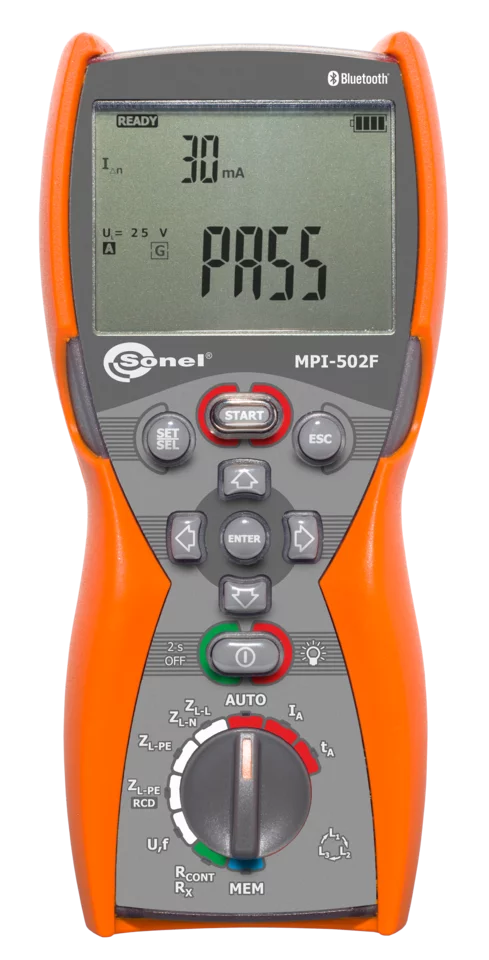

MPI-502F

Multifunktions-Installationsprüfgerät

Merkmale

• Schleifenimpedanzmessung
  • Messen der Kurzschlussschleifenimpedanz in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V
  • Anzeige des Widerstandes R und des Blindwiderstandes X der Kurzschlussschleife
  • Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösen der RCD-Schalter
  • Max. Prüfstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)
• Prüfen von Fehlerstromschutzschaltern Typ AC, A
  • Messen von Kurzzeit-, Verzögerungs- und selektiven RCDs mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA
  • Messen des Auslösestroms I_A und der Auslösezeit t_A für Ströme 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Messen von R_E und U_B ohne Auslösen des RCDs
  • Erweiterte Funktion der AUTO-Messung von RCDs, mit Niederspannungsmessung von Z_L-PE
  • Messung von I_A und t_A bei einmaligem Auslösen des RCDs
• Widerstandsmessung der Schutz- und Ausgleichsverbindungen
  • Messen der Durchgängigkeit von Schutzleitern mit ±200 mA Prüfstrom nach EN 61557-4
  • Autokalibrierung von Messleitungen - beliebige lange Messleitungen können verwendet werden
  • Niederspannungs-Widerstandsmessung mit Tonsignal

Weitere Funktionen

• Überprüfung des korrekten PE-Schutzleiteranschlusses durch eine Kontaktelektrode.
• Messen der Netzspannung (0...500 V) und Netzfrequenz.
• Speicherplatz für 990 Ergebnisse.
• Drahtlose Datenübertragung zum PC.
• Hintergrundbeleuchtete Tastatur.

Einfache Handhabung modernster Technologie

Wahrscheinlich das weltweit kleinste Messgerät mit einer so großen Anzahl von Messfunktionen. Die Funktionen werden über einen Drehwahlschalter ausgewählt. Zusätzliche Parameter werden über Tasten an der Vorderseite des Gehäuses eingestellt. Die Einstellungen werden vom Gerät gespeichert, auch wenn die Batterie vollständig entladen ist.

Alle Tasten und das modulare Display sind hintergrundbeleuchtet, was die Bedienung bei schlechten Lichtverhältnissen erheblich verbessert. Dank des großen Speichers sind keine Notizen während der Messungen erforderlich.

Überprüfung der elektrischen Sicherheit

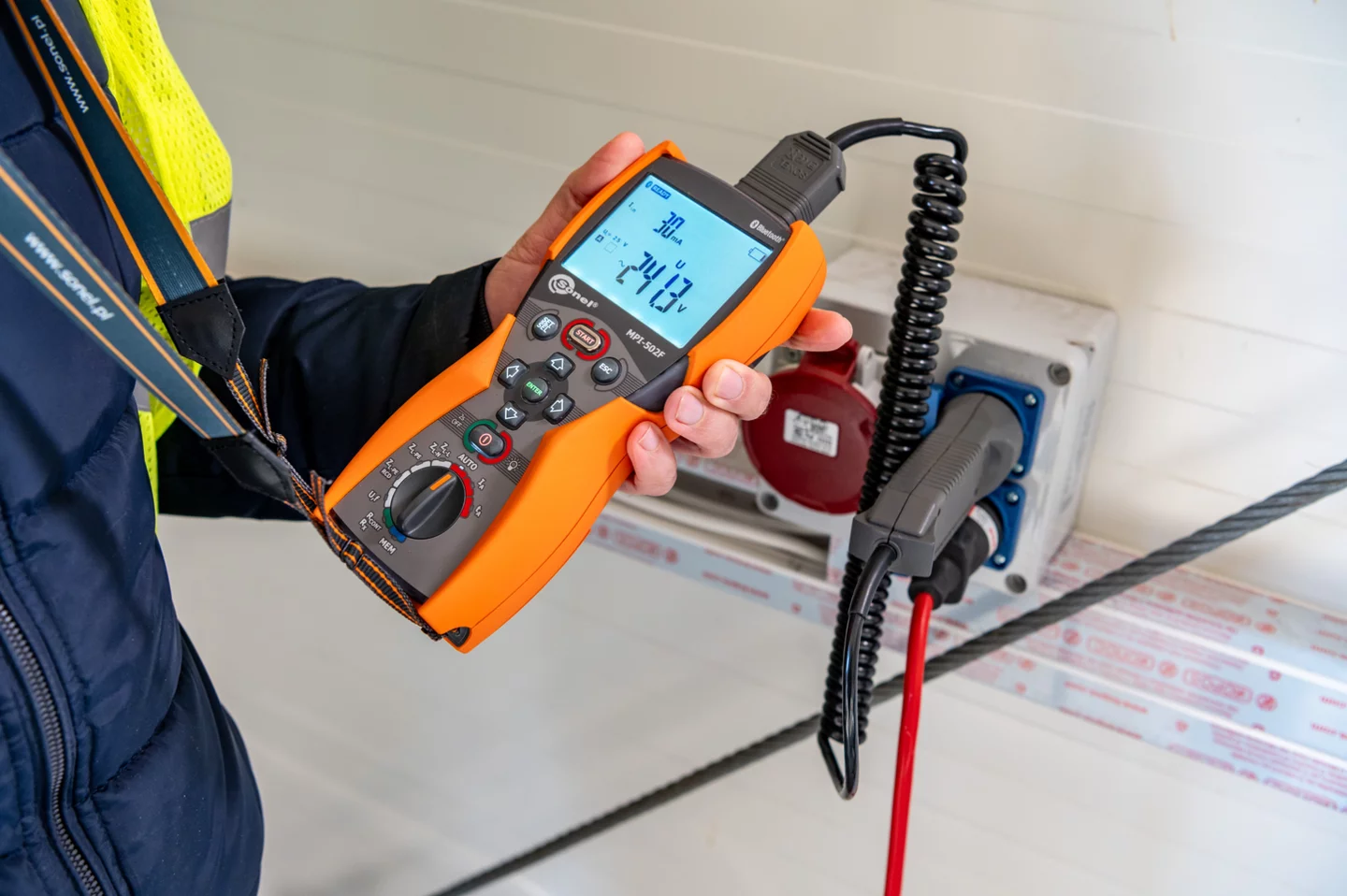

Dieses Gerät kann zur Überprüfung der Sicherheit elektrischer Anlagen in Haushalten und Industrie verwendet werden. Der größte Vorteil ist die schnelle Messung (nur wenige Sekunden!) der Fehlerschleifenimpedanz in Stromkreisen mit RCD.

Die Messungen können einfach automatisiert werden mit:

• dem Automatikmodus für Fehlerstromschutzschalter (RCD)-Prüfungen,

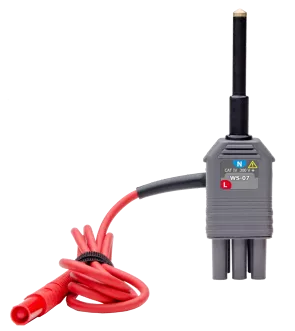

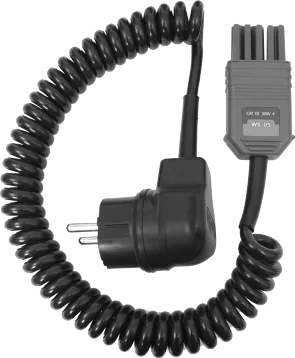

• dem WS-Adapter, der zum Testen von Systemen über Standard-230-V-Steckdosen verwendet werden kann.

Erhöhte Widerstandsfähigkeit

Das Messgerät ist für schwierige Umgebungsbedingungen bestens geeignet. Der Schutz gegen Eindringen von Staub und Wasser wird durch ein einzigartiges Gehäuse mit Schutzart IP67 gewährleistet.

Schnittstellen und Software

Es können Messdaten ganz einfach über eine drahtlose Bluetooth-Verbindung auf den Computer übertragen werden. Um einen Bericht der Messungen zum Schutz gegen elektrischen Schlag zu erstellen, verwenden Sie die Software Sonel Reports PLUS. Das Speichern der heruntergeladenen Daten in den gängigsten Formaten und das Ausdrucken erfolgt über die kostenlose Software Sonel Reader.
