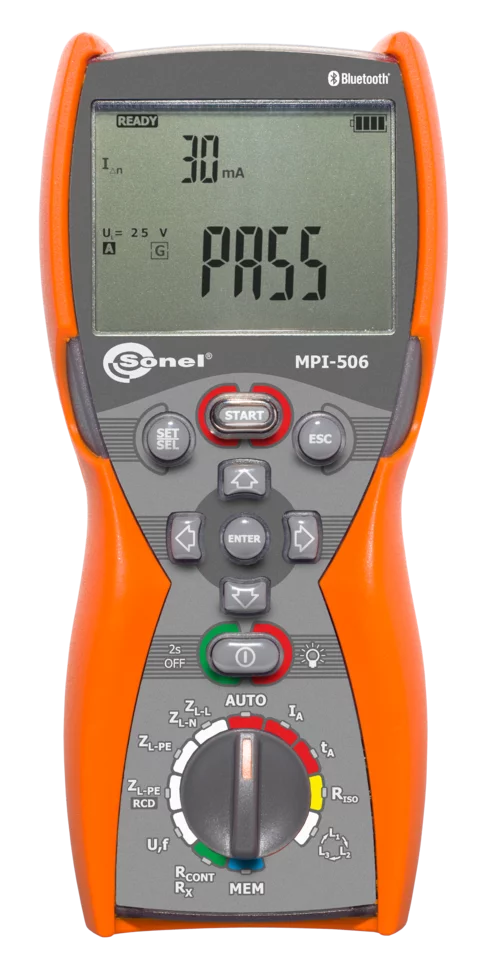

MPI-506

Multifunktions-Installationsprüfgerät

Merkmale

• Schleifenimpedanzmessung
  • Messen der Kurzschlussschleifenimpedanz in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V
  • Anzeige des Widerstandes R und des Blindwiderstandes X der Kurzschlussschleife
  • Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösen der FI-Schalter
  • Max. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V)
• Prüfen von Fehlerstromschutzschaltern Typ AC, A
  • Messen von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA
  • Messung des Auslösestroms I_A und der Auslösezeit t_A für Ströme 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
  • Messen von R_E und U_B ohne Auslösen des RCDs
  • Erweiter Funktion der AUTO-Messung von RCDs, mit Niederspannungsmessung von Z_L-PE
  • Messung von I_A und t_A bei einmaligen Auslösen des RCDs
• Messen des Isolationswiderstandes
  • Prüfspannung 100 V, 250 V, 500 V
• Widerstandsmessung der Schutz- und Ausgleichsverbindungen
  • Messung der Durchgängigkeit von Schutzleitern mit ±200 mA Prüfstrom nach EN 61557-4
  • Autokalibrierung von Messleitungen - beliebige lange Messleitungen können verwendet werden
  • Niederspannungs-Widerstandsmessung mit Tonsignal
• Anzeige der Phasenfolge

Zusatzfunktionen

• Überprüfung des korrekten PE-Schutzleiteranschlusses durch einer Kontaktelektrode.
• Messen der Netzspannung (0...500 V) und Netzfrequenz.
• Speicherplatz für 990 Ergebnisse.
• Drahtlose Datenübertragung zum Computer.
• Hintergrundbeleuchtete Tastatur.

Benutzerfreundlichkeit und Anwendung

Wahrscheinlich das weltweit kleinste Messgerät mit einer so großen Anzahl von Messfunktionen. Die Funktionsauswahl erfolgt über einen Drehschalter. Zusätzliche Parameter werden mit Tasten auf der Vorderseite des Gehäuses eingestellt. Das Gerät speichert Einstellungen, selbst wenn die Batterie vollständig entladen ist.

Alle Tasten sind beleuchtet, genauso wie die Segment-Anzeige, was den Betrieb bei schwachem Licht erheblich vereinfacht. Dank dem großen Speicher entfällt die Notwendigkeit, Notizen bei Messungen zu machen.

Sicherheitskontrolle der Anlage

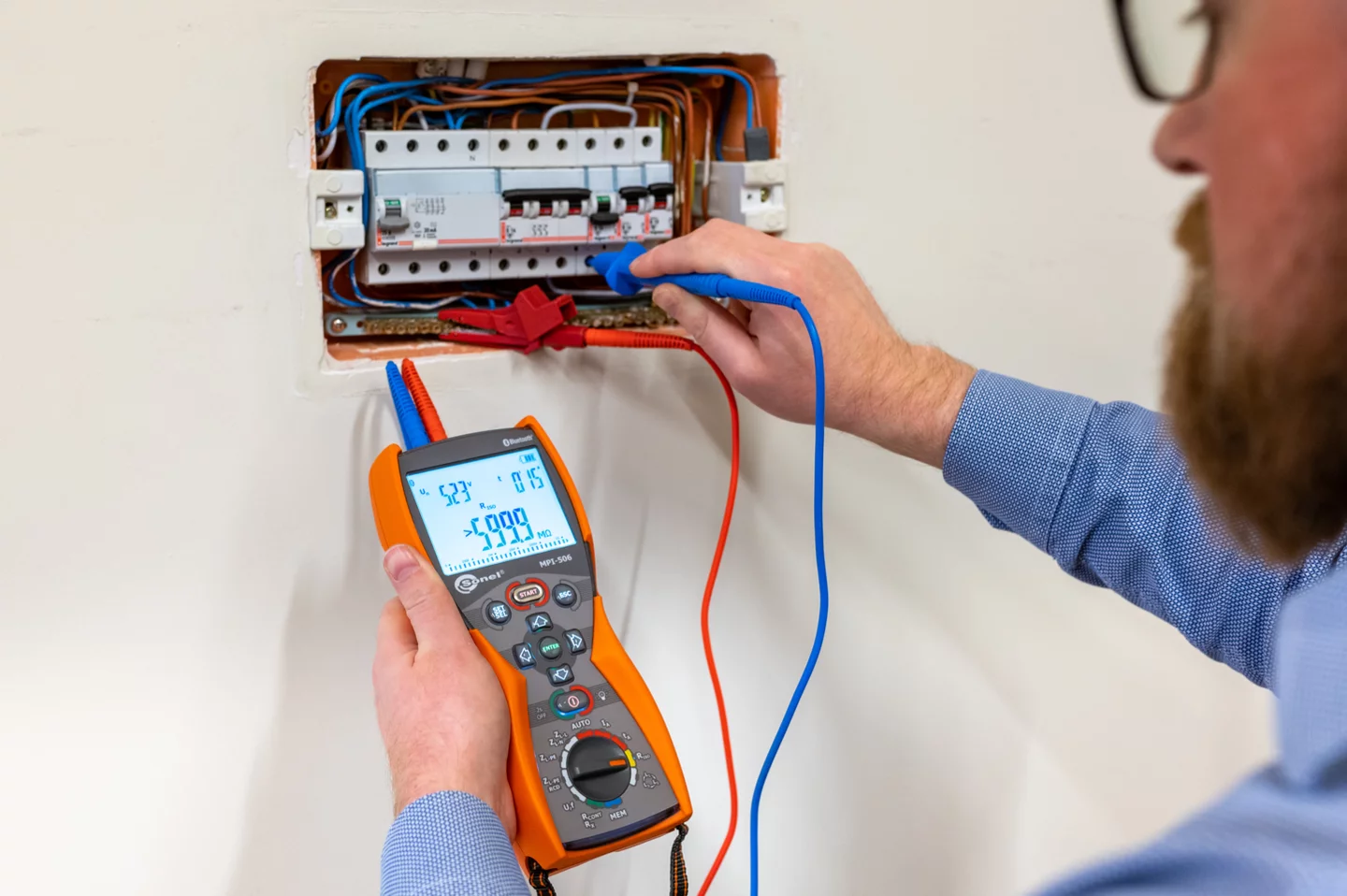

Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Sein Vorteil ist die schnelle Messung (ein paar Sekunden!) der Impedanz der Kurzschlussschleife in Kreisen mit FI-Schaltern.

Die Messungen können sehr leicht automatisiert werden durch:

• Prüfung von Fehlerstromschutzschaltern im Auto-Modus,

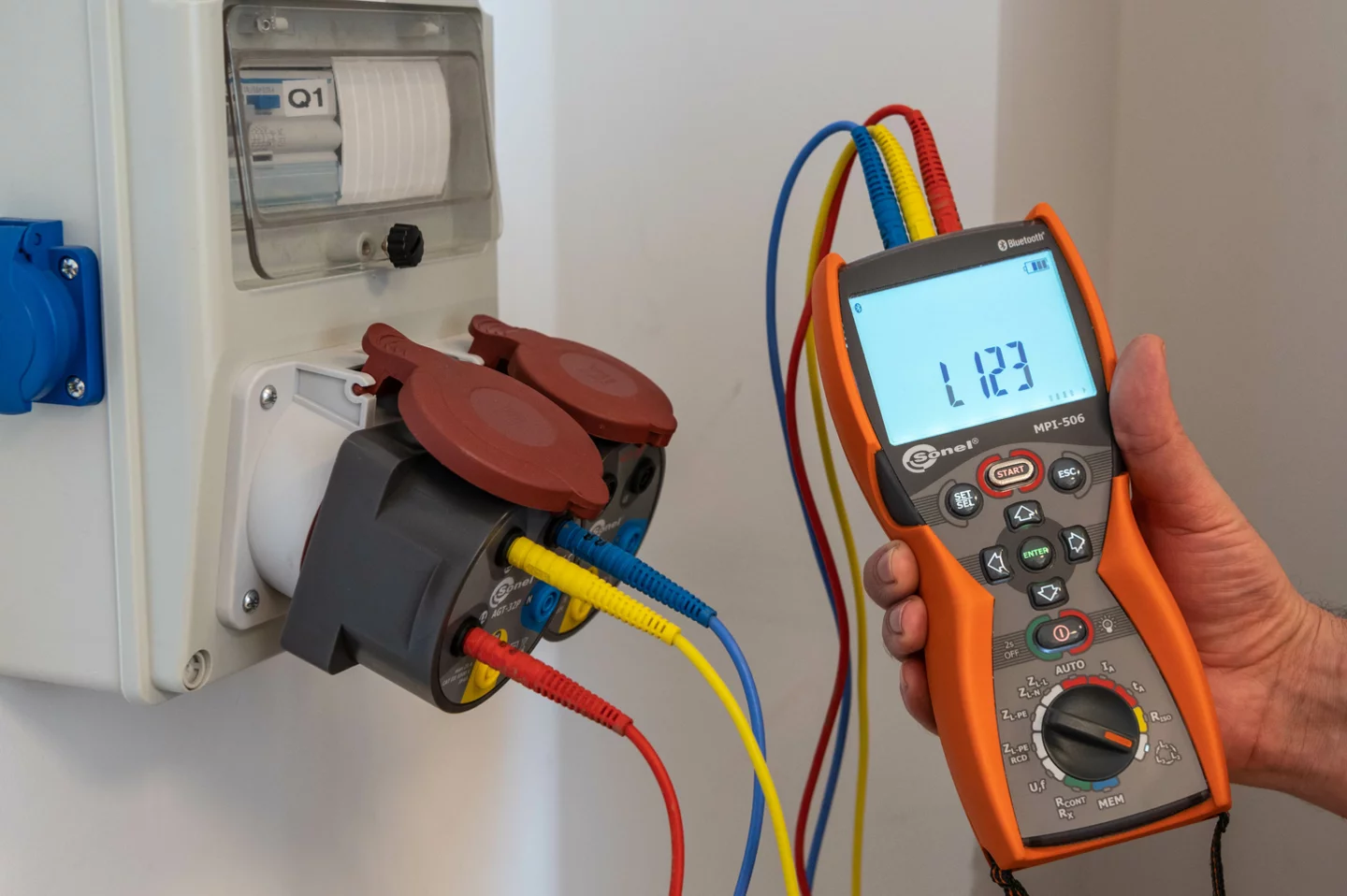

• Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose.

Verbesserter Schutz gegen äußere Umwelteinflüsse

Das Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP67 Gehäuse gewährleistet.

Schnittstellen und Software

Es können ganz einfach Daten drahtlos (Bluetooth) an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
