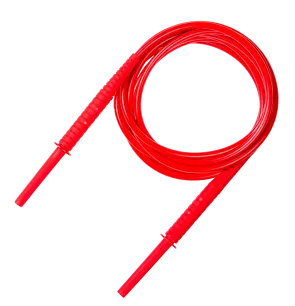

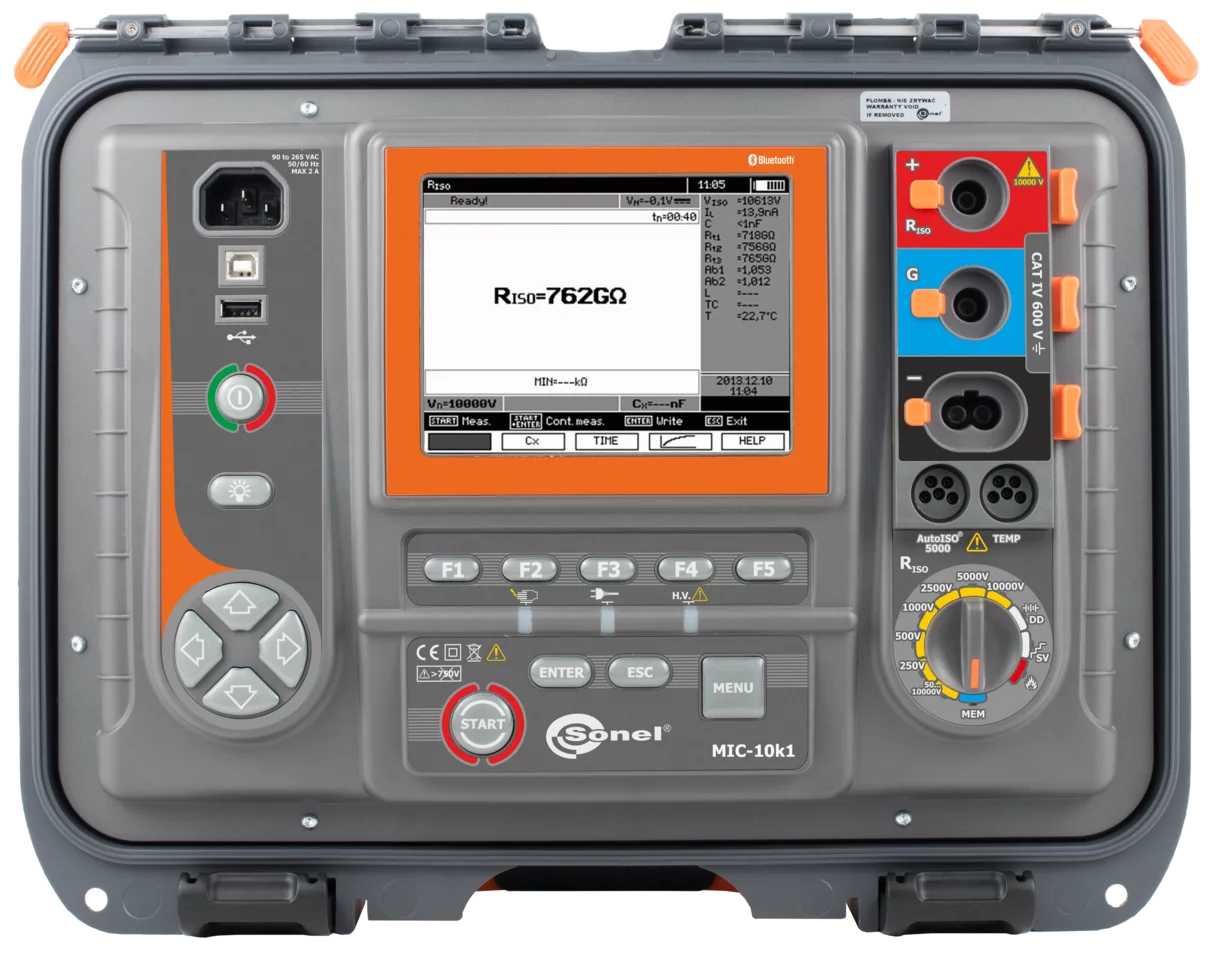

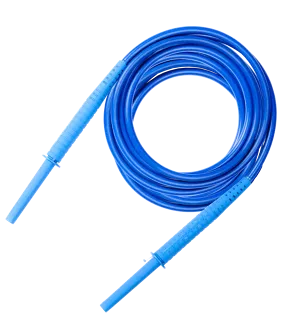

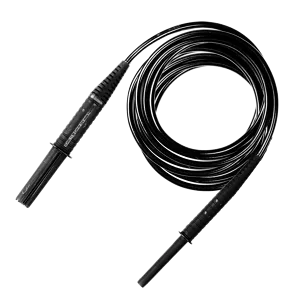

Hocheffizienter HV-Wechselrichter mit einer Prüfspannung von 10 kV und einem Strom von 6 mA, geeignet für die Messung des Isolationswiderstands bis zu 40 TΩ. In diesem Messbereich sind die Geräte der MIC-Serie nahezu einzigartig. Die 3-Leiter Widerstandsmessung mit einer „GUARD”-Leitung eliminiert Oberflächenleckströme, welche durch verschmutzte Isolationen verursacht werden, und erhöht so die Zuverlässigkeit der erzielten Ergebnisse.

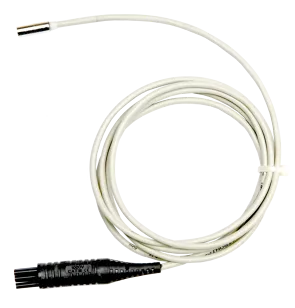

Das Messgerät misst die Temperatur des zu prüfenden Objekts, die zur Bestimmung des Temperaturkorrekturfaktors für RISO erforderlich ist. Darüber hinaus zeigt es den Absorptionskoeffizienten (DAR – Dielektrisches Absorptionsverhältnis), den Polarisationsindex (PI) und den Wert der dielektrischen Entladung (DD) an. Das Gerät ermöglicht es dem Benutzer, den Zustand der Isolation zu beurteilen, indem die Prüfspannung schrittweise (SV) erhöht wird. Diese Lösung stellt sicher, dass ein isolierendes Material in gutem Zustand unabhängig von der angelegten Spannung die gleichen Ergebnisse liefert. Abweichungen bei den erhaltenen Widerstandswerten von ca. 25%, die in der Tabelle in den einzelnen Schritten zu sehen sind, können auf mögliche Isolationsfehler hinweisen.
Das MIC-10k1 verfügt über die einzigartige Fähigkeit, Messungen an mehradrigen Kabeln mittels einmaligem Anschlusses unter Verwendung des AutoISO-5000-Adapters durchzuführen. Diese Lösung reduziert die Dauer von Messungen an vielen Objekten, wie z. B. Kabeln von Straßenbeleuchtungssystemen. Der Wechselrichter mit einer Leistung von fast 60 W ist in der Lager, den Kabelfehler zu vergrößern, was die Lokalisierung mit einem Zeitbereichsreflektometer, z. B. dem TDR-420, erleichtert.
Integrierte digitale Filter mit einer Mittelungszeit von 10, 30, 60, 100, 200 Sekunden und einer „smart” Funktion garantieren stabile Messergebnisse in Bereichen mit starken elektromagnetischen Störungen.
