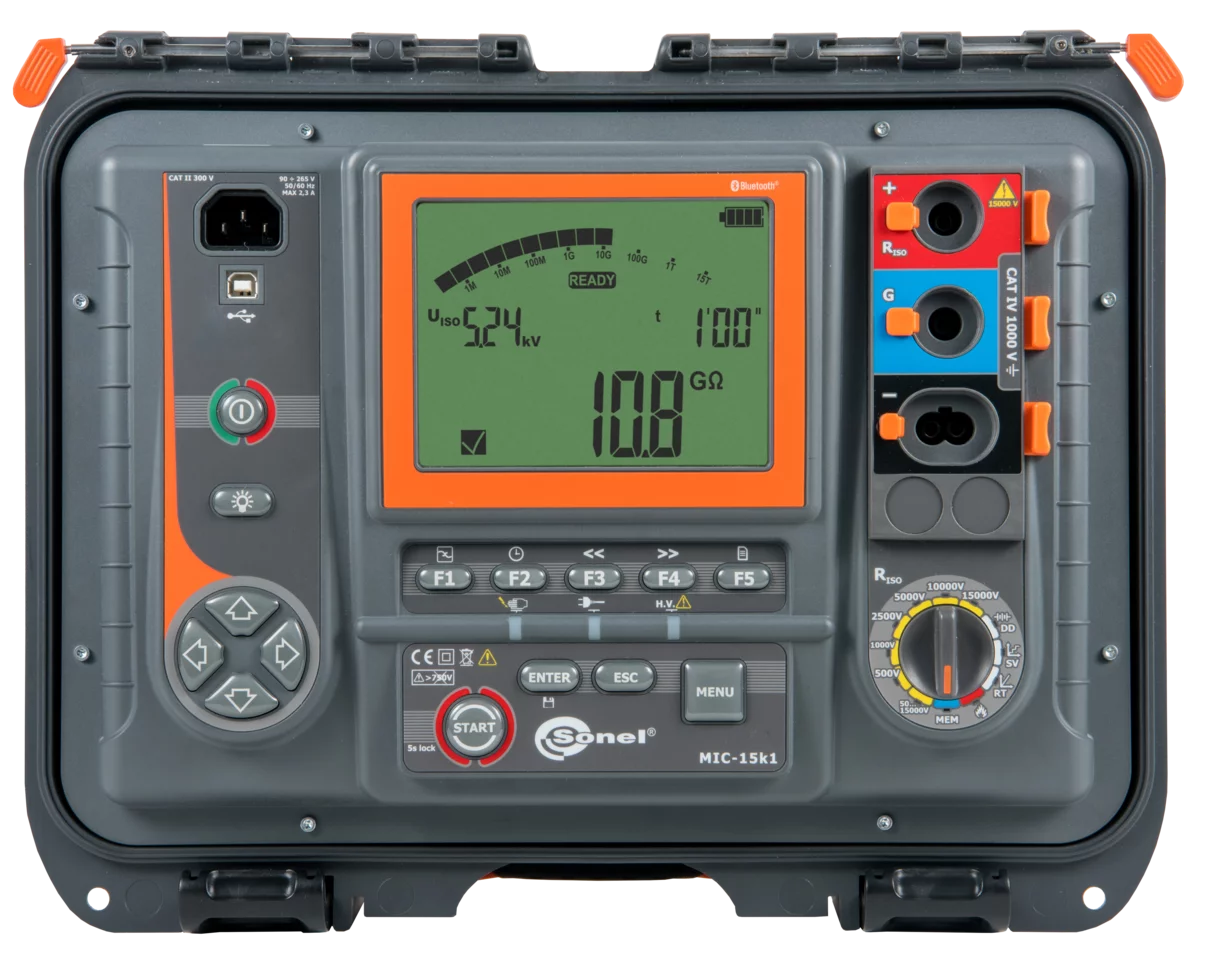

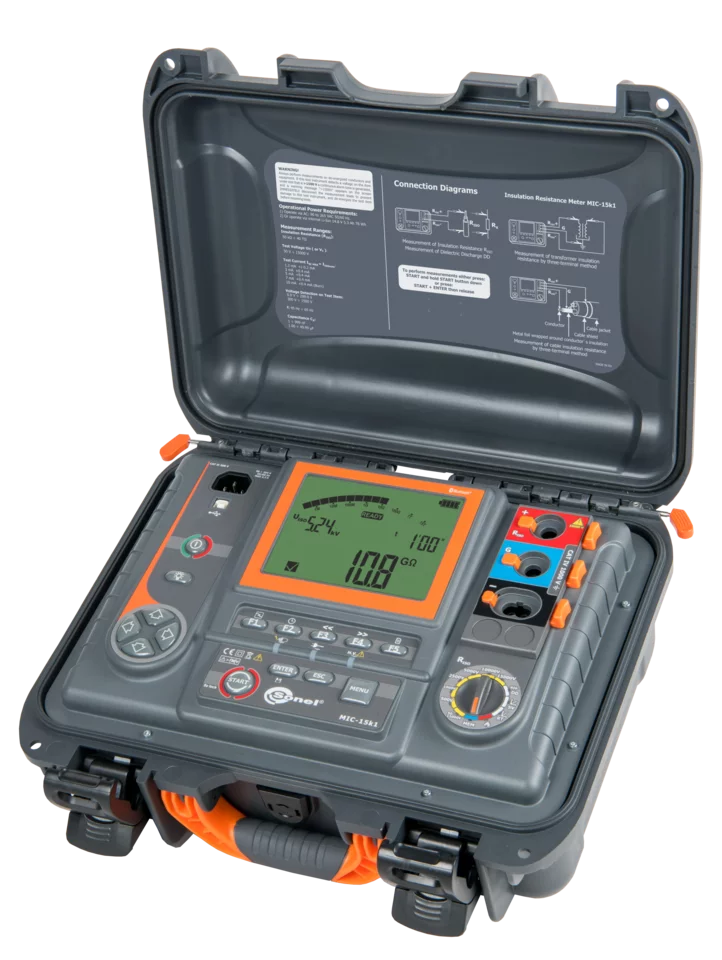

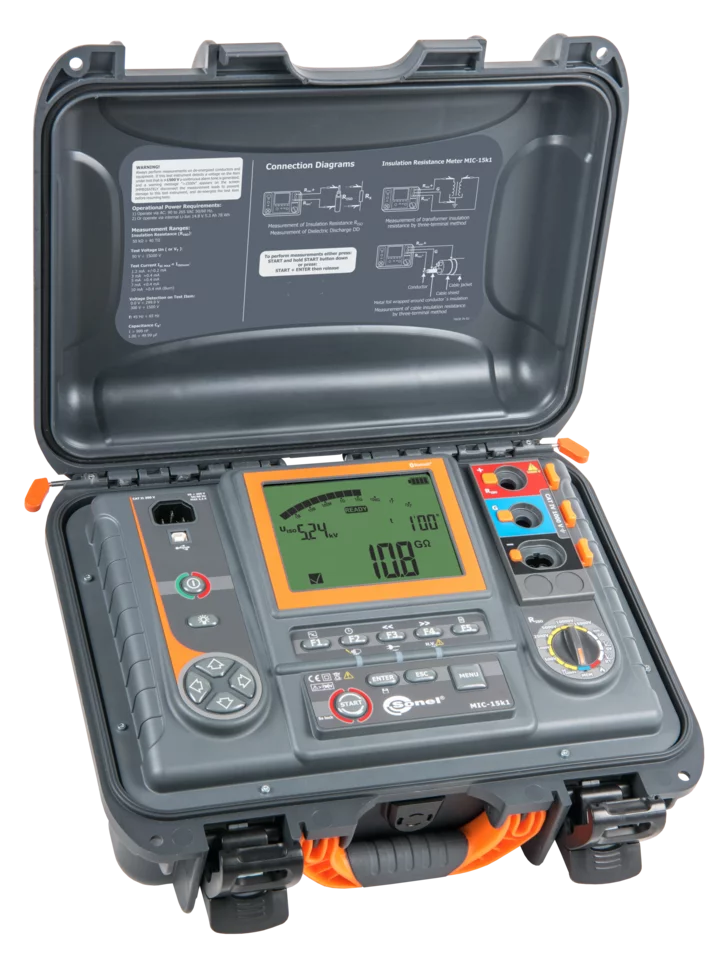

MIC-15K1

Isolationsqualitäts-Analysator

Merkmale

• Teilentladungsanzeige PDI.
• Diagnose von Isolationssystemen gemäß den Grundmessungen von IR, DAR, PI, SV, RT, DD.
• Elektrische Beständigkeit der Prüflinge - Durchschlagsspannung.
• Hohe Beständigkeit gegen elektromagnetischen Störeinflüsse garantieren ein Unterbrechungsfreies arbeiten in Elektrizitätswerken und in der Nähe von Hochspannungsleitungen bis zu 1200 kV AC und 800 kV DC
• Gleichmäßiger Anstieg der Prüfspannung im Bezug zu einer bestimmten Zeit (RT - Rampentest) ermöglichen die örtliche Erkennung von Teilentladungen in der getesteten Einrichtung
• Effizienter Wandler mit einer Leistung von ~150 W ermöglicht das Brennen zur Punktortung von Kurzschlüssen mit den folgenden Methoden:,
  • Visuelle Methode (wenn die Leitungen und Kabel auf ganzer Länge zu sehen sind)
  • Reflektometermethode, seismisch-akustischer Wellendetektor oder mit  A-Rahmen und die Richtung des Fehlers angezeigt zu bekommen (der Leiter muss dazu jedoch im Erdreich vergraben sein und Erdkontakt aufweisen)
  • Kompatibel mit externer Software
• Kompatibel mit externer Software.

Anwendung

Das Prüfgerät MIC-15k1 wurde entwickelt, um den Isolationswiderstand von Stromversorgungsobjekten zu messen, z.B:

• Einzelne und mehradrige Kabel
• Transformatoren
• Motoren und Generatoren
• Kondensatoren, Trennern und andere Geräte die in Umspannwerken ihren Einsatz finden

Besonders geeignet ist dieser Isolationstester für Messungen in Bereichen mit sehr hohen elektromagnetischen Störeinflüssen z.B. Umspannwerken mit 1200 kV AC und 800 kV DC. Dank der 15 kV Prüfspannung (gemäß NSI / NETA ATS-2009 TABLES 100.1) kann das Prüfgerät zur Prüfung von Objekten mit 34,5 kV Nennspannung verwendet werden.

Funktionen

Hocheffizienter HV Inverter, für Prüfspannungen von 15 kV und bis zu 10 mA, Prüfstrom abgestimmt für Isolationsmessungen bis zu 40 TΩ. Ergebnisse in diesen Dimensionen zu erzielen, machen dieses Gerät zu Marktführer seiner Klasse. 3-Leiter Messungen, durchgeführt mit der "GUARD" Leitung, eliminiert die Oberflächenströme durch beschädigte Isolationen, was zu einer absoluten Verlässlichkeit der erzielten Messergebnisse führt.

Angezeigt werden: Dielektrisches Absporptionsverhältnis DAR, Polarisationsindex PI und Dielektrische Entladung DD.

Dem Benutzer wird ermöglicht eine Zustandsbeurteilung der Isolation, durch eine stufenweise erhöhende Prüfspannung (SV - Stufenspannung) oder (Rampenprüfung - RT) durchzuführen.

• Die SV Methode zeigt, ob das Dielektrikum in einem guten Zustand ist unabhängig von der angelegten Prüfspannung.
• Die RT Methode ermöglicht die Beurteilung der Charakteristik des Isoliermaterials. Dass Prüfgerät erhöht hier sanft die Prüfspannung ohne den Prüfling elektrischen Stress auszusetzen. Es werden Zeit und Spannung aufgezeichnet, bei welchen Werten die Isolierung des Prüflings durchschlägt.

Integrierte digitale Filter mit einer Mittelungszeit von 10, 30, 60, 100, 200 Sek. garantieren stabile Messergebnisse in Bereiche mit großen magnetischen Störeinflüssen.

Durchschlag

Eine sehr hilfreiche Messmöglichkeit ist die Möglichkeit einen Durchschlag der beschädigten Isolation zu erzeugen. Im Falle von offenen Leitungen kann die Fehlerstelle meist visuell ermittelt werden. Im Falle von nicht sichtbaren Kabeln, kann mit dieser Methode eine seismisch-akustische Welle der Fehlerstelle erzeugt werden.

Unter besonderen Bedingungen tritt eine energetische Entladung auf. Durch die Verwendung eines Geophones kann der exakte Ort der Entladung festgestellt werden.

Die Durchschlagsmessung ermöglicht auch die Lokalisierung von sporadisch auftretenden Fehlern, z.B. bei Regen mittel Reflektometern. Im Falle von Kurzschlüssen gegen Erde kann die Spannungsfall-Methode und der A-Rahmen angewandt werden.

Automatisches Speichern der Ergebnisse

Ergebnisse können automatisch gespeichert werden. Die Anzahl hängt von den individuellen Messdaten je Messung ab.

Datenanalyse

Mit der Sonel MIC Mobile mobile App ist es möglich, die Ergebnisse bereits während der Messung zu beurteilen. Es können Echtzeitgraphen mit verschiedenen Konfigurationen generiert werden.

Die Option des remote Startens und Stoppen der Messung ist besonders hilfreich. Messungen können dann aus einem anderen Raum oder aus dem Auto bei widrigen Wetterverhältnissen gestartet werden. Mittels der Handy GPS Funktion können Prüfstellen Punktgenau bestimmt werden.

Mit der mobile App und der Sonel Reader Software, kann der Benutzer ältere Messwerte zum Vergleich aktueller übertragen. Die Lösung ermöglicht eine professionelle Erstellung von Prüfberichten, Aufzeichnung von Zustandsverläufen von Isolationen und die Planung von Messungen.
