Isolationswiderstandsprüfgerät MIC-RS
Isolationswiderstandsprüfgerät MIC-RS-1
Isolationswiderstandsprüfgerät MIC-RS
Isolationswiderstandsprüfgerät MIC-RS-1
Isolationswiderstandsprüfgerät MIC-RS-2
Isolationswiderstandsprüfgerät MIC-RS-3
Neu

MIC-RS

Isolationswiderstandsprüfgerät

Katalognummer WMGBMICRS

nicht verfügbar

Für die Industrie konzipiert

Das Gerät ist für Betriebe und Anlagen bestimmt, in denen eine kontinuierliche oder stichprobenartige Bewertung des Isolationswiderstandes Teil der Produktion ist. Es ist auch ideal für automatisierte Produktionssysteme.

Das Messgerät kann im Verteiler, am Arbeitsplatz des Bedieners (Montage-oder Qualitätskontrolltisch), im Schaltschrank oder sogar im Rack-Gehäuse installiert werden. Die Messung erfolgt über Klemmen, an die Messleitungen des Systems, in dem das Gerät installiert ist, angeschlossen werden.

Modell Schnittstelle Kommunikationsprotokoll Index

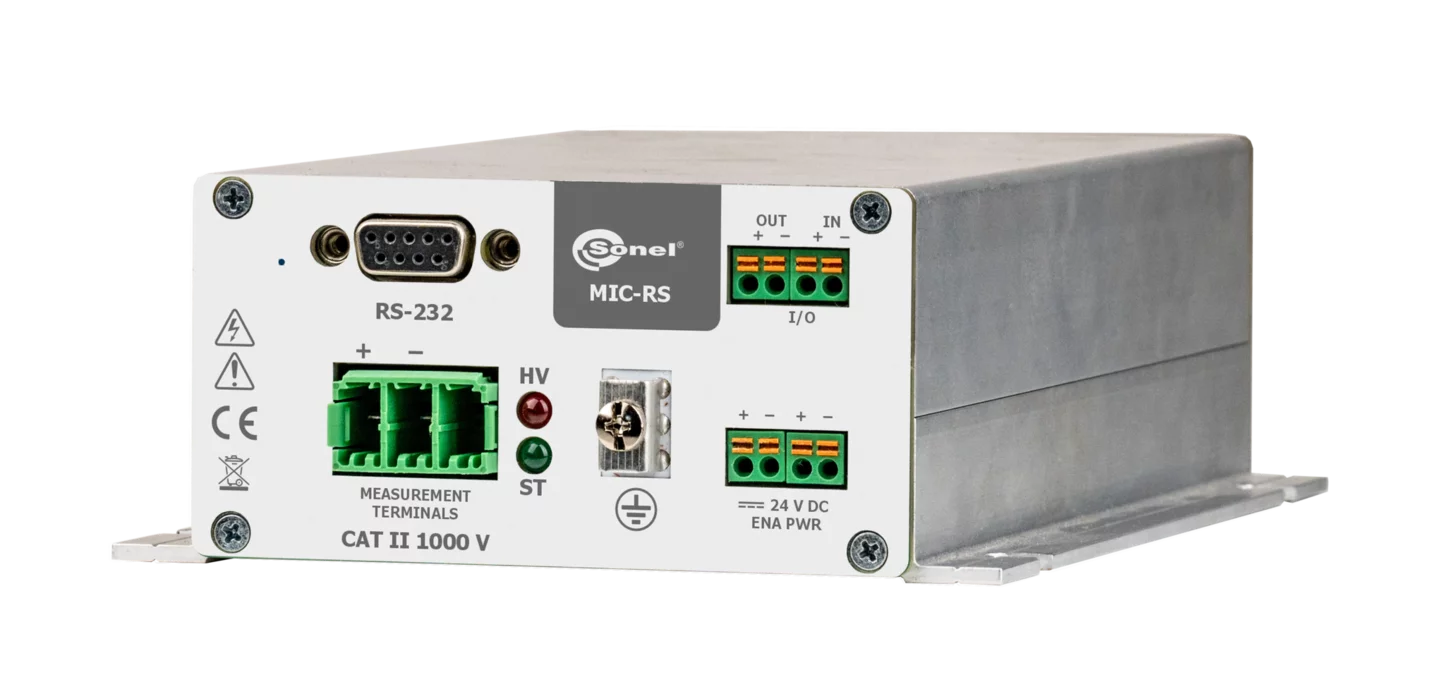

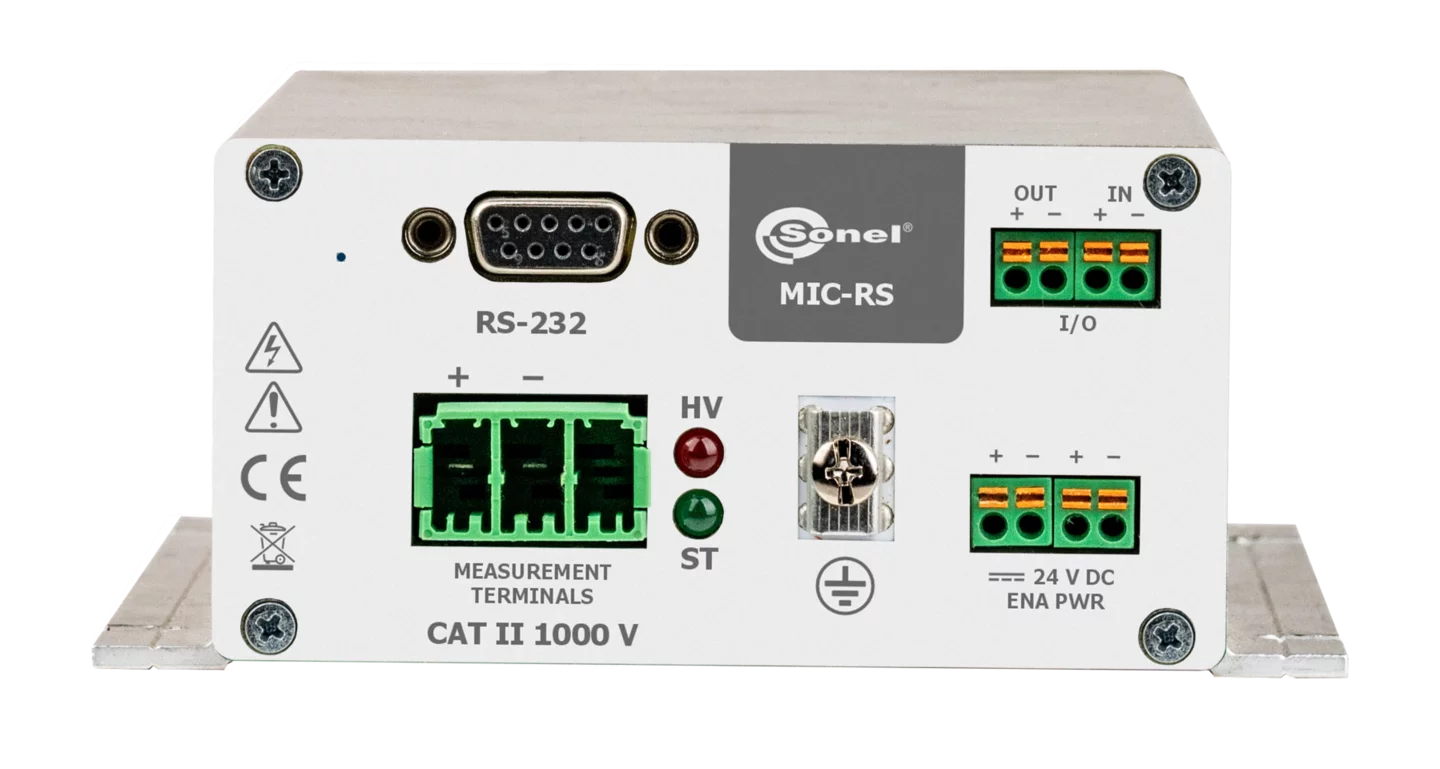

MIC-RS RS-232 MIC-RS-SCP WMGBMICRS232
MIC-RS RS-232 Modbus WMGBMICRS232M

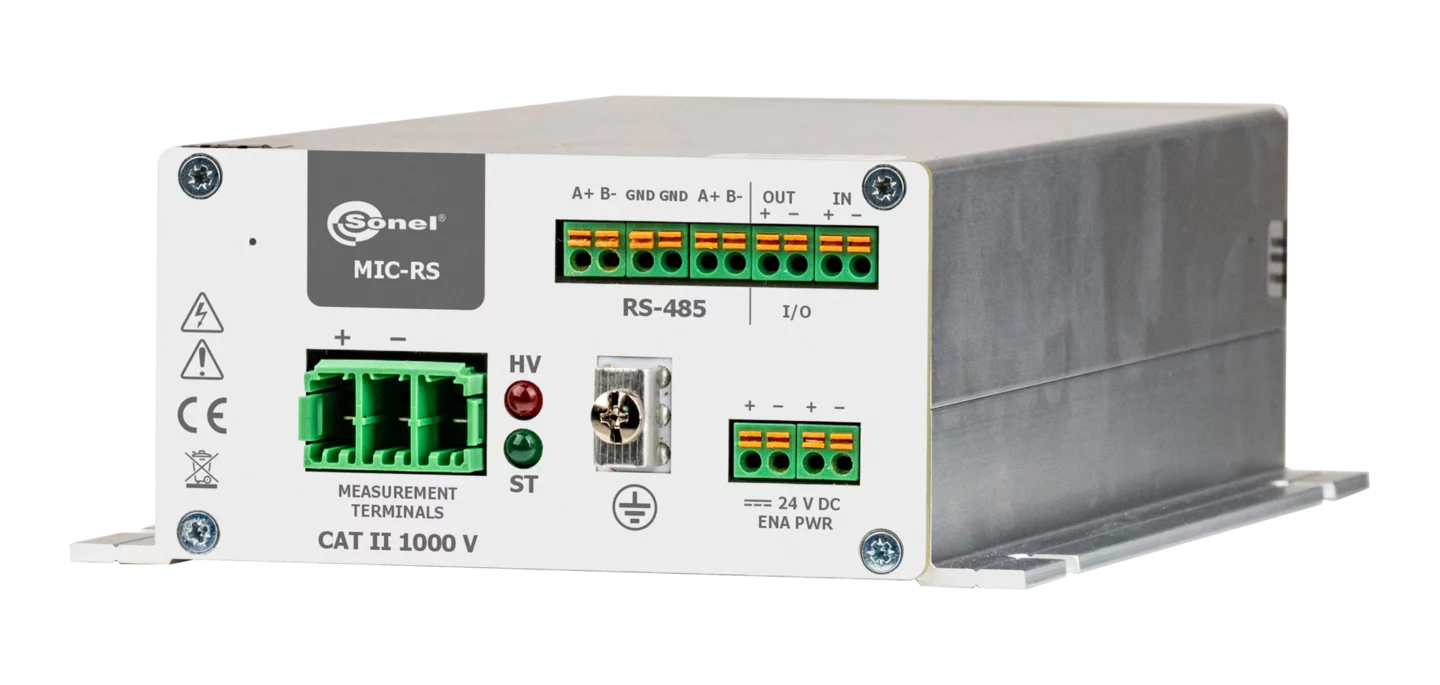

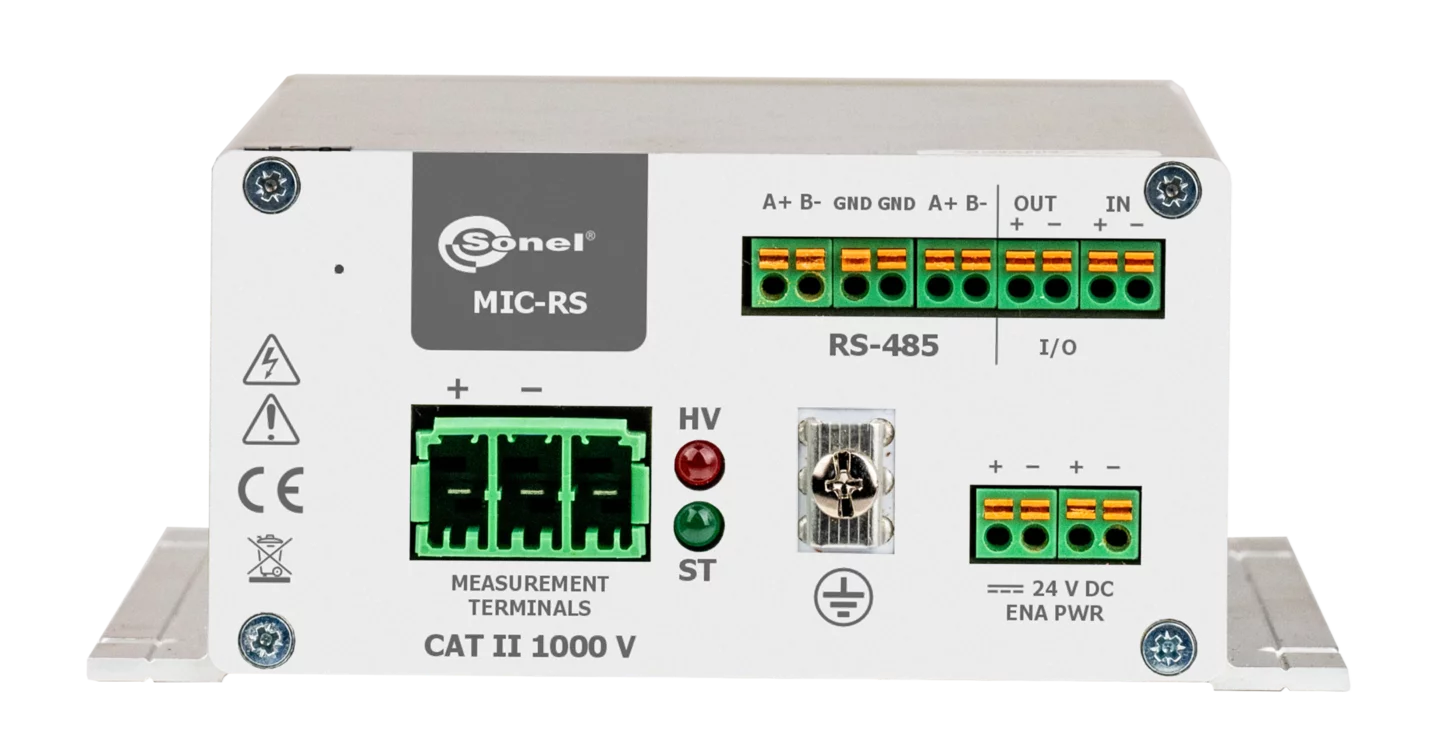

MIC-RS RS-485 Modbus WMGBMICRS485M

Es ist möglich, eine Version des Messgeräts mit der vom Kunden angegebenen Schnittstelle und dem Kommunikationsprotokoll vorzubereiten.

Eigenschaften

  • Auswählbare Messspannungen im Bereich von 50…1000 V
  • Automatische Entladung des Prüflings am Ende der Isolationsprüfung
  • Prüfstrom ≤2 mA
  • Schutz gegen spannungsführende Objekte
  • Isolationswiderstandsmessung nach der 2-Leiter Methode

Weitere Funktionen

  • Kapazitätsmessung nach RISO-Messung
  • Niederspannungs-Widerstandsmessung
  • RS-232- oder RS-485-Schnittstelle
  • Datenübertragung zum Steuergerät über MIC-RS-SCP- oder Modbus-Kommunikationsprotokoll
  • Externe Spannungsversorgung
  • Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557

Funktionen

Das Messgerät ist für den festen Einbau bestimmt. Es arbeitet als Sekundär-/Slave-Gerät, d.h. es führt die Befehle des Haupt-/Master-Steuergerätes aus. Es ermöglicht die Messung des Isolationswiderstandes mit einer Prüfspannung bis 1000 V.

Der Funktionsumfang des Messgeräts ist auf spezielle Anwendungen zugeschnitten. Mit der AutoRange-Funktion, die in zwei Varianten verfügbar ist, kann das Gerät die Prüfspannung dynamisch umschalten und an die aktuellen Gegebenheiten anpassen.

Es gibt zwei Messmodi: automatisch (kontinuierlich) und manuell (einmalig). Bei der automatischen Prüfung kann das Messgerät so programmiert werden, dass es die Kapazität misst oder nicht. Darüber hinaus kann der Benutzer die Standardfunktion des Geräts auf die Messung des Isolationswiderstands (RISO) oder des niederohmigen Widerstands (RX) einstellen.

Aktion und Kommunikation

Die Funktionalität des Geräts wird durch digitale Ein- und Ausgänge erweitert. Dadurch kann das Messgerät auf Ereignisse im System, in dem es betrieben wird, reagieren.

Das Messgerät wird von der Haupt-/Mastersteuerung über das serielle Kommunikationsprotokoll MIC-RS-SCP oder Kommunikationsprotokoll Modbus gesteuert. Dies ermöglicht z.B. das Starten und Stoppen der Widerstandsmessung, das Auslesen des Messergebnisses oder das Ändern der Gerätekonfiguration.
