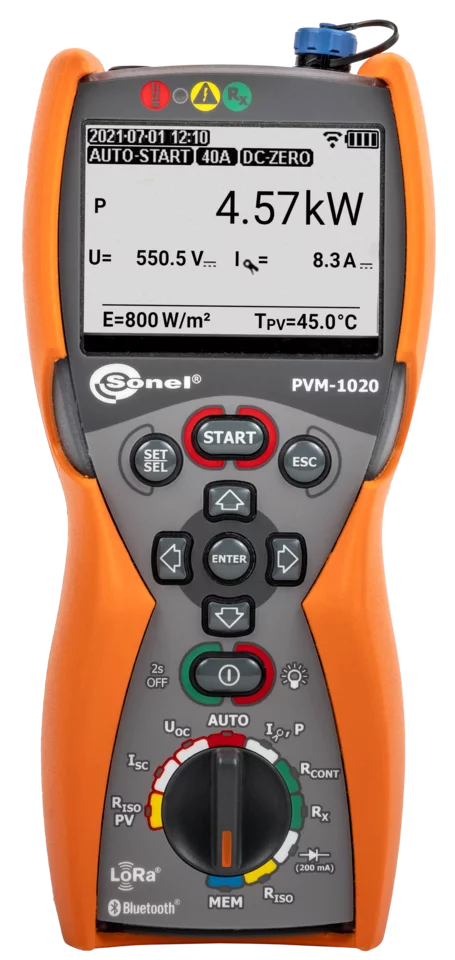

PVM-1020

Messgerät für Photovoltaikanlagen

Eigenschaften

• Ermöglicht die Messungen der Kategorie 1 nach der Norm IEC 62446-1.
• Der Modus AUTO führt nach dem Betätigen der START-Taste eine Reihe von Messungen aus.
• Ermöglicht die Umrechnung der Werte auf STC-Bedingungen nach der Norm IEC 60891 durch den Einstrahlungs- und Temperaturmesser IRM-1.
• Die Funktion reSYNC – automatische Ergänzung der Ergebnisse um Umweltparameter und deren Konvertierung in STC-Bedingungen nach Wiederherstellen der Verbindung mit dem IRM-1.
• Die eingebaute Funkschnittstelle LoRa stellt die Kommunikation Zusammenarbeit mit dem Messgerät IRM-1 über beträchtliche Entfernungen sicher.
• Eingebautes Bluetooth-Modul für die Kommunikation mit einem Computer.
• Großer Messdatenspeicher: 100 Objekte je 40 Zellen.
• Hinterleuchtete Display-Anzeige und Tasten.

Gemessene Werte

• Leerlaufspannung eines PV-Moduls oder einer Modulkette bis 1000 V DC.
• Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.
• Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.
• Isolationswiderstand der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten R_ISO+ und R_ISO-.
• Isolationswiderstandmessung der AC-Kreise – Messspannung 250, 500 oder 1000 V.
• Widerstand der Schutz- und Potentialausgleichsleitern, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.
• Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.
• Messungen der Leistung AC/DC.
• Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.

Dichtigkeit und Beständigkeit

Die Messgeräte funktionieren auch unter rauen Umgebungsbedingungen gut. Das Gehäuse bietet Schutz vor dem Eindringen von Staub und Wasser gemäß Schutzart IP65. Dies ist besonders wichtig für Messungen an Photovoltaikanlagen, die im Freien installiert sind.

Schnittstellen und Software

Die Messergebnisse können von dem PVM-1020 zum Computer über die kabellose Schnittstelle Bluetooth übertragen werden. Die Speicherung der erfassten Daten in populären Formaten und ihr Ausdruck stellt Sonel Reader sicher. Um einen Bericht im Bereich Schutz gegen Stromschläge zu generieren, ist das optionale Programm Sonel Reports PLUS anzuwenden.

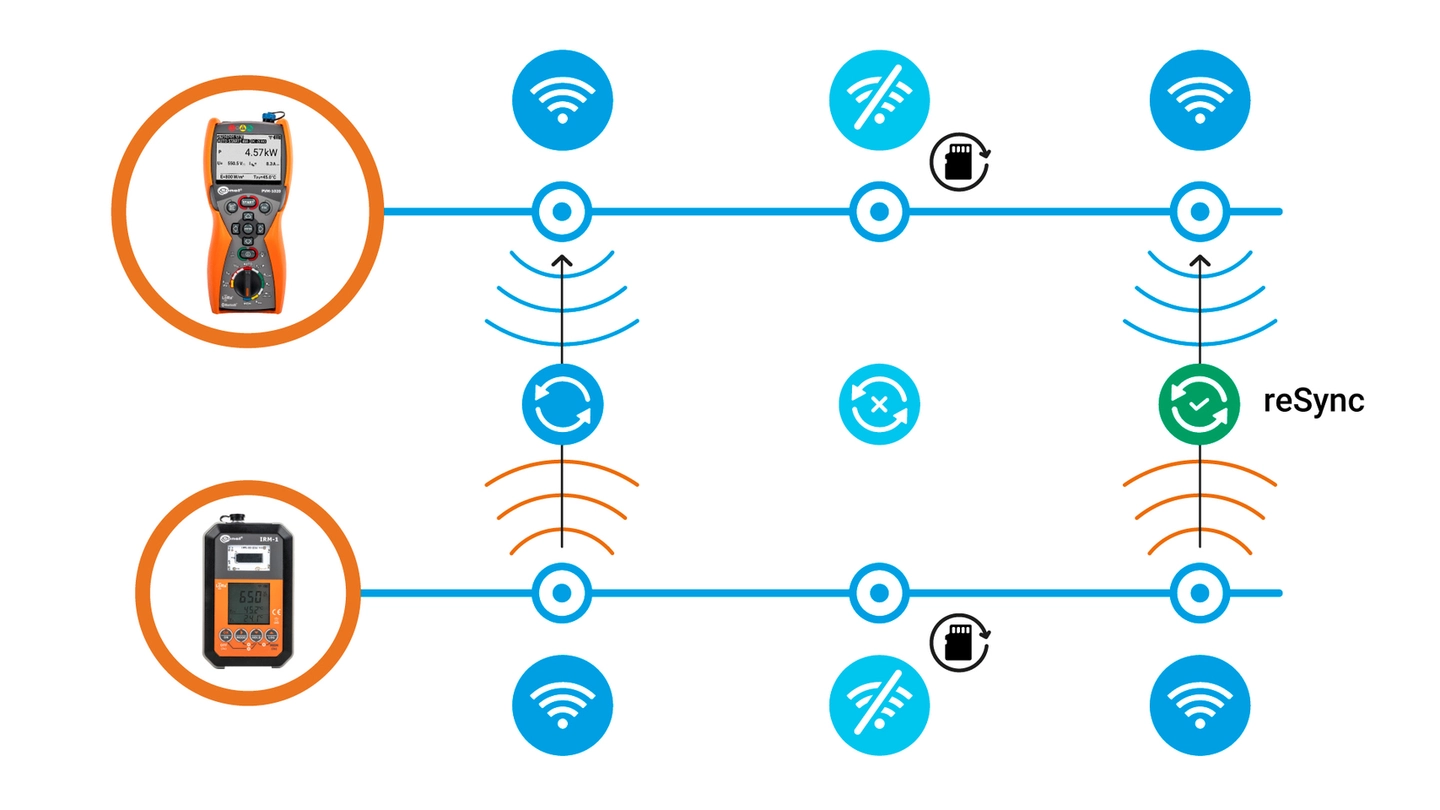

Probleme? reSYNC!

Es kann vorkommen, dass sich das PVM-1020 während der Messungen so weit vom IRM-1 entfernt, dass die Kommunikation zwischen ihnen unterbrochen wird. Wenn die Messungen fortgesetzt werden, werden die Ergebnisse nach Wiederherstellung der Verbindung automatisch mit den Parametern ergänzt, die in der Zwischenzeit vom IRM-1 in seinem temporären Speicher aufgezeichnet und in STC-Bedingungen umgewandelt wurden.
