MPI-530
Multifunktions-Installationsprüfgerät

Name: Multifunktions-Installationsprüfgerät
Brand: Sonel
SKU: S102-WMDEMPI530PLUS
Availability: OutOfStock

Katalognummer WMDEMPI530PLUS

ean 5907624029194

Schutzart: IP 54

Messkategorie: CAT III 600 V, CAT IV 300 V

nicht verfügbar

Angebot anfordern

L-3

Tragetasche

15,00 €

17,85 € brutto

verfügbar

F-1A

Flexible Zangen (Ø 360 mm)

401,00 €

477,19 € brutto

verfügbar

F-2A

Flexible Zangen (Ø 235 mm)

289,00 €

343,91 € brutto

verfügbar

F-3A

Flexible Zange (Ø 120 mm)

162,00 €

192,78 € brutto

verfügbar

N-1

Sendzange (fi 52 mm)

315,00 €

374,85 € brutto

verfügbar

C-3

Messzange (fi 52 mm)

162,00 €

192,78 € brutto

verfügbar

C-6A

Harte Zangen (Φ=20 mm) 10 A AC

306,00 €

364,14 € brutto

verfügbar

CS-1

Leitungssimulator

56,00 €

66,64 € brutto

nicht verfügbar

Anfragen

Klemme

30,00 €

35,70 € brutto

verfügbar

Prüfleitung mit "Bannanen"-Stecker 5 m rot...

25,00 €

29,75 € brutto

verfügbar

Professionell und vielseitig

Das multifunktionale Messgerät für Elektroinstallationsparameter Sonel MPI-530 dient zur präzisen Messung von Parametern der Elektroinstallationen. In seiner Bauweise entspricht das Gerät der Norm EN 61557.

Damit können alle Parameter gemessen werden, die im Zusammenhang mit dem Schutz vor elektrischem Schlag im Sinne der Norm HD 60364-6 stehen. Das Spezialmessgerät Sonel MPI-530 zeichnet sich durch erweiterte Funktionen zur Erdungsmessungen in Form von zusätzlichen Zangenmethoden und Messungen des spezifischen Erdwiderstandes aus. Unter Anwendung des optionalen Adapters AuroISO-1000C sind auch automatische Isolationswiderstandsmessungen an Steckdosen und bei 3-, 4- und 5-adrigen Kabeln möglich.

Mit dem Messgerät MPI-530 kann auch die Messung der Beleuchtungsstärke vorgenommen werden. Zu diesem Zweck ist eine zusätzliche externe Sonde erforderlich. Mit dem Gerät können die Netzparameter aufgenommen und analysiert werden, inklusive der Obertöne, bis zum 40. Ein weiterer Vorteil des Messgerätes liegt in seinem robusten Gehäuse mit der Widerstandsklasse IP54, das das Werkzeug vor mechanischen Beschädigungen, Staub oder Spritzwasser schützt.

Funktionen

Das Messgerät zeichnet sich durch umfangreiche Funktionalitäten aus. Es kombiniert die Messfähigkeiten von mehreren Messgeräten ohne Abstriche bei der Genauigkeit.

Mit dem Messgerät MPI-530 können alle Abnahmemessungen von Elektroanlagen nach den geltenden Vorschriften:
- Kurzschussimpedanz (auch in Stromkreisen mit RCDs),
- Parameter von RCDs,
- Isolationswiderstand,

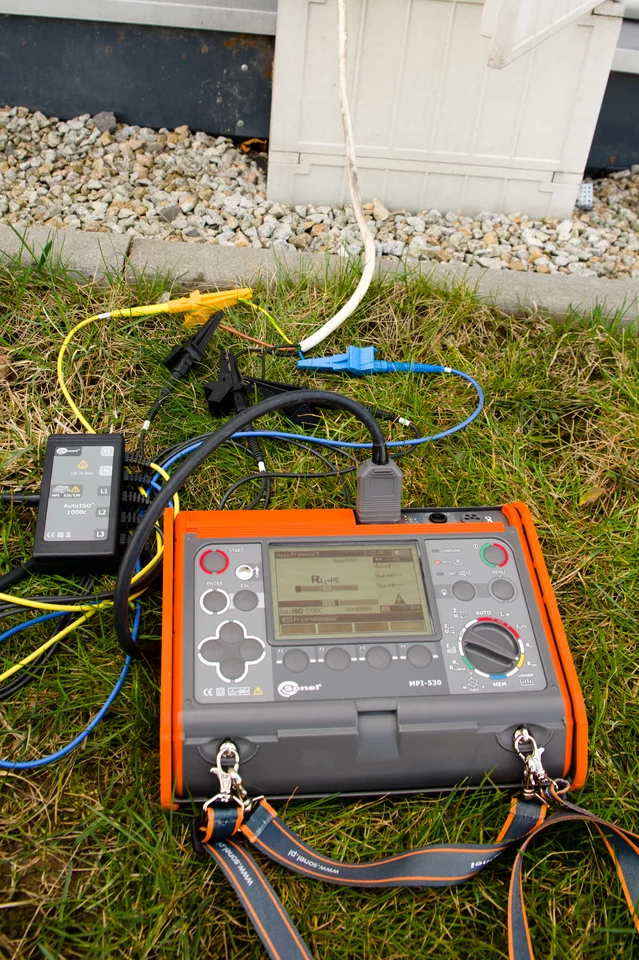

- Erdungswiderstand (4-Leiter Messmethode + spezifischer Erdwiderstand),
- Durchgängigkeit von Schutzleitern und Potenzialausgleich,

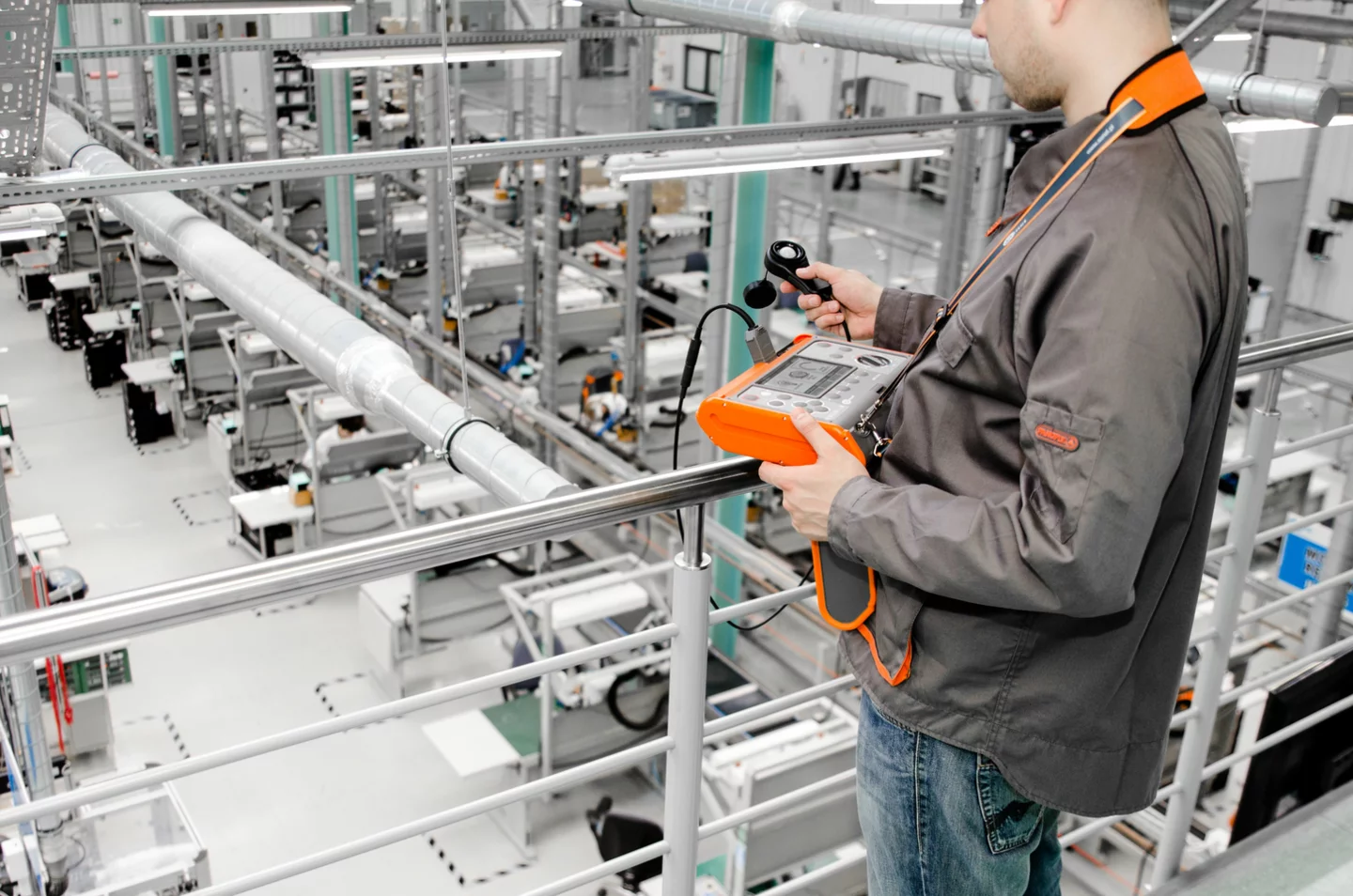

- Lux-Messung,
- Phasensequenz,
- Motordrehfeld.

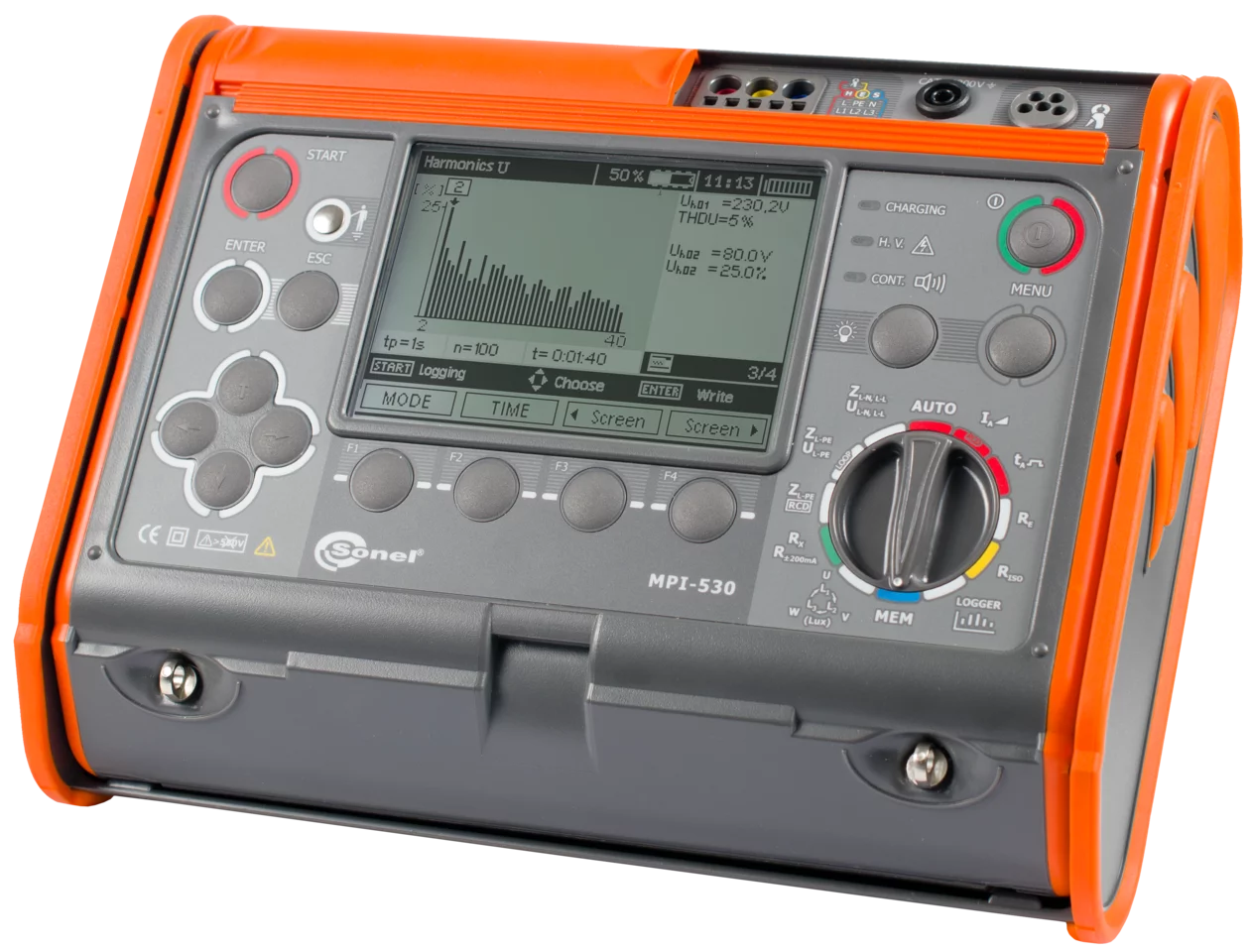

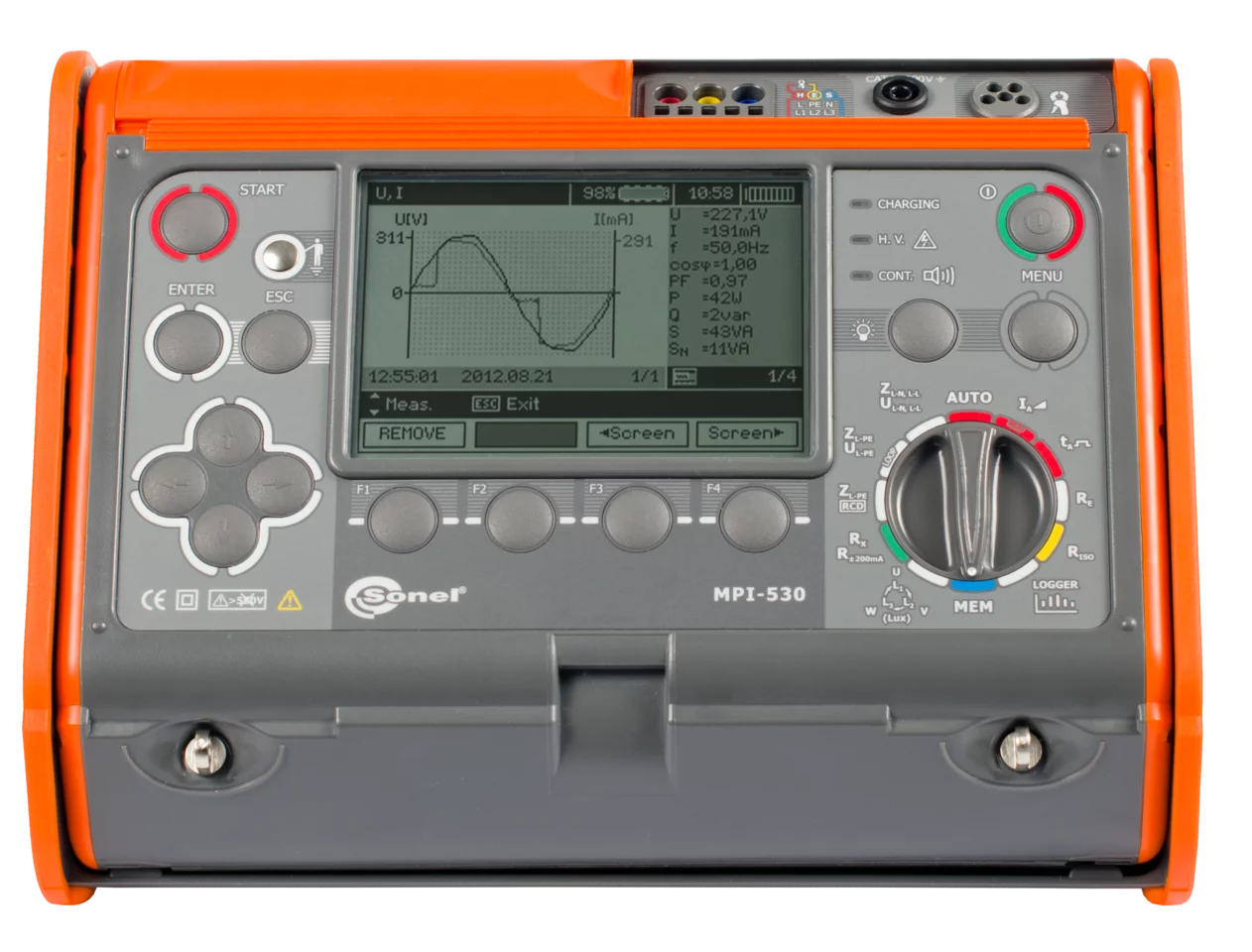

Das Prüfgerät MPI-530 kann zur Aufnahme von 50/60 Hz Netzparametern verwendet werden:
- Spannung L1 – Durchschnittswerte im Bereich bis 500 V,
- Strom L1 – Durchschnittswerte, Strommessung im Bereich bis 3 kA (Stromzangenabhängig),
- Frequenz im Bereich von 40 Hz – 70 Hz,
- Wirk- (P), Blind- (Q) und Schein- (S) leistung,
- Leistungsfaktor (PF), cosφ,

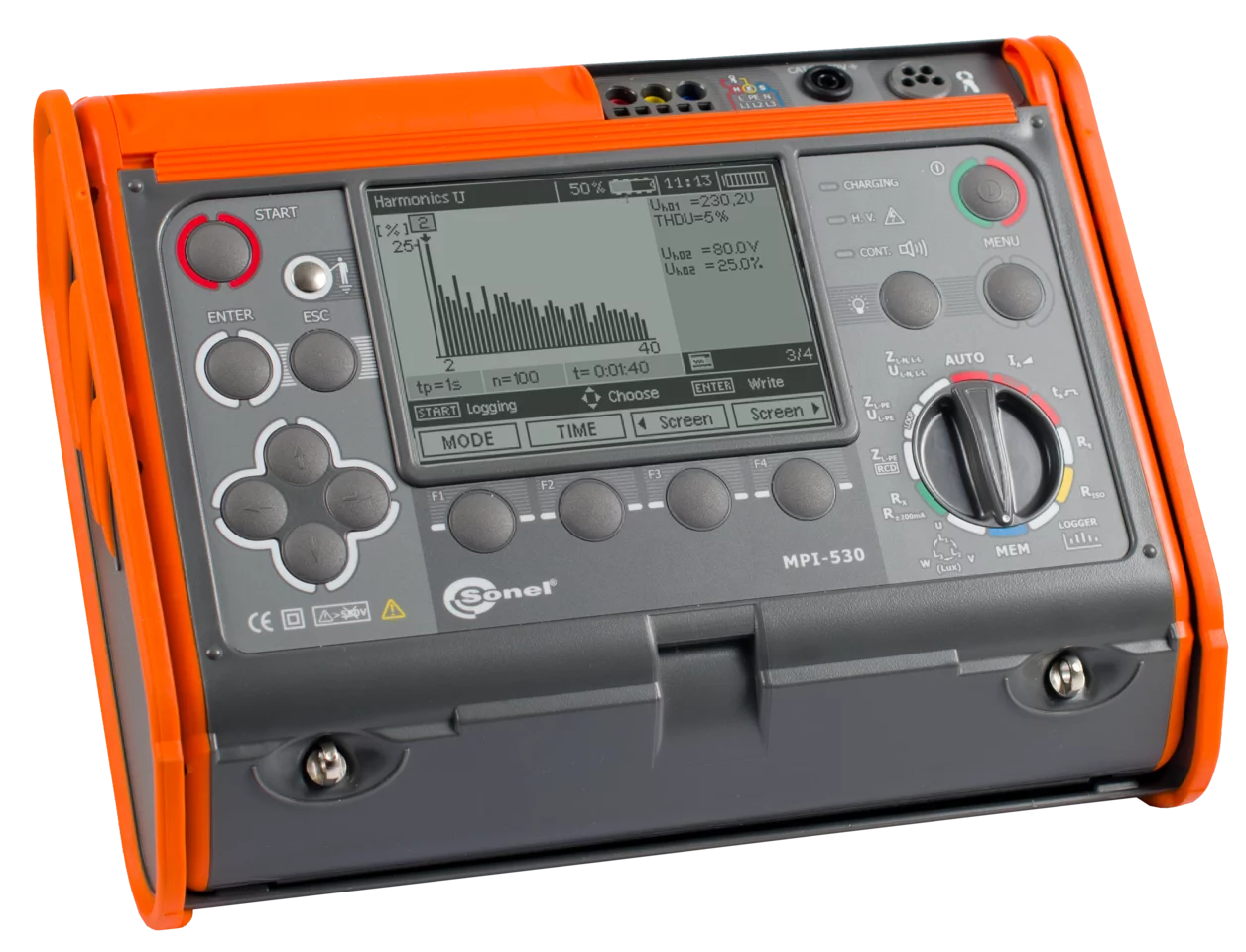

- Harmonische (bis zur 40. von Spannung und Strom),
- Gesamtverzerrungsfaktor (THD) von Spannung und Strom.

Sicherheitskontrolle der Anlage

Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Die Messungen können sehr leicht automatisiert werden durch:

Prüfung von Fehlerstromschutzschaltern im Auto-Modus,

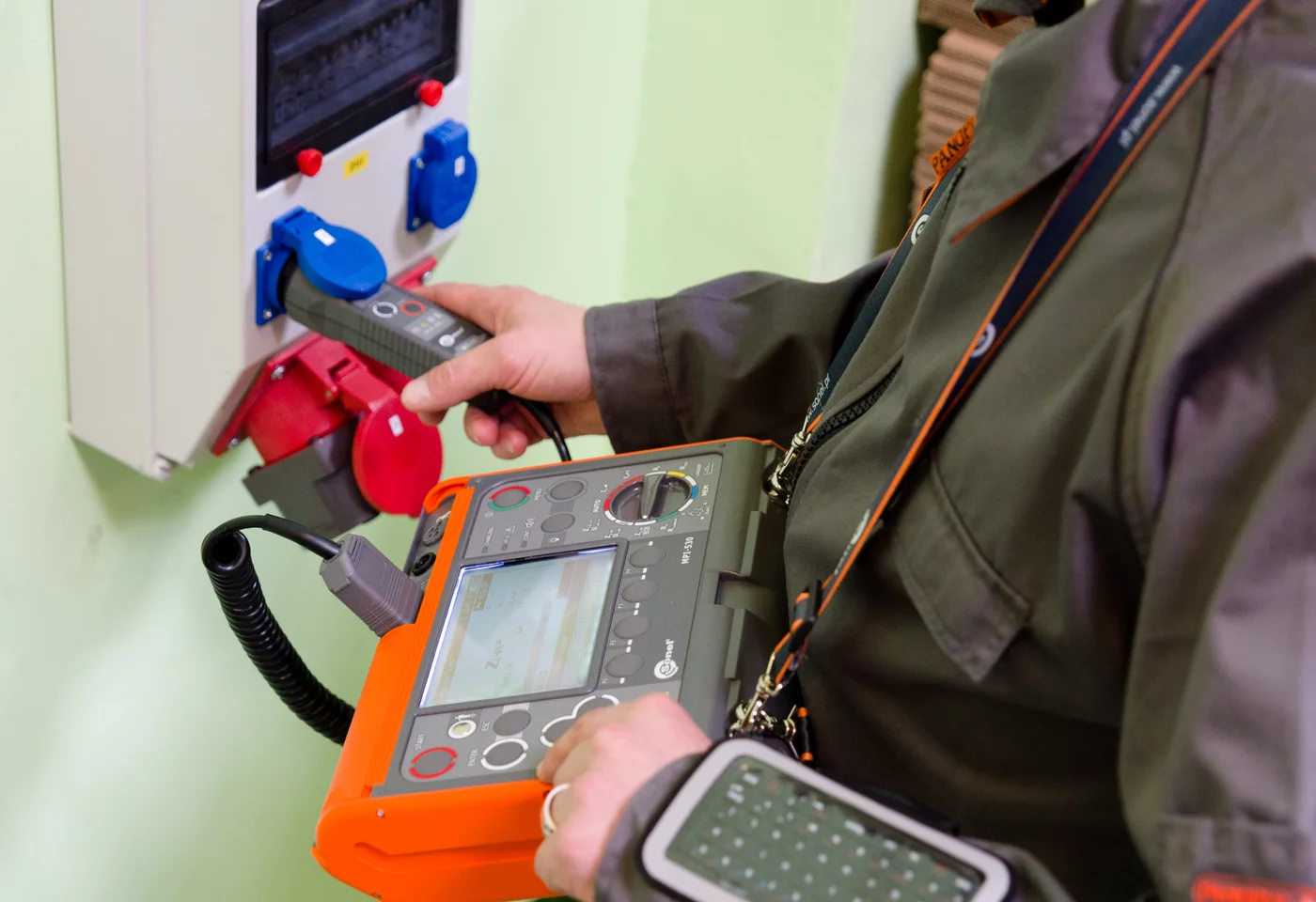

Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose,
Einsatz von AutoISO-1000C Adapter zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen.

Speicherstruktur

Der Speicher hat eine Baumstruktur. Dadurch können mehrere Tausende von Ergebnissen nach dem Schema KUNDE-OBJEKT-RAUM-MESSPUNKT gespeichert, was die spätere Erstellung eines transparenten Protokolls ermöglicht. Die Struktur kann noch vor Messungen im Messgerät angelegt werden. Die Eingabe von Daten erleichtert die QWERTY-Tastatur, die sich mit dem Messgerät per Bluetooth verbindet.

Integriertes Hilfemenü

Das Prüfgerät enthält integrierte Hilfsansichten mit Messdiagrammen. Durch diese kann schnell und einfach der Anschluss des Prüfgerätes am zu messenden Netz abhängig von der Messung überprüft werden.

Verbesserter Schutz gegen äußere Umwelteinflüsse

Das MPI-530 ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP54 Gehäuse gewährleistet. Es ist zusätzlich äußerst robust gegen mechanische äußere Einwirkungen. Ein spezielles Design des Deckels schützt ebenfalls das Display vor Beschädigung. Trotz des Designs zum Schutz des Gerätes ist eine komfortable Verwendung in verschiedenen Positionen und Transport gegeben.

Schnittstellen und Software

Es können ganz einfach Daten via USB oder drahtlos (Bluetooth) an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.

Spezifikationen – Parameter von Elektroanlagen

Messfunktionen	Messbereich	Anzeigebereich	Auflösung	Genauigkeit
Fehlerschleifenimpedanz
Fehlerschleife Z_L-PE, Z_L-N, Z_L-L	0,13 Ω…1999,9 Ω gemäß IEC 61557	0,00 Ω…1999 Ω	ab 0,001 Ω	ab ±(5% v.Mw. + 0,03 Ω)
Fehlerschleife Z_L-PE im RCD-Modus	ab 0,50 Ω…1999 Ω gemäß IEC 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	ab ±(6% v.Mw. + 5 Digits)
Messen der RCD Parameter
RCD Auslösetest und messen der Auslösezeit t_A Prüfstrom 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn
RCD allgemein und kurzzeitverzögert
• TN / TT Netz	0 ms…300 ms	0 ms…300 ms	1 ms	±(2% v.Mw. + 2 Digits)
RCD selektiv	0 ms…500 ms	0 ms…500 ms	1 ms	±(2% v.Mw. + 2 Digits)
Messen des RCD Auslösestromes RCD I_A Prüfstrom 0,2 I_Δn…2,0 I_Δn
bei sinusförmigen Fehlerstrom (Typ AC)	3,3 mA…1000 mA	3,3 mA…1000 mA	ab 0,1 mA	±5% I_Δn
bei pulsierenden Gleichströmen und mit 6 mA DC bias (Typ A)	3,5 mA…700 mA	3,5 mA…700 mA	ab 0,1 mA	±10% I_Δn
bei Differenzgleichstrom (Typ B)	2,0 mA…1000 mA	2,0 mA…1000 mA	ab 0,1 mA	±10% I_Δn
Erdwiderstand
3- und 4-Leiter Methode	ab 0,50 Ω…1,99 kΩ gemäß IEC 61557-5	0,00 Ω…1,99 kΩ	ab 0,01 Ω	ab ±(2% v.Mw. + 3 Digits)

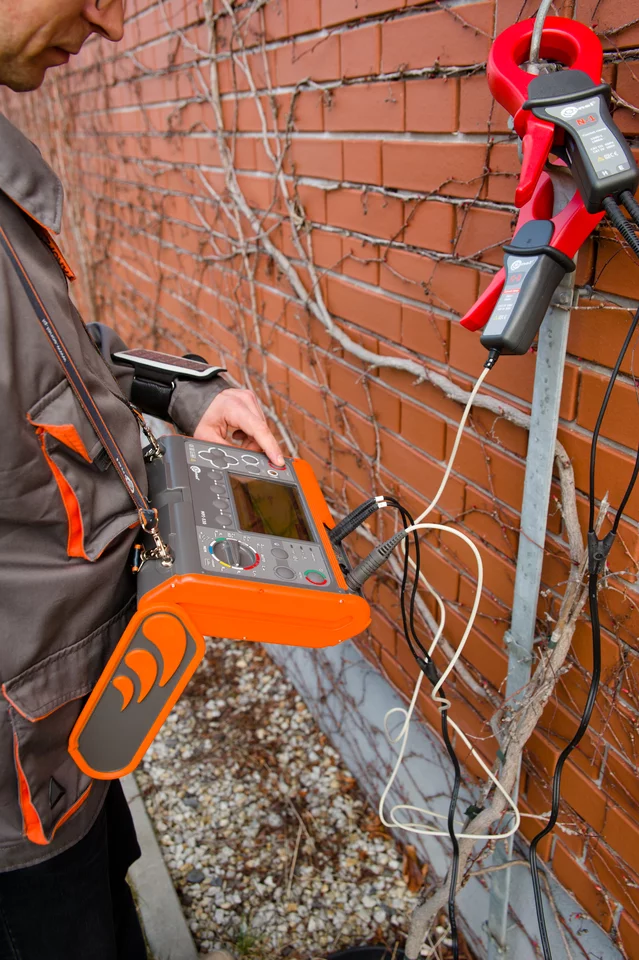

3-Leiter + Zange Methode	0,00 Ω…1,99 kΩ	0,00 Ω…1,99 kΩ	ab 0,01 Ω	±(8% v.Mw. + 4 Digits)
2-Zangen Methode	0,00 Ω…99,9 kΩ	0,00 Ω…99,9 kΩ	ab 0,01 Ω	ab ±(10% v.Mw. + 4 Digits)
Spezifischer Erdwiderstand	0,0 Ωm…99,9 kΩm	0,0 Ωm…99,9 kΩm	ab 0,1 Ωm	Abhängig von der Genauigkeit der R_EMessung
Isolationswiderstand
Prüfspannung 50 V	50 kΩ…250 MΩ gemäß IEC 61557-2	0 kΩ…250 MΩ	ab 1 kΩ	ab ±(3% v.Mw. + 8 Digits)
Prüfspannung 100 V	100 kΩ…500 MΩ gemäß IEC 61557-2	0 kΩ…500 MΩ	ab 1 kΩ	ab ±(3% v.Mw. + 8 Digits)
Prüfspannung 250 V	250 kΩ…999 MΩ gemäß IEC 61557-2	0 kΩ…999 MΩ	ab 1 kΩ	ab ±(3% v.Mw. + 8 Digits)
Prüfspannung 500 V	500 kΩ…2,00 GΩ gemäß IEC 61557-2	0 kΩ…2,00 GΩ	ab 1 kΩ	ab ±(3% v.Mw. + 8 Digits)
Prüfspannung 1000 V	1000 kΩ…9,99 GΩ gemäß IEC 61557-2	0 kΩ…9,99 GΩ	ab 1 kΩ	ab ±(3% v.Mw. + 8 Digits)
Widerstandsmessung von Schutzleitern und Potentialausgleichsleiter
Durchgangsmessung von Erdungs- und Potentialausgleichsleitern mit Strom ±200 mA	0,12 Ω…400 Ω gemäß IEC 61557-4	0,00 Ω…400 Ω	ab 0,01 Ω	±(2% v.Mw. + 3 Digits)
Widerstandsmessung mit Niederstrom	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	ab 0,1 Ω	±(3% v.Mw. + 3 Digits)
Beleuchtungsstärke
Messung in Lux (lx)	0 lx…399,9 klx	0 lx…399,9 klx	ab 0,001 lx	ab ±(2% v.Mw. + 5 Digits)
Messung in feet-candles (fc)	0 fc…39,99 kfc	0 fc…39,99 kfc	ab 0,001 fc	ab ±(2% v.Mw. + 5 Digits)
Phasensequenz	in gleicher Richtung (OK), gegenläufig (F), Spannung U_L-L: 95 V…500 V (45 Hz…65 Hz)

„v.Mw“ - vom Messwert

1-Phasen Netzrecorder

Das Gerät kann in folgenden Netzen verwendet werden:

Nennfrequenz 50/60 Hz
Nennspannung: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V

Unterstützte Netze:

Einphasig

Parameter	Messbereich	Max. Auflösung	Genauigkeit
AC Spannung (TRMS)	0,0…500 V	0,1 V	ab ±(2% v.Mw. + 2 Digits)
AC Strom TRMS	Abh. v. Zange*	0,1 mA	ab ±(5% v.Mw. + 3 Digits) (Fehler gilt nicht für Zangenfehler)
Frequenz	45,0…65,0 Hz	0,1 Hz	±(0,1% v.Mw. + 1 Digit)
Wirk-, Blind-, Schein u. Verzerrungsleistung	0 VA…1,5 MVA, 0 W…1,5 MW, 0 var…1,5 Mvar	1 VA, 1 W, 1 var	ab ±(7% v.Mw. + 3 Digits)
cosφ und Leistungsfaktor (PF)	0,00…1,00	0,01	nicht spezifiziert
Harmonische
Spannung	0,0…500 V	0,1 V	ab ±(5% v.Mw. + 3 Digits)
Strom	Abh. v. Zange*	taka sama jak prądu przemiennego True RMS	ab ±(5% v.Mw. + 3 Digits) (Fehler gilt nicht für Zangenfehler)
THD
Spannung	0,0…999,9% (in Bezug auf die erste Harmonische)	0,1%	±5%
Strom	0,0…999,9% (in Bezug auf die erste Harmonische)	0,1%	±5% (Fehler gilt nicht für Zangenfehler)

Zange F-1A, F-2A, F-3A: 0…3000 A AC (10 000 A_p-p)
Zange C-3: 0…1000 A AC (3600 A_p-p)
Zange C-6A: 0..10 A AC (36 A_p-p)
