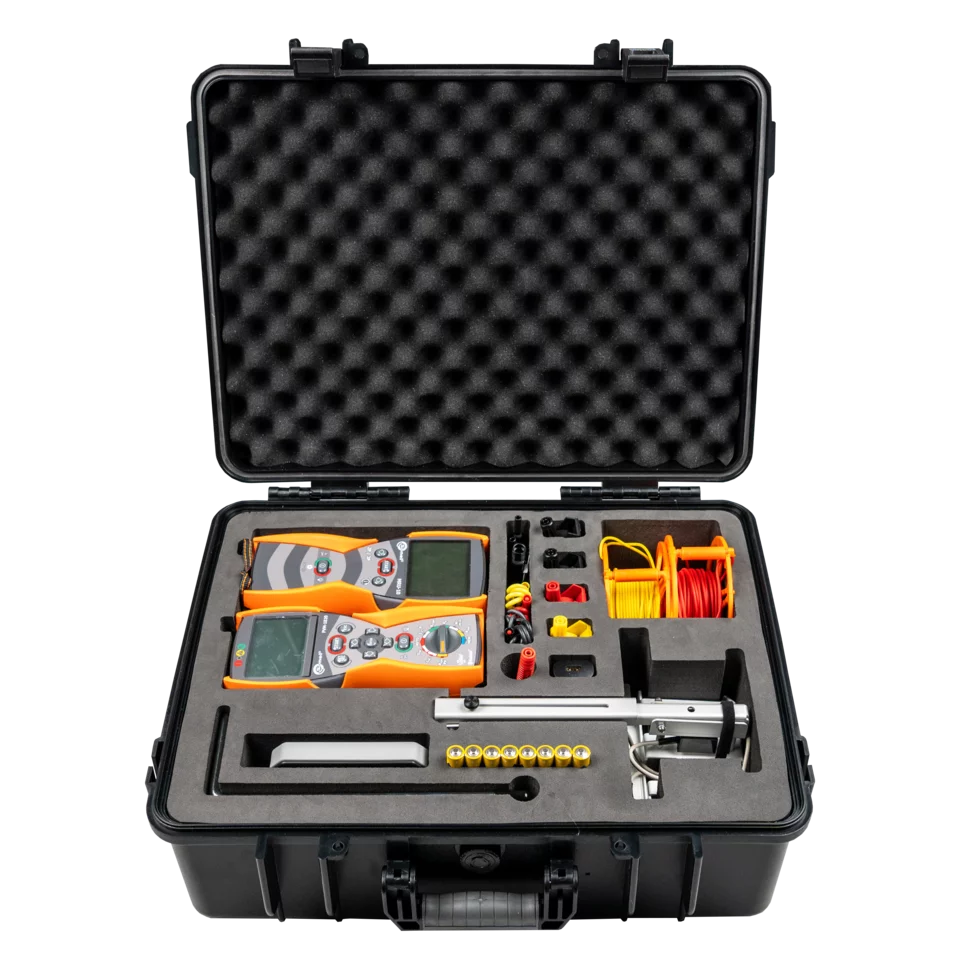

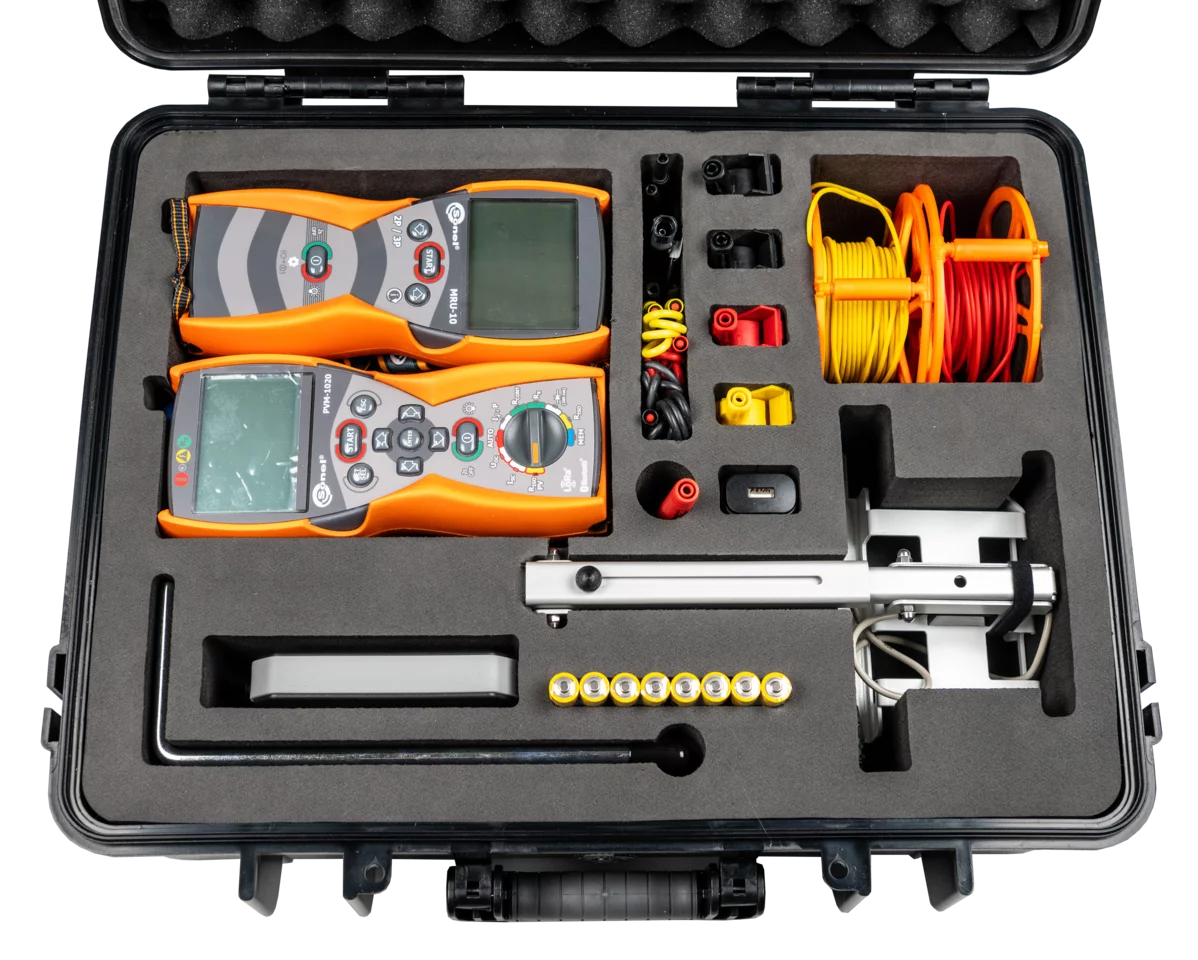

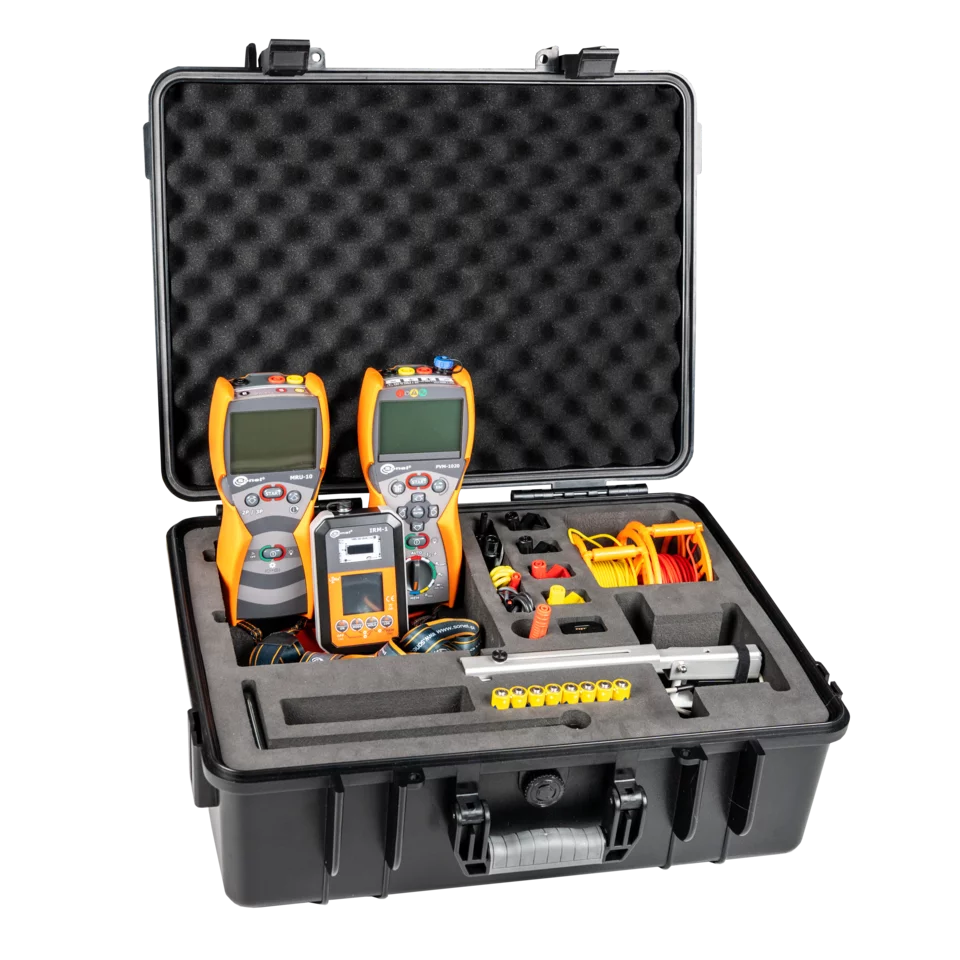

WME-8

Set zum Messen von PV- und Erdungsanlagen

Einzigartige Eigenschaften

• PVM-1020 | Ermöglicht die Messungen der Kategorie 1 nach der Norm IEC 62446-1.
• PVM-1020 | Ermöglicht die Umrechnung der Werte auf STC-Bedingungen nach der Norm IEC 60891 dank der Zusammenarbeit mit dem Einstrahlungs- und Temperaturmesser IRM-1.
• IRM-1 | Messung von Einstrahlung und Temperatur.
• IRM-1 | Schnittstelle LoRa zur Kommunikation mit einem Hauptmessgerät erreicht eine bedeutend bessere Reichweite als Bluetooth!
• MRU-10 | Messungen des Erdungswiderstandes von Photovoltaikanlagen mit der 3-Pol-Methode.

PVM-1020

Messgerät für Photovoltaikanlagen

Eigenschaften

• Ermöglicht die Messungen der Kategorie 1 nach der Norm IEC 62446-1.
• Der Modus AUTO führt nach dem Betätigen der START-Taste eine Reihe von Messungen aus.
• Ermöglicht die Umrechnung der Werte auf STC-Bedingungen nach der Norm IEC 60891 durch den Einstrahlungs- und Temperaturmesser IRM-1.
• Die Funktion reSYNC – automatische Ergänzung der Ergebnisse um Umweltparameter und deren Konvertierung in STC-Bedingungen nach Wiederherstellen der Verbindung mit dem IRM-1.
• Die eingebaute Funkschnittstelle LoRa stellt die Kommunikation Zusammenarbeit mit dem Messgerät IRM-1 über beträchtliche Entfernungen sicher.
• Eingebautes Bluetooth-Modul für die Kommunikation mit einem Computer.
• Großer Messdatenspeicher: 100 Objekte je 40 Zellen.
• Hinterleuchtete Display-Anzeige und Tasten.

Gemessene Werte

• Leerlaufspannung eines PV-Moduls oder einer Modulkette bis 1000 V DC.
• Spannung RMS eines AC-Netzes bis 600 V einschließlich der Frequenzmessung.
• Kurzschlussstrom eines PV-Moduls oder einer Modulkette bis 20 A DC.
• Isolationswiderstand der PV-Module – Messspannung 250, 500 oder 1000 V, gleichzeitige Messung von zwei Werten R_ISO+ und R_ISO-.
• Isolationswiderstandmessung der AC-Kreise – Messspannung 250, 500 oder 1000 V.
• Widerstand der Schutz- und Potentialausgleichsleitern, Messstrom ±200 mA. Widerstandsmessung mit Niedrigstrom, akustische und visuelle Signalisierung.
• Messung des Arbeitsstroms und Wechselstroms (AC) der PV-Module – alles mit Außenzangen.
• Messungen der Leistung AC/DC.
• Diodentest mit dem Strom 200 mA, automatische Erkennung der Polarisation. Test der Sperrdioden mit der Spannung 1000 V DC.

IRM-1

Einstrahlungs- und Temperaturmesser

Eigenschaften

• Messung von Einstrahlung und Temperatur.
• Schnittstelle LoRa zur Kommunikation mit einem Hauptmessgerät erreicht eine bedeutend bessere Reichweite als Bluetooth!
• Automatische Datensynchronisierung mit dem Hauptmessgerät mit reSYNC-Funktion.
• Integrierter Kompass und Neigungssensor.
• Integrierter Rekorder, zur Erfassung der Einstrahlungswerte vor Errichtung einer PV-Anlage, sowie zu Schattenmessungen einer bestehenden Anlagen.
• Großer Messdatenspeicher: 999 Zellen des Cache-Speichers und 5000 Datensätze des Rekorders (einmalige Aufzeichnung) mit der Überschreibungsmöglichkeit (kontinuierliche Aufzeichnung).

Gemessene Werte

• Einstrahlungsstärke (Irradiation) in W/m² oder BTU/ft²h.
• Temperatur des Solarmoduls in °C oder °F.
• Umgebungstemperatur in °C oder °F.
• Neigungswinkel der Module.
• Ausrichtung der Module.

MRU-10

Erdungsmessgerät

Erdungsmessungen

• 3-Pol-Methode – Erdungsmessung mit Hilfssonden.
• 2-Pol-Methode.

Eigenschaften

• Messen des Widerstandes der Hilfselektroden R_H und R_S.
• Messen der Störspannung bis 100 V.
• Batteriestatusanzeige.
• Auswahl der max. Prüfspannung (25 V und 50 V).
• Auto-OFF Funktion.
