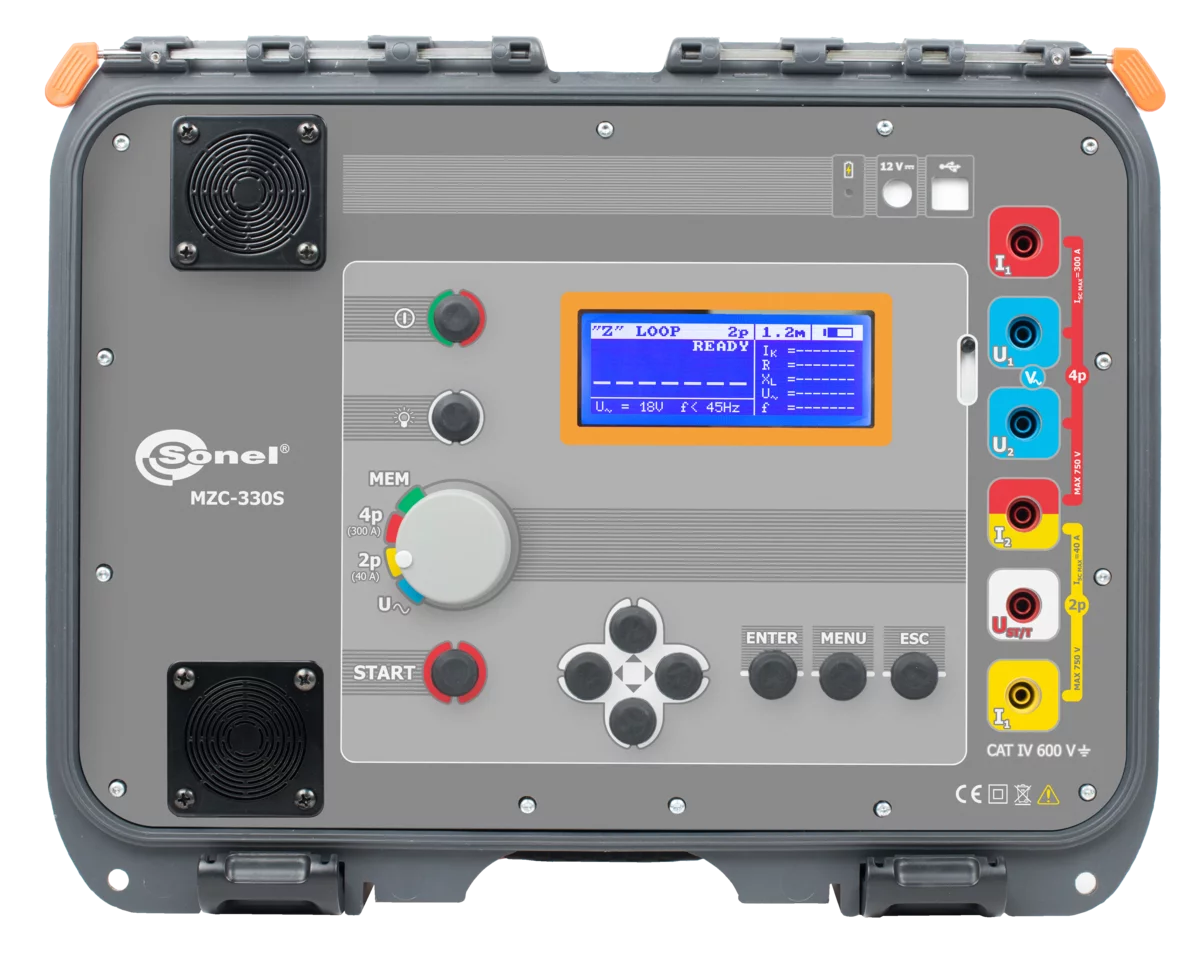

MZC-330S

Kurzschluss-Schleifenimpedanz-Prüfgerät

Eigenschaften

• Messungen von sehr kleinen Impedanzen der Kurzschlussschleife (Auflösung 0,1 mΩ) mit Prüfstrom von 130 A bei 230 V, maximal: 300 A bei 690 V.
• Messungen mit Strom 24 A bei 230 V, maximal 37 A bei 690 V (maximal 27 A bei 500 V mit MZC-320S) bei einer Auflösung von 0,01 Ω.
• Messungen in den Netzen mit Nennspannungen von: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V und 400/690 V (nur MZC-330S) mit Frequenzen von 45...65 Hz.
• Möglichkeit der Messung im Kurzschlusskreis L-L, L-PE, L-N.
• Unterscheidung zwischen Phasen und Phase-Phase Spannung bei der Berechnung des Kurzschlussstroms.
• Änderung der Messleitungenlänge (Messung mit 2p-Methode).
• Messmethode 4p (4-Leiter), ohne Kompensation des Messleitungen (Messung mit max. Strom von 300 A).
• Widerstands- (R_S) und Blindwiderstandsmessung (X_S).

Zusatzfunktionen

• Wi-Fi-Fernbedienung: Auslösung einer Messung, Speicherung des Ergebnisses im Gerätespeicher, Download der Ergebnisse aus dem Gerätespeicher.
• Messung der Berührungs- und Berührungsschlagspannung (mit einem Widerstand von 1 kΩ).
• Wechselspannungsmessung bis 0...750 V.
• Frequenzmessung 45,0...65,0 Hz.
• Speicher für 990 Messergebnisse, Möglichkeit einer Datenübertragung zum PC über USB-Stick oder Bluetooth.
• Akkuversorgung.

Wo andere es nicht einmal versuchen

In unmittelbarer Nähe von Transformatoren oder in Transformatorenstationen, wo Stromkreise mit einem Hochstromschutz (Sicherungseinsätze mit einer Nennleistung von mehreren hundert Ampere, Motorschutzschalter) ausgestattet sind, können Fehlerströme mehrere hundert Kiloampere erreichen. Die Messung der Fehlerstromschleifenimpedanz in solchen Netzen erfordert ein Hochstrommessgerät, das in der Lage ist, Schleifenimpedanz-Werte im Milliohm-Bereich  zu messen. Unsere patentierte technische Lösung, welche Komponenten verwendet, die im Handel nicht erhältlich sind (einzigartiger Fehlerwiderstand), ermöglicht es uns, ein Messgerät mit einzigartiger Messgenauigkeit unter solch anspruchsvollen Bedingungen anzubieten.

Messungen ohne Kompromisse

Im Handel erhältliche Fehlerstromimpedanzmessgeräte führen die Messungen asymmetrisch durch, d. h. unter Verwendung von Halbwellenströmen. Diese Lösung bezieht die Übergangs- und Gleichstromkonstante mit ein, was nicht immer zu einem linearen Verhalten des Transformators während der Tests führt. Dies wiederum beeinträchtigt die Genauigkeit der Ergebnisse.

Die Schleifenimpedanzmessgeräte MZC-330S wenden einen symmetrischen Strom für die Messungen an, d. h. sie verwenden die ganze Sinuswelle – auf Grund eines fortschrittlich entwickeltem Messverfahrens.

Anwendungsbereiche

Die Gerät wird für Messungen in Netzen mit folgenden Nennspannungen verwendet:

• bis zu 750 V, wobei der voraussichtliche Fehlerstrom 95,8 kA erreichen kann,  gemessen gemäß EN 61557.

Dank dieser Parameter sind die Messgeräte perfekt für Tests und Messungen in Windparks, Bahnnetzen sowie in von Energieversorgungsunternehmen kontrollierten Anlagen geeignet.

Arbeitserleichterung durch „Remote-control“

Das Gerät kann ebenso – unter Verwendung eines Webbrowsers – ferngesteuert werden – dazu muss lediglich das Messgerät im selben WLAN-Netzwerk wie das Steuergerät angemeldet sein. Nach dem Aufrufen der virtuellen Bedienereroberfläche im Browser, kann der Benutzer die Messung aus bequemer Entfernung starten und anschließend die Ergebnisse auslesen.

Auf die gleiche Weise erhält er Zugriff auf die gespeicherten Messergebnisse. Diese können natürlich auch auf die klassische Weise, d. h. über eine USB-Verbindung heruntergeladen werden.
