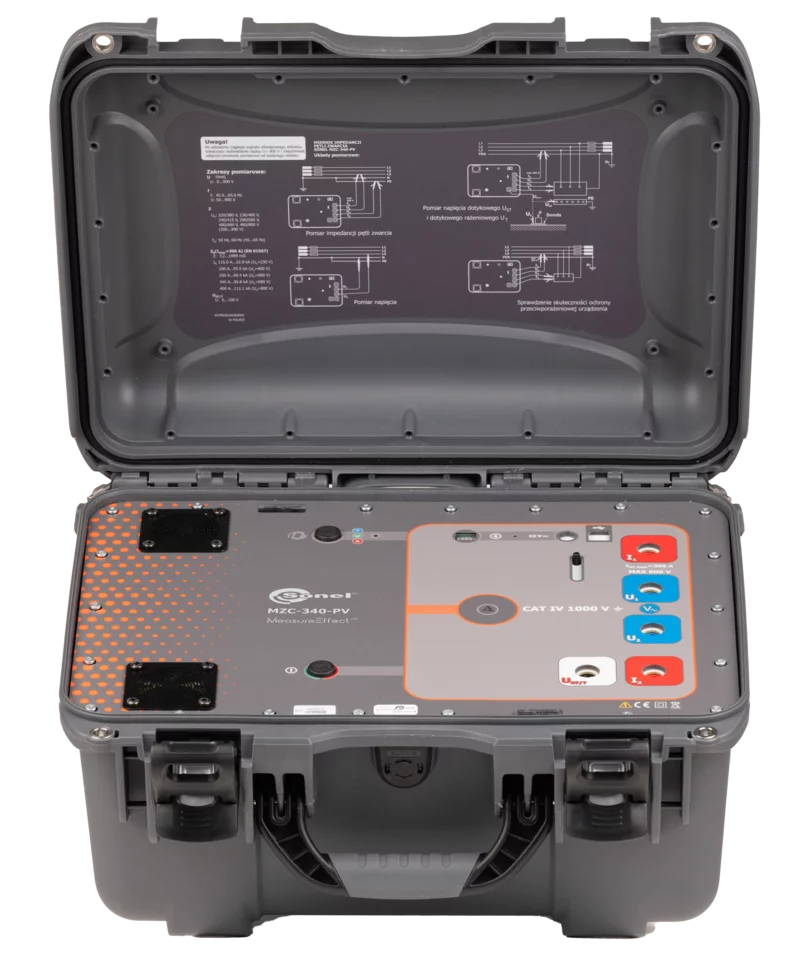

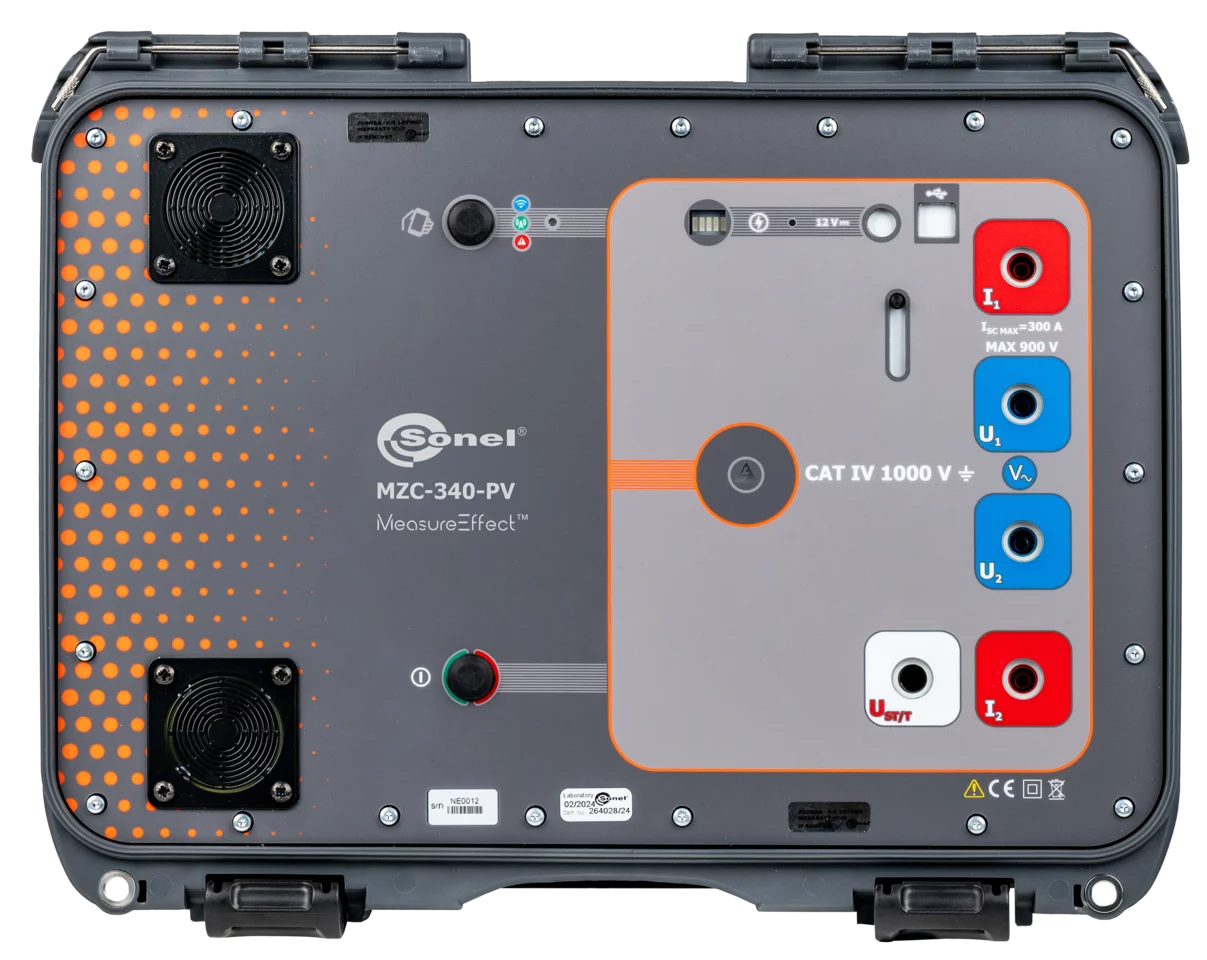

MZC-340-PV

Kurzschluss-Schleifenimpedanz-Prüfgerät

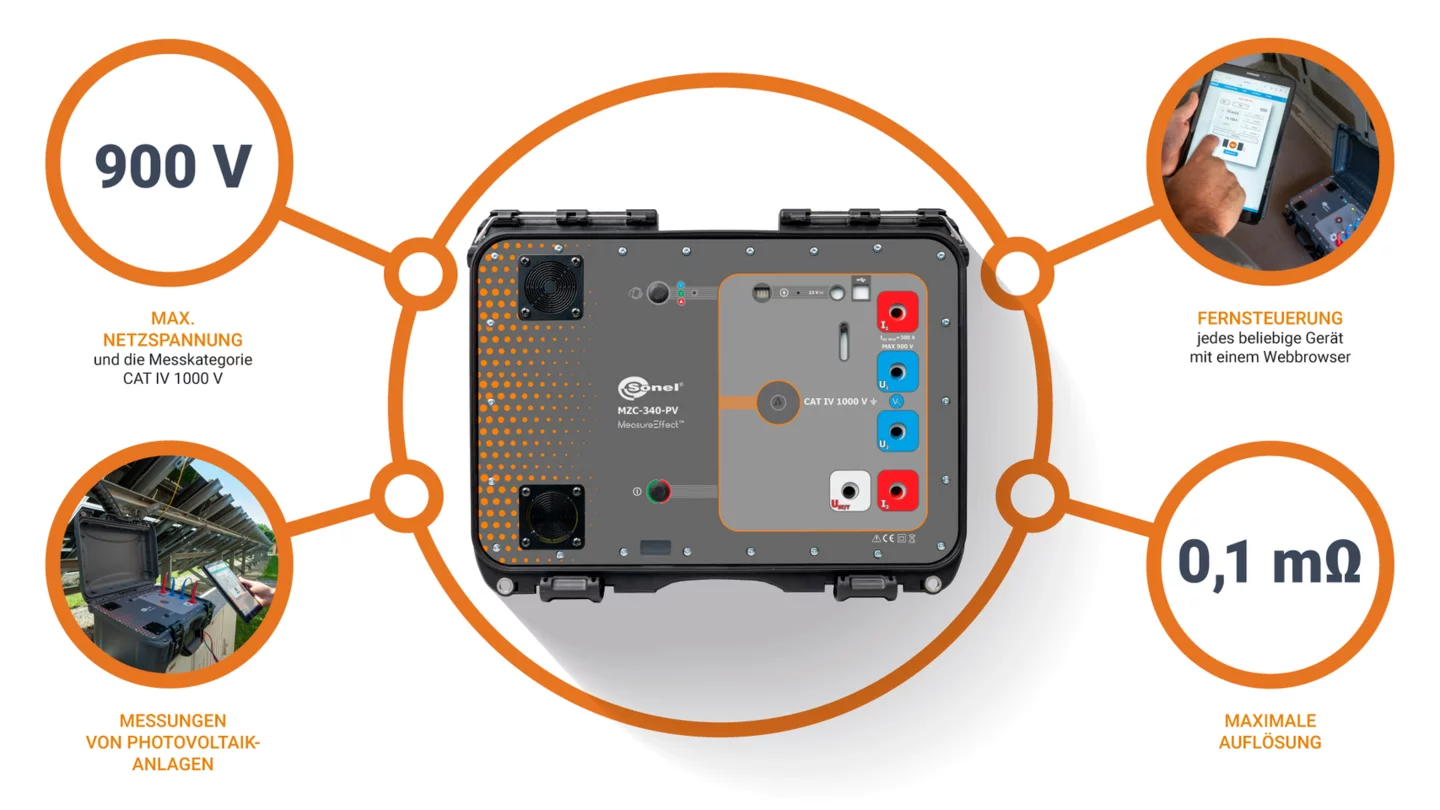

Eigenschaften

• Messungen von sehr kleinen Impedanzen der Kurzschlussschleife (Auflösung 0,1 mΩ) mit Prüfstrom von 130 A bei 230 V, maximal: 305 A bei 550 V AC und 250 A bei 900 V AC.
• Messungen in den Netzen mit Nennspannungen von: 220/380 V, 230/400 V, 240/415 V, 290/500 V, 400/690 V, 460/800 V (von 200 V bis 900 V) mit Frequenzen von 45...65 Hz.
• Möglichkeit der Messung im Kurzschlusskreis L-L, L-PE, L-N.
• Unterscheidung zwischen Phasen und Phase-Phase Spannung bei der Berechnung des Kurzschlussstroms.
• Messmethode 4p (4-Leiter), ohne Kalibrierung von Leitern (Messung mit max. Strom von 305 A).
• Widerstands- (R_S) und Blindwiderstandsmessung (X_S).

Zusatzfunktionen

• Fernsteuerung.
• Messung der Berührungs- und Berührungsschlagspannung (mit einem Widerstand von 1 kΩ).
• Wechselspannungsmessung 0...900 V.
• Frequenzmessung 45,0...65,0 Hz.
• Speicher für 990 Messergebnisse, Datenübertragung über USB oder Wi-Fi.
• Akkuversorgung.

Jeder Herausforderung gewachsen

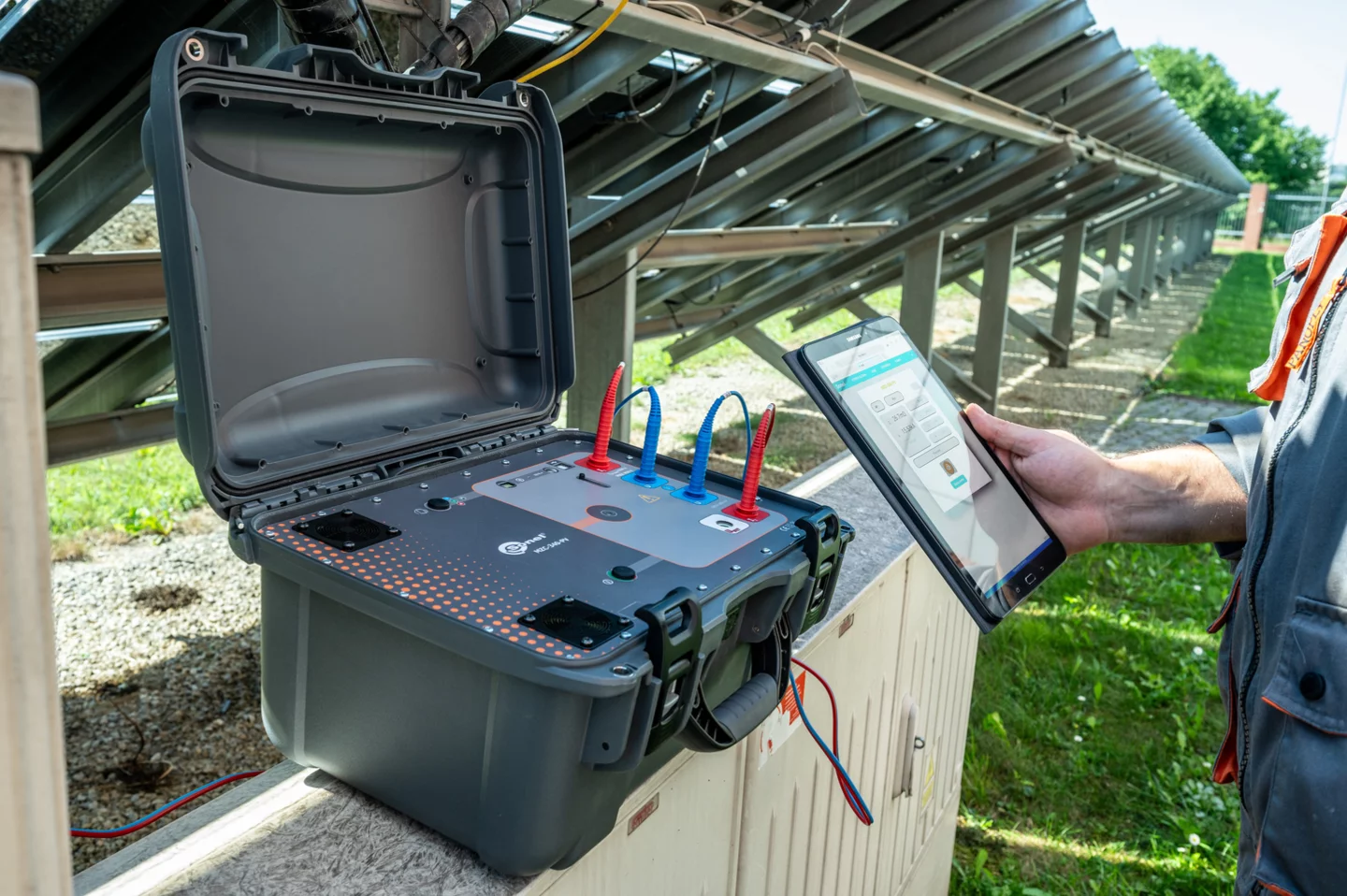

Beim Bau mittelgroßer und großer PV-Anlagen wählen Planer, geleitet von der Notwendigkeit, einen möglichst hohen Energieertrag und eine damit verbundene maximale Rendite zu gewährleisten, Wechselrichter mit einer Spannung von 1500 V DC / 800 V AC. Die Prüfung eines solchen Systems muss sowohl die Wechselstrom- als auch die Gleichstromseite der PV-Anlage umfassen. Die Prüfung aller Wechselstromkreise muss gemäß den Anforderungen der Norm IEC 60364-6 durchgeführt werden.

Die Ausgangsspannung von 800 V AC, die unter realen Bedingungen oft diesen Wert überschreitet, stellt für Betreiber und Wartungsteams ein großes Problem dar, da es für solche hohen Spannungen keine Geräte auf dem Markt gibt, mit denen die Anlage auf die Einhaltung der Bedingungen zum Schutz vor elektrischem Schlag in Bezug auf die Kurzschlussschleifenimpedanz überprüft werden kann.

Sonel war das erste Unternehmen weltweit, das sich der Herausforderung stellte, ein Schleifenimpedanzmessgerät für Betriebsspannungen bis zu 900 V AC und der Messkategorie CAT IV 1000 V zu entwickeln. So entstand das Messgerät Sonel MZC-340-PV.

Der Marktführer macht keine Abstriche

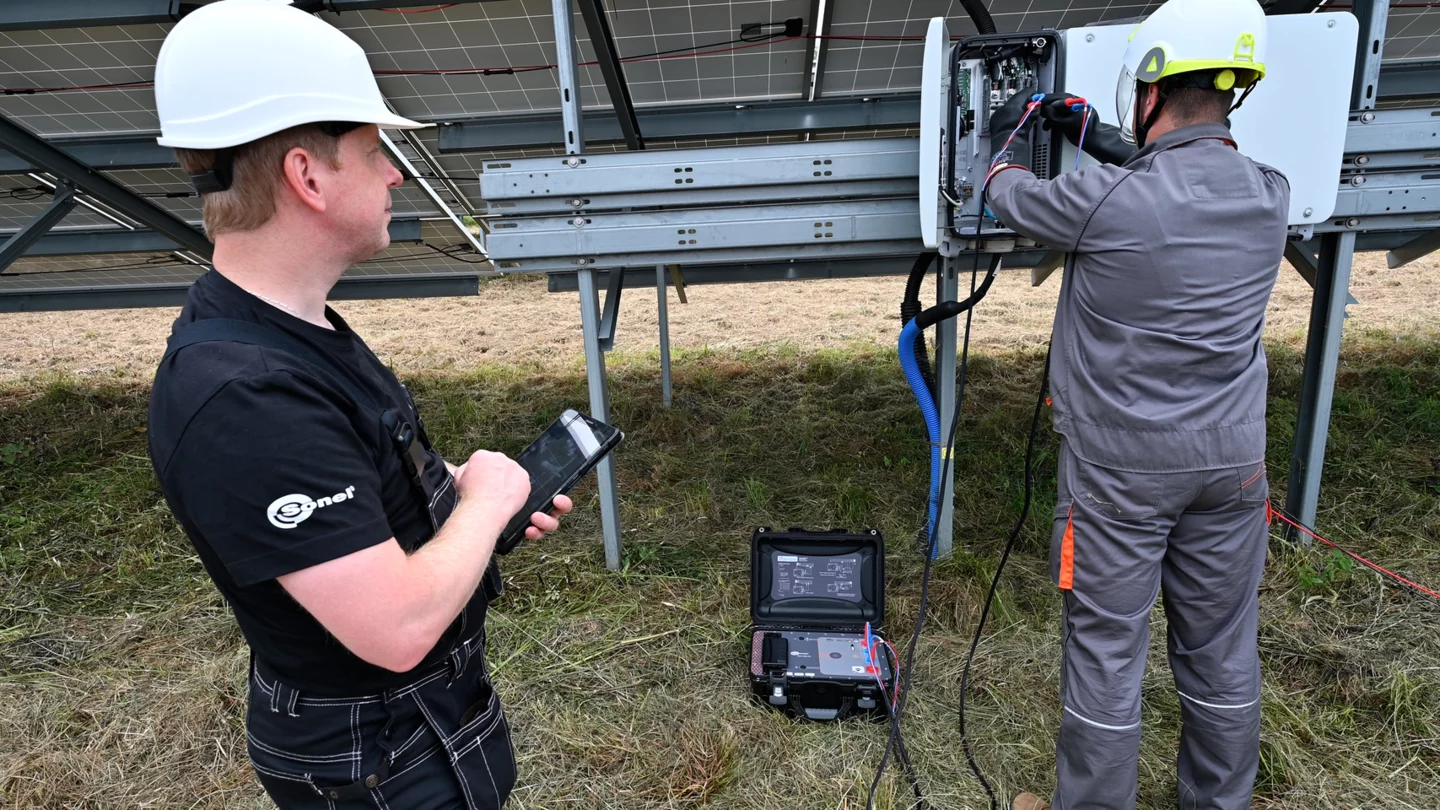

Die bei einer Netzspannung von 800-900 V AC freigesetzte Energie kann eine Gefahr für das Messpersonal darstellen. Aus diesem Grund wird das MZC-340-PV ausschließlich ferngesteuert.

Anwendungsbereiche

Das Gerät wird für Messungen in Netzen mit einer Nennspannung von bis zu 900 V AC verwendet, in denen der voraussichtliche Fehlerstrom über 100 kA erreichen kann, gemessen gemäß EN 61557.

Aufgrund dieser Parameter eignen sich die Messgeräte perfekt für Tests und Messungen in Windparks, Bahnnetzen und in Anlagen, die von Energieversorgungsunternehmen überwacht werden.

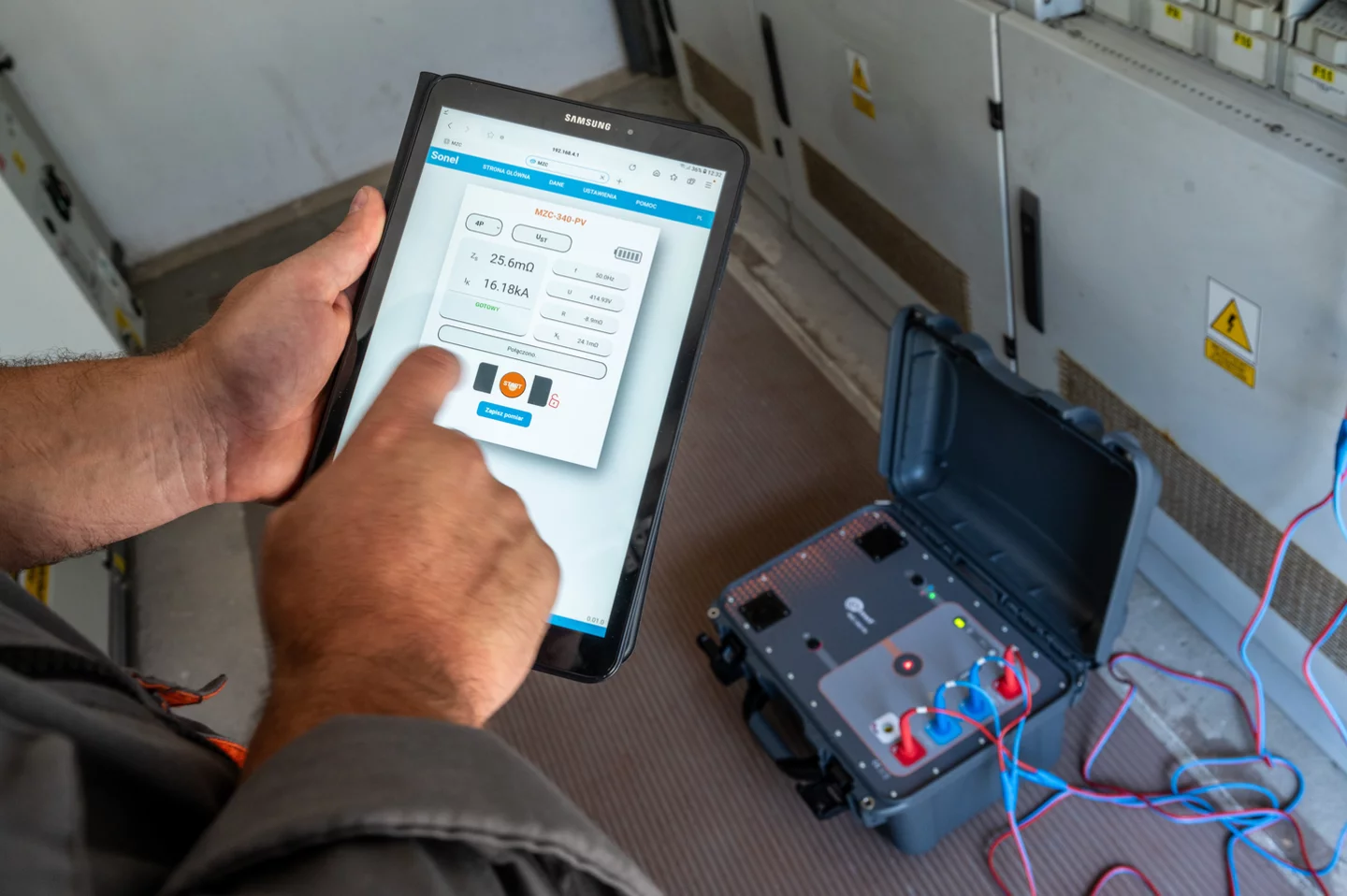

Arbeitserleichterung durch „Remote-control“

Das Gerät kann ebenso –- unter Verwendung eines Webbrowsers –- ferngesteuert werden – dazu muss lediglich das Messgerät im selben WLAN-Netzwerk wie das Steuergerät angemeldet sein. Nach dem Aufrufen der virtuellen Bedienereroberfläche im Browser, kann der Benutzer die Messung aus bequemer Entfernung starten und anschließend die Ergebnisse auslesen.

Auf die gleiche Weise erhält er Zugriff auf die gespeicherten Messergebnisse. Diese können natürlich auch auf die klassische Weise, d. h. über eine USB-Verbindung heruntergeladen werden.
