| Parameter | Messbereich | Anzeigebereich | Auflösung | Genauigkeit |
|---|---|---|---|---|
| Messung der Netzparameter | ||||
| Spannung | 0 V…500 V | 0 V…500 V | ab 0,1 V | ab ±(2% v.Mw. + 2 Digits) |
| Frequenz | 45,0…65,0 Hz | 45,0…65,0 Hz | 0,1 Hz | ±(0,1% v.Mw. + 1 Digit) |
| Fehlerschleifenimpedanz | ||||
| Fehlerschleife ZL-N, ZL-L, ZL-PE | ab 0,13 Ω…1999 Ω gemäß EN IEC 61557 |
0,00 Ω…1999 Ω | ab 0,01 Ω | ±(5% v.Mw. + 3 Digits) |
| Fehlerschleife ZL-PE im RCD-Modus | ab 0,5 Ω…1999 Ω gemäß EN IEC 61557 |
0,00 Ω…1999 Ω | ab 0,01 Ω | ±(6% v.Mw. + 5 Digits) |
| Messen der RCD Parameter | ||||
| RCD Auslösetest und Messung der Auslösezeit tA Prüfstrom 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn |
None | None | None | None |
| • RCD allgemein und kurzzeitverzögert | 0 ms…300 ms | 0 ms…300 ms | 1 ms | ab ±(2% v.Mw. + 2 Digits) |
| • RCD selektiv | 0 ms…500 ms | 0 ms…500 ms | 1 ms | ab ±(2% v.Mw. + 2 Digits) |
| • RCD EV 6 mA DC und RCM | 0 ms…10,0 s | 0 ms…10,0 s | ab 1 ms | ±(2% v.Mw. + 3 Digits) |
| Messen des RCD Auslösestromes RCD IA Prüfstrom 0,2 IΔn…2,0 IΔn |
None | None | None | None |
| • bei sinusförmigen Fehlerstrom (Typ AC) | 3,0 mA…500 mA | 3,0 mA…500 mA | ab 0,1 mA | ±5% IΔn |
| • bei pulsierenden Gleichströmen und mit 6 mA DC Bias (Typ A) | 3,5 mA…420 mA | 3,5 mA…420 mA | ab 0,1 mA | ±10% IΔn |
| • bei Differenzgleichstrom (Typ B) | 1,0 mA…600 mA | 1,0 mA…600 mA | ab 0,1 mA | ab ±6% IΔn |
| Erdungswiderstand | ||||
| 3-Pol-Methode | 0,85 Ω…1999 Ω gemäß EN IEC 61557-5 |
0,00 Ω…1999 Ω | ab 0,01 Ω | ab ±(3% v.Mw. + 5 Digits) |
| Widerstand der Hilfselektroden | 0 Ω…1,99 kΩ | 0 Ω…19,9 kΩ | ab 1 Ω | ±(5% (RS+RE+RH) + 8 Digits) |
| Isolationswiderstand | ||||
| Prüfspannung 50 V | 50 kΩ…49,9 MΩ gemäß EN IEC 61557-2 |
0 kΩ…49,9 MΩ | ab 1 kΩ | ±(5% v.Mw. + 8 Digits) |
| Prüfspannung 100 V | 100 kΩ…99,9 MΩ gemäß EN IEC 61557-2 |
0 kΩ…99,9 MΩ | ab 1 kΩ | ±(5% v.Mw. + 8 Digits) |
| Prüfspannung 250 V | 250 kΩ…199,9 MΩ gemäß EN IEC 61557-2 |
0 kΩ…199,9 MΩ | ab 1 kΩ | ±(5% v.Mw. + 8 Digits) |
| Prüfspannung 500 V | 500 kΩ…599,9 MΩ gemäß EN IEC 61557-2 |
0 kΩ…599,9 MΩ | ab 1 kΩ | ±(5% v.Mw. + 8 Digits) |
| Prüfspannung 1000 V | 1000 kΩ…599,9 MΩ gemäß EN IEC 61557-2 |
0 kΩ…599,9 MΩ | ab 1 kΩ | ±(8% v.Mw. + 8 Digits) |
| Widerstandsmessung von Schutzleitern und Potentialausgleichsleitern | None | |||
| Durchgangsmessung von Erdungs- und Potentialausgleichsleitern mit Prüfstrom ±200 mA | 0,12 Ω…400 Ω gemäß EN IEC 61557-4 |
0,00 Ω…400 Ω | ab 0,01 Ω | ±(2% v.Mw. + 3 Digits) |
| Durchgang auf den Adern des EV-Kabels L1, L2, L3, N, PE, CP |
0,20 Ω…400 Ω gemäß EN IEC 61557-4 |
0,00 Ω…400 Ω | ab 0,01 Ω | ±(3% v.Mw. + 5 Digits) |
| Phasensequenz | in gleicher Richtung (OK), gegenläufig (F), Spannung UL-L: 100 V…440 V (45 Hz…65 Hz) | None | None | None |
| Kodierwiderstands RC | ||||
| Widerstand (PP-PE) – Buchse IN PEop | 0,32 Ω…6000 Ω gemäß EN IEC 61557-4 |
0,00 Ω…6000 Ω | ab 0,01 Ω | ±(3% v.Mw. + 8 Digits) |
| Widerstand (PP-PE) – Buchse OUT PEpp | 0,32 Ω…6000 Ω gemäß EN IEC 61557-4 |
0,00 Ω…6000 Ω | ab 0,01 Ω | ±(3% v.Mw. + 8 Digits) |
| Simulation der PP-Leiterparameter | ||||
| NC | Leerlaufspannung | Leerlaufspannung | - | - |
| 13 A | 1500 Ω | 1500 Ω | - | ±2% |
| 20 A | 680 Ω | 680 Ω | - | ±2% |
| 32 A | 220 Ω | 220 Ω | - | ±2% |
| 63 A | 100 Ω | 100 Ω | - | ±2% |
| 80 A | 56 Ω | 56 Ω | - | ±3% |
| Simulation der Anschlussmöglichkeiten CP | ||||
| Zustand A – Fahrzeug nicht verbunden | Leerlaufspannung | Leerlaufspannung | - | - |
| Zustand B – Fahrzeug angeschlossen, keine Ladevorgang | 2740 Ω | 2740 Ω | - | ±1% |
| Zustand C – Fahrzeug angeschlossen, Ladevorgang ohne Belüftung | 882 Ω | 882 Ω | - | ±1% |
| Zustand D – Fahrzeug angeschlossen, Ladevorgang mit Belüftung | 246 Ω | 246 Ω | - | ±1% |
| Diagnostik EVSEDIAG | ||||
| Spannung CP+, CP- | -19,99 V…19,99 V | -19,99 V…19,99 V | 0,01 V | ±(1% v.Mw. + 8 Digits) |
| Frequenz f (PWM) | 950 Hz…1050 Hz | 800 Hz…1200 Hz | 1 Hz | ±1 Digit |
| Tastverhältnis D (PWM) | 3%…97% | 1,0%…99,0% | 0,1% | ±3 Digits |
| Maximaler Ladestrom IMAX | 0 A…80 A | 0 A…80 A | 1 A | - |
| Fehlersimulation ERR OUT (ICCB, EVCS) | ||||
| CPsh – Kurzschluss CP zu PE | 0…3100 ms | 0…3100 ms | 1 ms | ±(3% v.Mw. + 3 Digits) |
| Dsh – Kurzschluss der Diode | 0…3100 ms | 0…3100 ms | 1 ms | ±(3% v.Mw. + 3 Digits) |
| PEop – Unterbrechung im Leiter PE | 0…1000 ms | 0…1000 ms | 1 ms | ±(3% v.Mw. + 3 Digits) |
| Fehlersimulation ERR IN (ICCB) | ||||
| L/L1op – Unterbrechung im Phasenleiter L/L1 | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| L/L2op – Unterbrechung im Phasenleiter L/L2 | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| L/L3op – Unterbrechung im Phasenleiter L/L3 | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| Nop – Unterbrechung im Leiter N | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| PEop – Unterbrechung im Leiter PE | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| L1↔PE – L1- und PE-Kabel sind vertauscht | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| L2↔PE – L2- und PE-Kabel sind vertauscht | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| L3↔PE – L3- und PE-Kabel sind vertauscht | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| UEXT(PE) – Spannung an der PE-Leitung | wie in EVSEDIAG | wie in EVSEDIAG | - | wie in EVSEDIAG |
| Zustandsübermittlungszeit | ||||
| A → C, B → C, A → D, B → D | 0…3100 ms | 0…3100 ms | 1 ms | ±(3% v.Mw. + 3 Digits) |
| C → A, C → B, D → A, D → B | 0…1000 ms | 0…1000 ms | 1 ms | ±(3% v.Mw. + 3 Digits) |

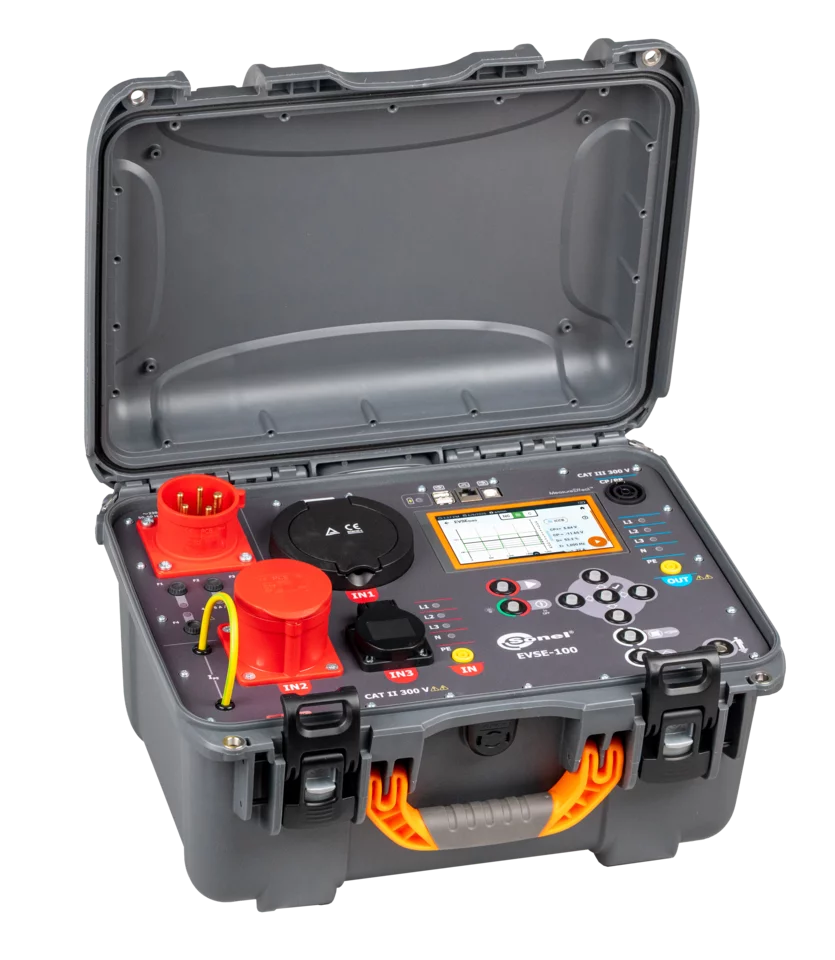

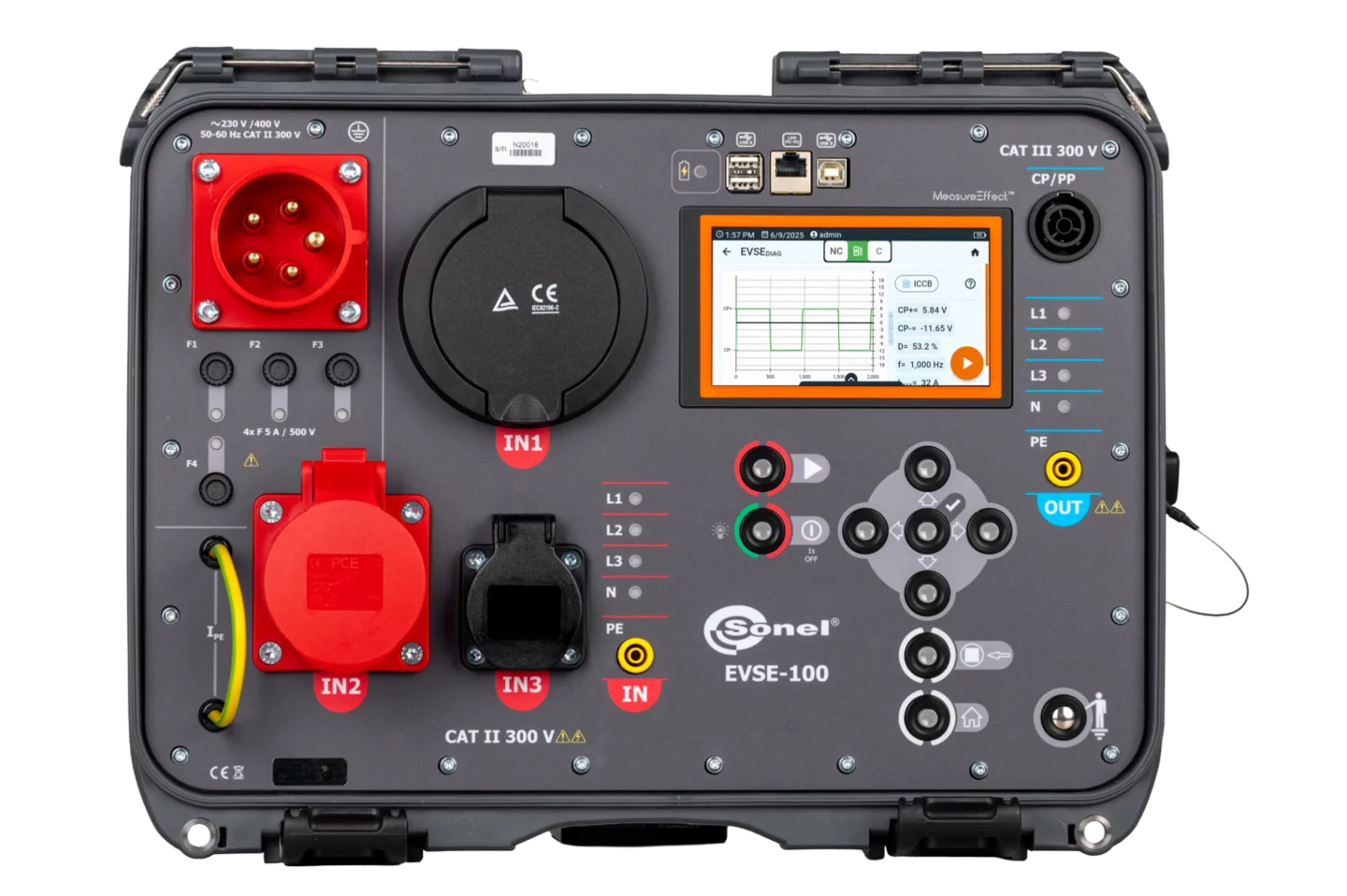

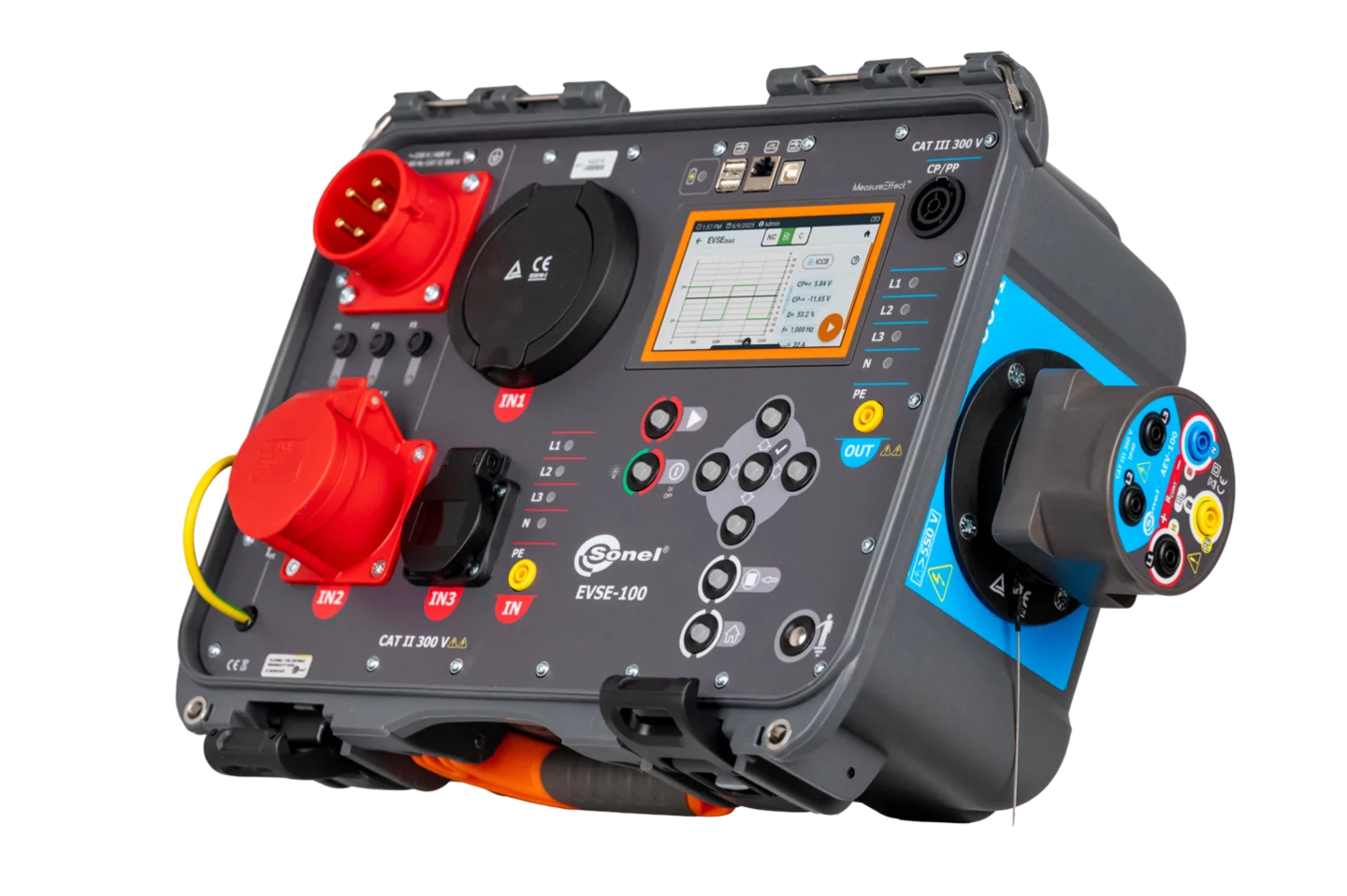

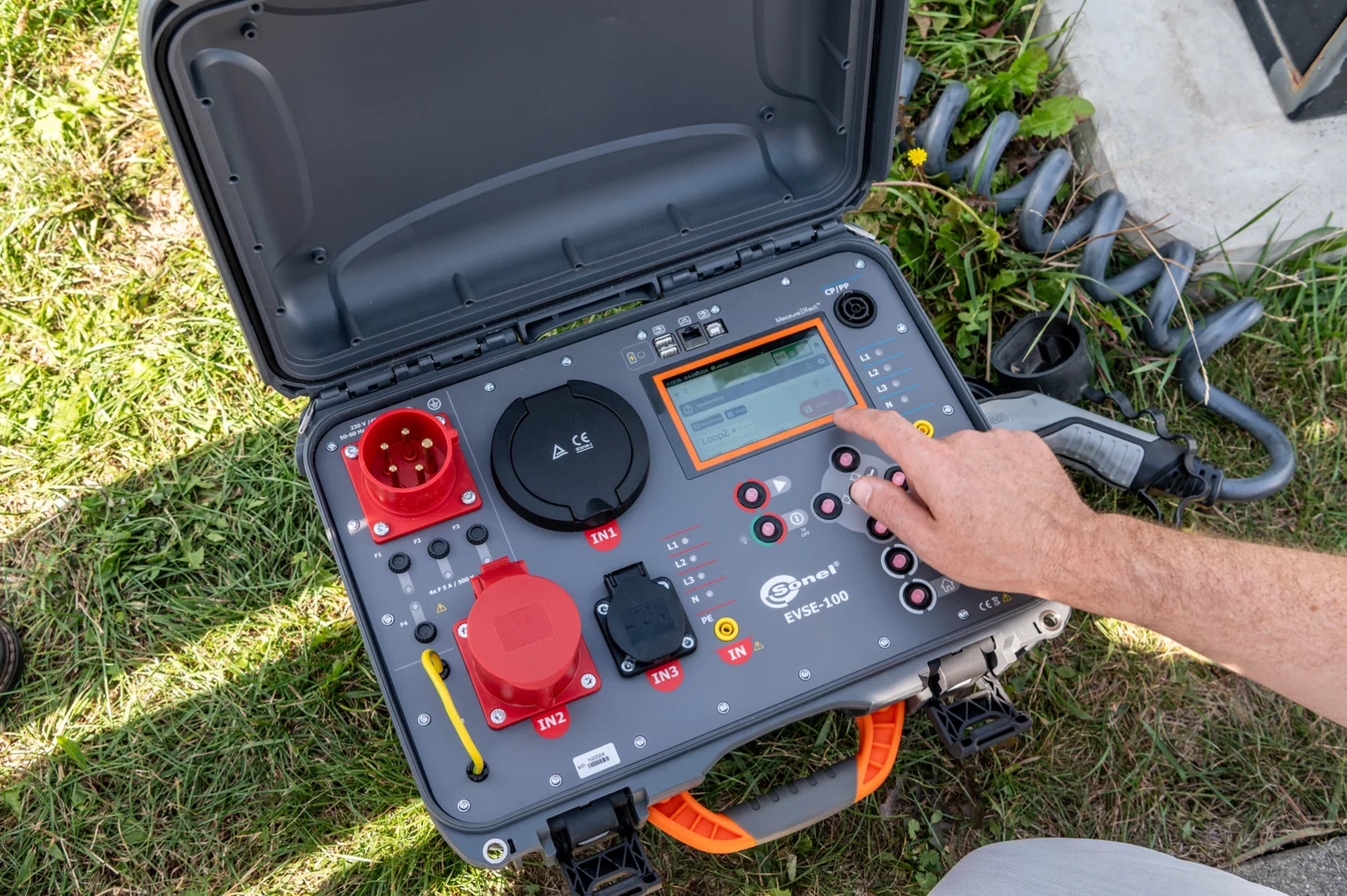

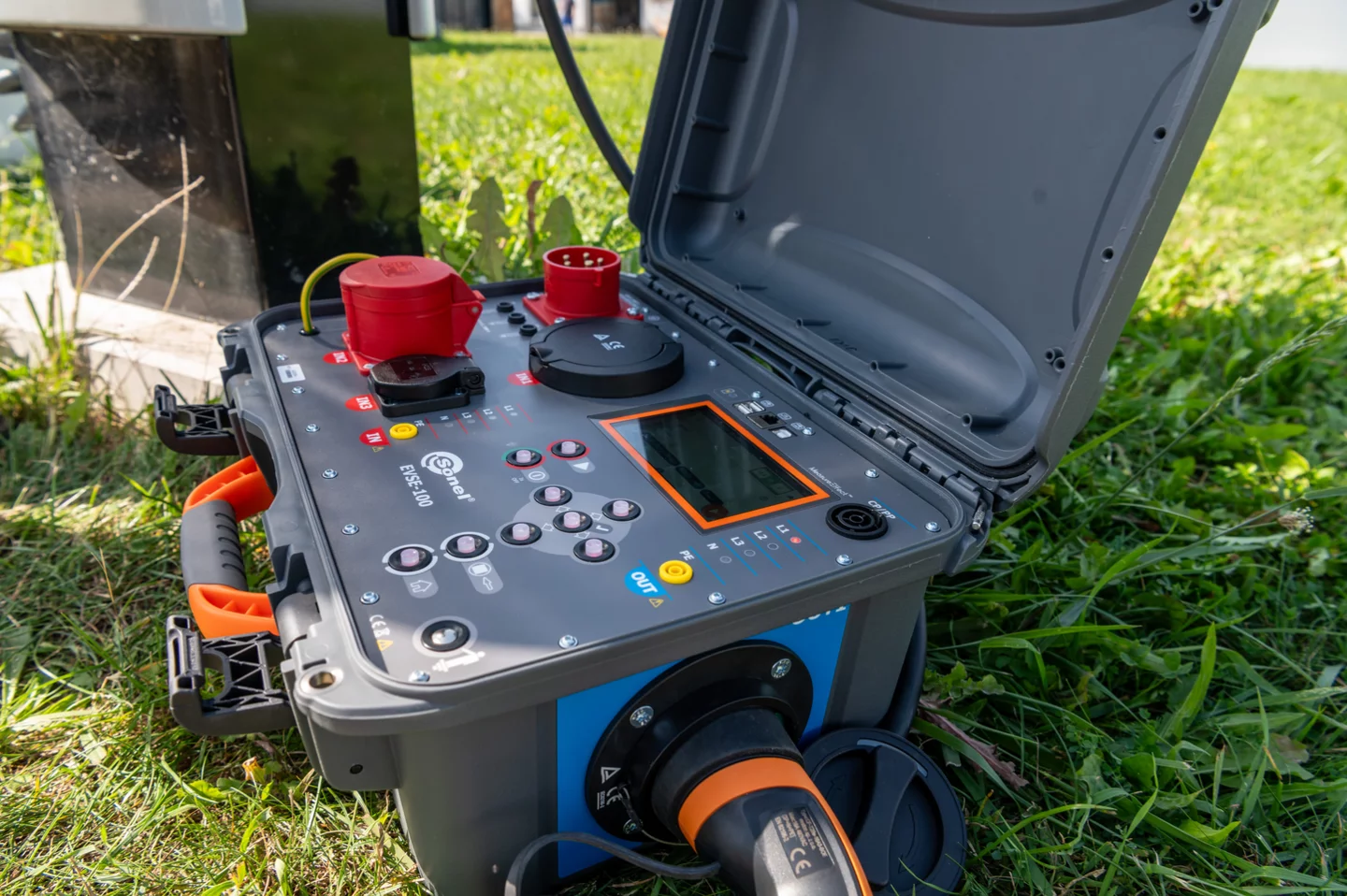

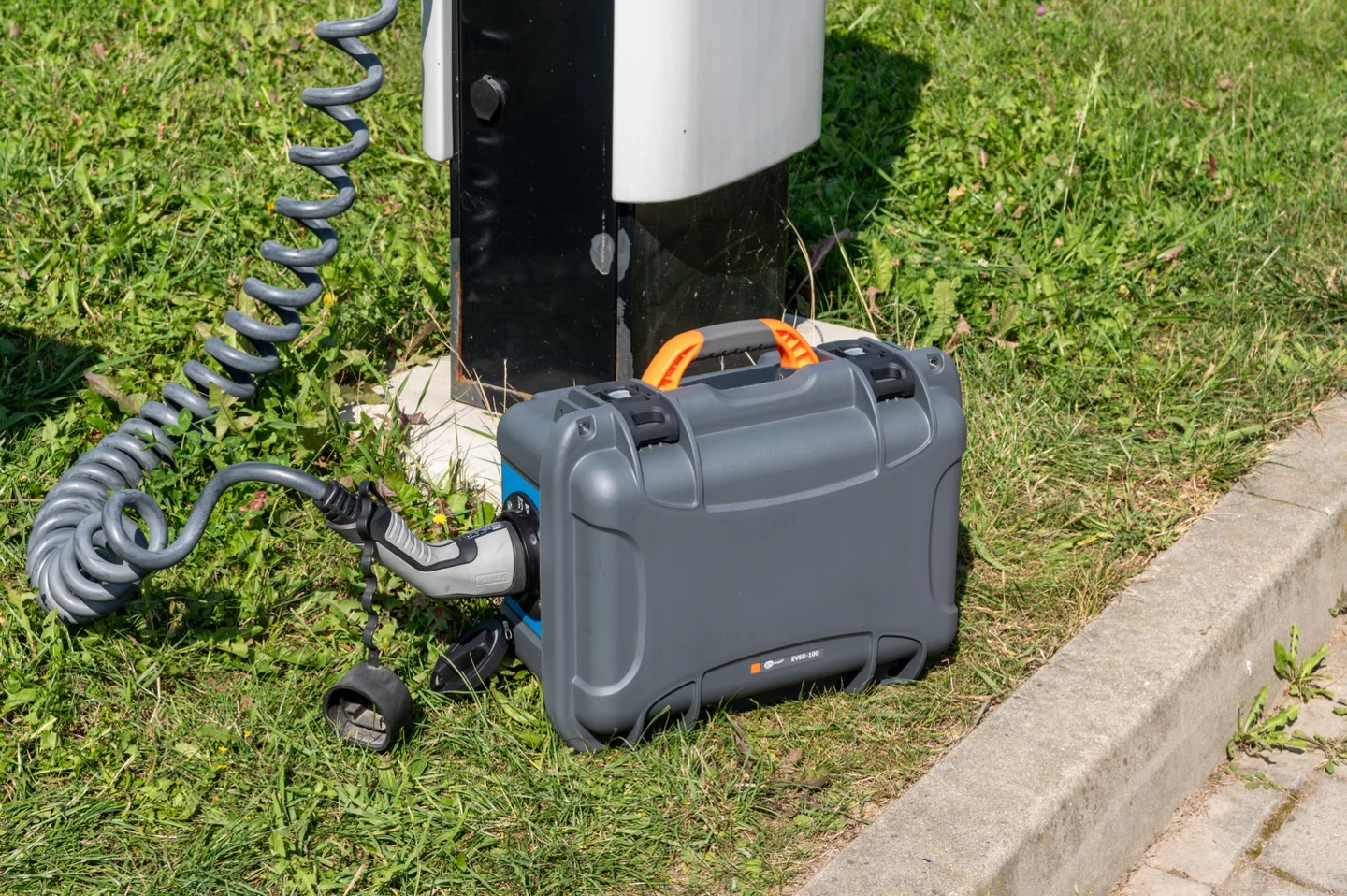

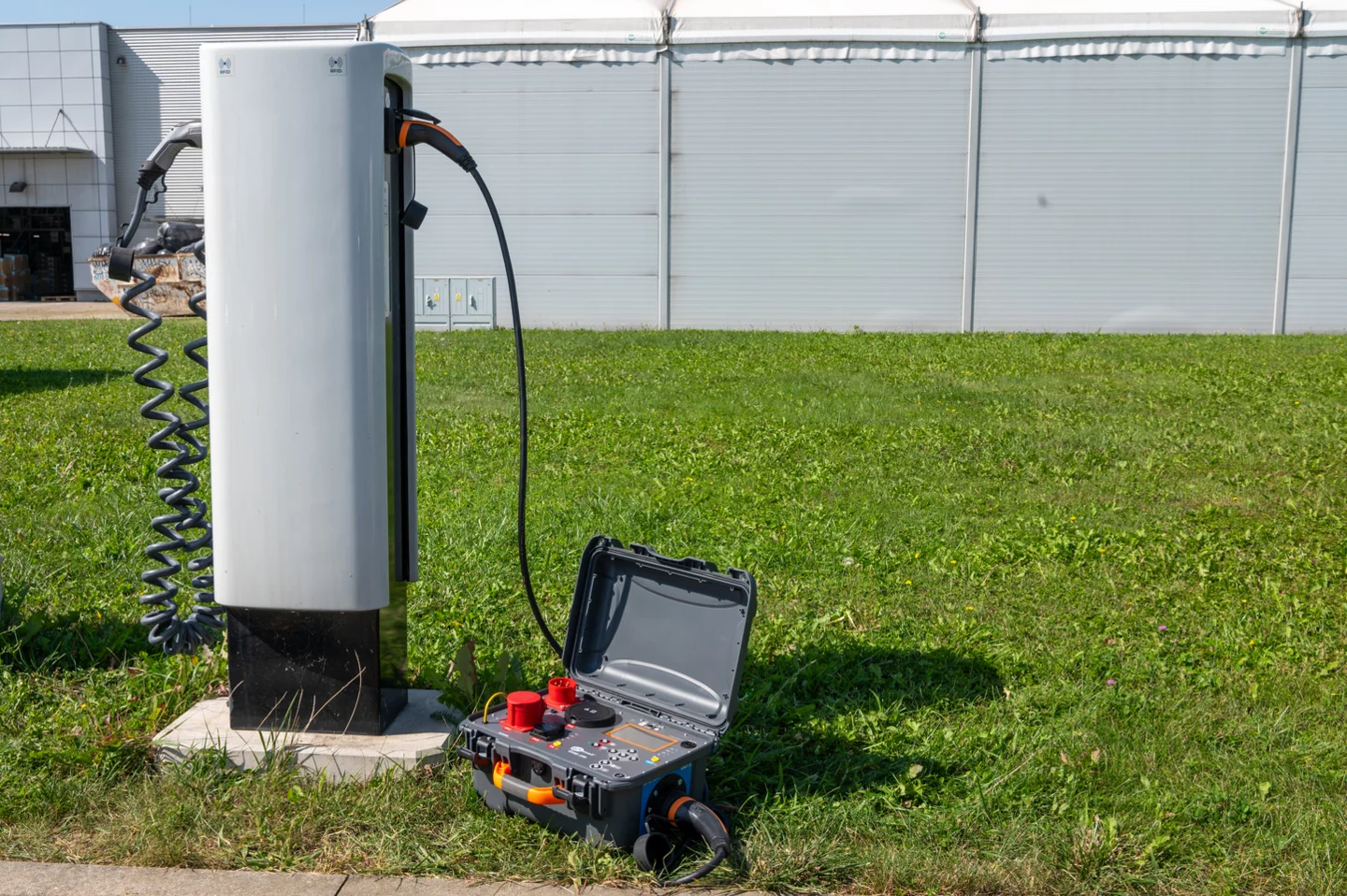

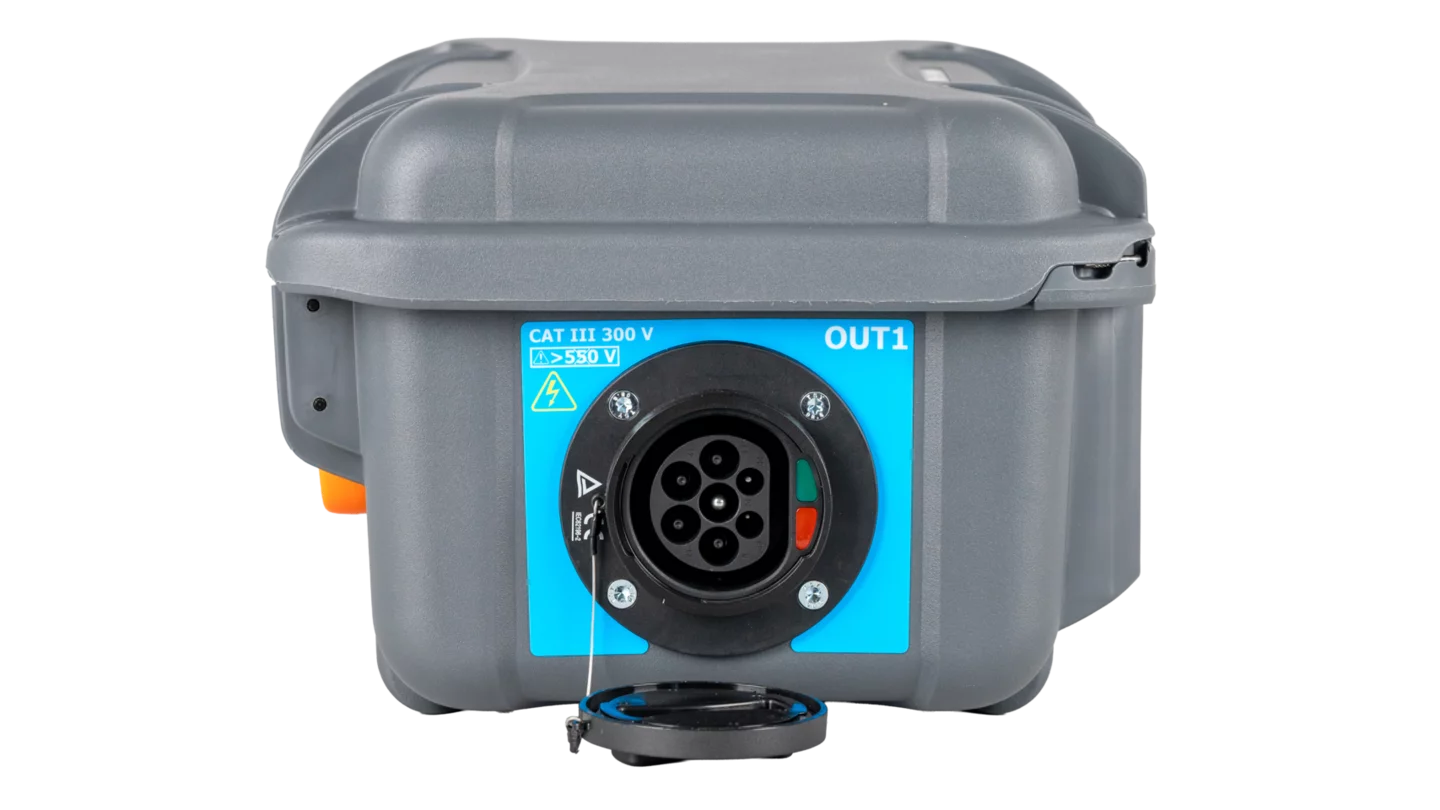

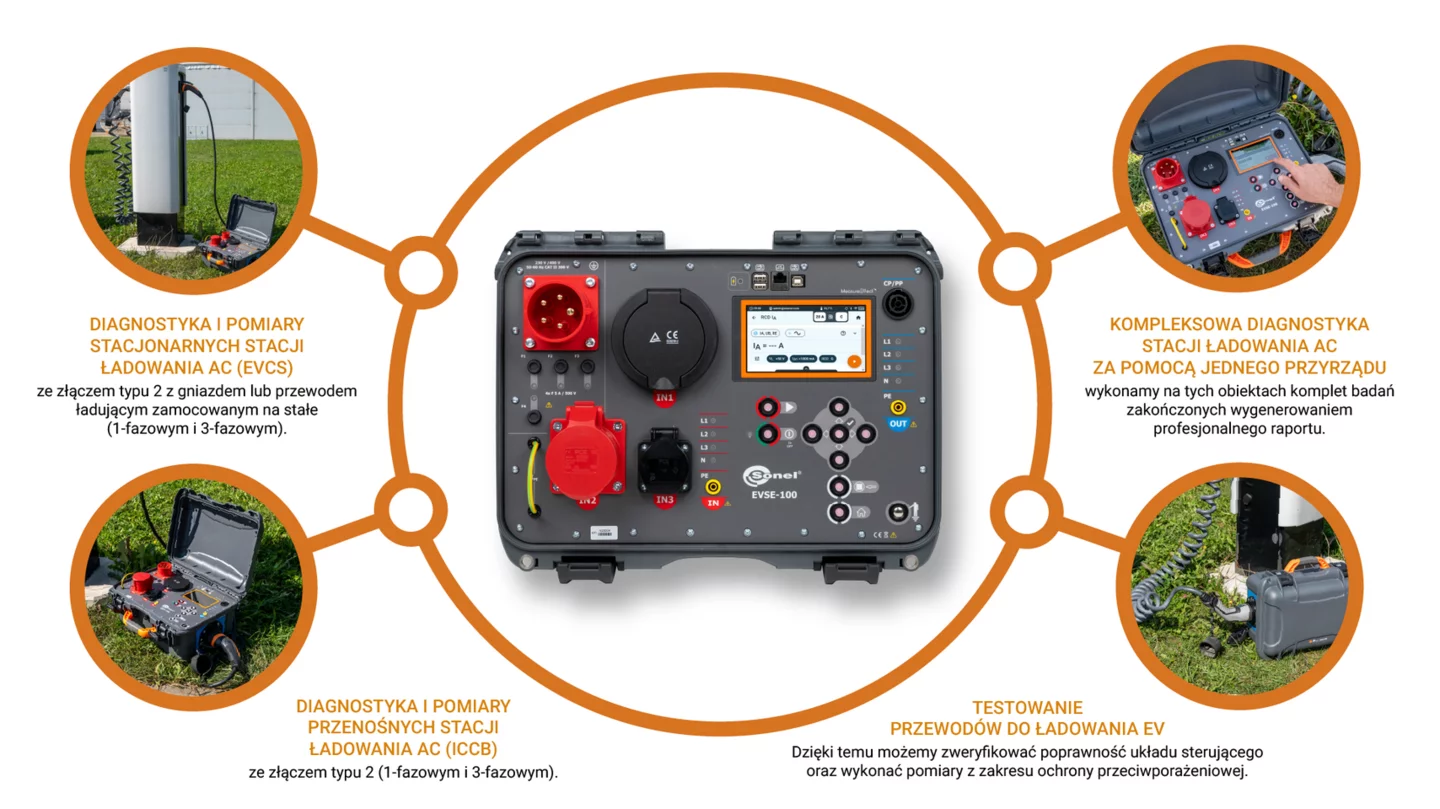

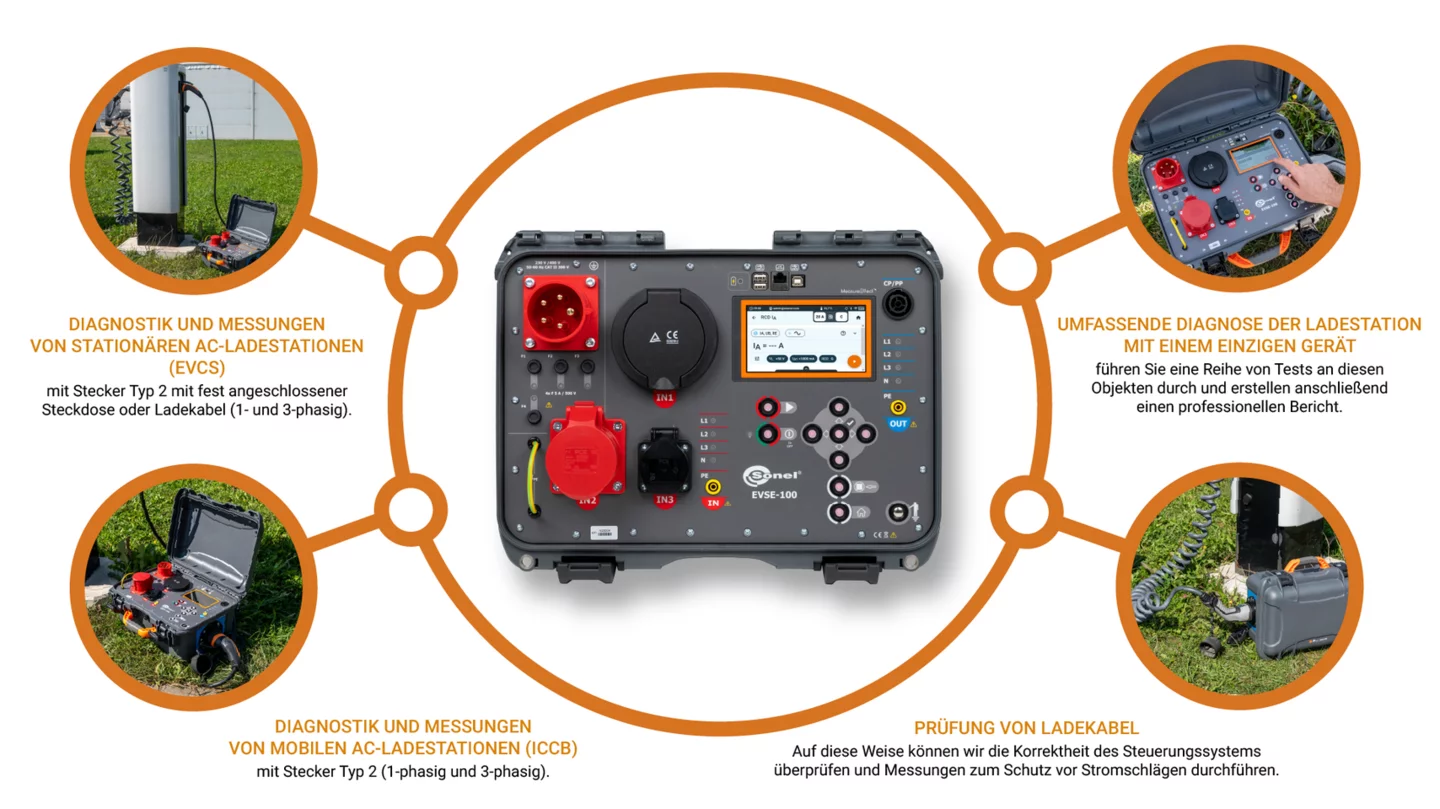

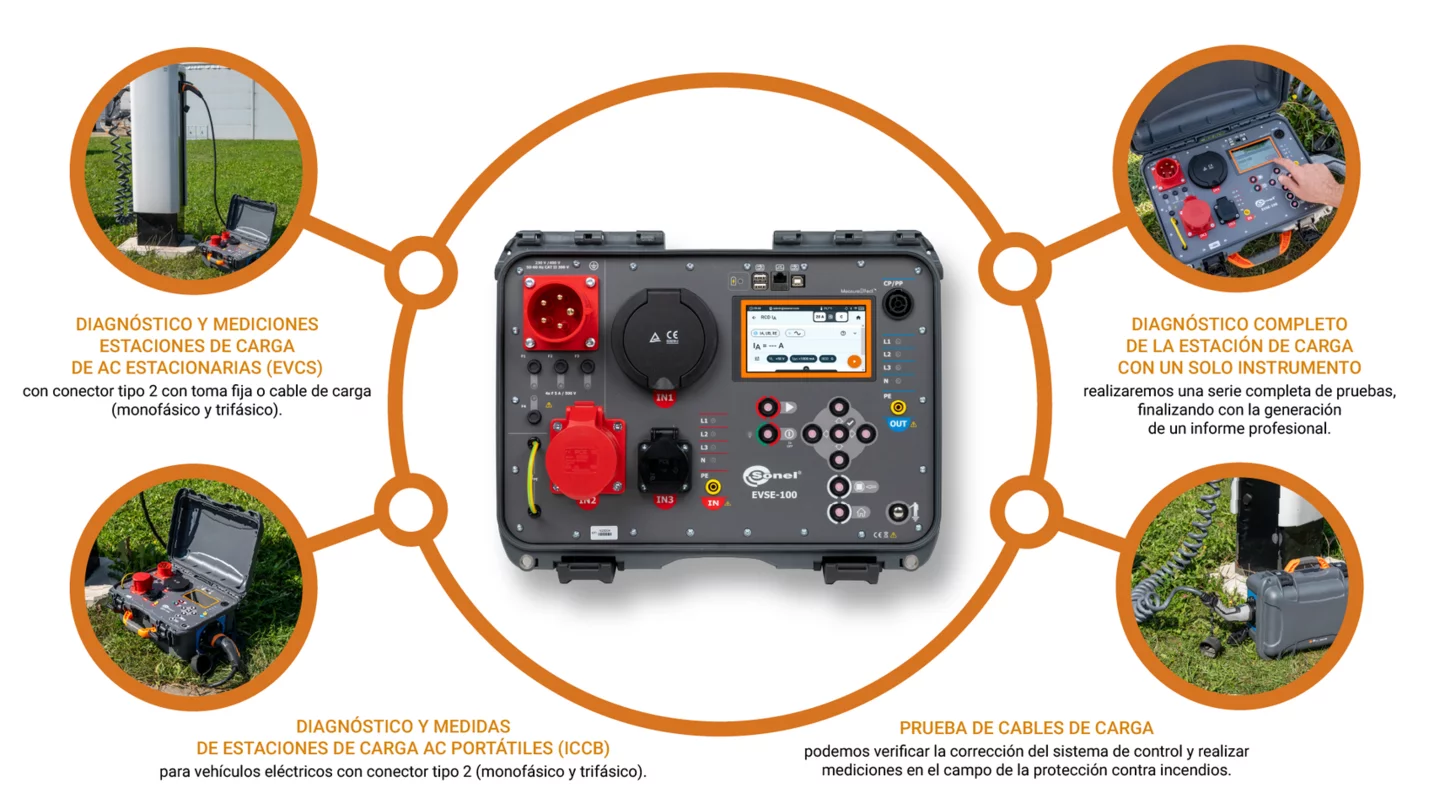

EVSE-100
Multifunktionales Prüfgerät zum Testen von Kfz-Ladestationen
Katalognummer WMDEEVSE100
ean 5907624033108
Frazy do wyszukiwarki: EVSE100
Schutzart: IP65
Messkategorie: CAT II 300 V, CAT III 300 V
Datenübertragung: USB, WI-FI, bluetooth
Display: LCD, Touch, farbig, beleuchtet
Spannungsversorgung: Akku, 230V Netz
