LKZ-2500 Pro

Ortungsgerät für Kabel und unterirdische Infrastruktur

Untergrunddetektive

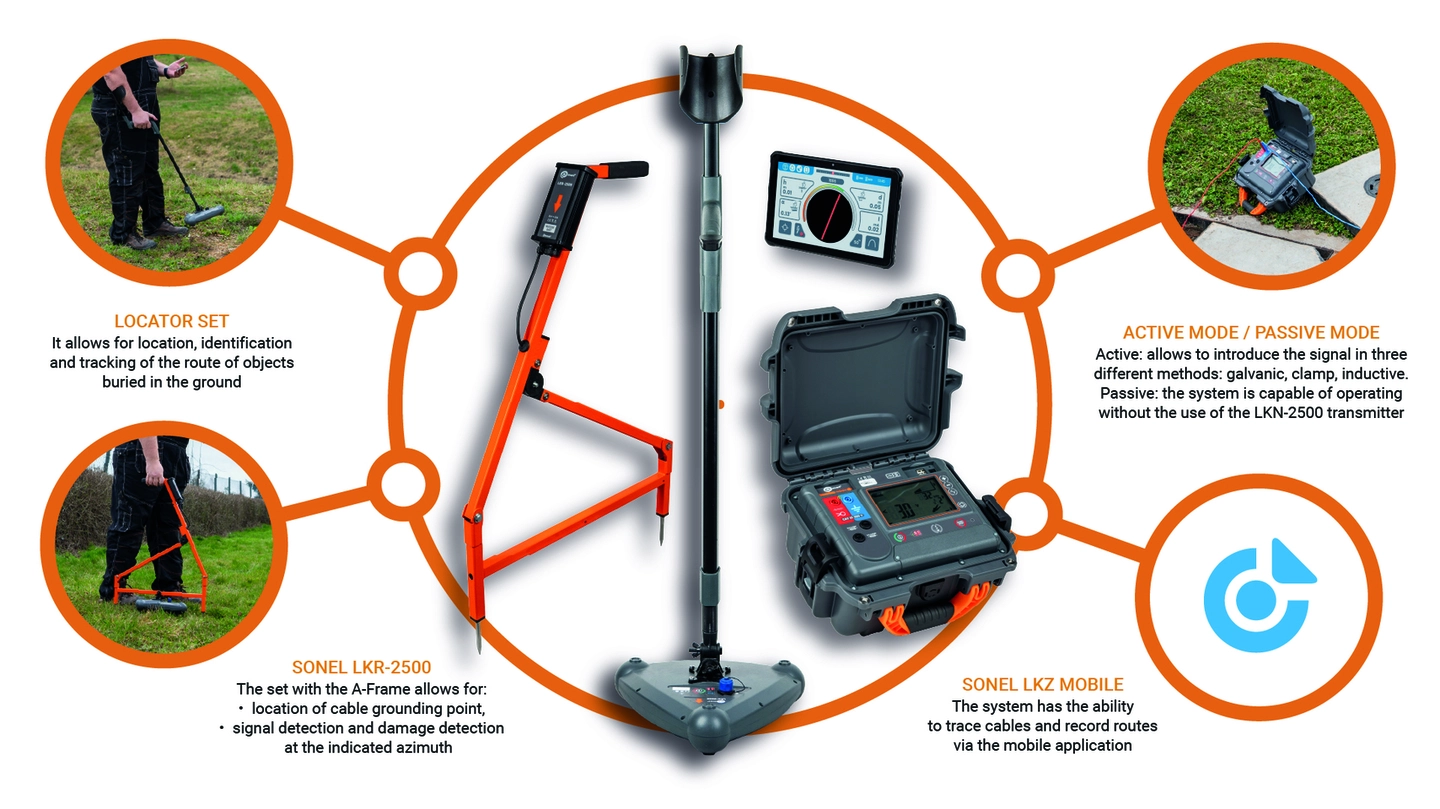

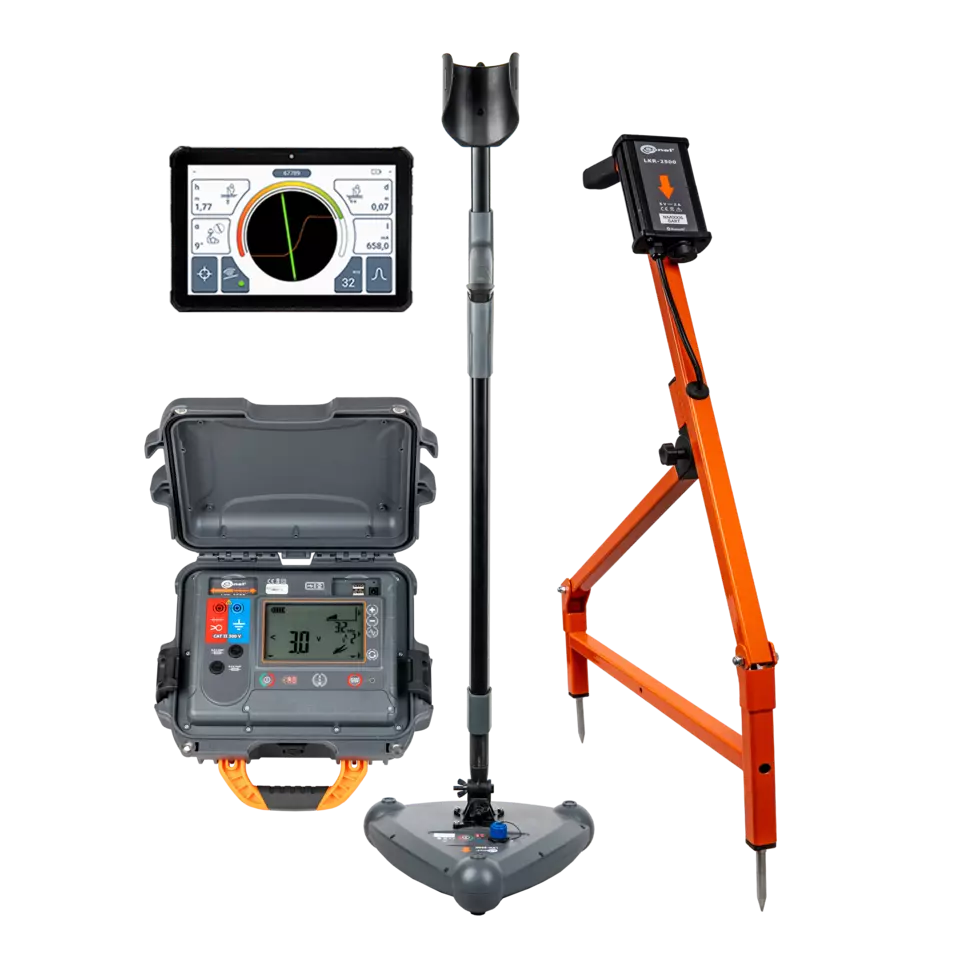

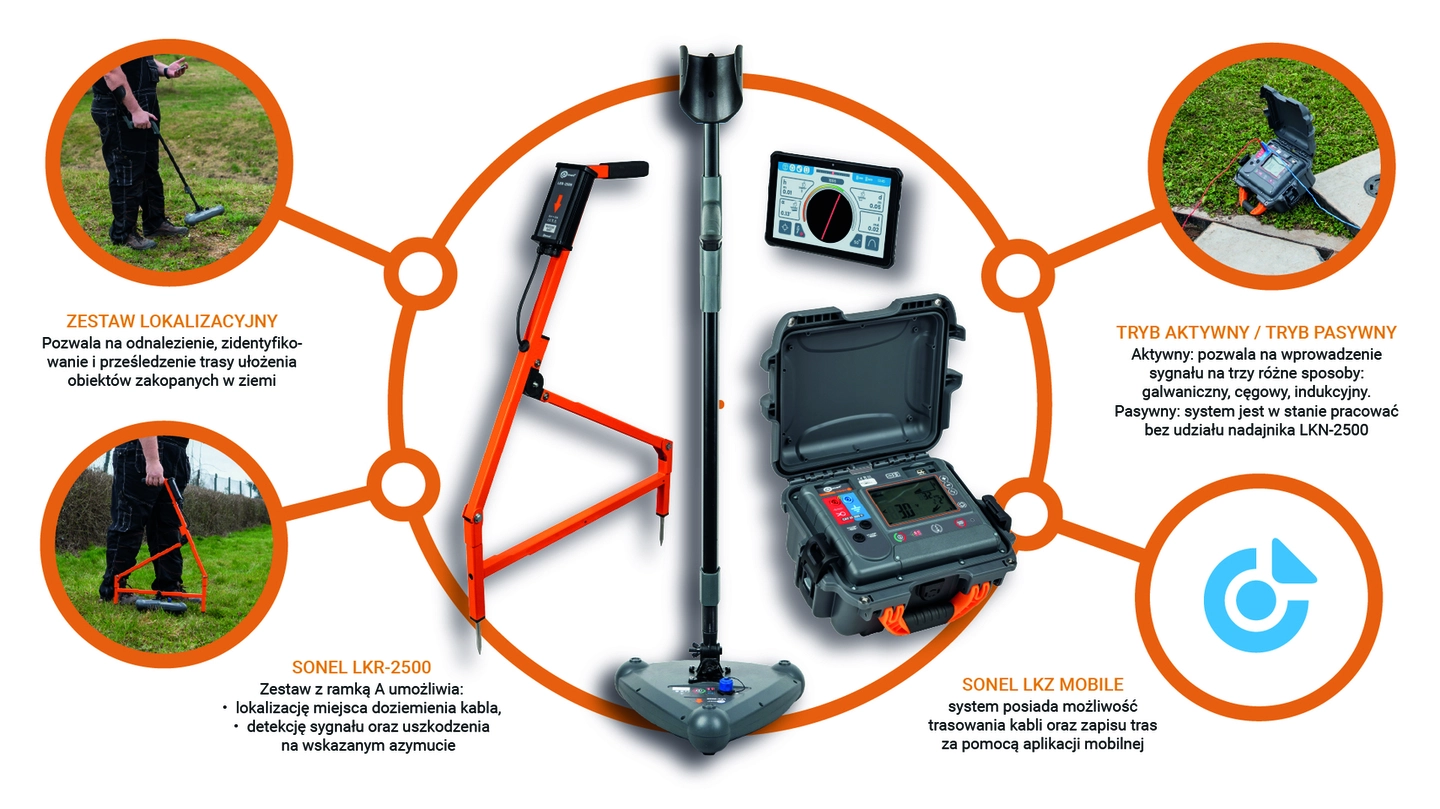

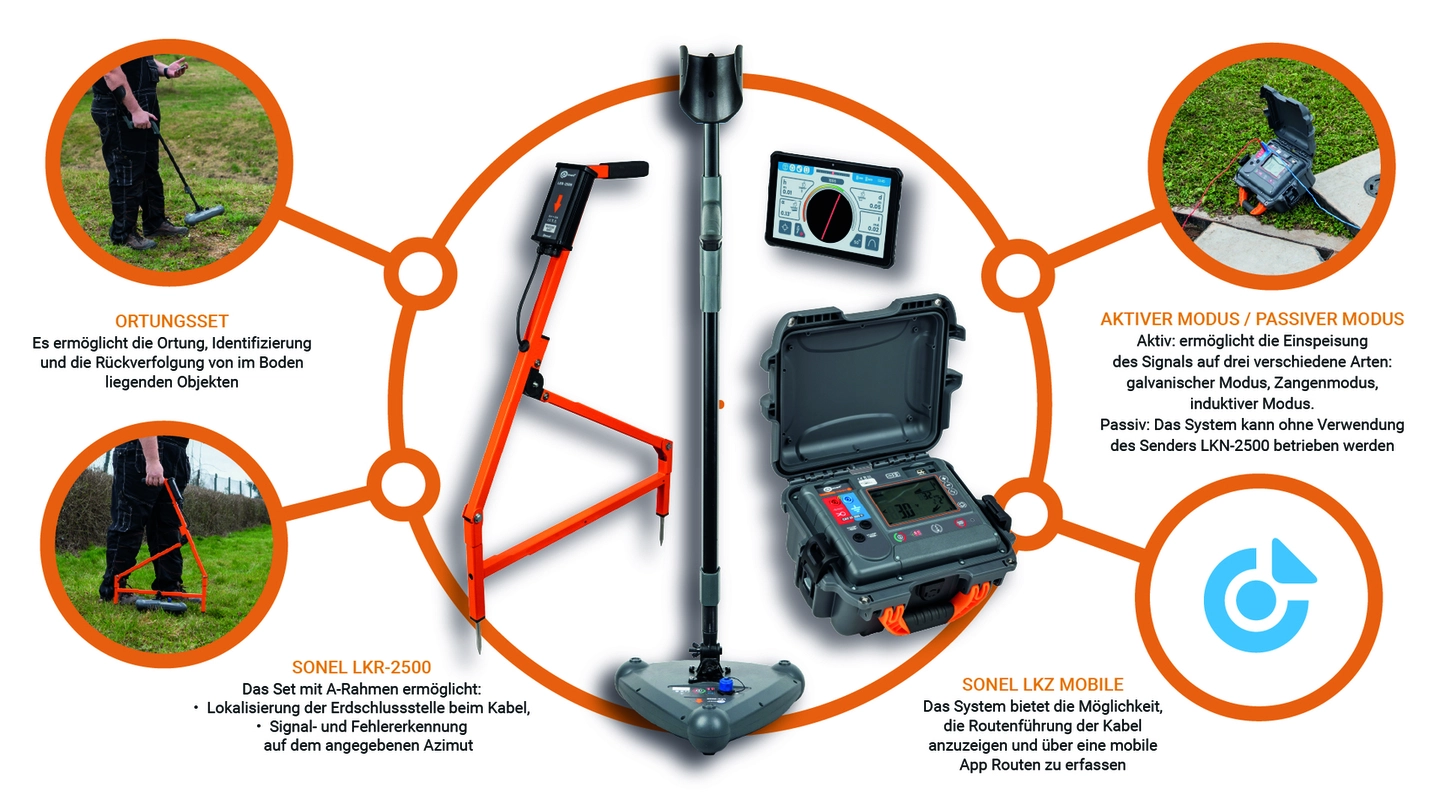

Das LKZ-Ortungsset besteht aus einem LKN-Sender und einem LKD-Detektor. Es ermöglicht die Ortung, Identifizierung und die Rückverfolgung von im Boden liegenden Objekten wie:

• Strom-, Steuerungs-, IKT- und Telekommunikationsleitungen und -kabel,
• Elemente von Blitzschutzanlagen, kathodische Schutzeinrichtungen,
• Wasser- und Abwassersysteme,
• Brennstoff- Fernleitungsanlagen (Gaspipelines, Rohrleitungen),
• Heizanlagen und isolierte Rohre.

In Verbindung mit dem LKR-Detektor (A-Rahmen) ist zusätzlich Folgendes möglich:

• Lokalisierung der Erdschlussstelle beim Kabel,
• Signal- und Fehlererkennung auf dem angegebenen Azimut.

Die Sets der LKZ-Serie sind eine wertvolle Hilfe bei Erdarbeiten in verschiedenen Bereichen wie Energie, Installation, Bau, Eisenbahn, Telekommunikation, Wasser und Sanitär, Heizung, Geodäsie und vielen anderen.

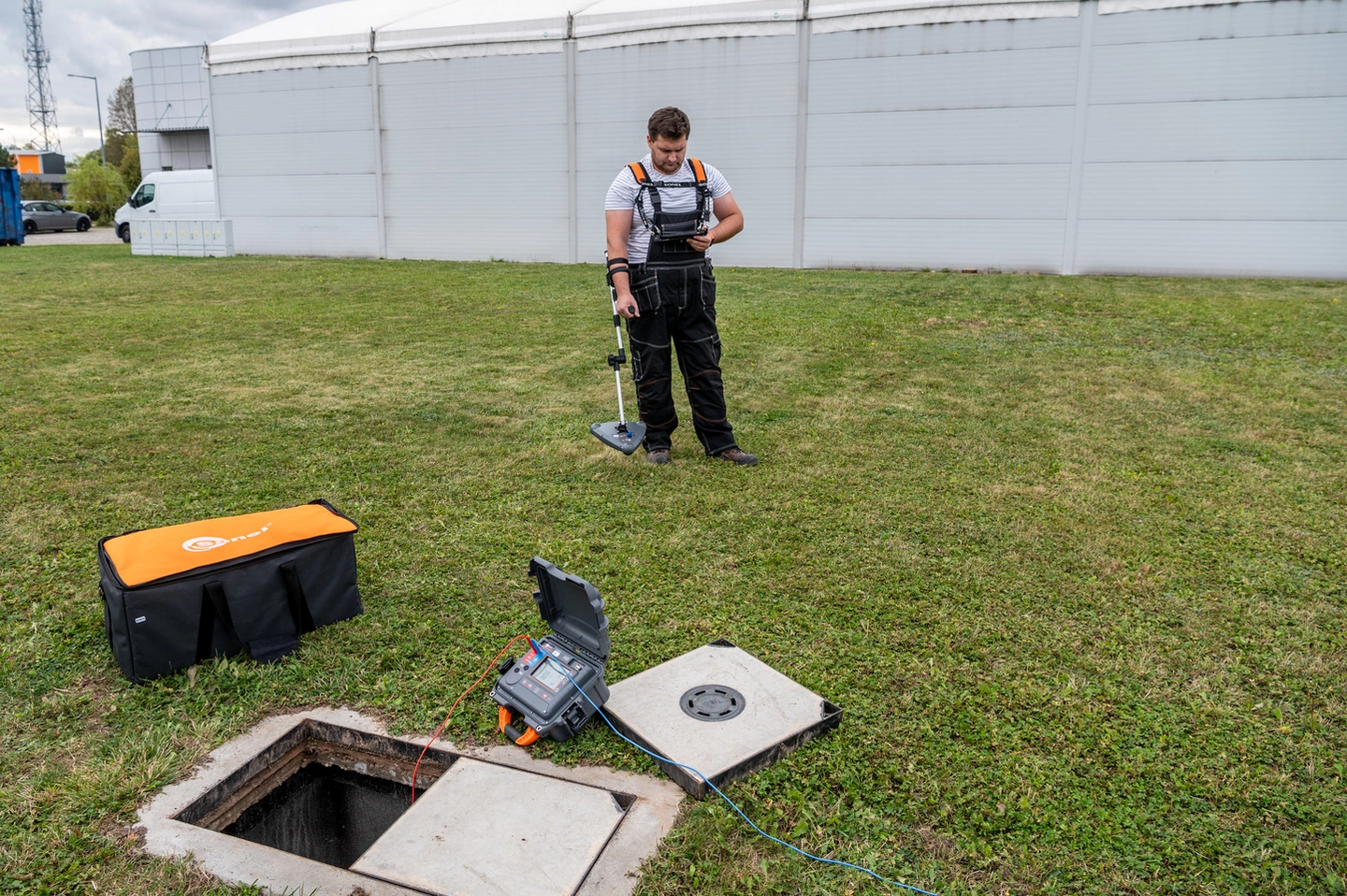

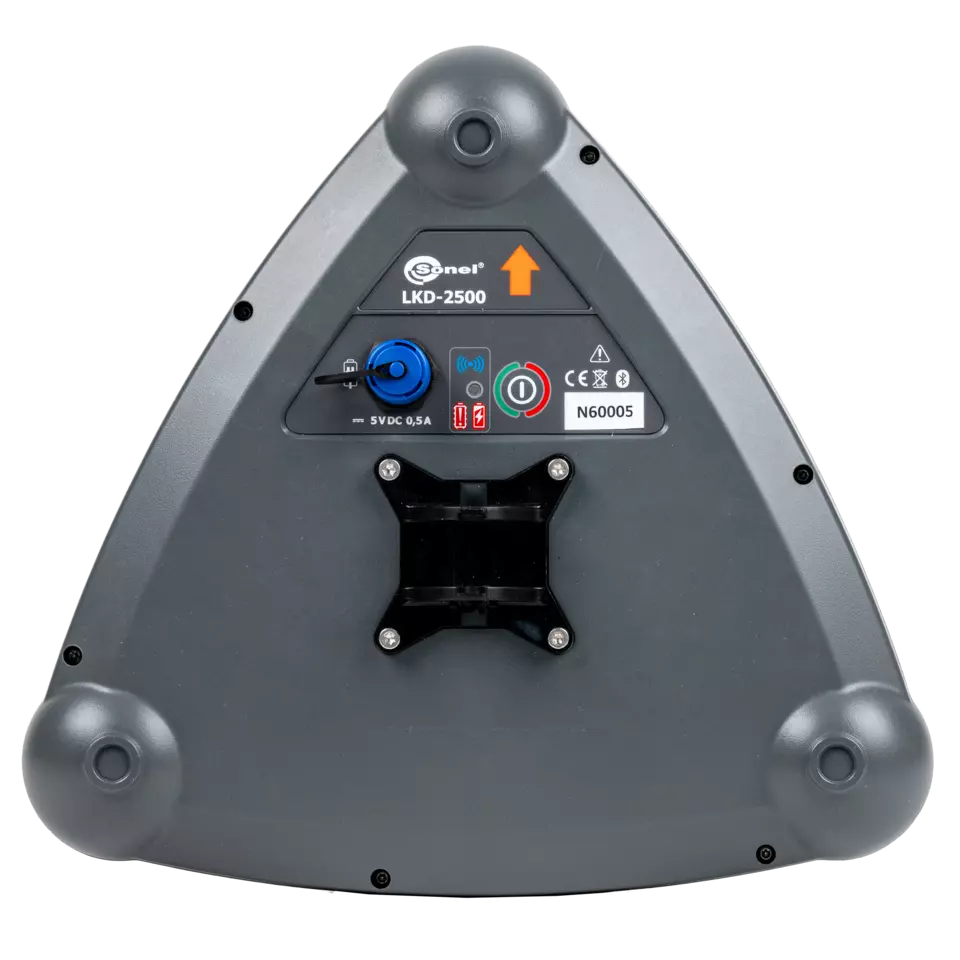

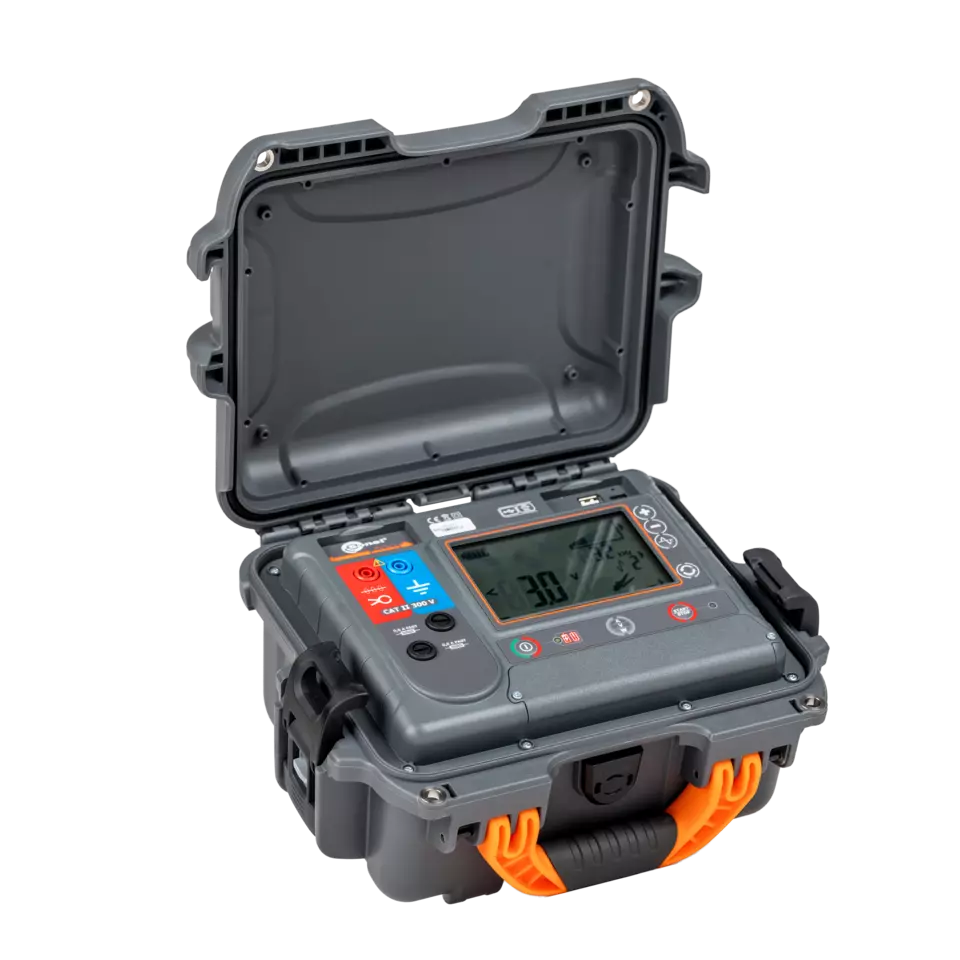

Der Sender LKN-2500 dient zum Einlesen des Ortungssignals in das aufgezeichnete Objekt. Der Detektor LKD-2500, der neben dem zu untersuchenden Objekt platziert wird, erkennt das Signal und der Detektor LKR-2500 (A-Rahmen) ermöglicht die Lokalisierung von Erdschlüssen unter der Erde. Beide Geräte informieren den Benutzer darüber über die Sonel LKZ Mobile App. Die Festlegung der Route eines Objekts und/oder der Fehlerstelle ist aufgrund der Beobachtung der Kompassanzeige sowie des Pegels des erfassten Signals möglich.

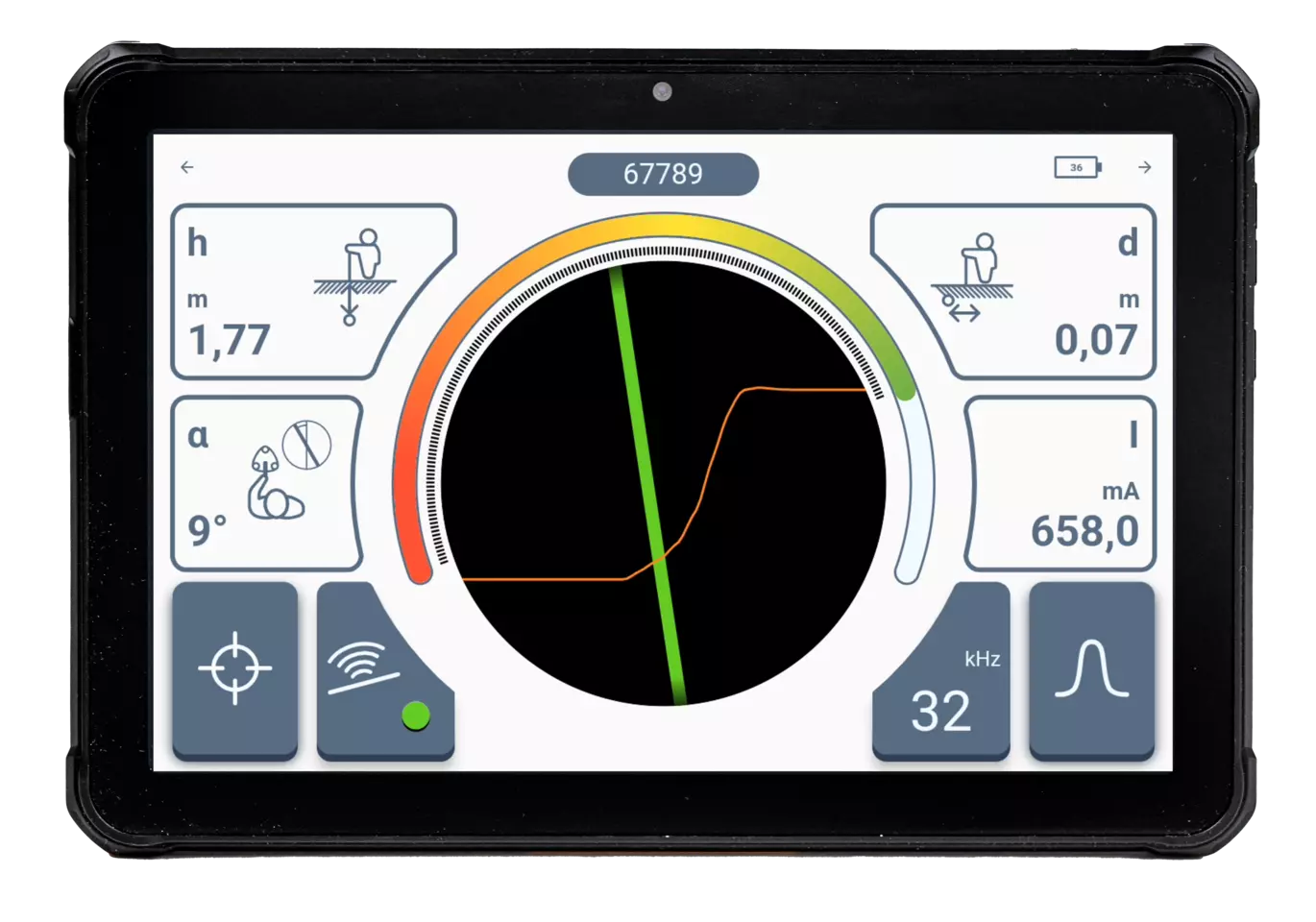

Das System bietet die Möglichkeit, die Routenführung der Kabel anzuzeigen und über eine mobile App Routen und Fehlerstellen zu erfassen. Solche Dateien können exportiert und anderen Benutzern zur Verfügung gestellt werden – auch solchen, die kein LKN-2500 / LKD-2500 / LKR-2500 zur Hand haben.

Das System kann im Passivmodus (ohne Verwendung des Senders LKN-2500) und im Aktivmodus (mit Verwendung des Senders LKN-2500) betrieben werden. Im Aktivmodus kann das Signal auf drei verschiedene Arten eingespeist werden:

• galvanischer Modus – speist das Trackingsignal über Krokodilklemmen und Messleitungen direkt in das Objekt,
• Zangenmodus – das Signal wird, durch Zangen, in das Objekt eingespeist,
• induktiver Modus – das Signal wird induktiv, mit Hilfe der internen Antenne des Geräts, in das Objekt eingespeist.
