MPI-530

Multifunktions-Installationsprüfgerät

Funktionen

Das Messgerät bietet eine Vielzahl von Funktionen. Es vereint die Funktionalität mehrerer Geräte und gewährleistet dabei aber eine gleichbleibend hohe Genauigkeit.

• Das MPI-530 kann für alle Messungen zur Inbetriebnahme von elektrischen Anlagen gemäß den geltenden Vorschriften verwendet werden:
  • Kurzschlussschleifenimpedanz (auch in Stromkreisen mit RCDs),
  • Parameter von RCDs,
  • Isolationswiderstand,

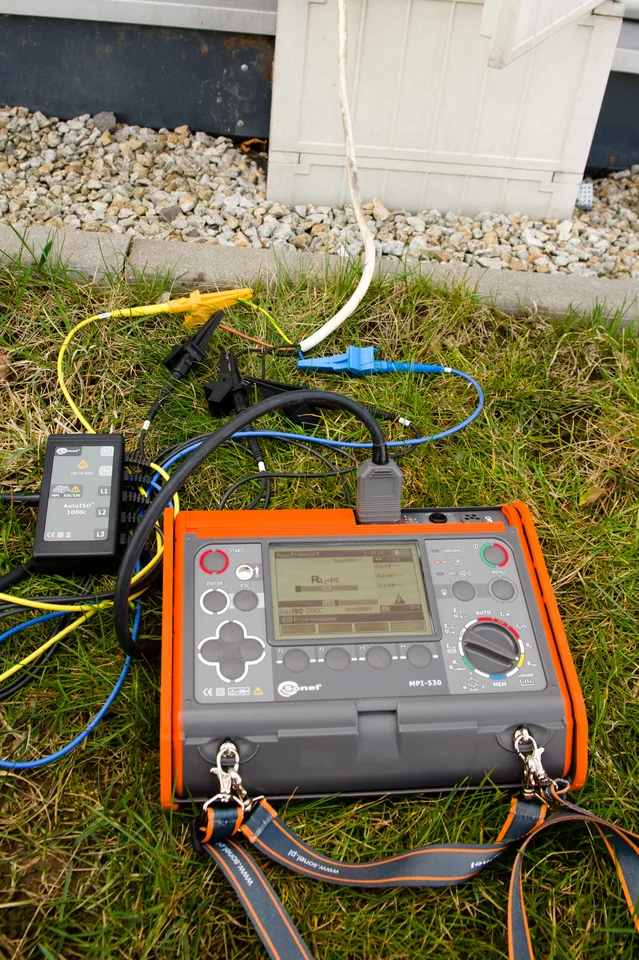

  • Erdungswiderstand (4-Leiter Messmethode + spezifischer Erdwiderstand),
  • Durchgängigkeit von Schutzleitern und Potenzialausgleich,

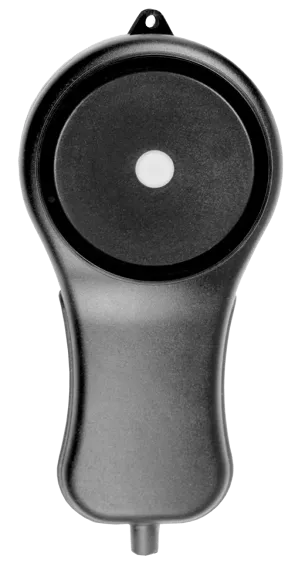

  • Lux-Messung,
  • Phasensequenz,
  • Motordrehfeld.

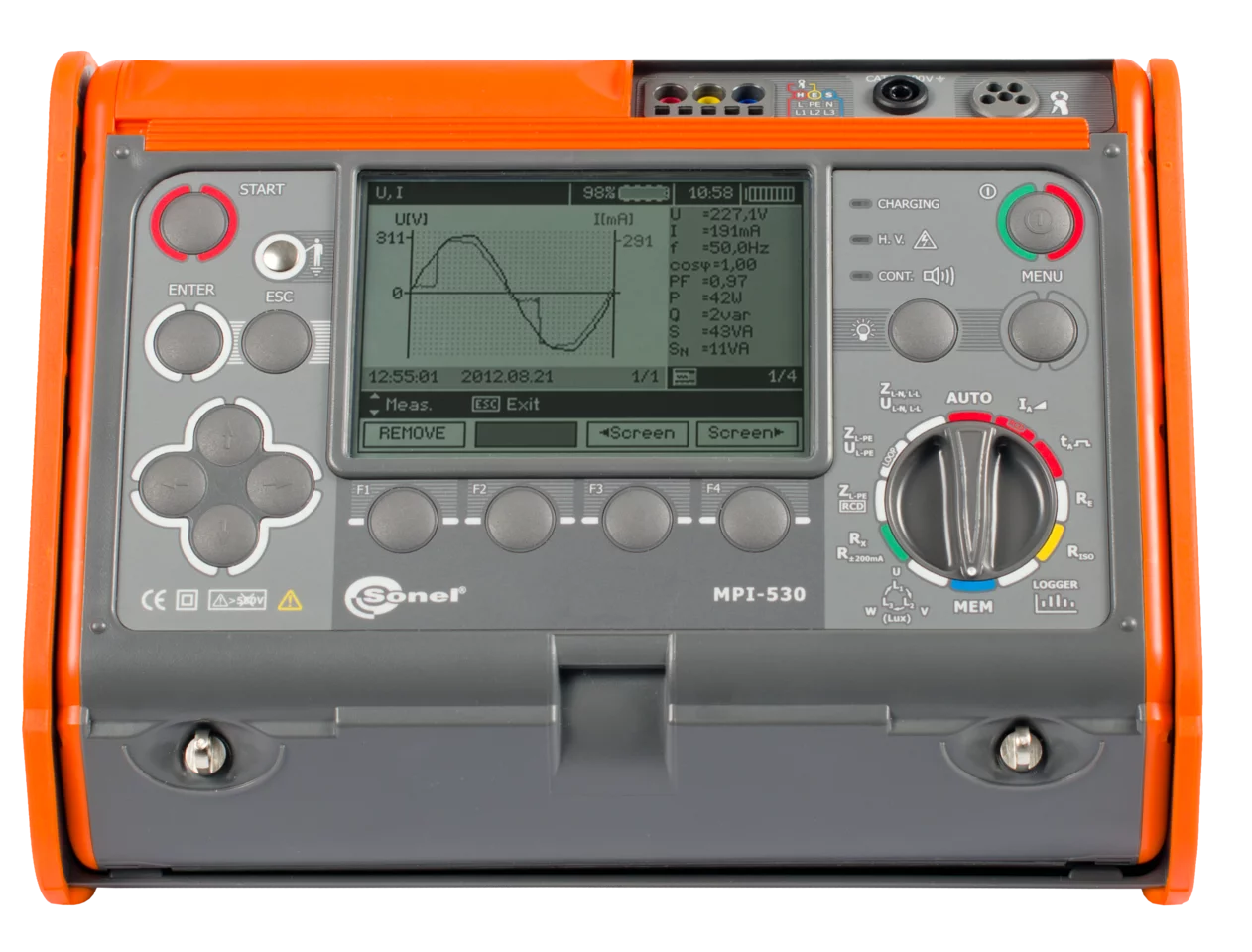

• Das MPI-530 kann zur Aufnahme von 50/60 Hz Netzparametern verwendet werden:
  • Spannung L1 – Durchschnittswerte im Bereich bis 500 V,

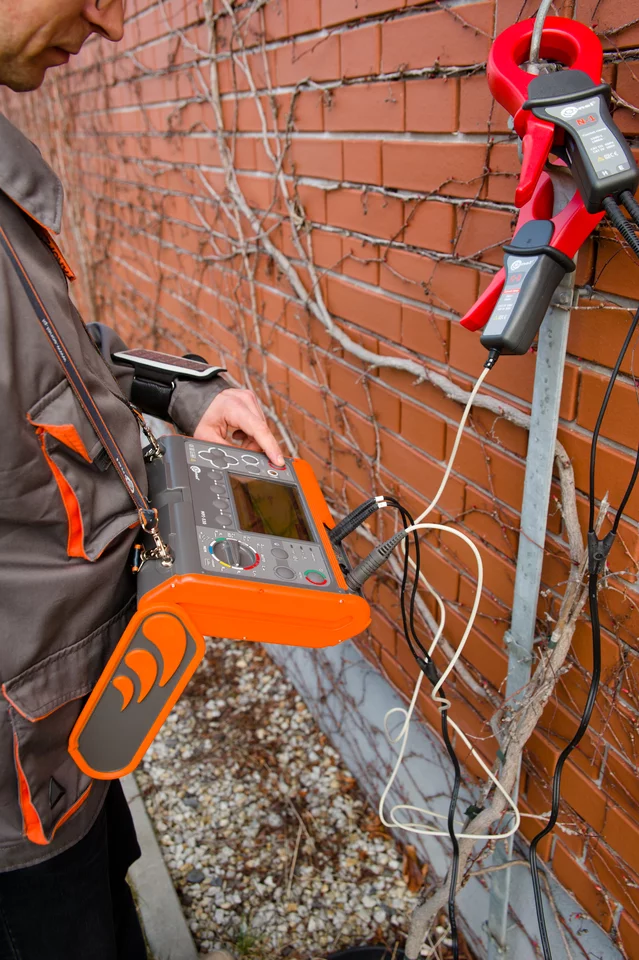

  • Strom L1 – Durchschnittswerte, Strommessung im Bereich bis 3 kA (Stromzangenabhängig),
  • Frequenz im Bereich von 40 Hz – 70 Hz,
  • Wirk- (P), Blind- (Q) und Schein- (S) leistung,
  • Leistungsfaktor (PF), cosφ,

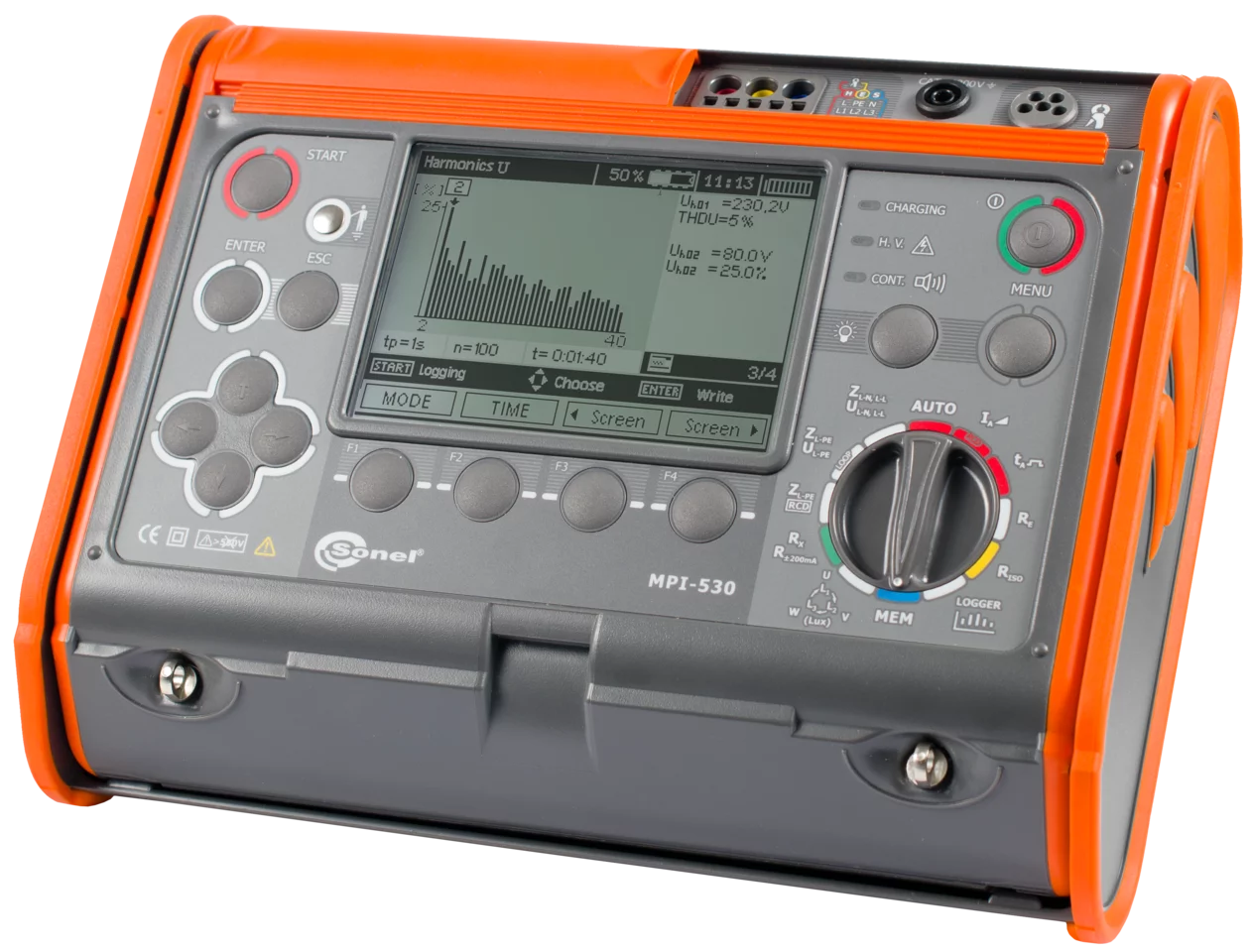

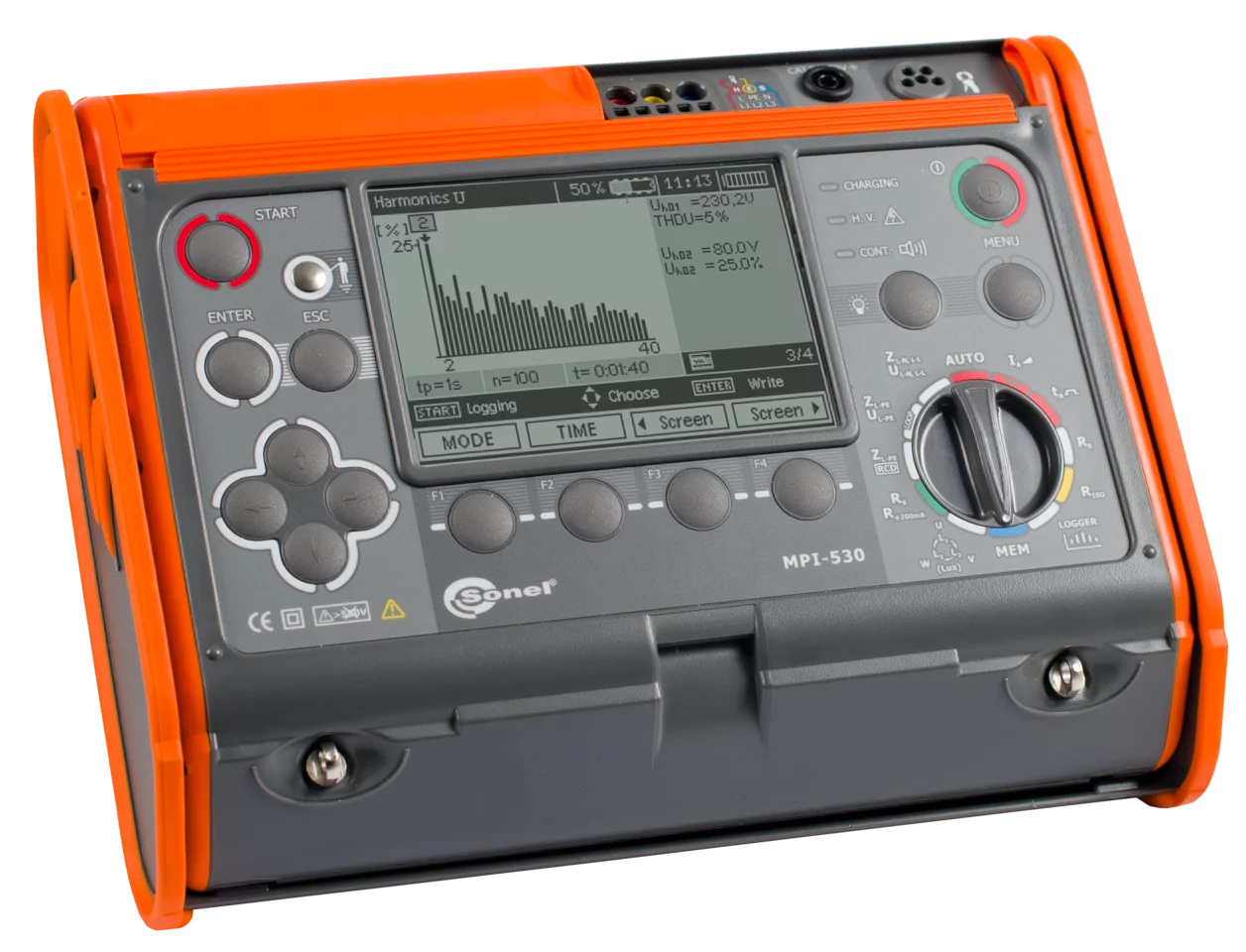

  • Harmonische (bis zur 40. von Spannung und Strom),
  • Gesamtverzerrungsfaktor (THD) von Spannung und Strom.

Überprüfung der elektrischen Sicherheit

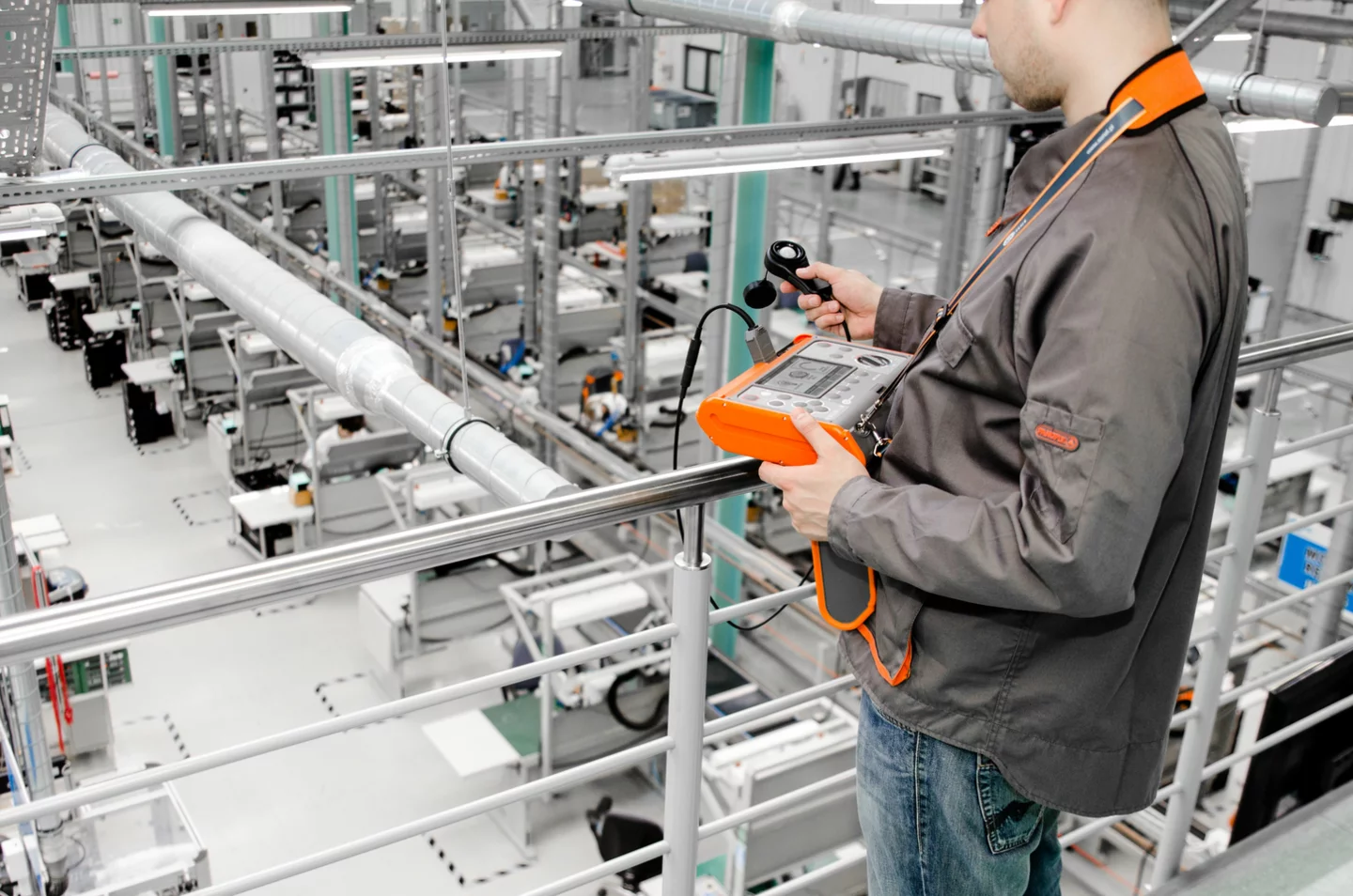

Dieses Gerät kann zur Überprüfung der Sicherheit elektrischer Anlagen in Haushalten und Industrie verwendet werden. Die Messungen können einfach automatisiert werden durch:

• Prüfung von Fehlerstromschutzschaltern im Auto-Modus,

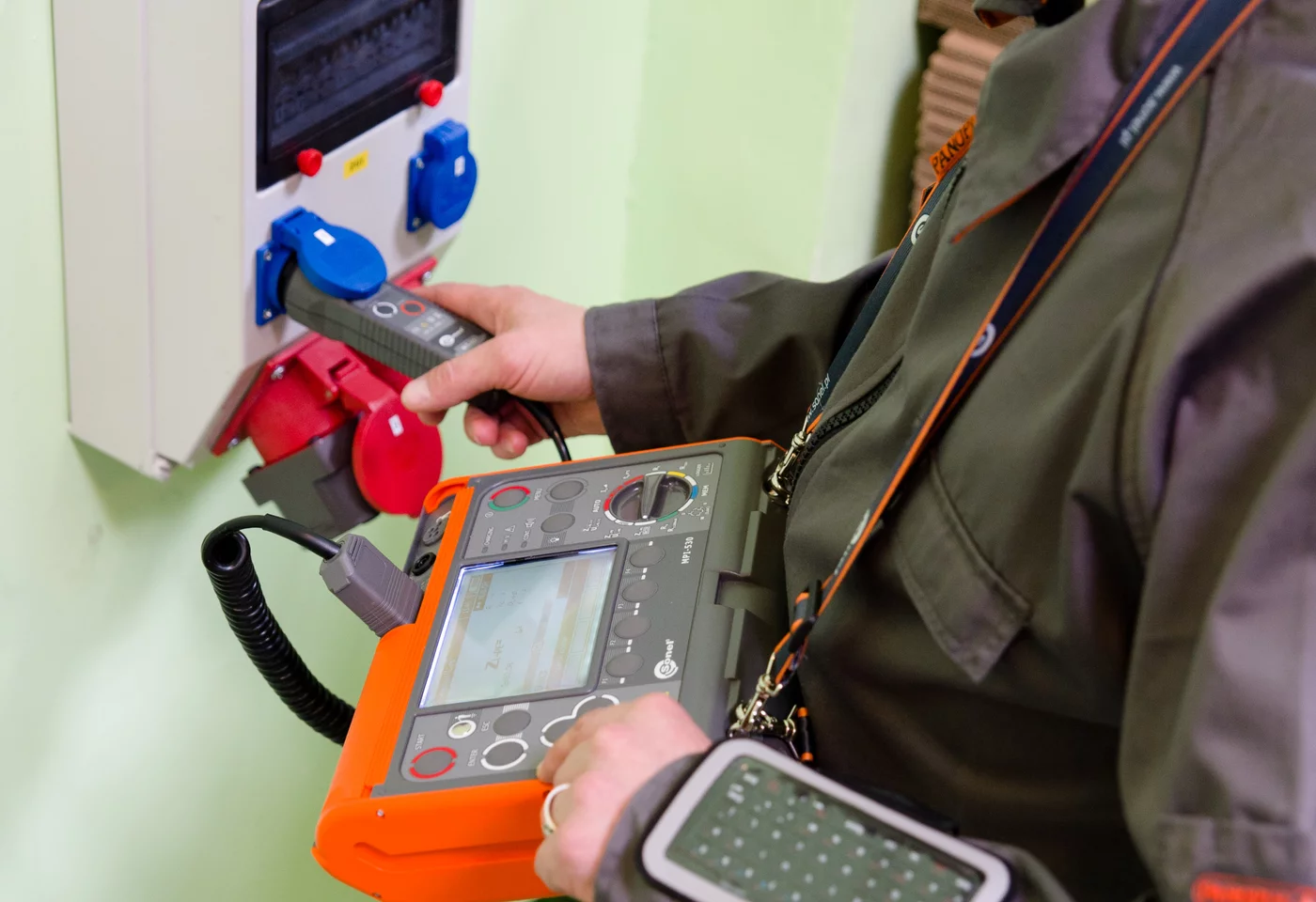

• Verwendung des Adapters Typ WS für die Prüfung der Anlage über eine 230 V-Standard-Steckdose,
• Einsatz von AutoISO-1000C Adapter zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen.

Speicherstruktur

Die Speicherstruktur ist „baumartig“ aufgebaut. Sie kann Zehntausende von Ergebnissen in der Konfiguration KUNDE-PRÜFLING-ORT-MESSPUNKT speichern, was in späteren Phasen zur Erstellung eines übersichtlichen Prüfprotokolls beiträgt. Diese Struktur kann vor Arbeitsbeginn im Messgerät vorbereitet werden. Die Eingabe von Daten in das Gerät wird durch eine QWERTZ-Tastatur mit Bluetooth-Kommunikationsmodul erleichtert.

Integriertes Hilfemenü

Das Gerät verfügt über integrierte Hilfemenüs mit Messdiagrammen. Dank dieser können Sie einfach und schnell überprüfen und sicherstellen, wie Sie das Gerät an ein bestimmtes System, je nach Art der Messung anschließen müssen.

Erhöhte Widerstandsfähigkeit

Das MPI-530 ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP54 Gehäuse gewährleistet. Es ist zusätzlich äußerst robust gegen mechanische äußere Einwirkungen. Ein spezielles Design des Deckels schützt ebenfalls das Display vor Beschädigung. Trotz des Designs zum Schutz des Gerätes ist dennoch eine komfortable Verwendung und Transport gegeben.

Schnittstellen und Software

Es können Messdaten ganz einfach über eine drahtlose Bluetooth-Verbindung auf den Computer übertragen werden. Um einen Bericht der Messungen zum Schutz gegen elektrischen Schlag zu erstellen, verwenden Sie die Software Sonel Reports PLUS. Das Speichern der heruntergeladenen Daten in den gängigsten Formaten und das Ausdrucken erfolgt über die kostenlose Software Sonel Reader.
