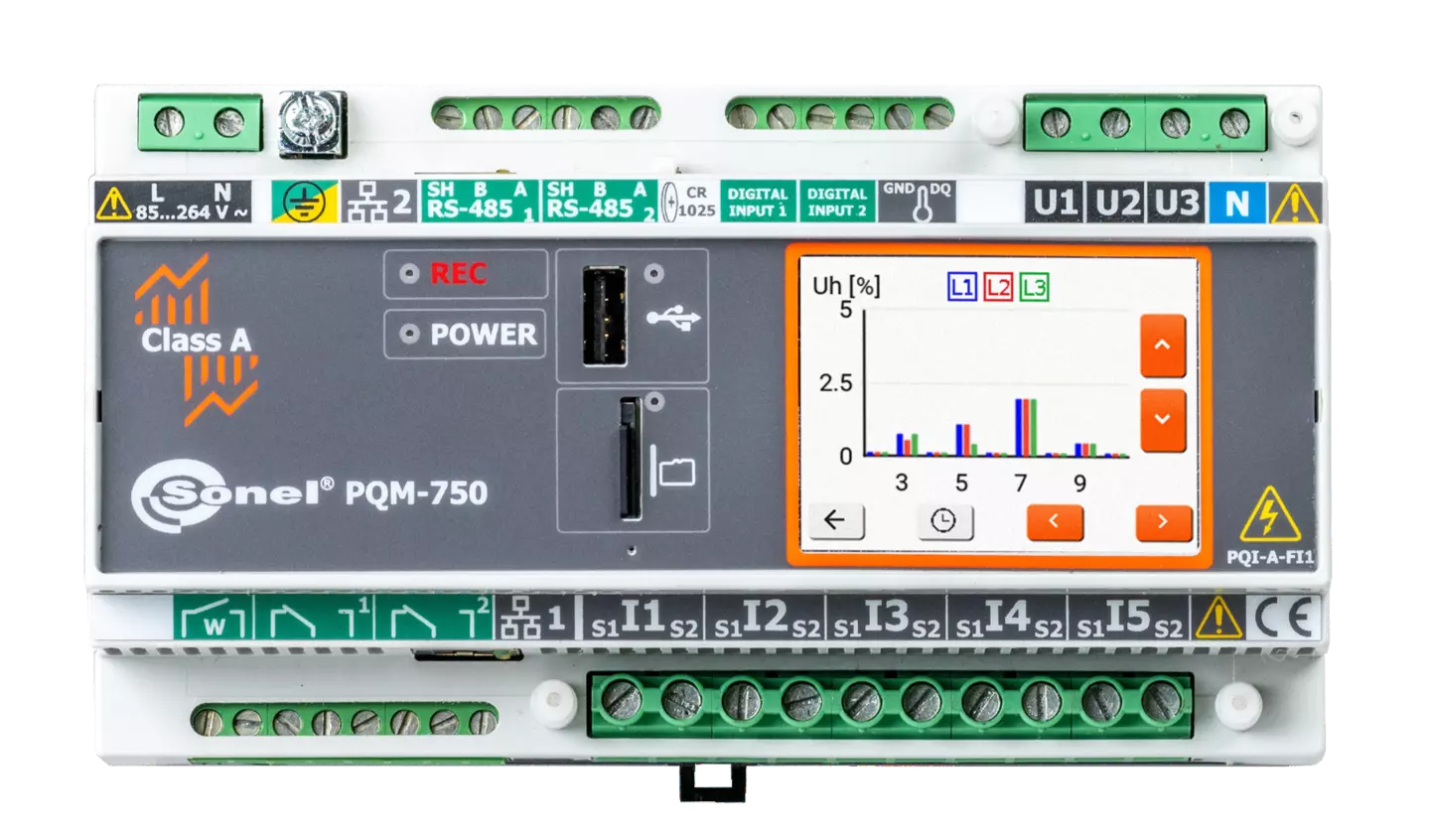

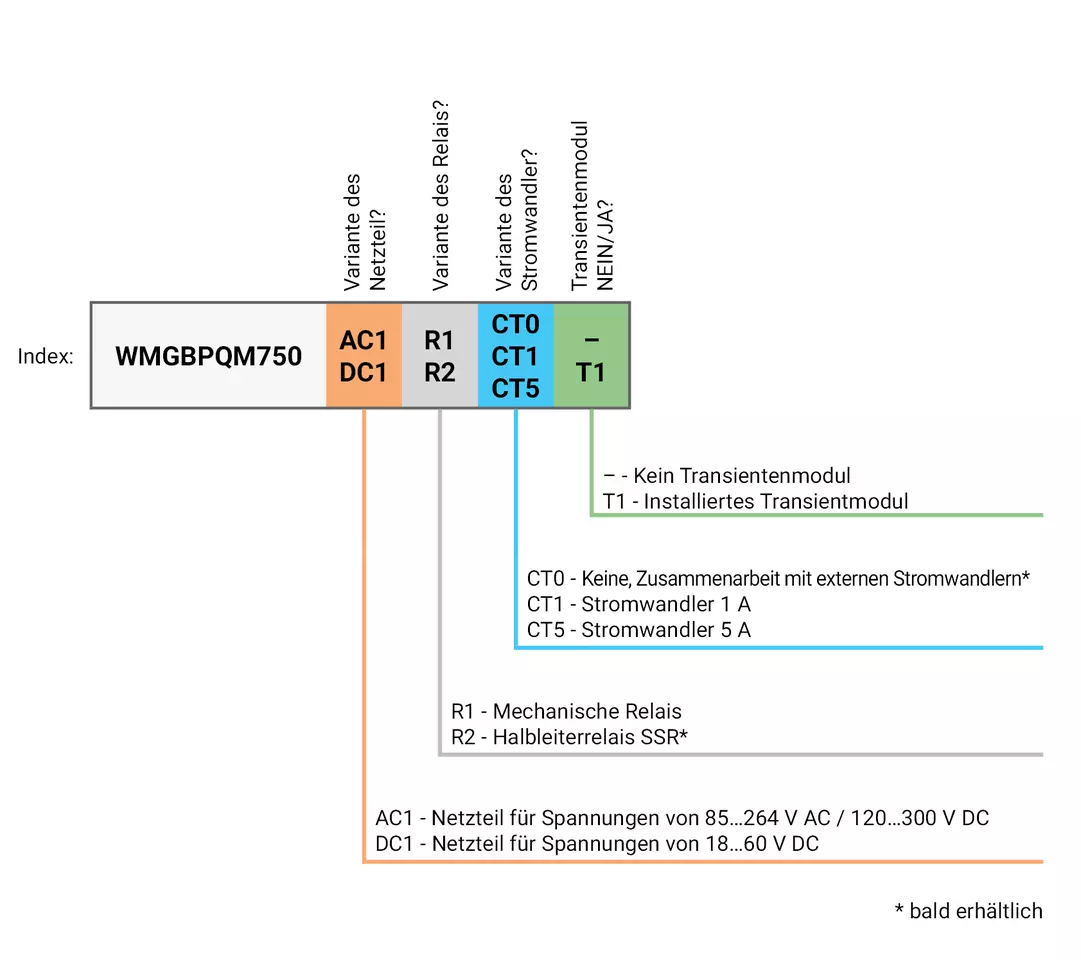

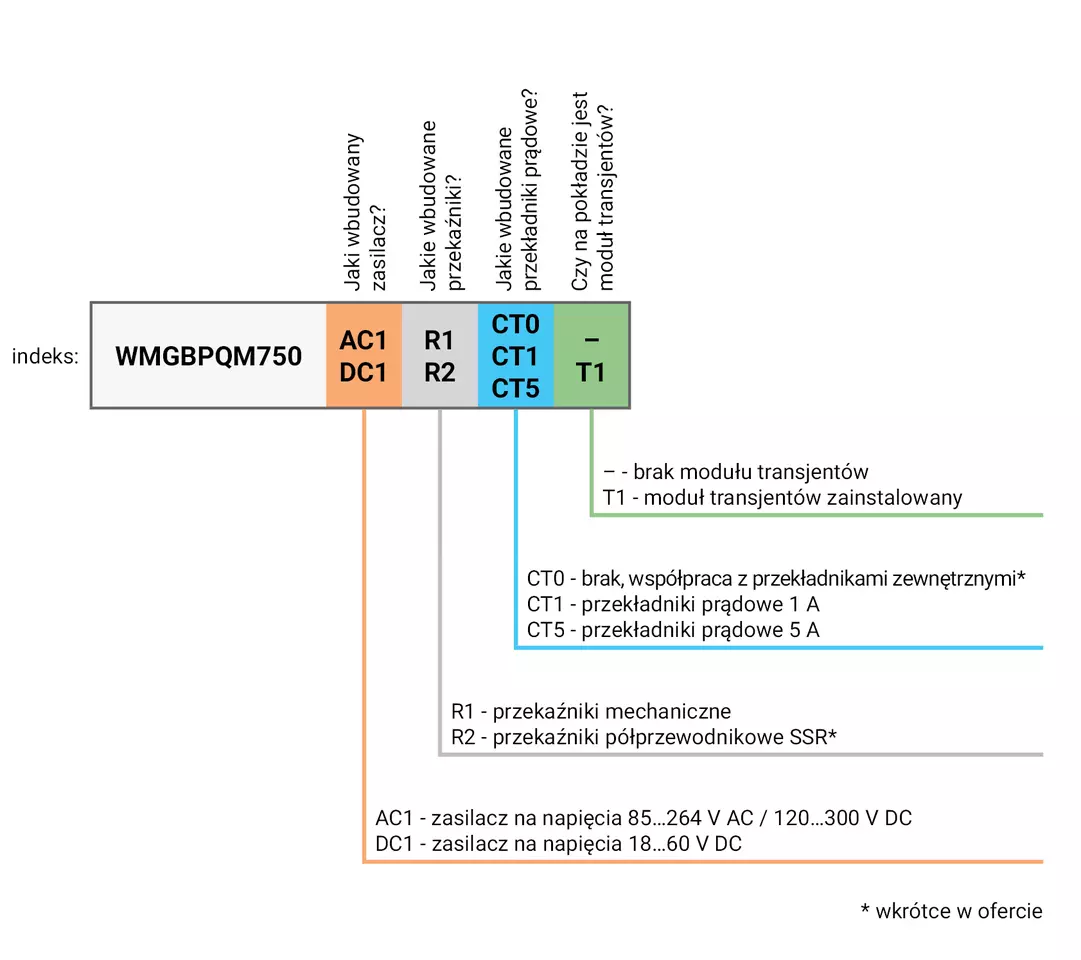

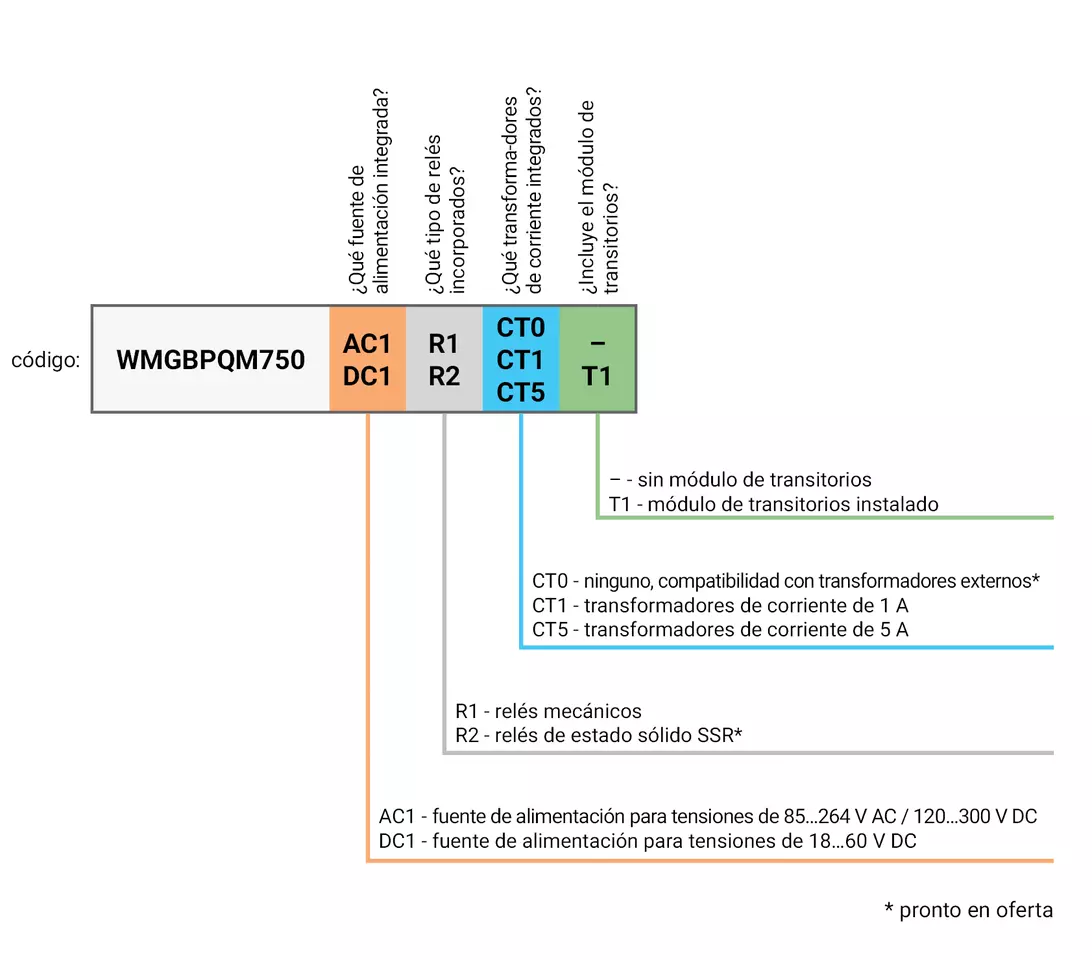

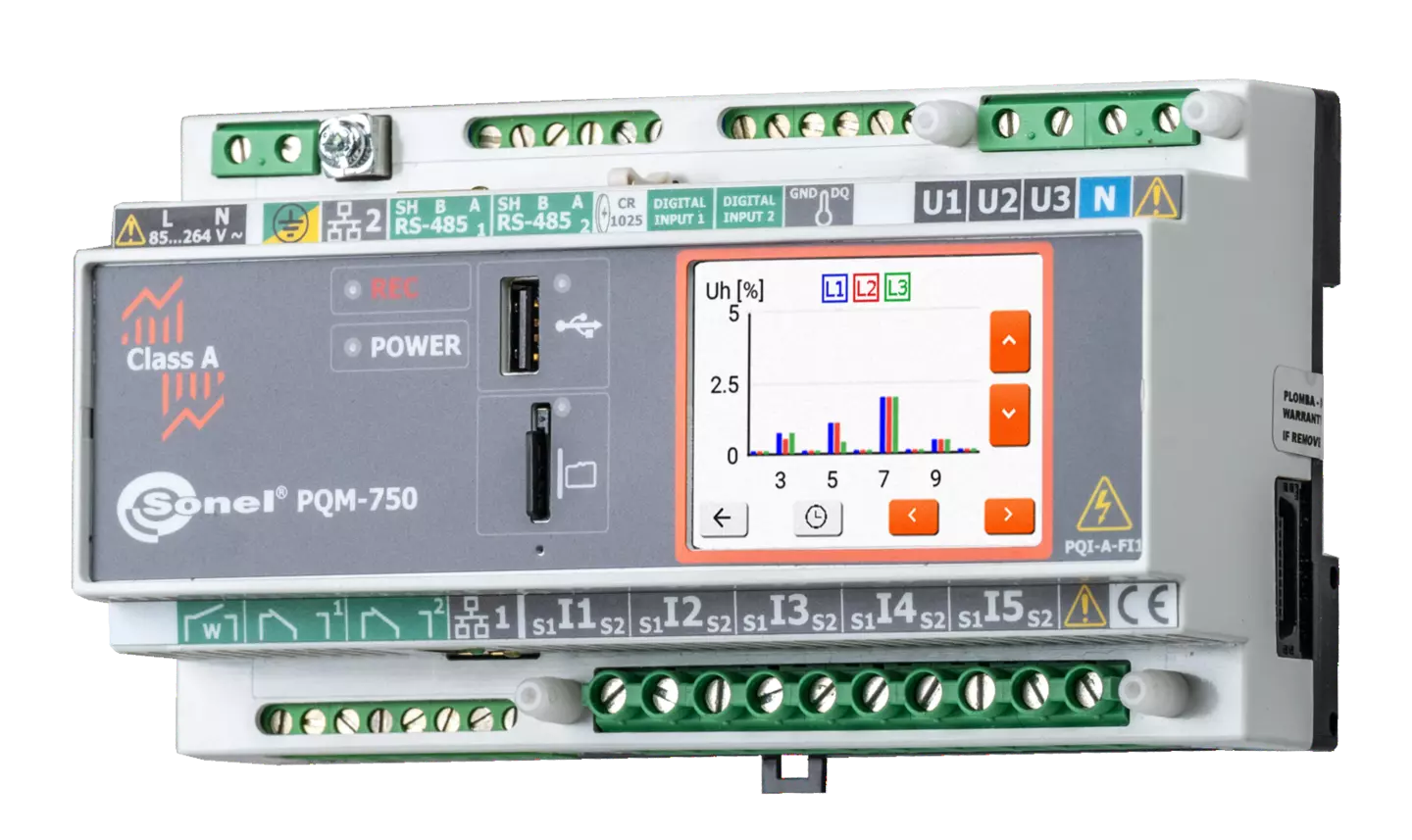

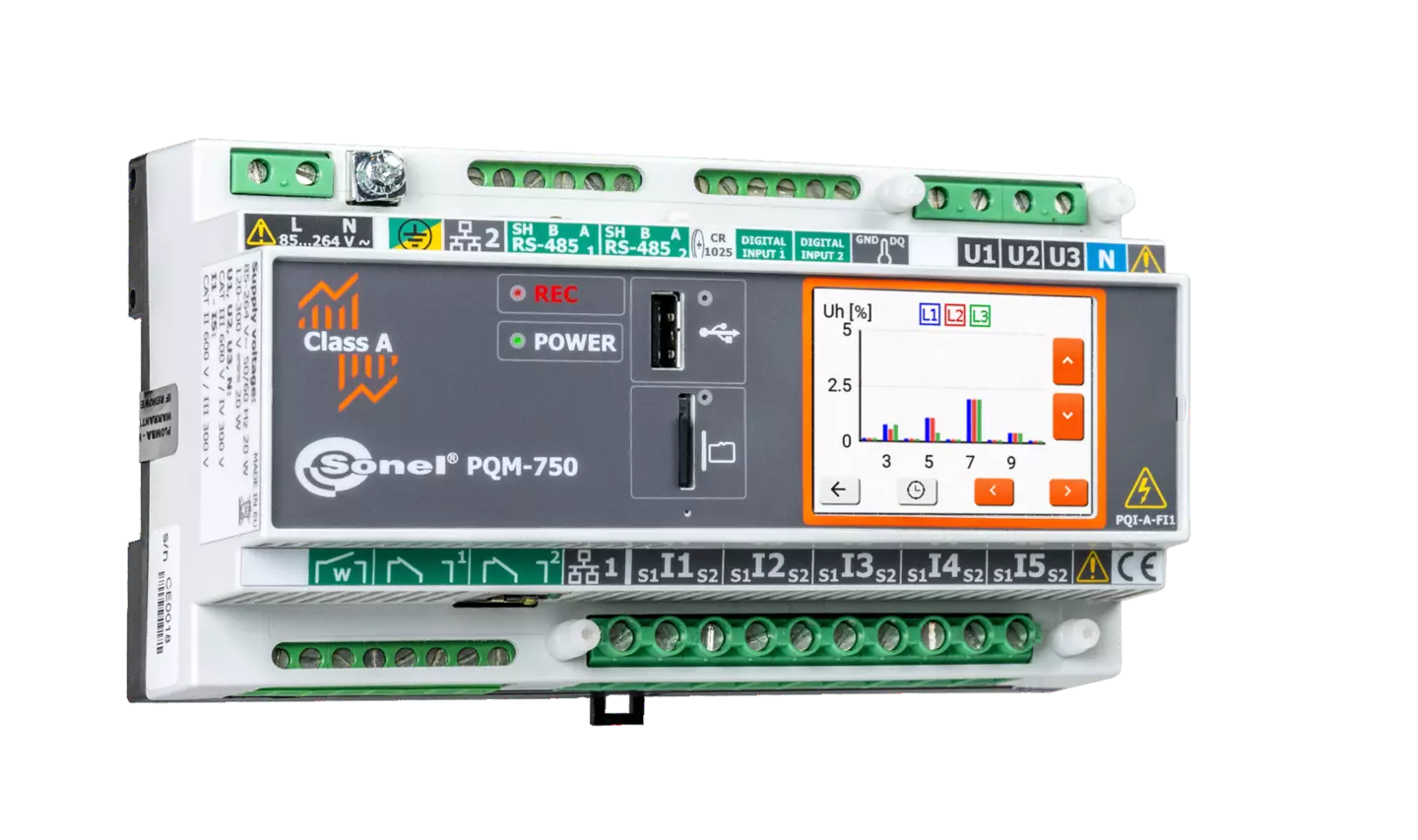

PQM-750

Netzqualitätsanalysator (Version DC1-R1-CT5-T1)

Merkmale

• Komplett nach Klasse A gemäß IEC 61000-4-30, zertifiziert durch ein akkreditiertes Labor
• Spannungseingänge L1, L2, L3, N, E (5 Messeingänge)
• Ströme L1, L2, L3, N, E (5 Wandler)
• Eingebaute 5-A- oder 1-A-Stromwandler oder Variante ohne Stromwandler, Betrieb mit externen Stromwandlern geeignet*
• Möglichkeit der indirekten Messungen mit Berechnungsergebnissen für die Primärseite
• Betrieb in 50 Hz-, 60 Hz, 400 Hz-Netzen
• Aufzeichnung von Spannungs- und Stromereignissen sowie Wellenformen
• Ausführung mit oder ohne Transientenmessmodul
• Messung von über 4000 Parametern
• 24-Bit-Analog-Digital-Wandler
• Grundabtastrate 80 kHz
• Überwachung leitungsgebundener Störungen in Frequenzen zwischen 2…150 kHz
• Zwei LAN-Ports, einer inkl. Möglichkeit zur Stromversorgung des PoE-Messgerätes (Power over Ethernet)
• Eingebauter Akku

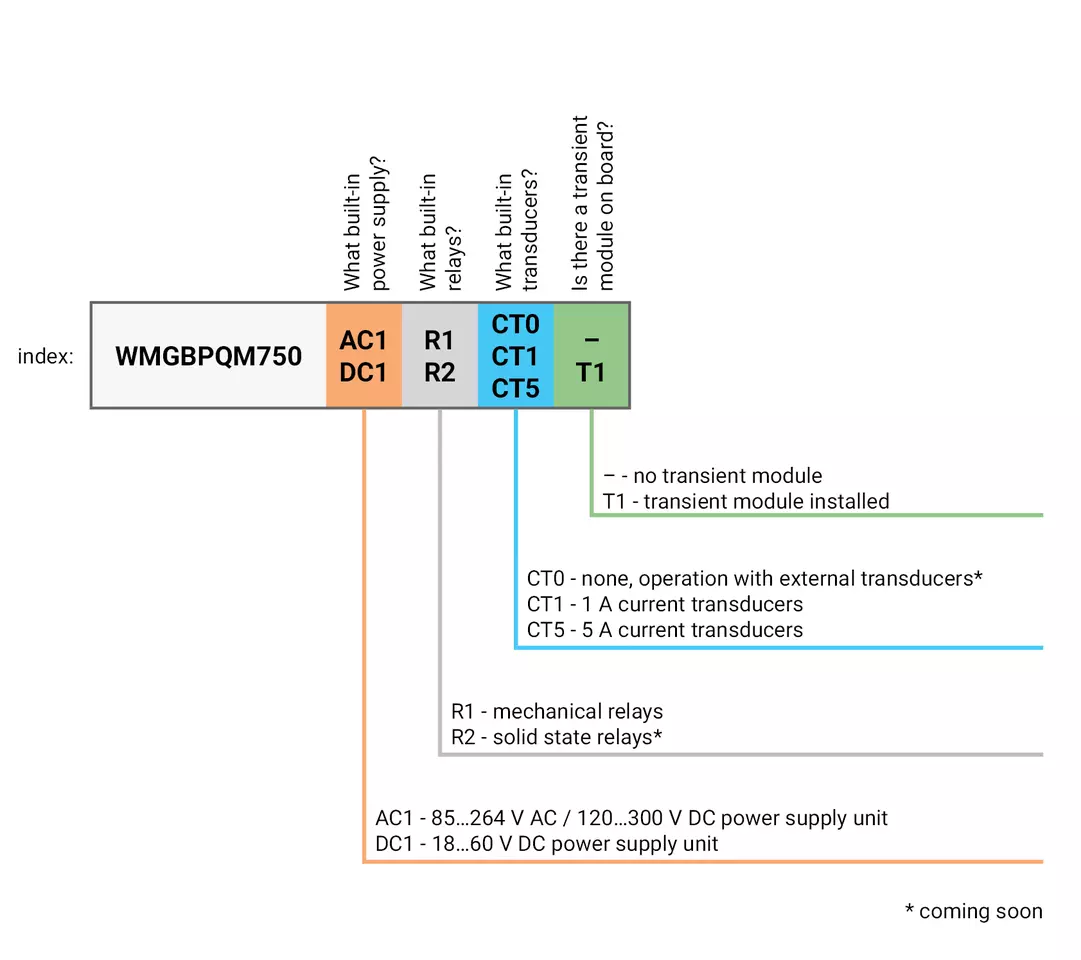

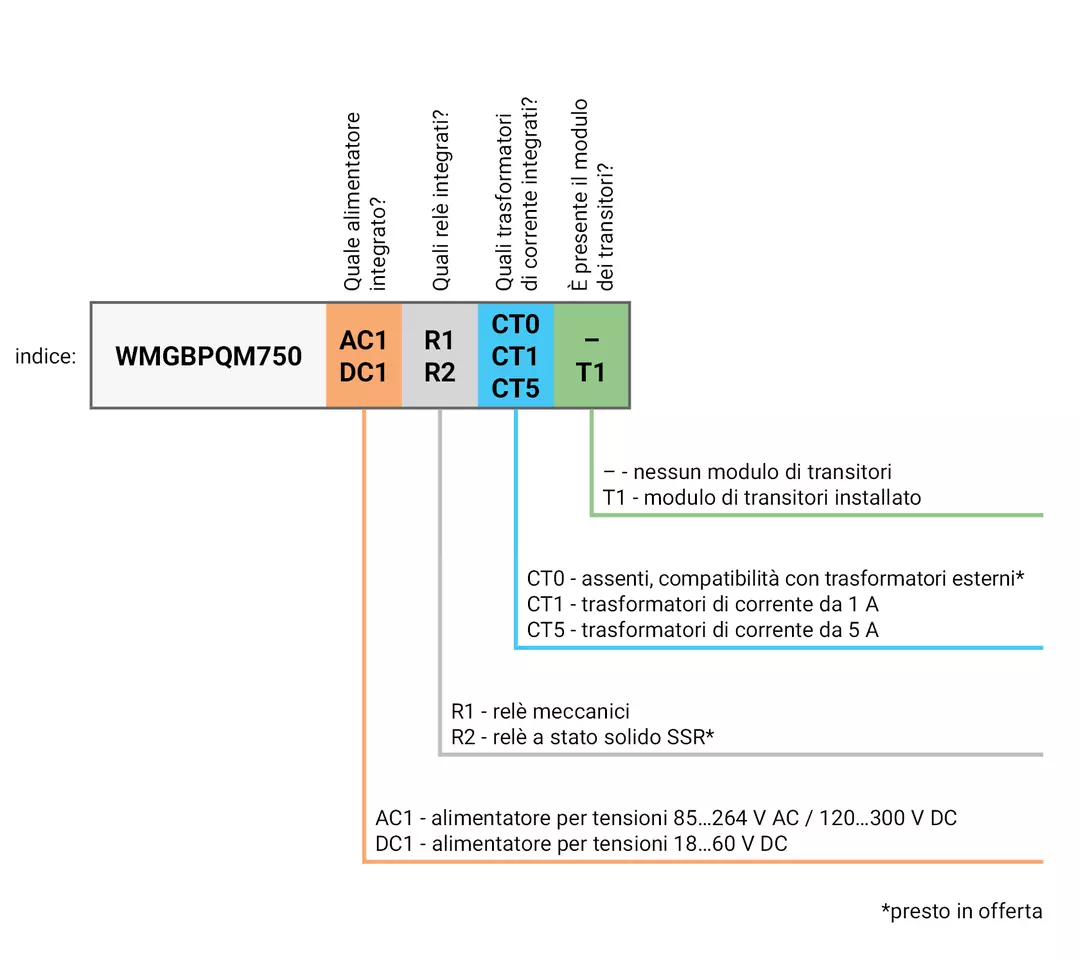

• Zwei Netzstromversorgungsvarianten: integriertes Netzteil 85…264 V AC (120…300 V DC) oder 18…60 V DC
• 8 GB Speicher (microSD-Karte)
• USB-Anschluss für Updates und Datenaustausch
• Zwei Binäreingänge, zwei Relaisausgänge, zwei RS-485-Anschlüsse
• Relaisausgang zur Überwachung des Analysatorbetriebs (Watchdog)
• 1-Leiter-Eingang für ext. Außentemperatursensor

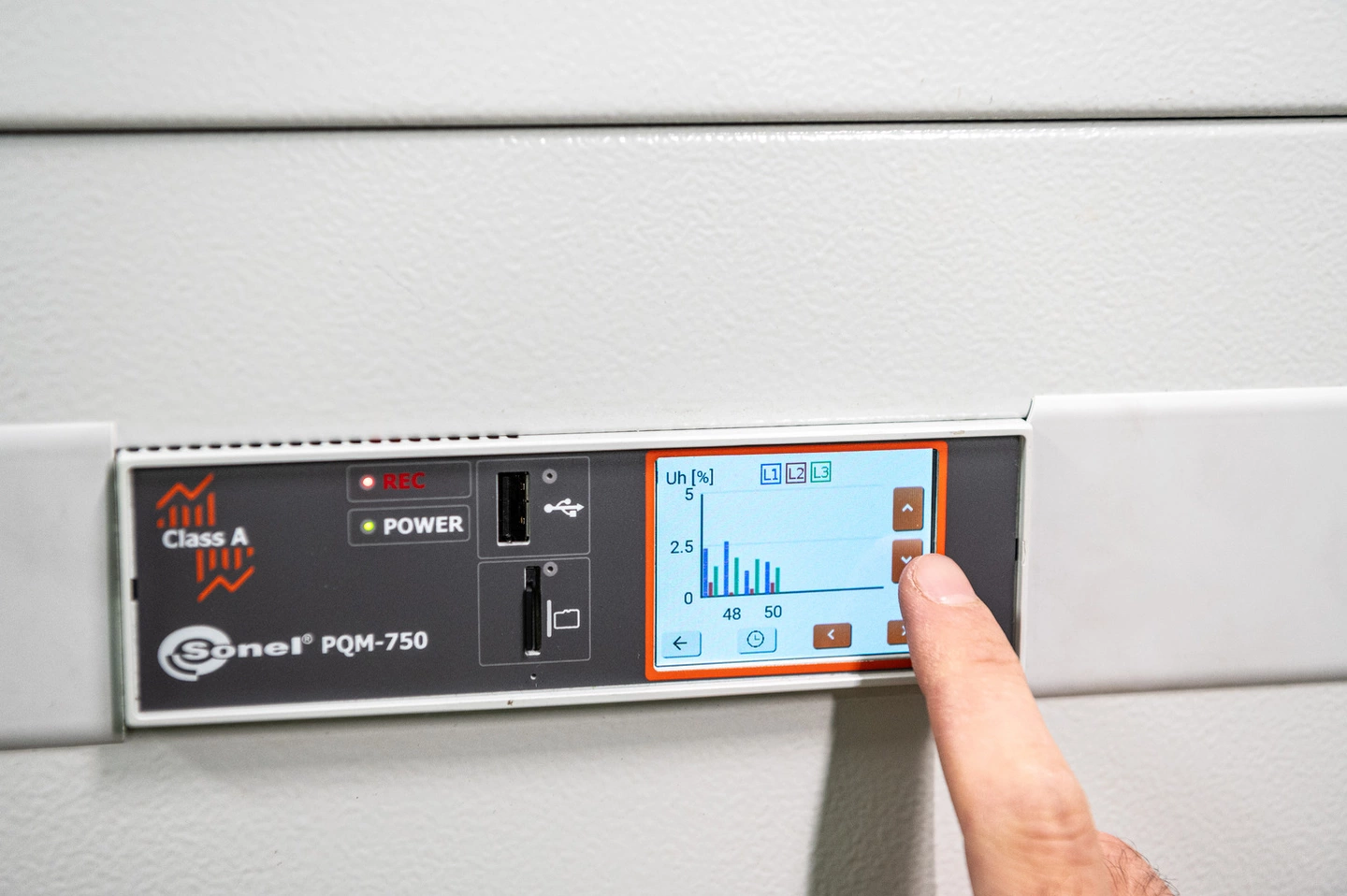

• 2,4”-Touchscreen

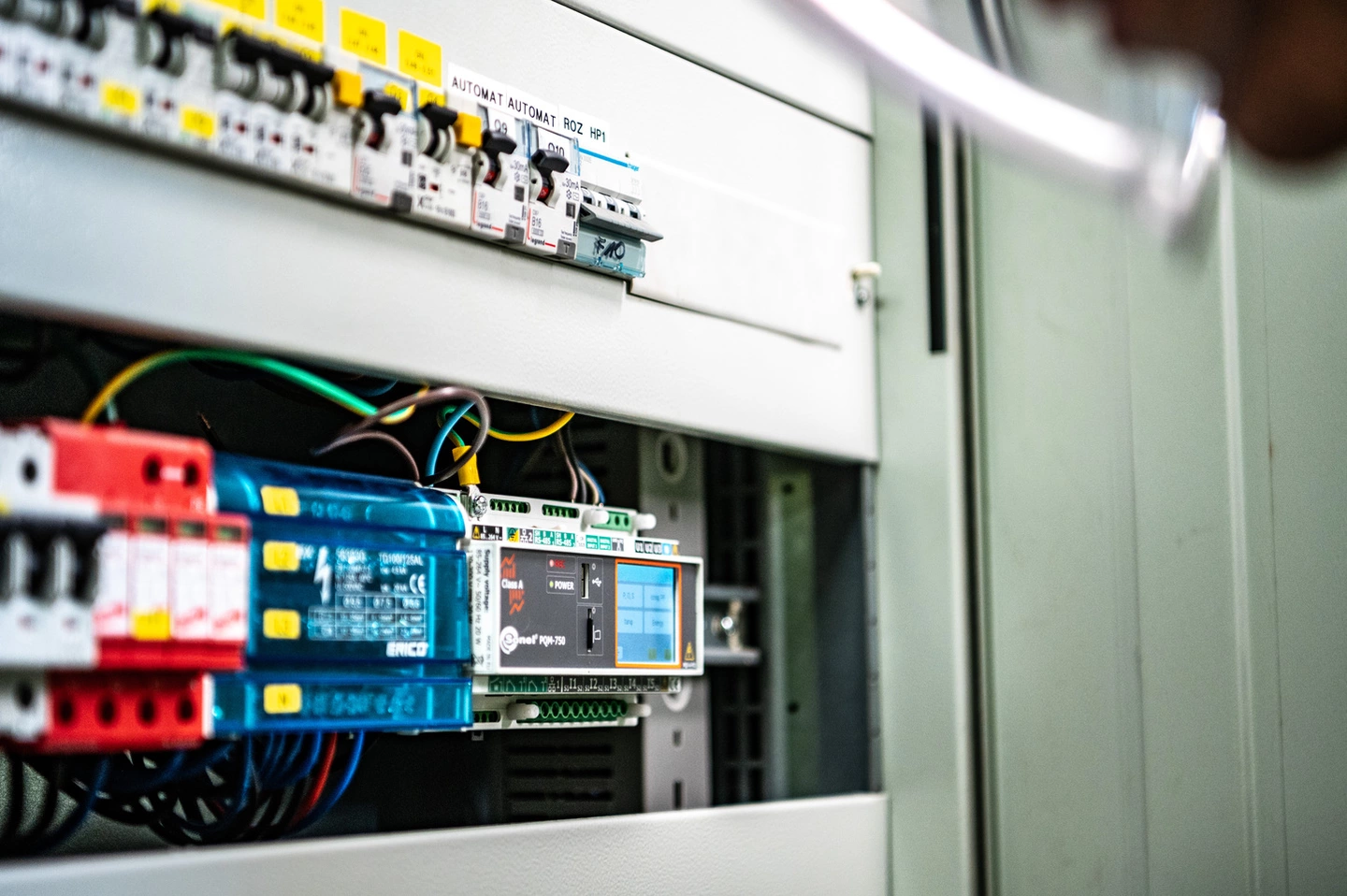

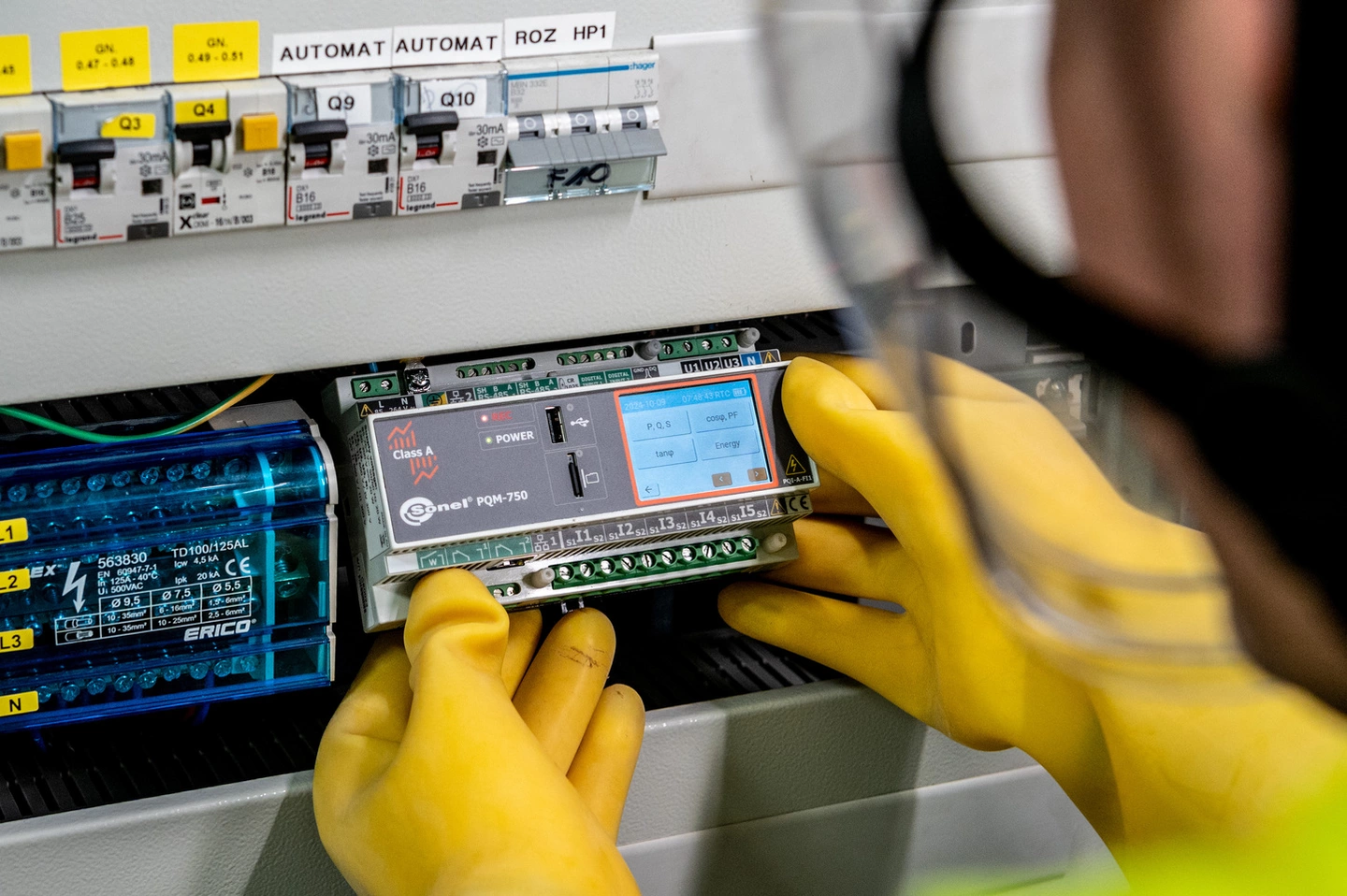

• DIN-Schienen- oder Wandmontage
• Erweiterungsbus zum Anschluss verschiedener externer Module (z. B. GPS, LTE)

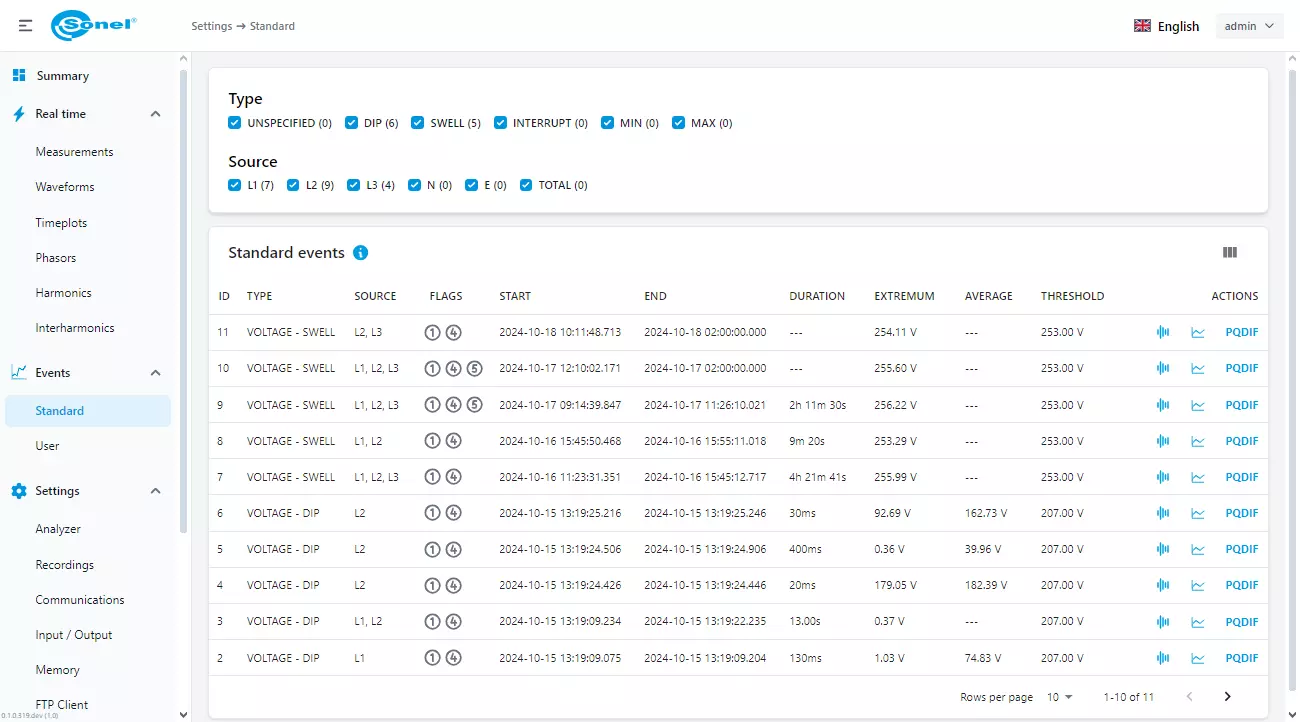

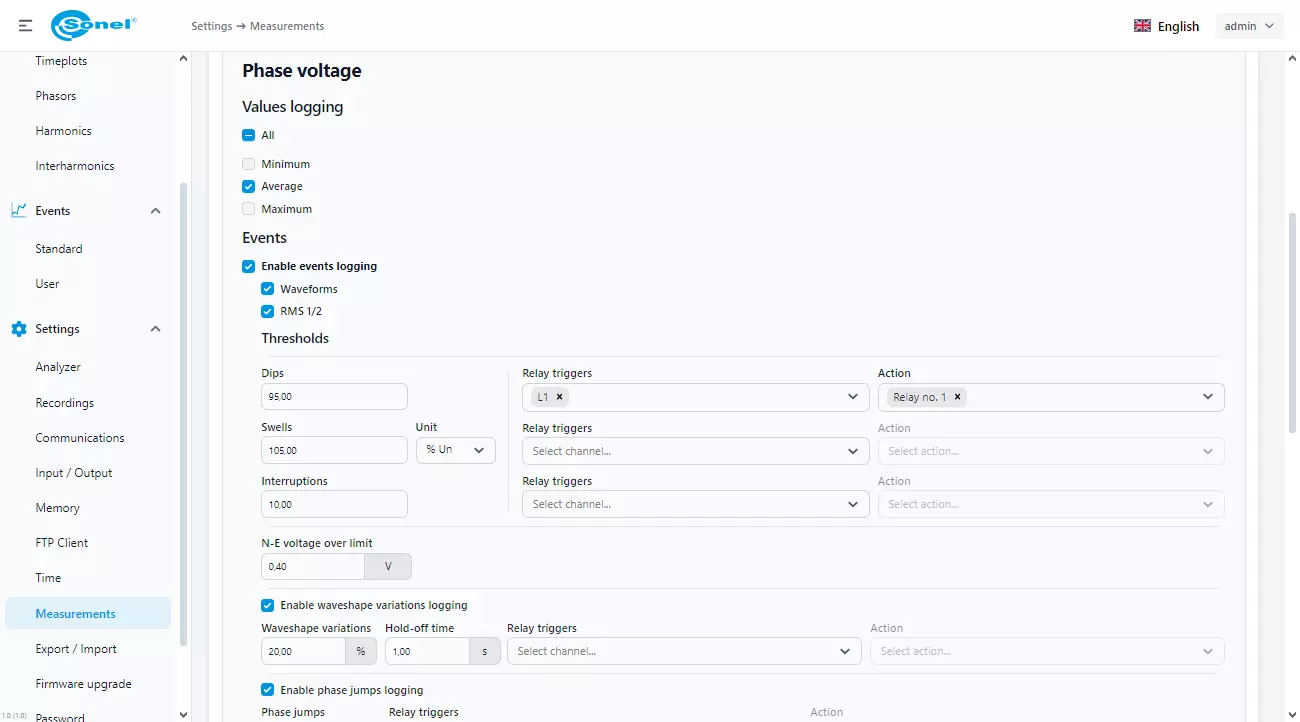

• Integrierter Webserver, zur Programmierung, Auslesen der Daten, Anzeigen der Ereignisliste, Anzeigen des Oszillogramm/RMS
• Zeitsynchronisation mit dem Standard über NTP- und IRIG-B-Server (über integriertes RS-485)
• Optionales GPS-Modul und GPS-Antennen
• Messkategorie CAT III 600 V (IV 300 V) für Spannungseingänge
• Messkategorie CAT III 300 V für Stromeingänge
• Möglichkeit der Versiegelung von Strom- und Spannungseingängen

* bald erhältlich

Zusätzliche Eigenschaften

Standard-Übertragungsprotokolle

• Modbus TCP/IP
• Modbus RTU
• IEC 61850
• PQdif

Netzwerkschnittstelle (Webserver)

• Zugriff auf die Schnittstelle von jedem Webbrowser aus

Modulaufbau

Das Gerät kann durch zusätzliche Kommunikationsprotokolle sowie Hardware und Software-Funktionen erweitert werden.

• GPS-Modul mit IRIG-B-Ausgang und Antenne für das GPS-Modul (10 m / 20 m / 30 m)
• LTE-GSM-Modul*
• I/O-Modul*
• 7-Zoll-LCD-Touchpanel für die vollständige Bedienung des Analysators am Installationsort*

* bald im erhältlich

Gemessene Parameter

Über die integrierte Software (Netzwerkschnittstelle – Webserver) können Sie das Gerät konfigurieren, aktuelle Daten einsehen und die folgenden Parameter messen.

• RMS-Phasenspannung U für L1, L2, L3+N/PE
• RMS-Spannungen U zwischen Phasen für L12, L23, L31
• RMS-Ströme I aller Phasen + N + PE
• Spannungs- und Strom-Scheitelfaktor CF
• Frequenz f des L1-Netzwerks
• Wirkleistung P für L1, L2, L3
• Wirkleistung P1 (getrennt 50 Hz) für L1, L2, L3
• Blindleistung Q für L1, L2, L3
• Blindleistung Q1 (getrennt 50 Hz) für L1, L2, L3
• Scheinleistung S für L1, L2, L3
• Scheinleistung S1 (getrennt 50 Hz) für L1, L2, L3
• Gesamtdrehstromleistung P_3F, Q_3F, S_3F
• Gesamtdrehstromleistung P1_3F, Q1_3F, S1_3F
• cosφ für L1, L2, L3, cosφ3F
• Leistungsfaktor PF für L1, L2, L3, PF3F
• tgφ für L1,L2, L3, tgφ_3F
• Verzerrungsleistung D für L1, L2, L3
• Dreiphasige Gesamtverzerrungsleistung D_3F
• Verzerrungsleistungsfaktor DPF für L1, L2, L3

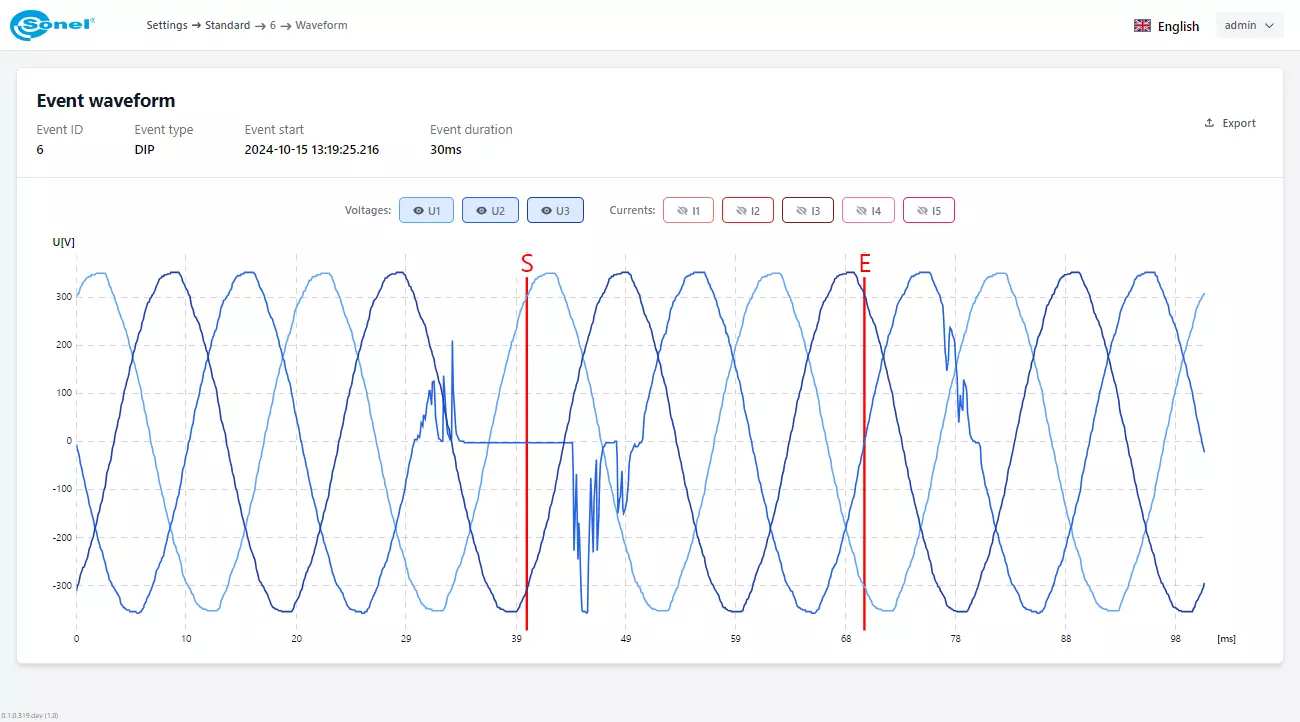

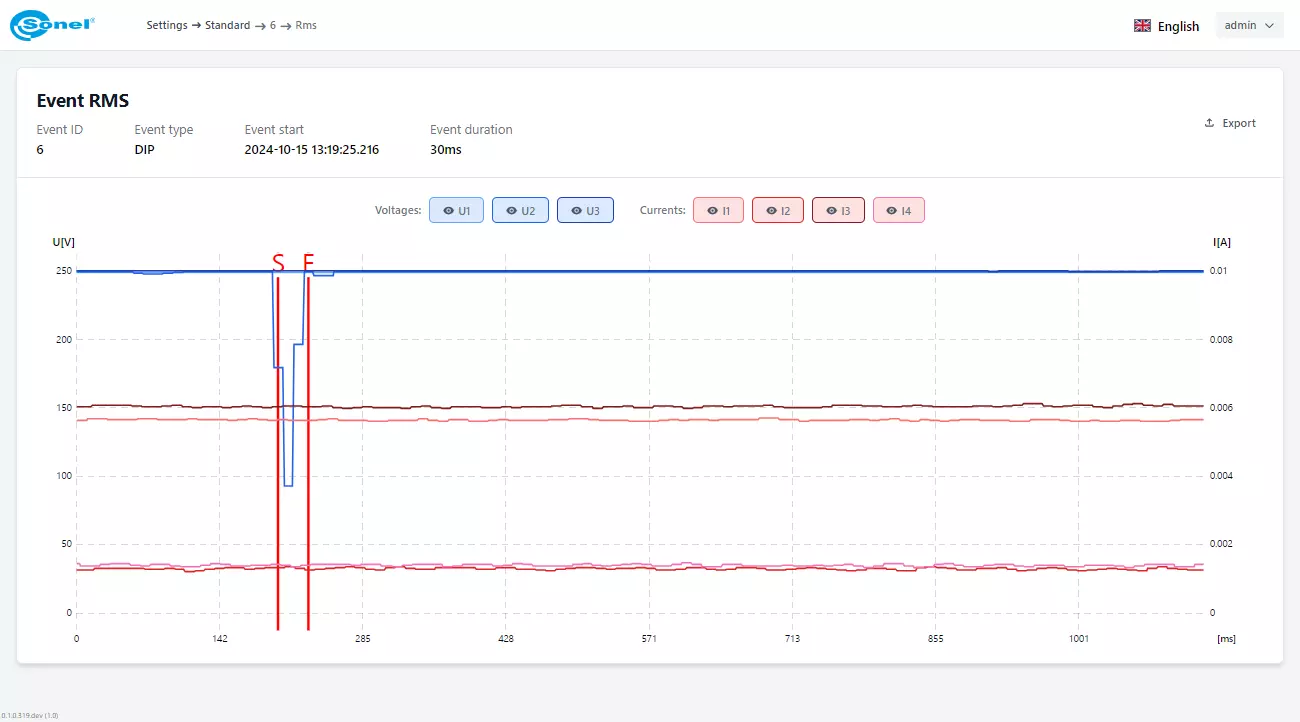

• Form der Phasenspannungen und -ströme für Ereignisse

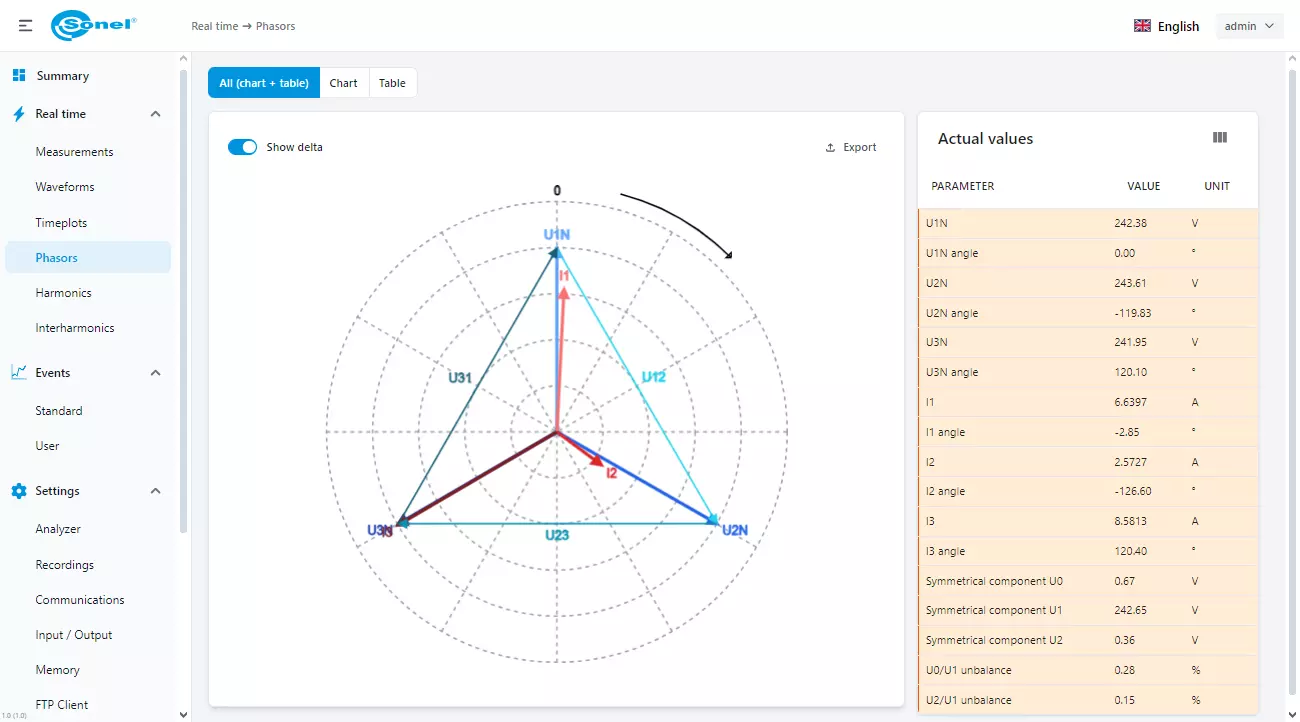

• Phasendiagramme für Ströme und Spannungen
• Wirkenergie für L1, L2, L3 – aufgenommen E_P+ oder abgegeben E_P-
• Dreiphasige Wirkenergie – aufgenommen E_P3F+ oder abgegeben E_P3F-
• Induktive Blindenergie für L1, L2, L3 für die Aufnahme – E_QL+
• Kapazitive Blindenergie für L1, L2, L3 für die Aufnahme – E_QC+
• Dreiphasige Blindenergie für die Aufnahme- induktiv E_QL3F+ und kapazitiv E_QC3F+
• Scheinenergie für L1, L2, L3 – E_S
• Dreiphasige Scheinenergie E_S3F
• Oberschwingungen h_n bis zur 256. Ordnung von Strom und Spannung
• Zwischenharmonische bis zur 256. Ordnung von Strom und Spannung
• Winkel zwischen den Oberschwingungen von Strom und Spannung
• Überwachung der Frequenz zwischen 2…150 kHz
• Komponenten von U_DC-Phasenspannungen
• Anteile harmonischer Ströme und Spannungen zum RMS-Wert (%) – h_nR
• Anteile harmonischer Ströme und Spannungen zur Grundharmonischen h1 (%) – h_nF
• THD_R für Spannungen und Ströme, berechnet relativ zum RMS-Wert (%)
• THD_F für Spannungen und Ströme, berechnet relativ zur Grundharmonischen (%)
• TID_R für Spannungen und Ströme, berechnet relativ zum RMS-Wert (%)
• TID_F für Spannungen und Ströme, berechnet relativ zur Grundharmonischen (%)
• Wirk- und Blindleistungen der Oberschwingungen,
• K-Faktor für I₁, I₂, I₃, I_N
• Faktor (Europa) Factor K
• Symmetrische Spannungskomponenten: Null U₀, positiv U₁, negativ U₂
• Spannungswerte (V, %) harmonischer Komponenten der Ordnung positiv (1, 4, 7,…), negativ (2, 5, 8,…), Null (3, 6, 9,…)
• Symmetrische Stromkomponenten: Null I₀, positiv I₁, negativ I₂
• Stromwerte (A, %) harmonischer Komponenten der Ordnung positiv (1, 4, 7,…), negativ (2, 5, 8,…), Null (3, 6, 9,…)
• Kurzzeitflickerfaktor P_st
• Langzeitflickerfaktor P_lt
• Spannungsasymmetriefaktor
• Stromasymmetriefaktor
• U-Transienten bis 6000 V
• Steuersignale
• Temperaturen: Tw (intern), Tz1…Tz4 (1-Leiter)

Normen

Das Gerät entspricht der Klasse A gemäß IEC 61000-4-30. Das Gerät ist kompatibel mit:

• Produktstandards:
  • IEC 62586-1 – Messung der Spannungsqualität in Energieversorgungssystemen – Teil 1: Messgeräte für die Spannungsqualität (PQI)
  • IEC 62586-2 – Messung der Spannungsqualität in Energieversorgungssystemen – Teil 2: Funktionsprüfungen und Anforderungen an die Messunsicherheit
• Standards für die Messung der Netzwerk-Parameter:
  • IEC 61000-4-30 – Elektromagnetische Verträglichkeit (EMV) – Prüf- und Messverfahren – Verfahren zur Messung der Spannungsqualität
  • IEC 61000-4-7 – Elektromagnetische Verträglichkeit (EMV) – Prüf- und Messverfahren – Allgemeiner Leitfaden für Oberwellen und Interharmonische und für die Zwecke von Messgeräten für Stromversorgungssysteme und an sie angeschlossenen Geräte verwendet werden
  • IEC 61000-4-15 – Elektromagnetische Verträglichkeit (EMV) – Prüf- und Messverfahren – Meter flackern – Funktionelle und Design
  • EN 50160 – Merkmale der Versorgungsspannung in öffentlichen Netzen
• Sicherheitsnormen:
  • IEC 61010-1 – Sicherheitstechnische Anforderungen für elektrische Mess-, Regel-und Laborgeräte – Teil 1: Allgemeine Anforderungen
  • IEC 61010-2-030 – Sicherheitstechnische Anforderungen für elektrische Mess-, Regel-und Laborgeräte – Teil 2-030: Besondere Anforderungen für Geräte mit Prüf- oder Messstromkreis
• Standards für elektromagnetische Verträglichkeit:
  • EN 55032 – Elektromagnetische Verträglichkeit von Multimediageräten und Einrichtungen – Anforderungen an die Störaussendung
  • IEC 61000-6-5 – Elektromagnetische Verträglichkeit (EMV) – Teil 6-5: Fachgrundnormen – Störfestigkeit von Betriebsmitteln, Geräten und Einrichtungen, die im Bereich von Kraftwerken und Schaltstationen verwendet werden
