SHU-B2

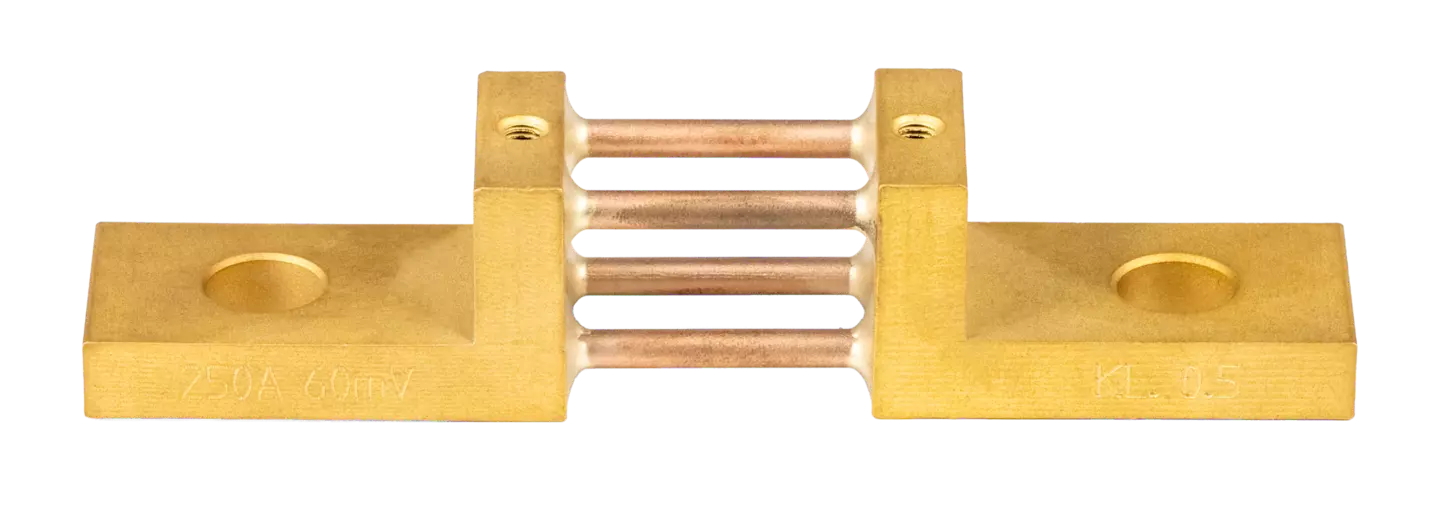

Nebenwiderstand 60 mV, 250 A, Kupfer, Klasse 0,5

Die langlebigen Nebenwiderstände dienen zur Erweiterung des Strommessbereichs von Drehspul-Messgeräten zur zuverlässigen Anzeige und Weiterverabeitung von Gleichströmen, insbesondere bei hohen Stromstärken von bis zu 15,000 A.

Der den Nebenwiderstand durchfließende Gleichstrom erzeugt einen proportionalen Spannungsabfall, welcher beispielsweise mit einem parallel geschalteten Drehspul-Messgerät angezeigt oder elektronisch weiterverarbeitet werden kann.

Die von uns gefertigten Nebenwiderstände entsprechen der EN 60051-1, EN 60051-8 und DIN 43703.

Die Genauigkeit beträgt 0,5% bezogen auf den Nennwert. Zusätzlich können auf Anfrage auch Nebenwiderstände mit einer erhöhten Genauigkeit von 0,2% oder 0,1% realisiert werden. Die Nennströme liegen im Bereich von 1 A bis 15,000 A, welche abhängig vom Nennstrom in drei verschiedenen Bauformen gefertigt werden.

Bis 25 A werden die Nebenwiderstände grundsätzlich auf einem Isoliersockel montiert. Dieser kann auf einer 35 mm DIN-Hutschiene oder mittels Schraubbefestigung montiert werden. Für SHU-B1 über 25 A ist ein Isoliersockel optional verfügbar, ebenso bei einigen Strombereichen in SHU-B2.
