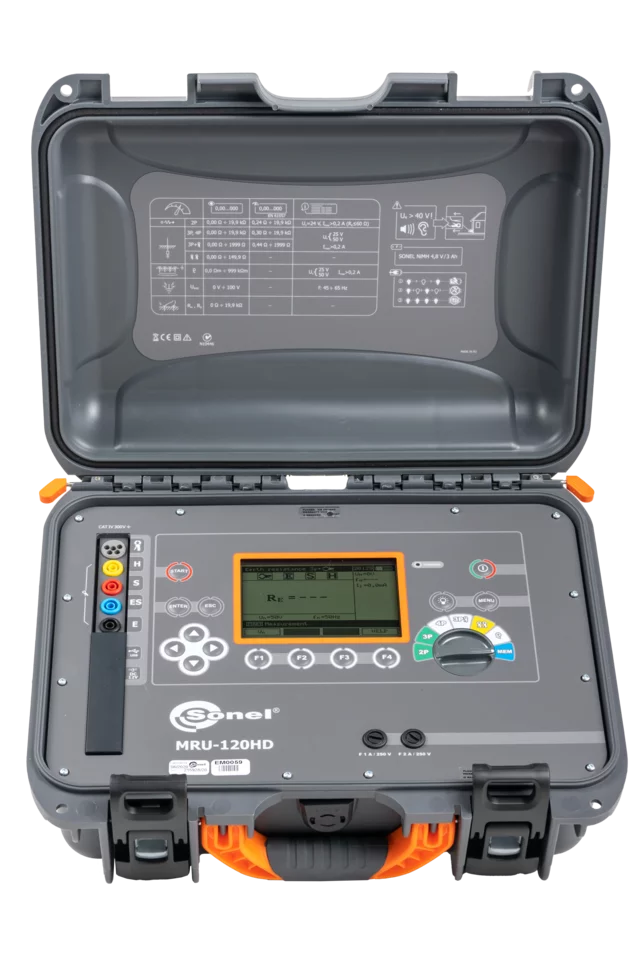

MRU-120HD

Erdungswiderstandsmessgerät

Messmethoden

• 3-Pol- und 4-Leiter-Methode – Erdungsmessung mit Hilfssonden
• 3-Pol-Methode mit Zange – Messung von Mehrfacherdungen
• Zwei-Zangen-Methode – Erdungsmessung, wenn Hilfssonden nicht eingesetzt werden können
• Spezifische Erdwiderstand – Wenner-Methode
• Widerstand von Erdungs - und Ausgleichleitern mit ≥200 mA Prüfstrom. Automatischen Nullung der Messleitungen – erfüllt die Anforderungen von EN 61557-4

Zusatzfunktionen

• Hervorragende Beständigkeit gegen härteste Umgebungsbedingungen – der Transportkoffer schützt vor eindringenden Staub und Wasser und schützt vor Fallschäden
• Messung des Widerstandes der Hilfssonden R_S und R_H
• Messung von Störspannungen
• Frequenzmessung von Störsignalen
• Messen unter Einfluss auftretender Störspannungen durch Versorgungsleitungen in Stromnetzen mit Frequenzen von 50 Hz und 60 Hz
• Wahl der max. Messspannung (25 V und 50 V)
• Bei der Messung des spezifischen Erdwiderstandes können die Abstände zwischen den Elektroden in Metern (m) oder Fuß (ft) eingegeben werden
• Speicher für 990 Messungen (10 Bänke je 99 Zellen)
• Kalibrierfunktion für Zangen
• Echtzeituhr (RTC)
• Datenübertragung an PC
• Anzeige des Akkuladezustandes

Anwendungsbereiche

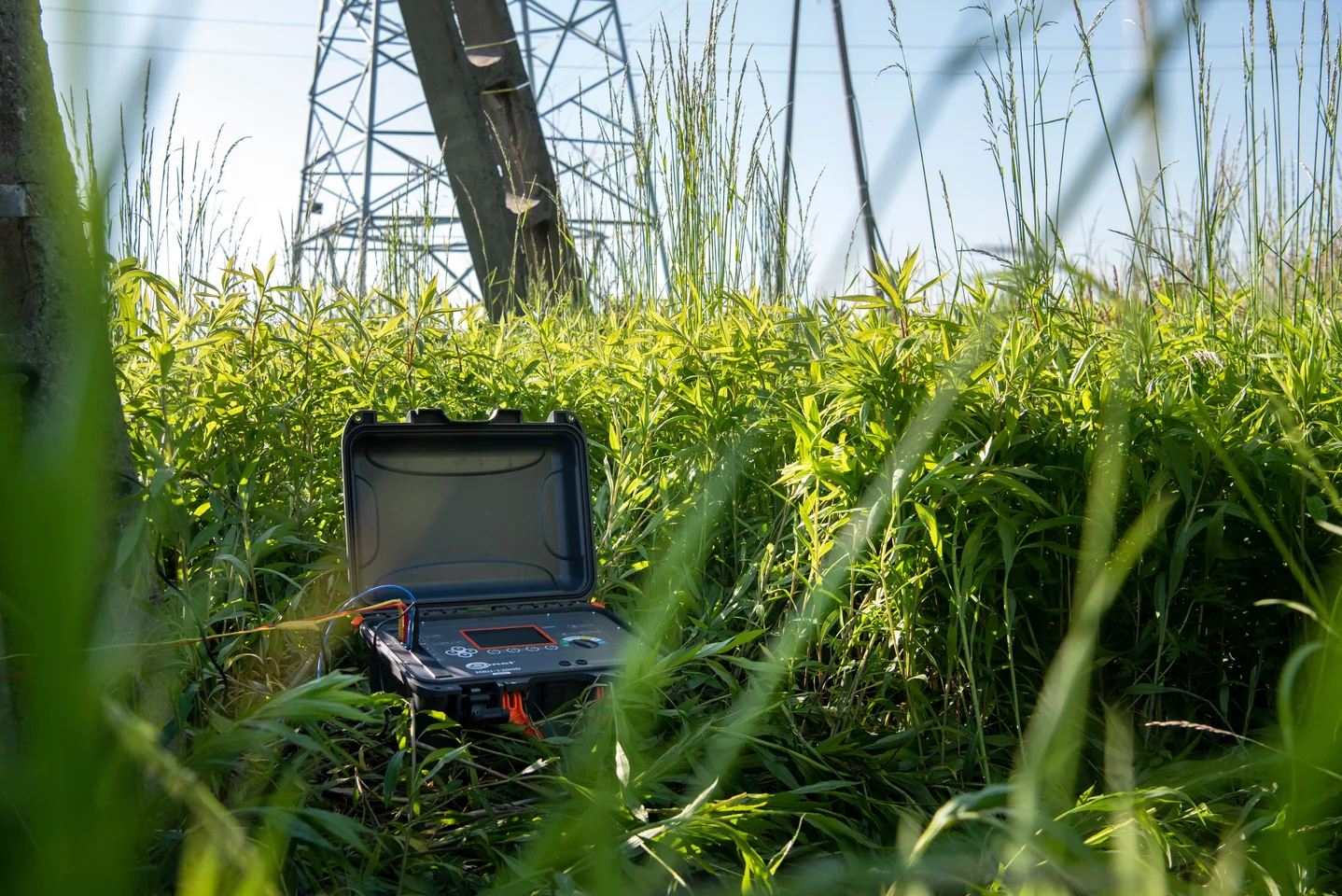

Das Messgerät MRU-120HD wurde für härteste Betriebsbedingungen entwickelt. Es erzeugt einen Prüfstrom von über 200 mA, wodurch eine effektive Messung der Erdung von Umspannwerken und Kraftwerken ermöglicht wird.

Durch den Einsatz von Zangen ist es nicht notwendig, Verbindungen zu trennen. Dies spielt eine besondere Rolle bei Arbeiten an Objekten, die starken Witterungseinflüssen ausgesetzt sind und bei denen die Verbindungselemente manchmal korrodiert oder verrostet sind. Die grafische Benutzeroberfläche zeigt klare Ergebnisse und eindeutige Meldungen. Dies ermöglicht einen schnellen und effektiven Einsatz.

Transport und Sicherheit

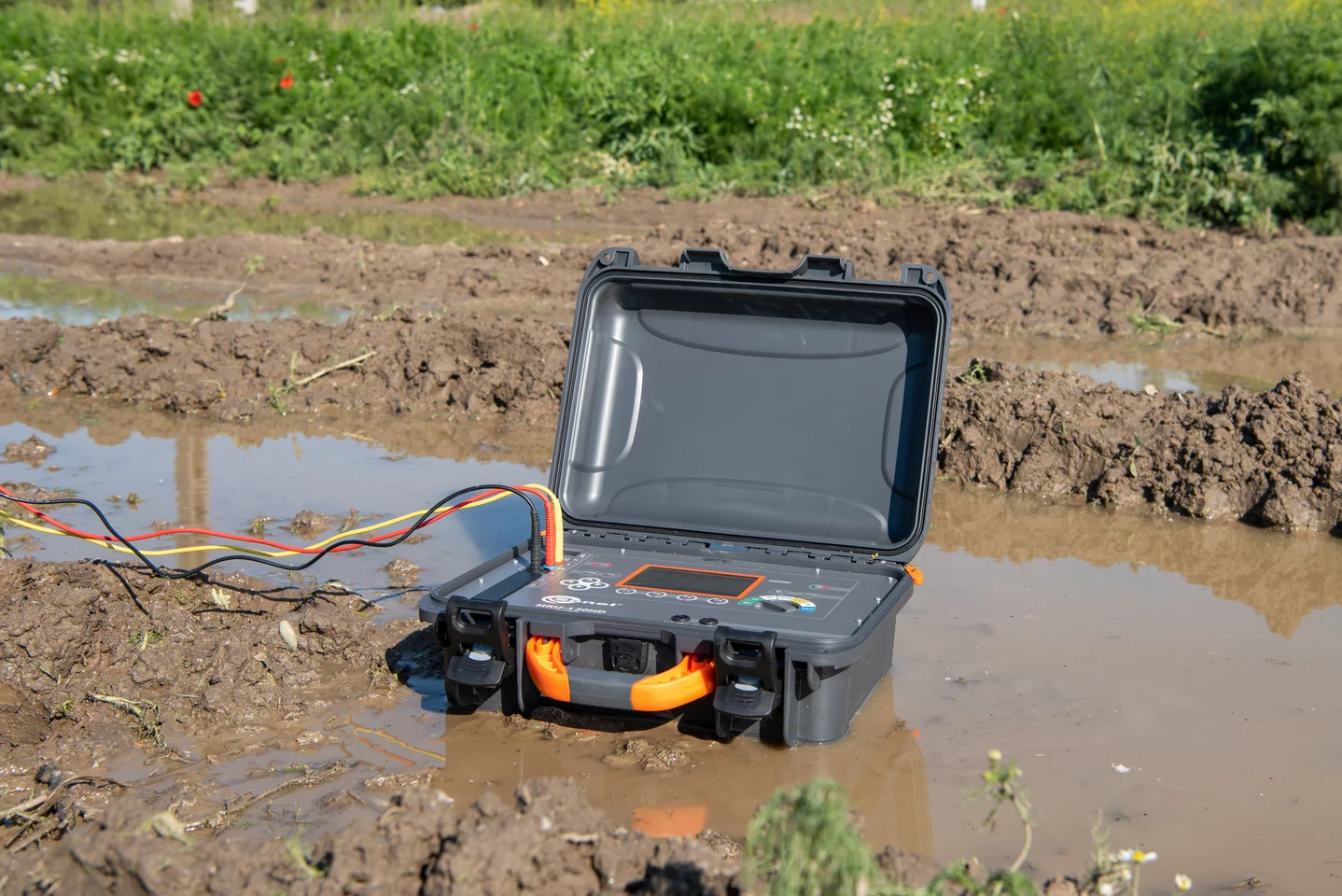

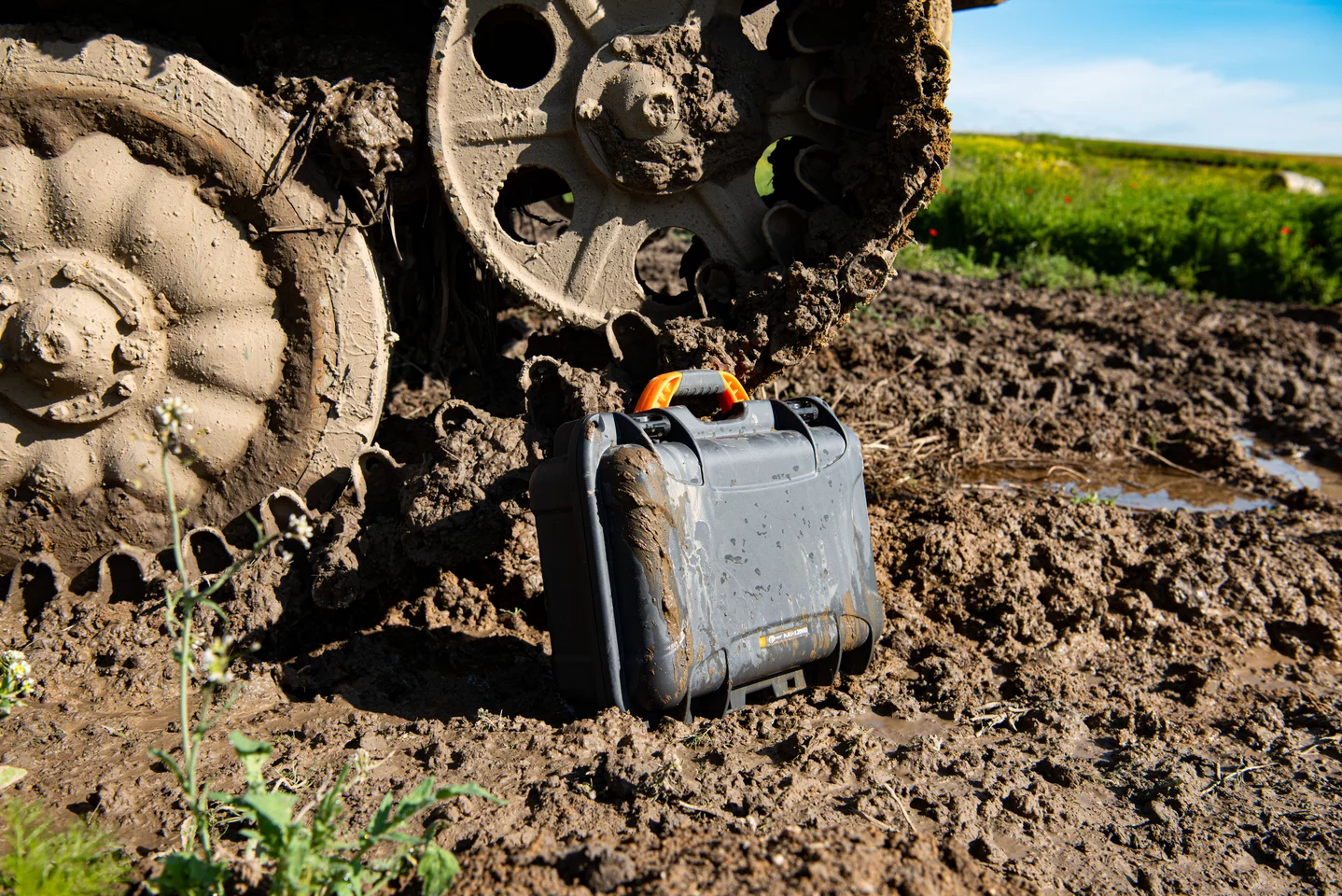

Es spielt keine Rolle, ob Sie Messungen im Schlamm oder im Sand inmitten von Staubwolken durchführen. Das Messgerät MRU-120HD ist immer einsatzbereit. Die Schutzart IP67 bei geschlossenem Deckel gewährleistet Staubdichtigkeit und verhindert das Eindringen von Wasser – selbst wenn das Gehäuse kurzzeitig untergetaucht wird! Bei der Messung ist die Schutzklasse weiterhin hoch (IP54) und bietet Schutz vor Staub und Spritzwasser aus allen Richtungen.

Eigenschaften

Die im Gerät verfügbaren Messverfahren ermöglichen eine umfassende Kontrolle der Arbeits- und Schutzerdung. Die Kalibrierfunktion der Messleitungen eliminiert den Einfluss ihres Widerstands auf das Ergebnis. Aber das ist noch nicht alles.

• Die 4-Leiter-Methode ermöglicht eine sehr genaue Messung der sehr niedrigen zu erwartenden Widerstandswerte. Die mit der Erdungsanlage verbundenen Messleitungen haben hier keinen Einfluss auf das erzielte Messergebnis.
• Die Messung des Widerstands der Erdverbindung und des Potentialausgleichs mit einem Strom von mehr als 200 mA erfüllt die Anforderungen der Norm EN 61557-4.
• Vor der Messung überprüft das Messgerät, ob übermäßige Störspannung vorhanden sind, was ein Anzeichen für weitere Unregelmäßigkeiten sein kann.

Speicher und Ergebnisse

Die Ergebnisse können im Speicher des Geräts gespeichert werden. Dieser ist in 10 Bänke mit jeweils 99 Zellen unterteilt, wobei jede Zelle einer Messung entspricht. Diese Ergebnisse können zur Archivierung oder zur späteren Analyse ganz einfach in die Sonel Reader-Software übertragen werden.
