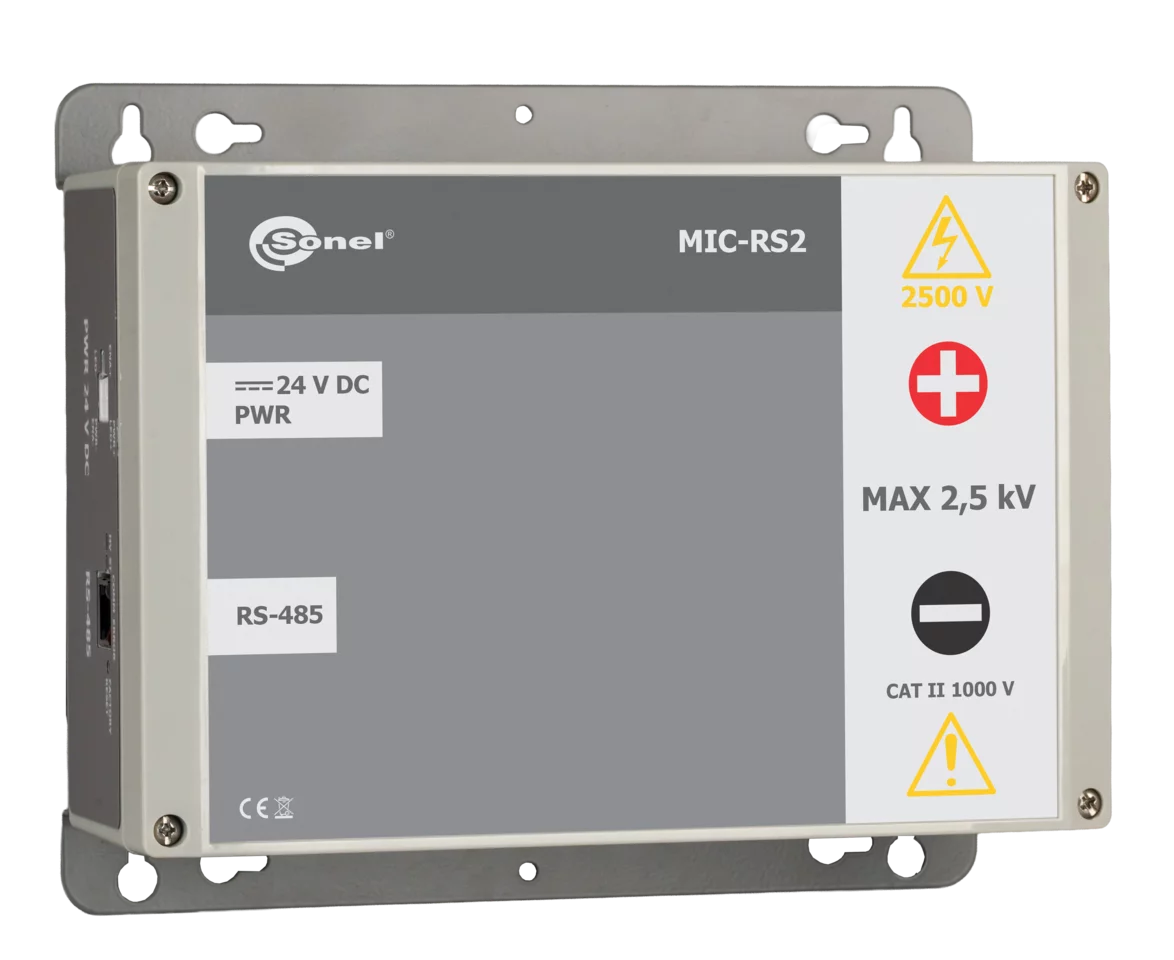

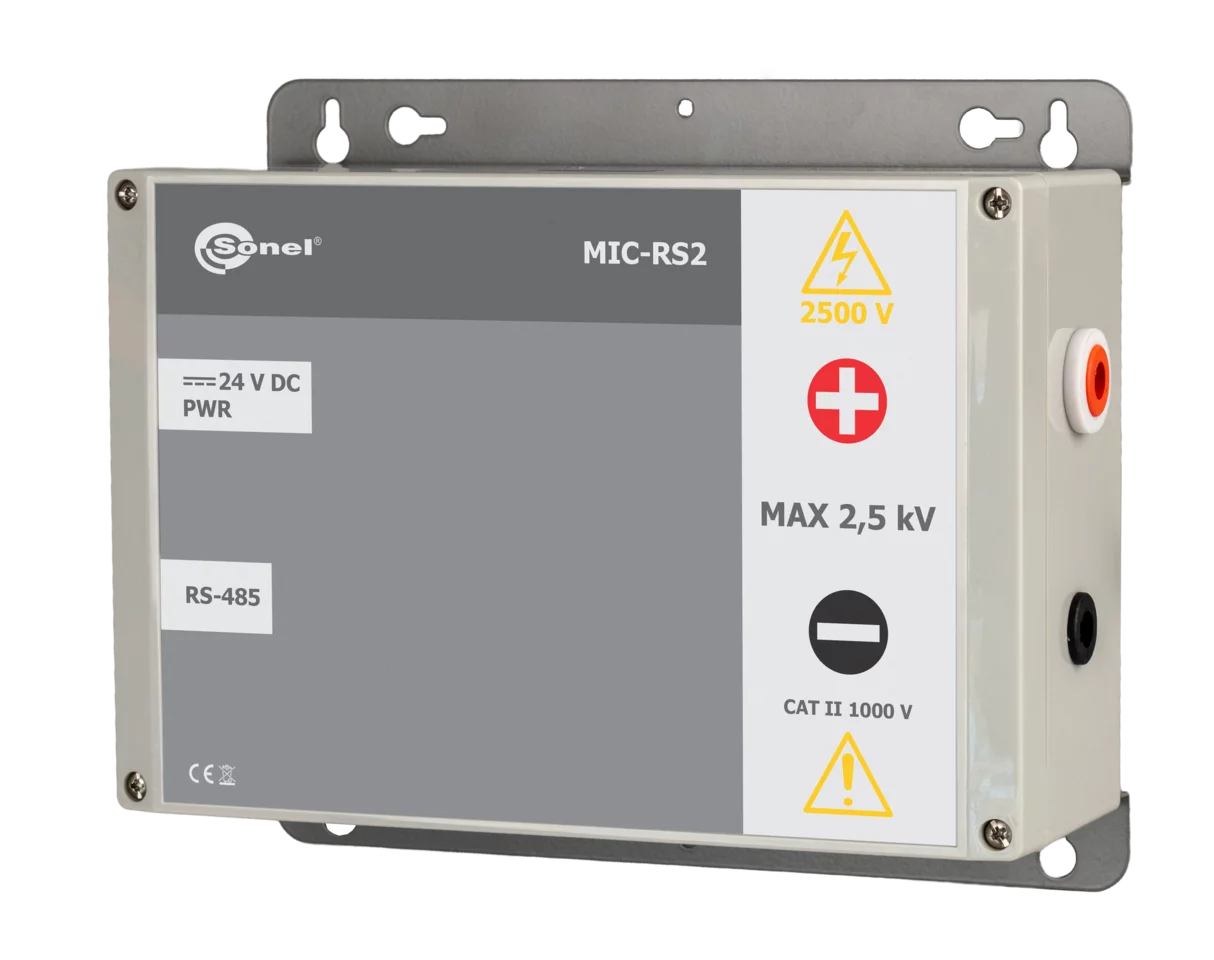

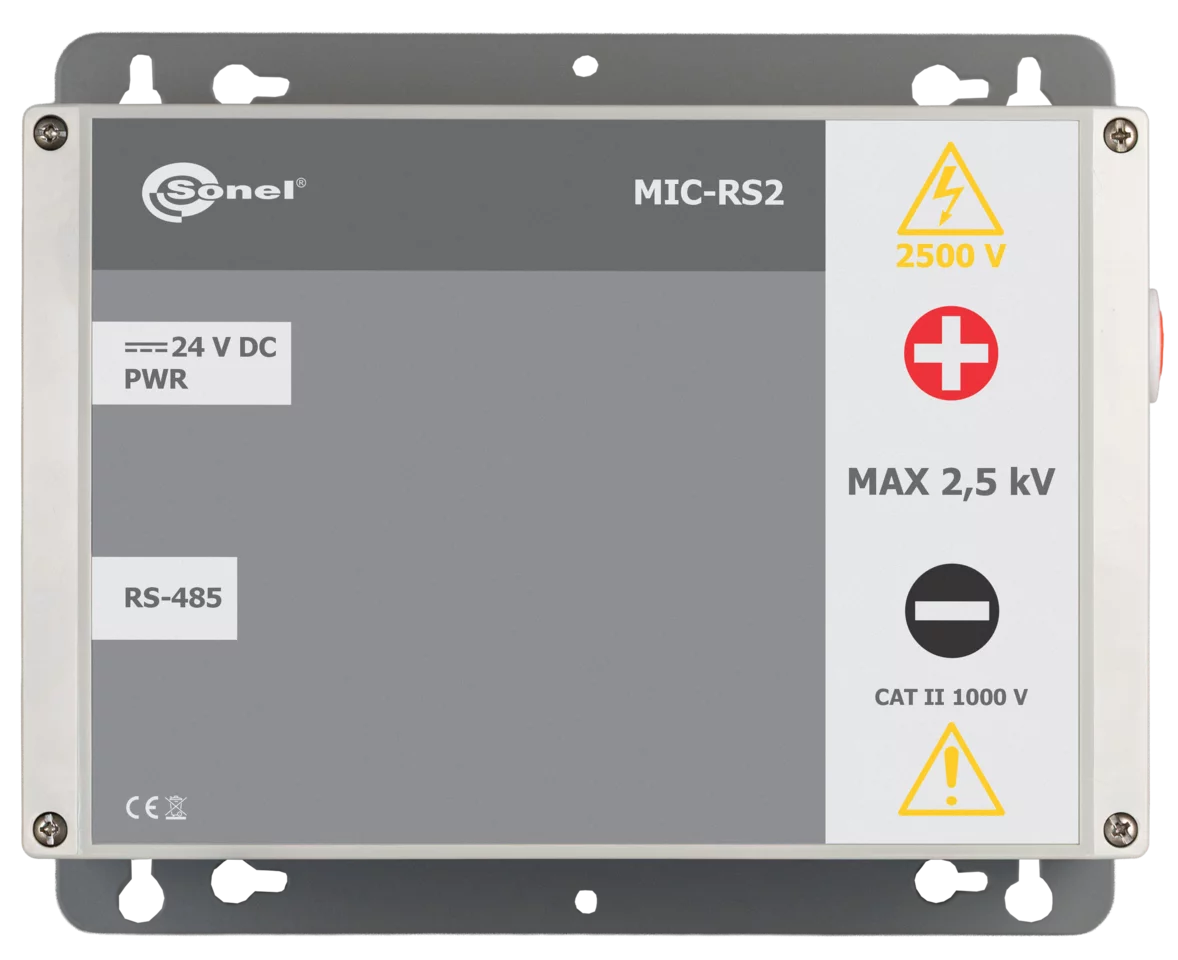

MIC-RS2

Isolationsmessgerät

Cechy

• Napięcie pomiarowe wybierane z zakresu 50…2500 V
• Samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji
• Prąd pomiarowy 1,4 mA
• Zabezpieczenie przed pomiarem obiektów będących pod napięciem

Cechy dodatkowe

• Pomiar pojemności po pomiarze R_ISO

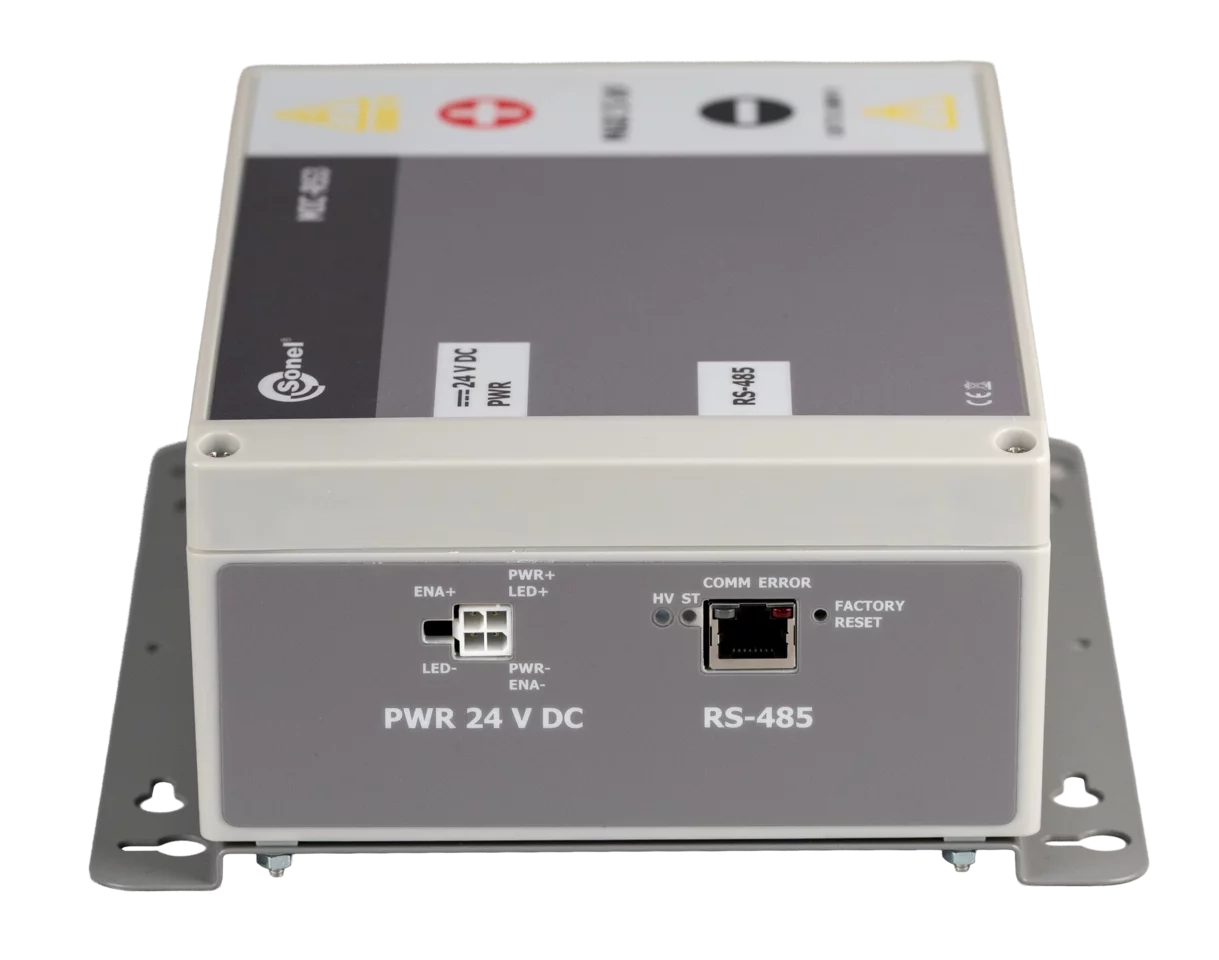

• Interfejs RS-485
• Transmisja danych do urządzenia sterującego za pomocą protokołu MIC-RSx-SCP lub Modbus
• Zasilanie zewnętrzne
• Przyrząd spełnia wymagania normy EN IEC 61557

Cechy wyróżniające

Miernik jest przeznaczony do zabudowy/montażu na stałe. Pełni rolę podrzędną (Secondary/Slave), tzn. wykonuje polecenia wydawane przez urządzenie sterujące (Main/Master) i sam nie inicjuje transmisji. Umożliwia zmierzenie rezystancji izolacji napięciem pomiarowym do 2500 V.

Pomiary są dostępne w dwóch trybach: automatycznym (ciągłym) i ręcznym (jednorazowym). W ramach badań zautomatyzowanych może zostać zaprogramowany do mierzenia bądź nie pojemności.

Reakcja i komunikacja

Do obsługi miernika z poziomu urządzenia sterującego (Main/Master) służy protokół komunikacji szeregowej MIC-RSx-SCP lub protokół Modbus. Przy jego użyciu można np. uruchamiać i zatrzymywać pomiar rezystancji, odczytywać wynik pomiaru czy też zmieniać konfigurację przyrządu.

Cel: przemysł 4.0

Miernik został zaprojektowany z myślą o łatwej integracji z popularnymi platformami automatyki i zarządzania energią (np. systemami opartymi na architekturze EcoStruxure firmy Schneider Electric). Zastosowanie powszechnie używanego protokołu Modbus RTU na magistrali RS-485 umożliwia:

• integrację z PLC i SCADA – bezpośrednie podłączenie do sterowników PLC oraz systemów wizualizacji SCADA pozwala na centralne zbieranie i analizę danych pomiarowych,
• automatyzację i utrzymanie predykcyjne – zdalne sterowanie pomiarami (start/stop, tryb ciągły) oraz odczyt wyników w czasie rzeczywistym wspiera przejście z utrzymania zapobiegawczego na strategie utrzymania predykcyjnego,

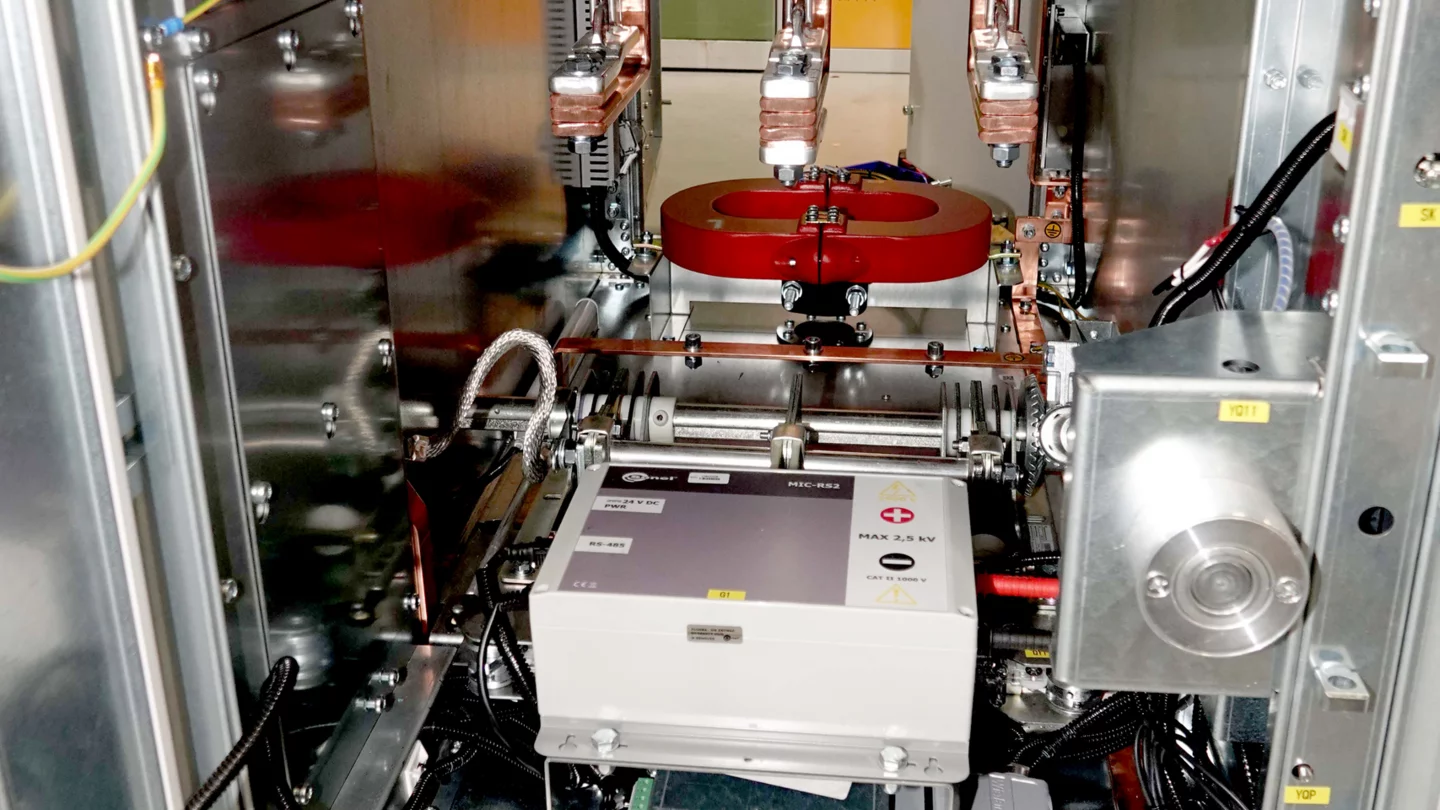

• elastyczność i skalowalność – zastosowanie Modbus RTU ułatwia wdrażanie mierników zarówno w nowych, jak i modernizowanych rozdzielnicach średniego napięcia (SN), zapewniając ciągły nadzór nad stanem izolacji krytycznych urządzeń.

Takie podejście zapewnia nie tylko wysoką niezawodność techniczną, ale również wymierne korzyści operacyjne i zgodność z nowoczesnymi standardami zarządzania infrastrukturą przemysłową.
