MIC-2511 EPA

Isolationswiderstandsprüfgerät mit EPA-Messset

Sonel MeasureEffect™

Das Messgerät ist Teil Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.

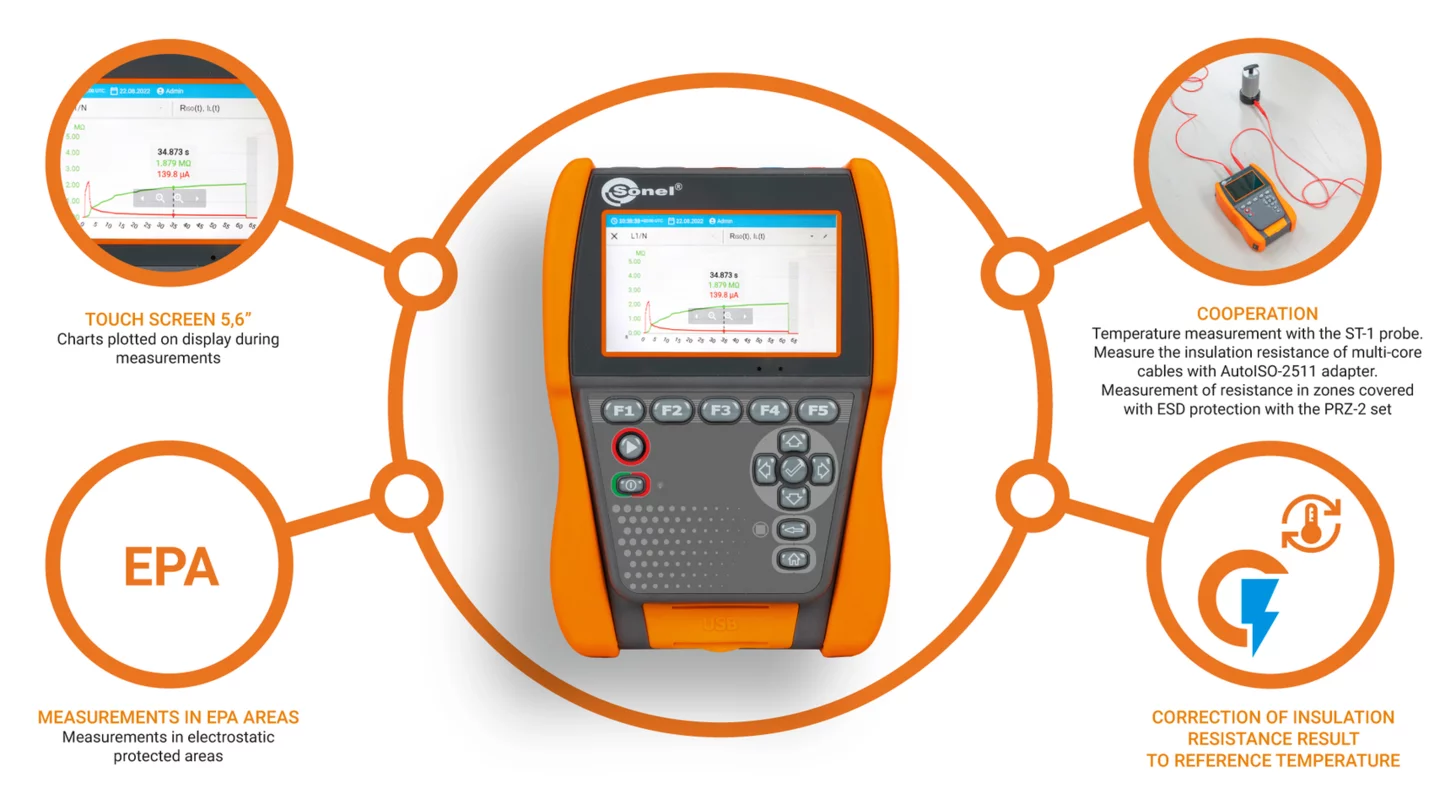

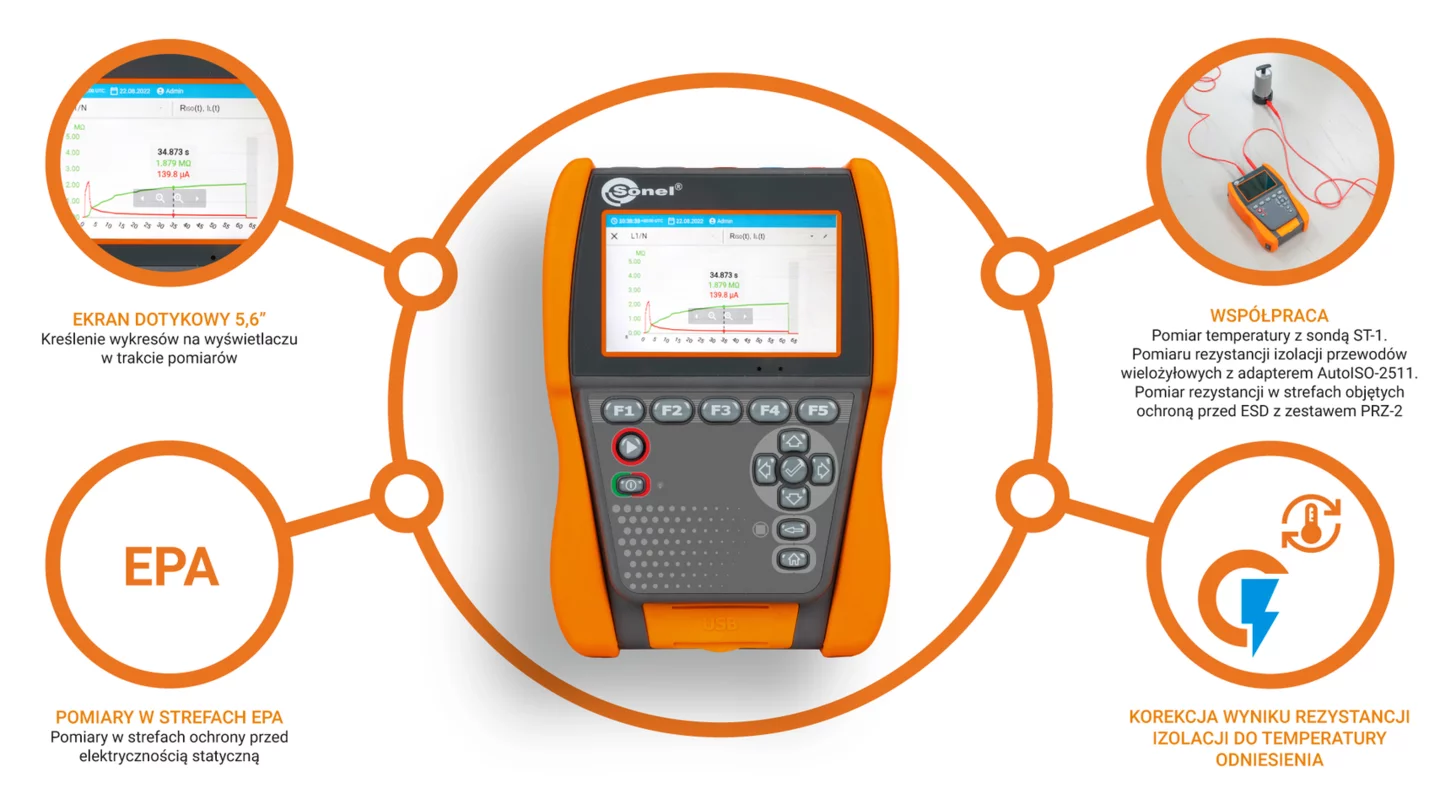

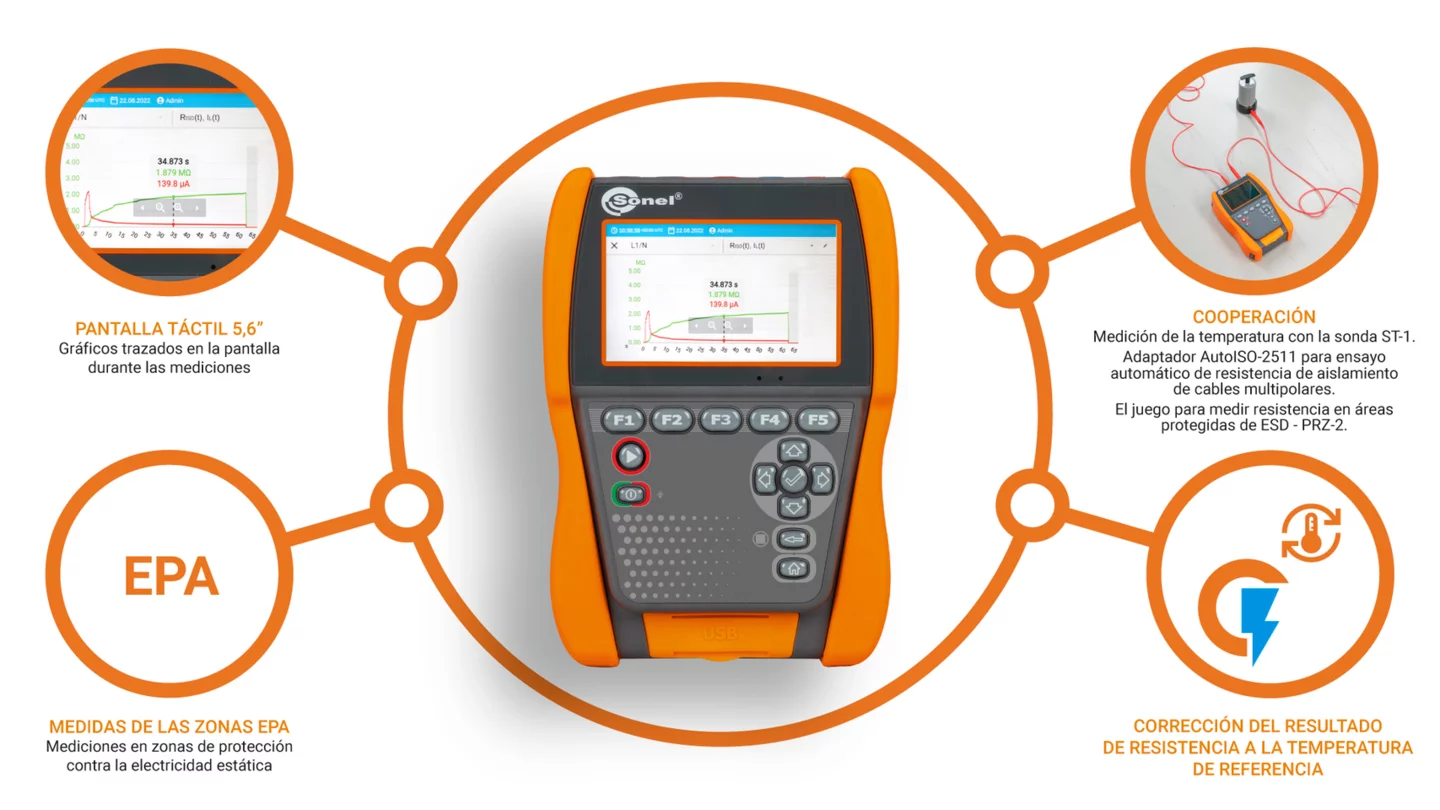

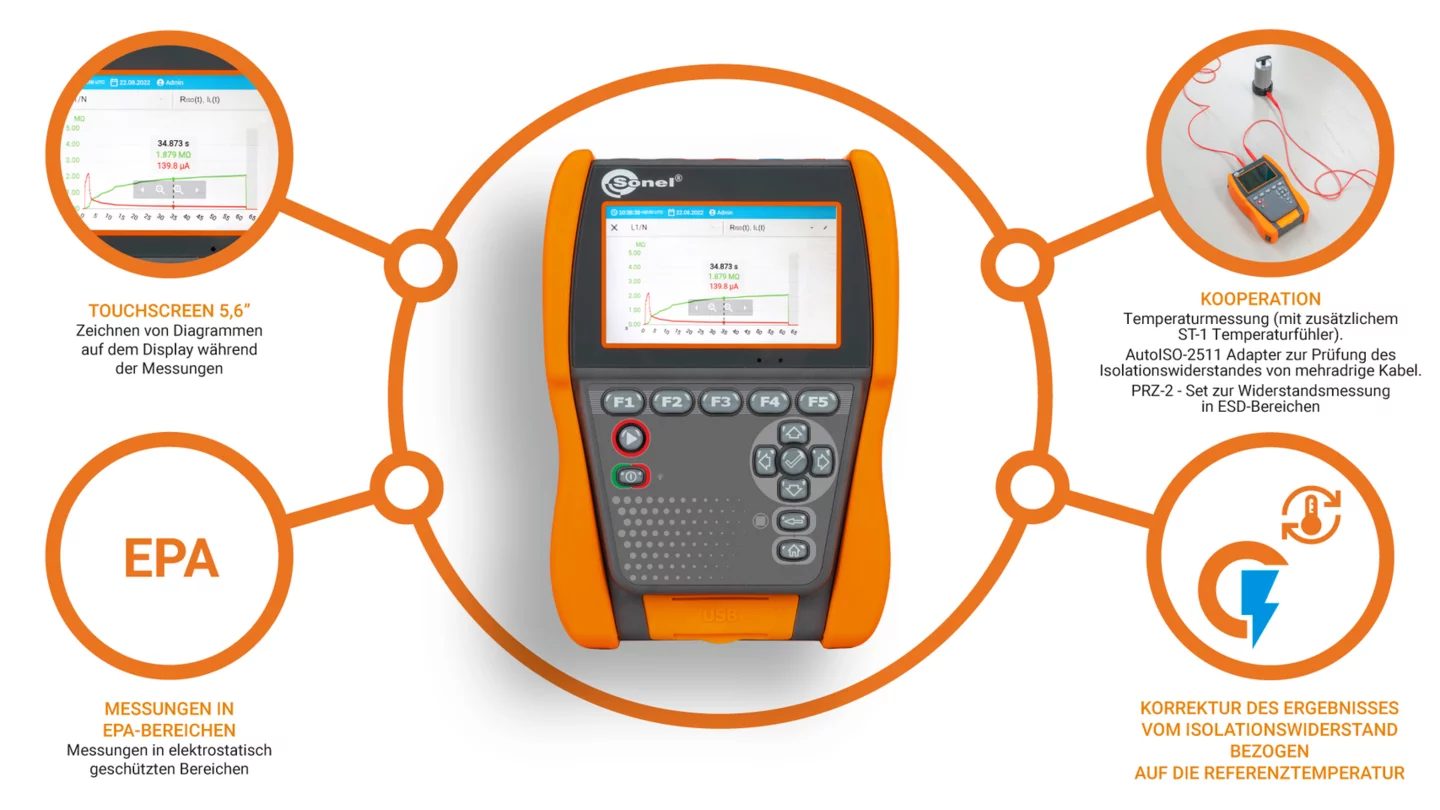

Eigenschaften

• Auswählbare Messspannungen im Bereich von 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V oder 10...2500 V in 10 V Schritten
• Messen des Isolationswiderstands unter Verwendung der Spannung von 10 V der Überwachungsschleife von Brandmeldesystemen
• Tests von Überspannungsschutzgeräten (SPD)

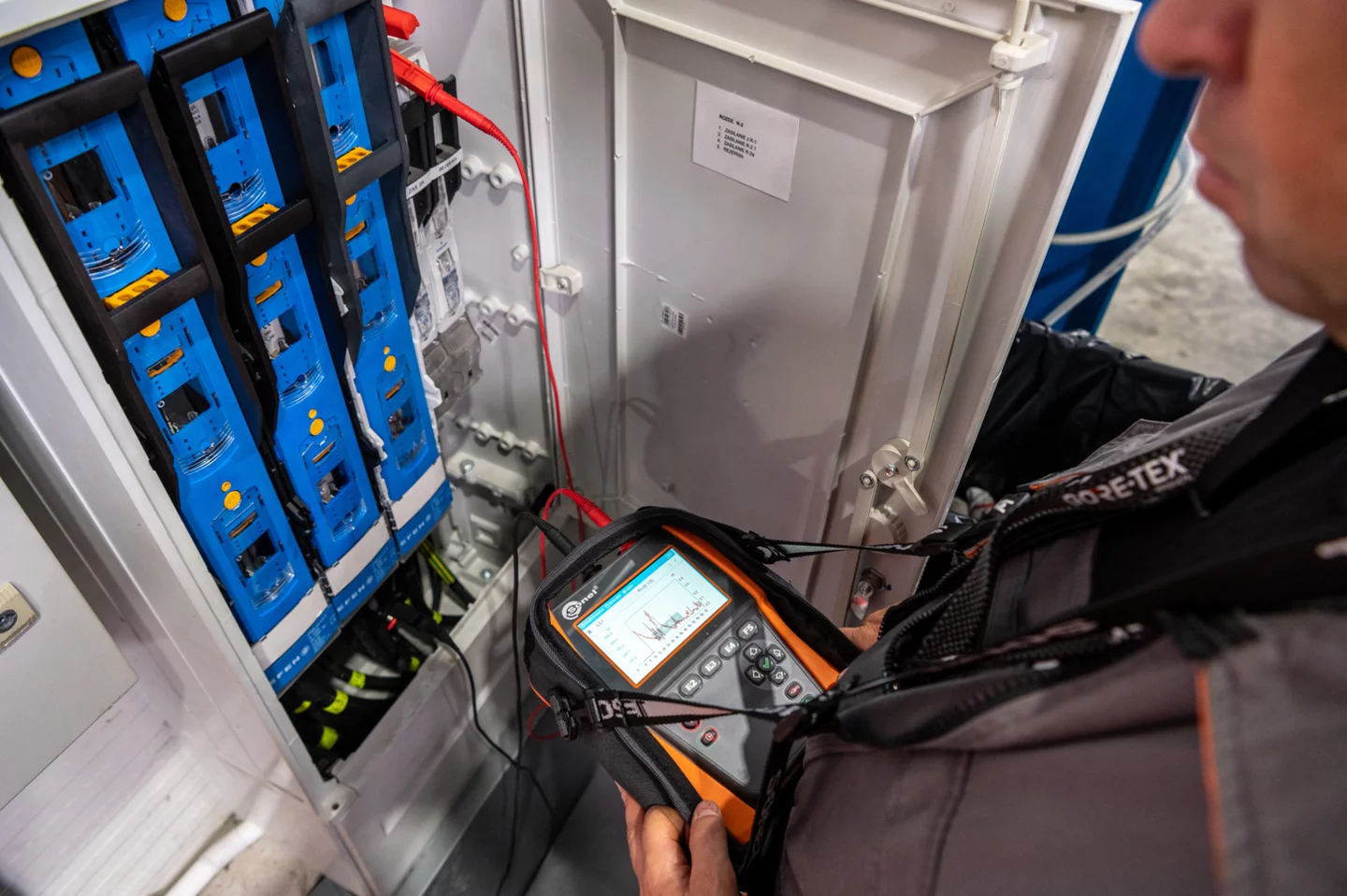

• Darstellung von Diagrammen auf dem Display während der Messungen
• Messungen in elektrostatisch geschützten Bereichen (EPA)
• Ergebniskorrektur bezogen auf die Referenztemperatur
• Dauerhafte Anzeige des gemessenen Isolationswiderstandes und Ableitstromes
• Automatische Entladung des Prüflings am Ende der Isolationsprüfung
• Akustisches Signal in 5-Sekunden Intervallen, zur schnellen Erstellung einer Zeit-Widerstandscharakteristik
• Gemessene Messzeiten T₁, T₂ und T₃ für die Messung von einem oder zwei Absorptionskoeffizienten (Ab1, Ab2 oder DAR, PI) im Bereich von 1...600 s
• Automatische Messung aller Widerstandskombinationen von 3-, 4-, 5-adrigen Kabeln und Leistungskabeln bei Verwendung des zusätzlichen Adapters AutoISO-2511
• Anzeige der aktuellen Prüfspannung während der Messung
• Prüfstrom ≤2 mA
• Schutz gegen spannungsführende Objekte
• Isolationswiderstandsmessung nach der Zwei- und Dreileitermethode

Weitere Funktionen

• Messung von Ableitströmen während der R_ISO Messung
• Messung der Kapazität während der R_ISO Messung
• Niederspannungs-Durchgangsmessung des Kreises und des Widerstands

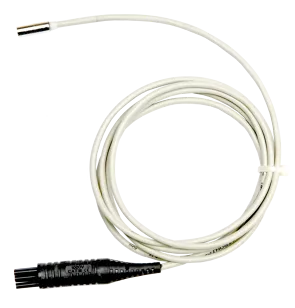

• Temperaturmessung (mit zusätzlichem ST-1 Temperaturfühler)
• DC und AC Spannungsmessung von 0...1500 V
• Speicher für 9999 Einträge, Datenübertragung zum PC per USB-Kabel
• Versorgung durch Batterien
• Tastaturbeleuchtung
• Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557

Anwendung

Dieses Isolationsprüfgerät enthält eine Vielzahl von verschiedenen Anwendungsmöglichkeiten. Es findet erfolgreiche Anwendung im Baugewerbe, zur Untersuchung von industriellen Systemen oder im Schienenverkehr. Die Gesamtheit aller integrierten Funktionen und Features machen das MIC-2511 zu einem perfekten Prüfgerät. Niedriger Batterieverbrauch, Laden während den Messungen, intuitive Bedienung und hoher Schutzgrad im Außenbereich sind nur einige Merkmale. Häufige Anwendungsbereiche sind die elektrische  Instandsetzung, Motorenüberprüfungen Netzversorgungsleitungen, Straßenbeleuchtung oder Bau und Wartung von PV Anlagen. Ebenso im Telekommunikations- und Fernwämesektor.

Funktionen

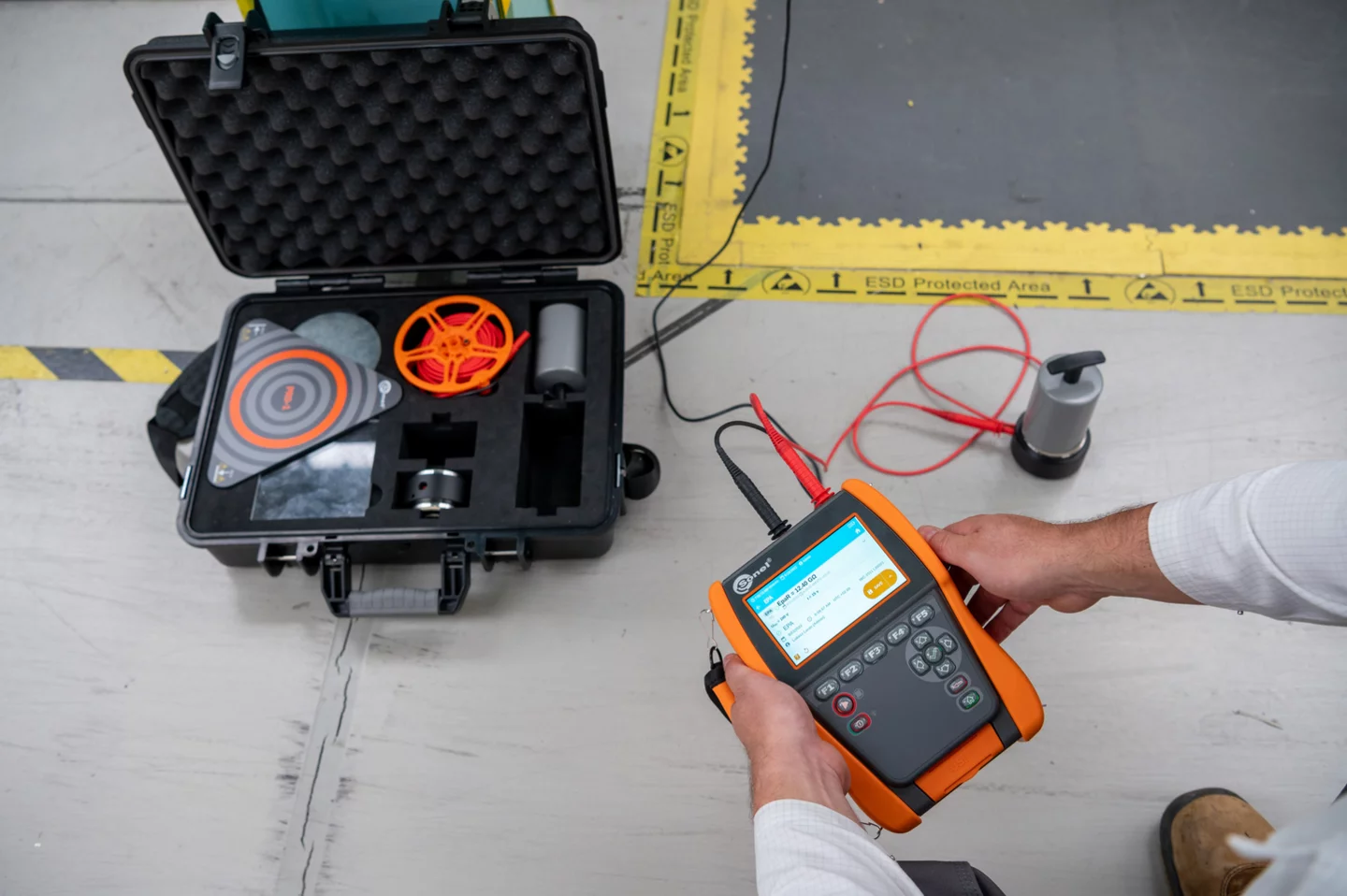

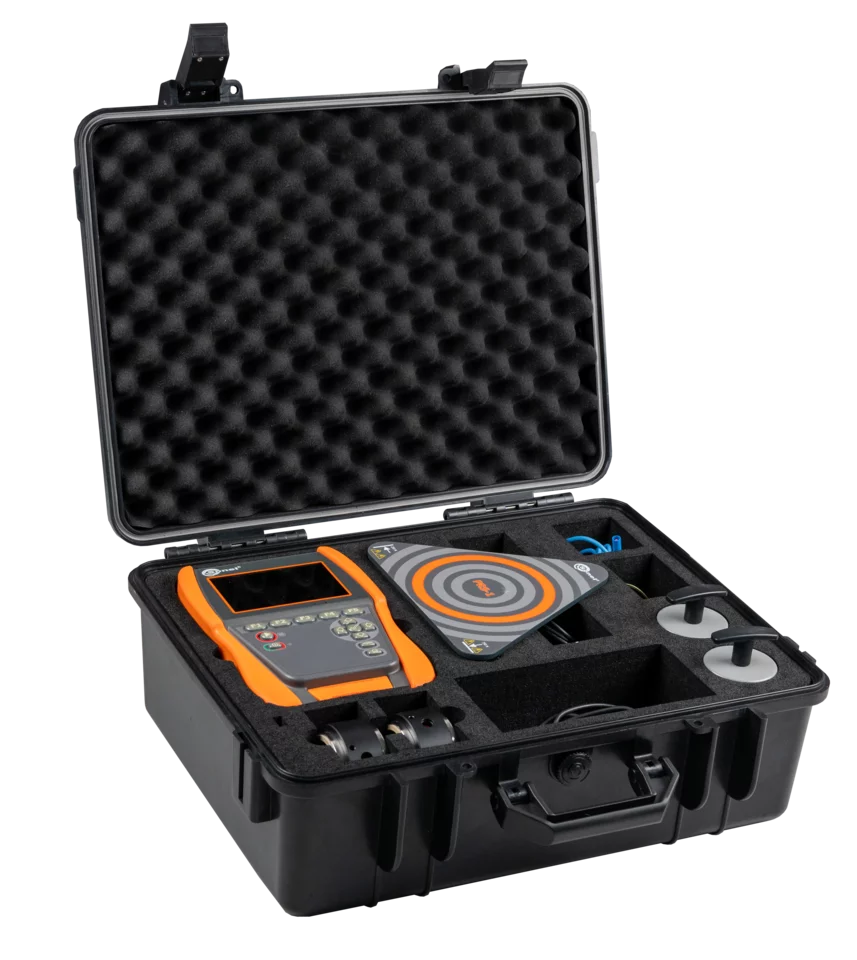

Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer maximalen Prüfspannung von 2500 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatsch eine Entladung der Last durchgeführt. Zusammen mit PRZ-2, d.h. einem Set zur Widerstandsmessung in ESD-Bereichen, ist es ein umfassendes Werkzeug für Koordinatoren, die sich mit dem Schutz von Anlagen gegen statische Elektrizität befassen.

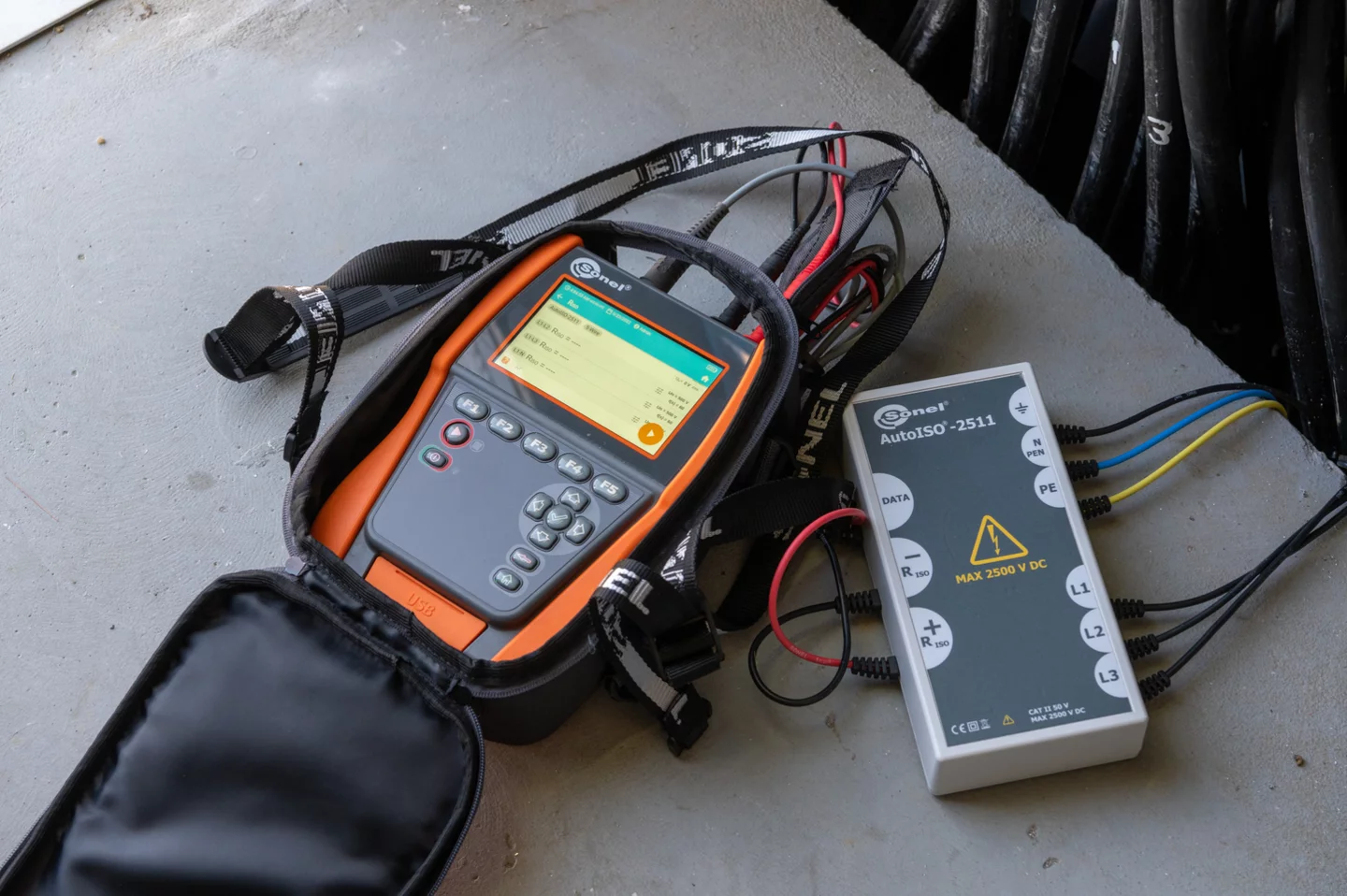

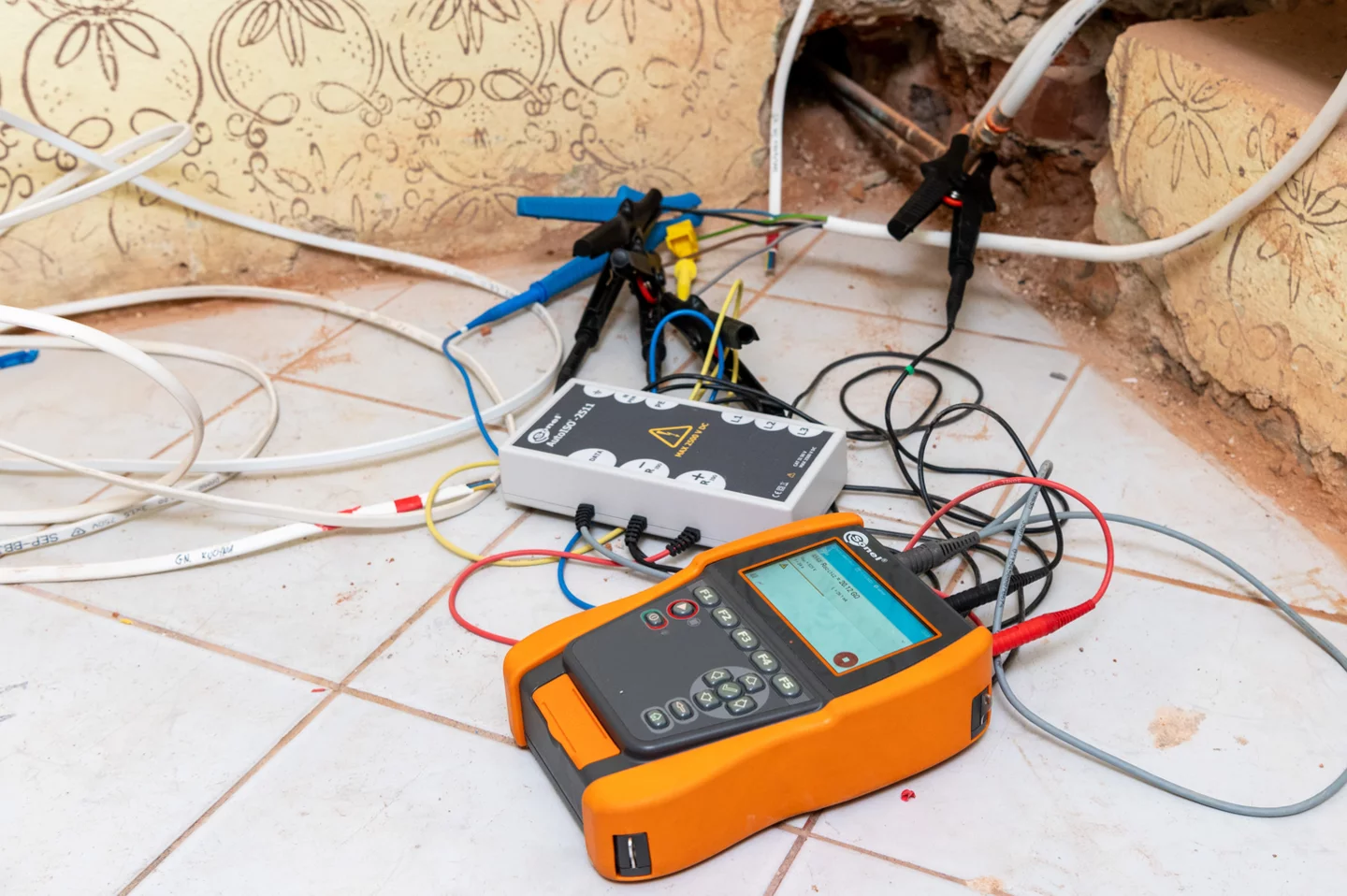

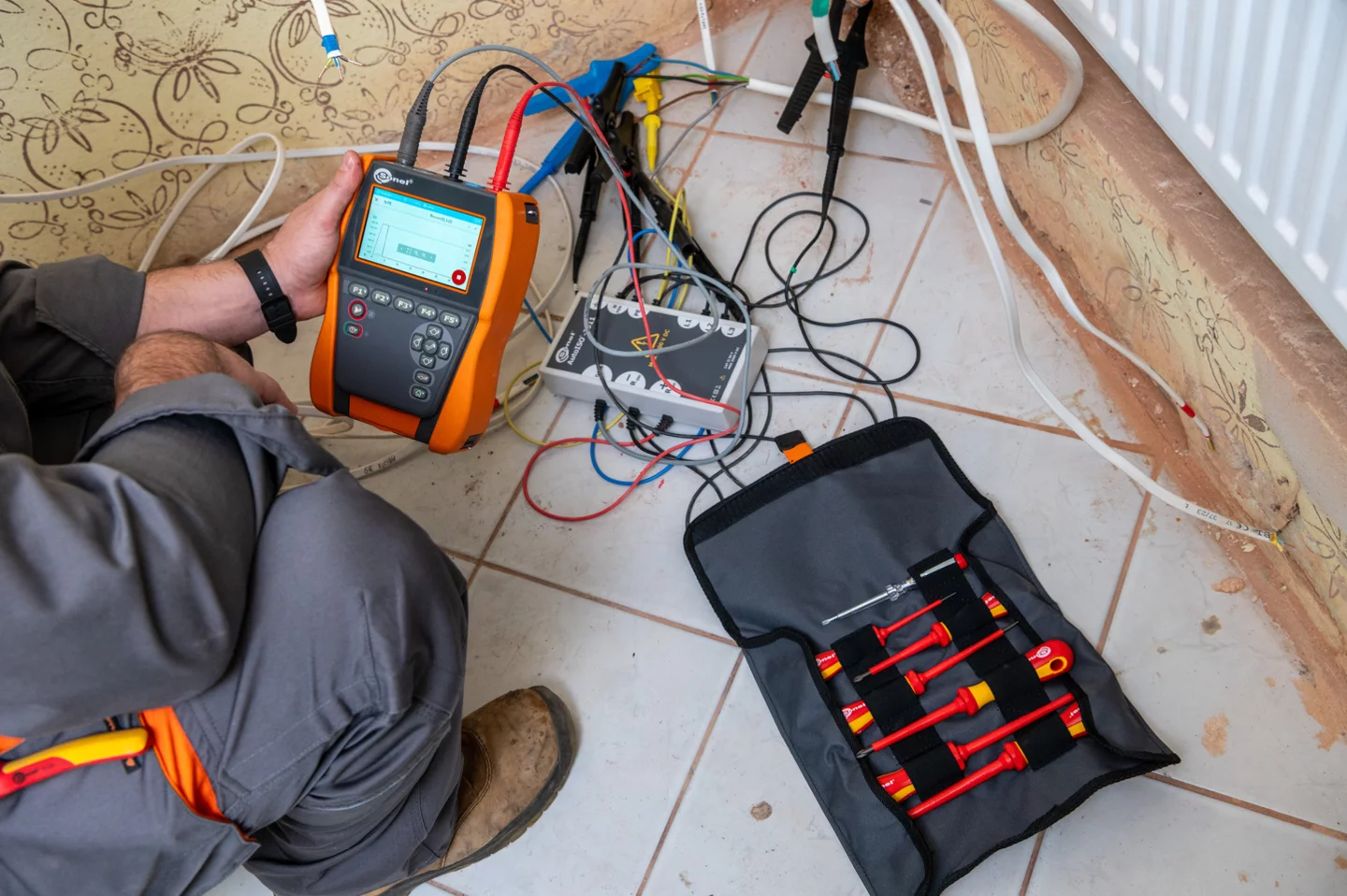

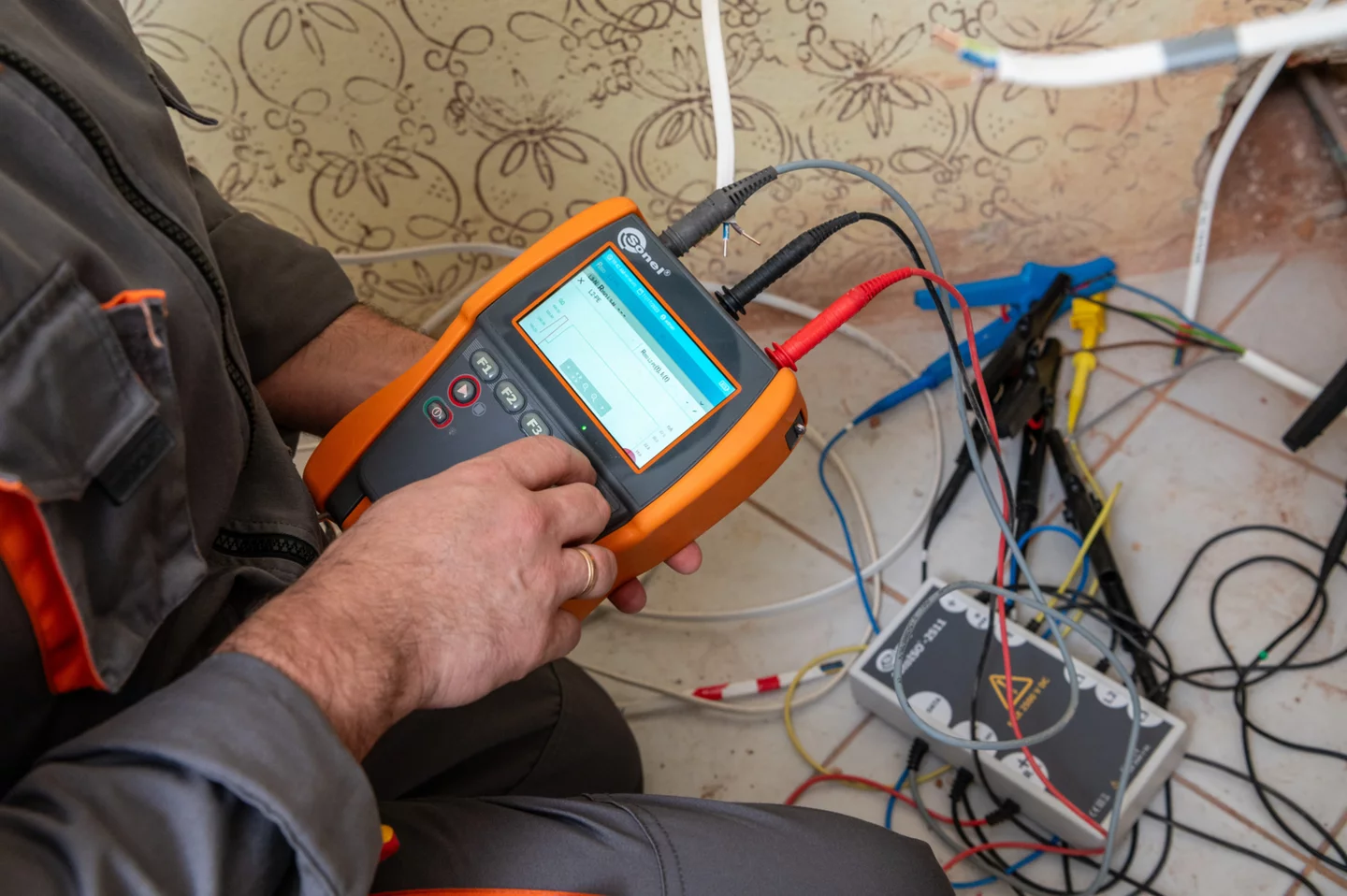

Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die Sicherheit kontrolliert werden. Die Messungen können sehr leicht automatisiert werden durch AutoISO-2511 Adapter zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen.

Mit dem MIC-2511 kann der Benutzer ebenso Durchgang von Schutz- und Potentialausgleichsleitern mit >200 mA in beide Richtungen messen. Ein integriertes Voltmeter führt Spannungsmessungen im Beriech AC und DC bis 1500 V durch.

Ein riesiger Speicher ermöglicht das Ablegen von fast 10 000 Messergebnissen.

Integriertes Hilfemenü

Das Prüfgerät enthält integrierte Hilfsansichten mit Messdiagrammen. Durch diese kann schnell und einfach der Anschluss des Prüfgerätes am zu messenden Netz abhängig von der Messung überprüft werden.

Schnittstellen und Software

Es können ganz einfach Daten via USB an den PC übertragen werden. Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
