MIC-2511
Isolationsmessgerät

Name: Isolationsmessgerät
Brand: Sonel
SKU: S102-WMDEMIC2511
Price: 1254.26 EUR
Availability: InStock

Katalognummer WMDEMIC2511

ean 5907624013728

1.054,00 €

1.254,26 € brutto

verfügbar

Lieferzeit: bis 3 Tage

Angebot anfordern

PRS-1

Sonde zur Widerstandsmessung von Böden und ...

81,00 €

96,39 € brutto

verfügbar

PRZ-2

Set zur Messung von Widerstand in ESD-gesc...

877,00 €

1.043,63 € brutto

verfügbar

PRS-2 KIT

Sonde zur Messung von Widerstand in ESD-ges...

822,00 €

978,18 € brutto

verfügbar

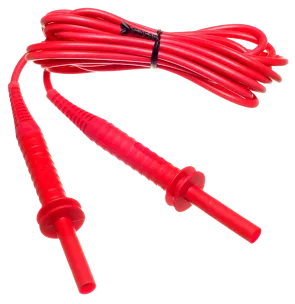

Prüfleitung mit "Bananen"-Stecker; 5 m; 5kV...

30,00 €

35,70 € brutto

verfügbar

PRS-2

Sonde zur Messung von Widerstand in ESD-ges...

666,00 €

792,54 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; 5 m; 5kV...

30,00 €

35,70 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; 3 m; 5kV...

55,00 €

65,45 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; abgeschi...

54,00 €

64,26 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; 10 m; 5k...

45,00 €

53,55 € brutto

verfügbar

ST-1

Temperatursonde

45,00 €

53,55 € brutto

verfügbar

Beschreibung

Technische Daten

Standardzubehör

Optionales Zubehör

Meinungen

Dateien

Isolationswiderstandsmessung bis 2 TΩ

Das funktionsfähige Isolationswiderstandsmessgerät Sonel MIC-2511 ermöglicht die Messung des Isolationswiderstands mit einer Prüfspannung von bis zu 2500 V. Es überrascht mit zahlreichen Funktionen, die sich in der kompakten und handlichen Form verbergen. Angesichts seiner Parameter, des robusten Gehäuses in der Schutzklasse IP65, seines geringen Stromverbrauchs aus den Akkus und der Möglichkeit, das Gerät auch währen der Messungen wiederaufzuladen, haben wir bei diesem Messgerät mit einem zuverlässigen Werkzeug zu tun, das in vielen Bereichen Anwendung findet. Es bewährt sich perfekt bei der Prüfung von Industrieanlagen und Oberleitungsnetzen und kann auch bei Wohngebäuden erfolgreich eingesetzt werden. Die Vorteile dieses Gerätes wissen vor allem Elektriker zu schätzen, die in der Instandhaltung tätig sind und Motoren, Kabel und Straßenbeleuchtung prüfen. Das Messgerät Sonel MIC-2511 eignet sich auch beim Bau und bei der Wartung von Photovotlaikanlagen. Es stellt eine zuverlässige Lösung für die Installateure von Telekommunikationsnetzen sowie Betreiber von Heizunugsnetzen dar, mit der die Alarmsysteme von vorisolierten Leitungen erleichtert werden können.

Das Produkt ist so konzipiert, dass es die Normen ganz oder teilweise erfüllt:

IEC 61340-2-3 Electrostatics - Part 2-3: Methods of test for determining the resistance and resistivity of solid planar materials used to avoid electrostatic charge accumulation
IEC 61340-4-1 Electrostatics - Part 4-1: Standard test methods for specific applications - Electrical resistance of floor coverings and installed floors
IEC 61340-4-3 Electrostatics - Part 4-3: Standard test methods for specific applications - Footwear
IEC 61340-4-5 Electrostatics - Part 4-5: Standard test methods for specific applications - Methods for characterizing the electrostatic protection of footwear and flooring in combination with a person
IEC 61340-4-6 Electrostatics - Part 4-6: Standard test methods for specific applications - Wrist straps
IEC 61340-4-7 Electrostatics - Part 4-7: Standard test methods for specific applications - Ionization
IEC 61340-4-9 Electrostatics - Part 4-9: Standard test methods for specific applications - Garments
IEC 61340-5-1 Electrostatics - Part 5-1: Protection of electronic devices from electrostatic phenomena - General requirements
IEC TR 61340-5-2 Electrostatics - Part 5-2: Protection of electronic devices from electrostatic phenomena - User guide
IEC 61340-5-3 Electrostatics - Part 5-3: Protection of electronic devices from electrostatic phenomena - Properties and requirements classification for packaging intended for electrostatic discharge sensitive devices
IEC 62631-3-1 Dielectric and resistive properties of solid insulating materials - Part 3-1: Determination of resistive properties (DC methods) - Volume resistance and volume resistivity - General method
HD 60364-6 Low-voltage electrical installations - Part 6: Verification
IEC 1081 Pneumatic instruments driven by associated process gas - Safe installation and operating procedures - Guidelines

Sonel MeasureEffect™

Das Messgerät ist Teil Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.

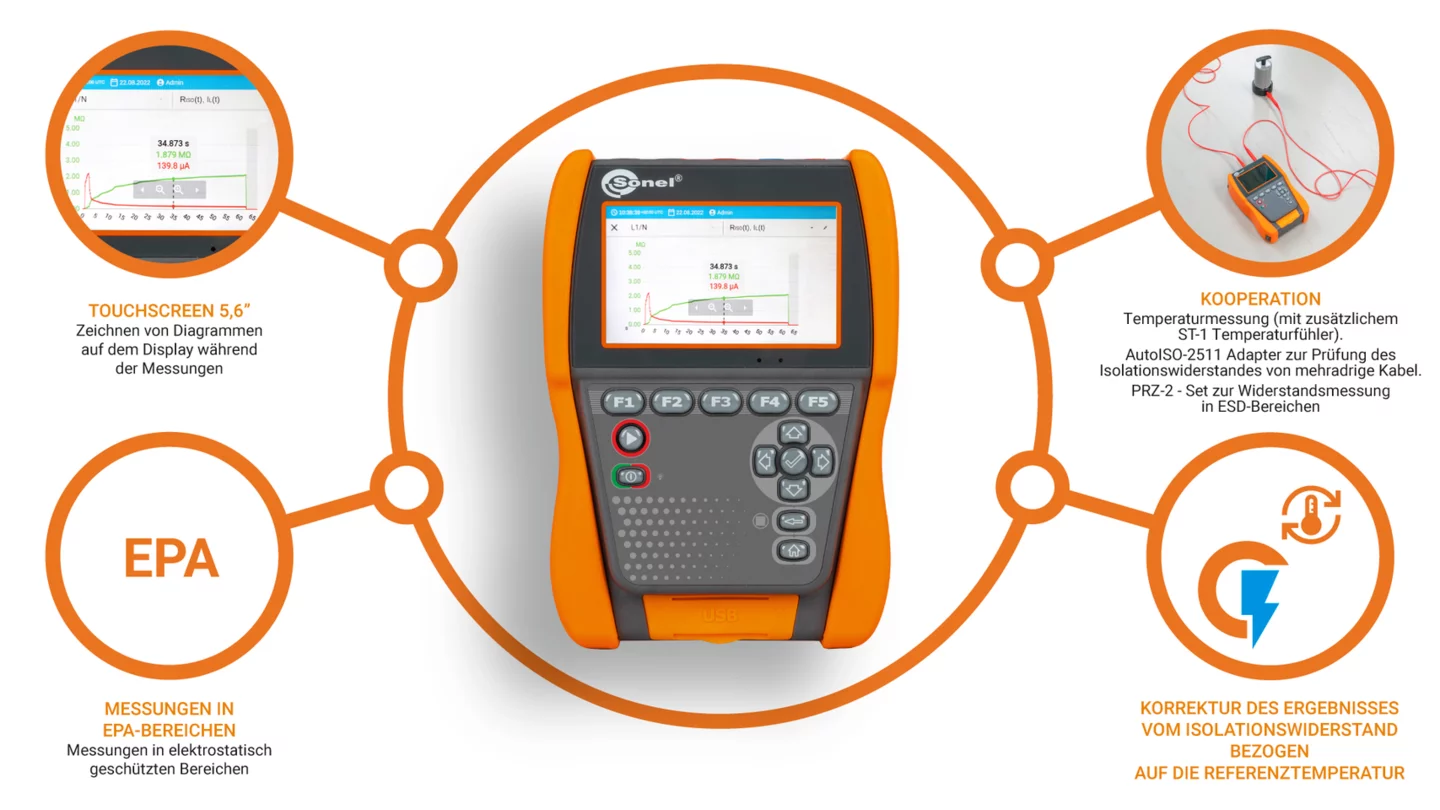

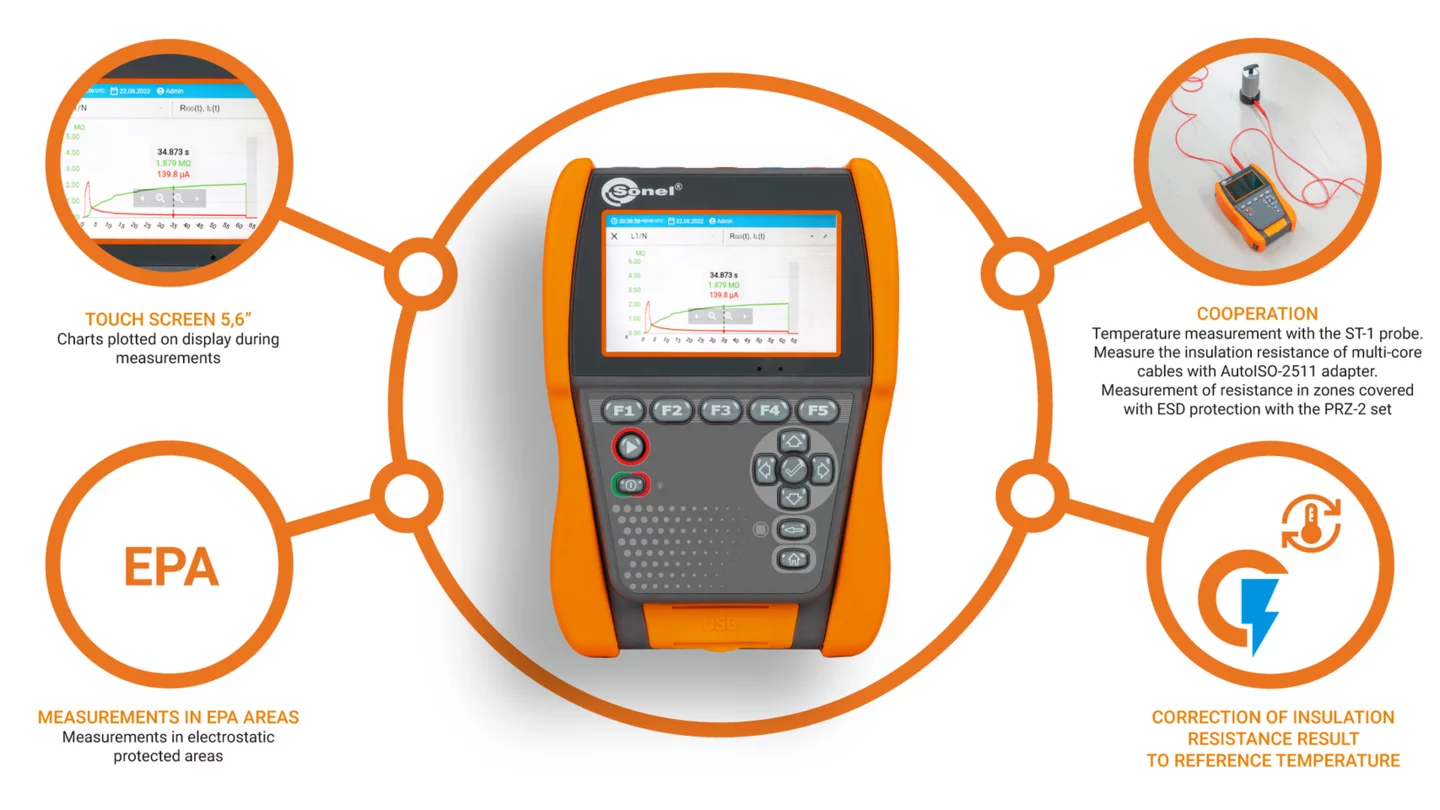

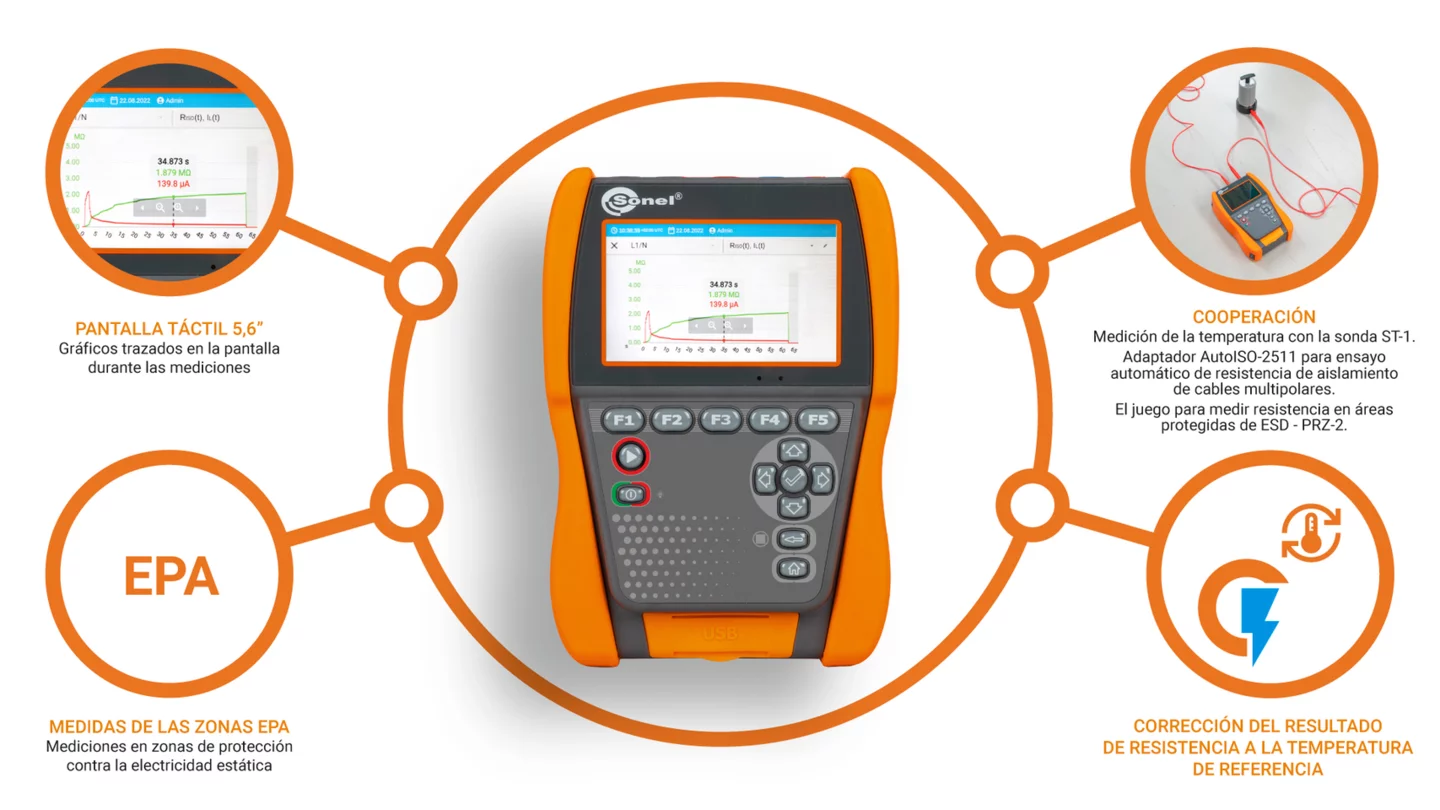

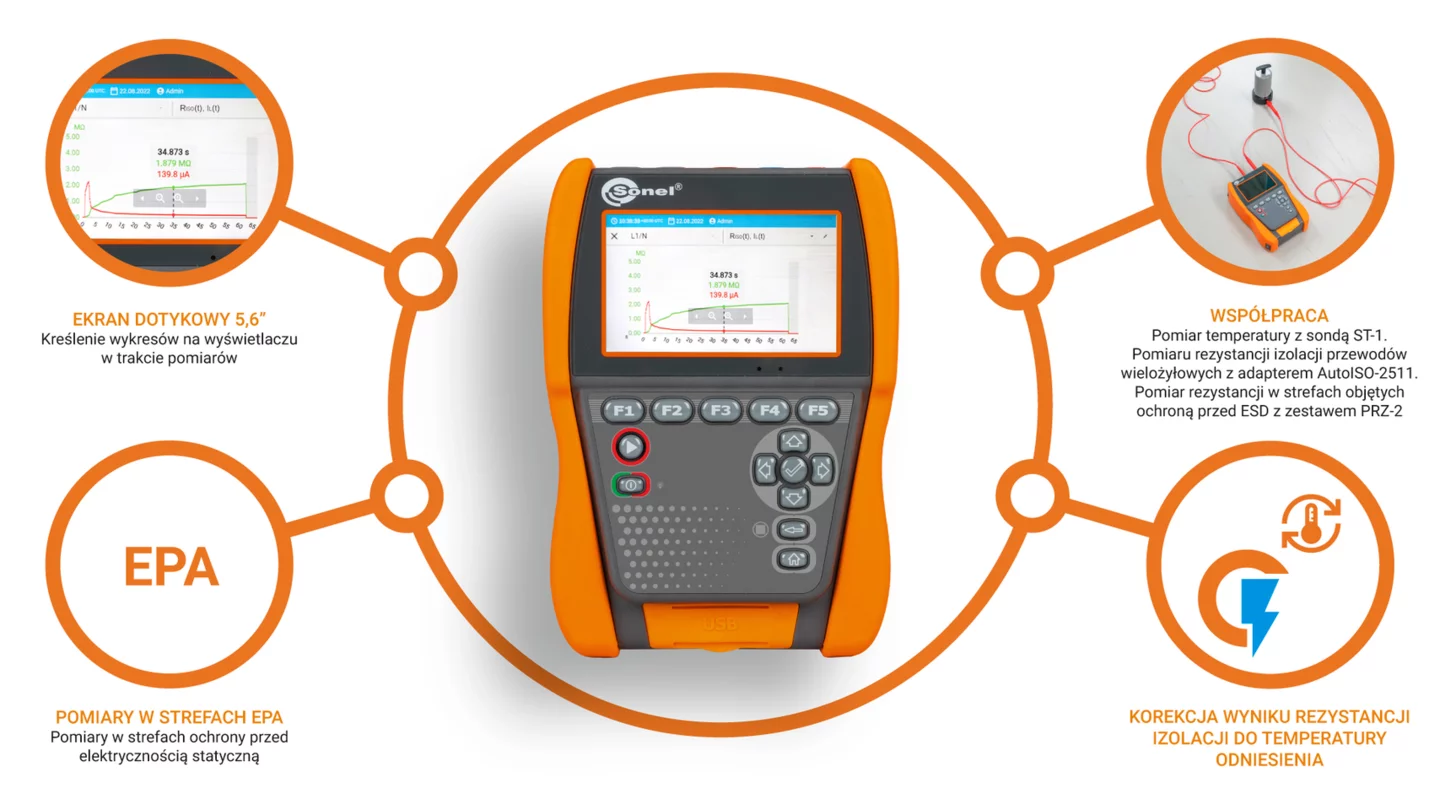

Eigenschaften

Prüfspannungen wählbar im Bereich von 10...2500 V: 10 V, 25 V, 100 V, 250 V, 500 V, 1000 V, 2500 V oder 10...2500 V in 10 V Schritten
Messen des Isolationswiderstands der Überwachungsschleife von Brandmeldesystemen mit einer Spannung von 10 V
Tests von Überspannungsschutzgeräten (SPD)

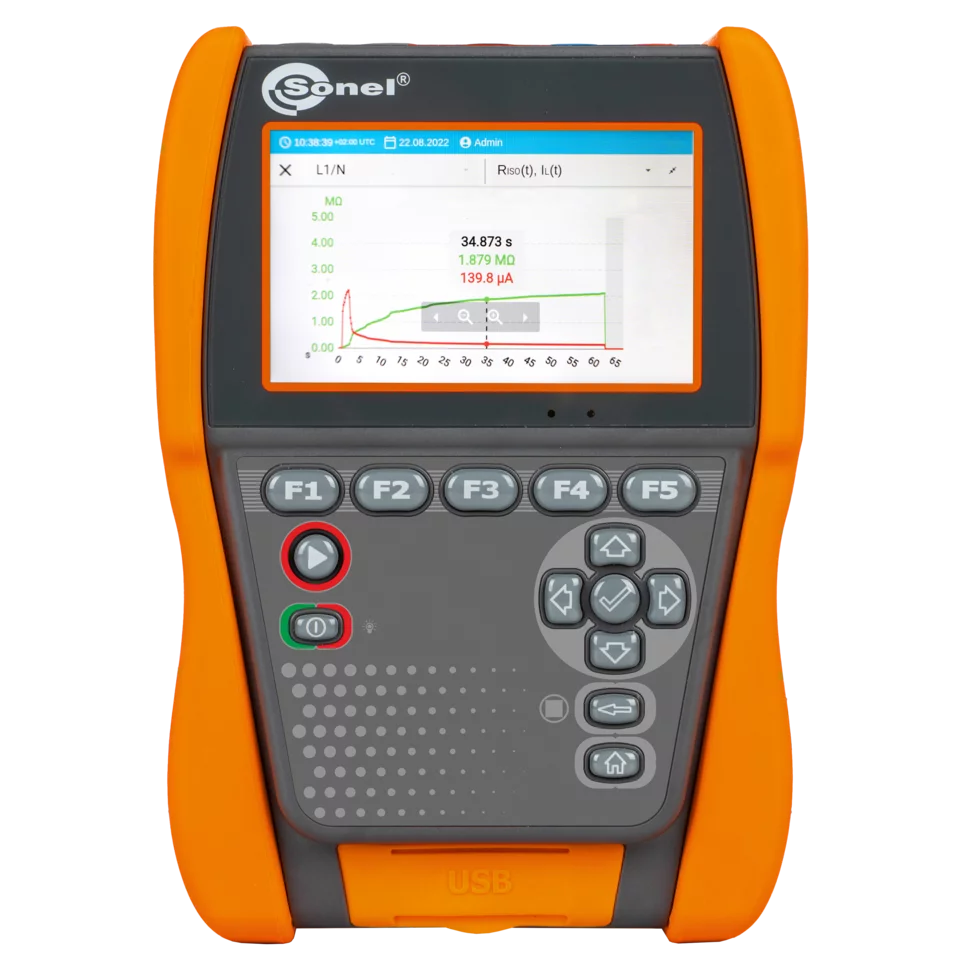

Darstellung von Diagrammen auf dem Display während der Messungen
Messungen in elektrostatisch geschützten Bereichen (EPA)
Ergebniskorrektur bezogen auf die Referenztemperatur
Dauerhafte Anzeige des gemessenen Isolationswiderstands oder Leckstromes
Automatisches Entladen des Prüflings nach Abschluss der Isolationsmessung
Akustisches Signal in 5-Sekunden Intervallen zur Erfassung der Zeitcharakteristiken
Prüfzeiten T₁, T₂ und T₃ zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s
Automatische Messung von 3-, 4-, 5-adrigen Kabeln und Leistungskabeln unter Verwendung des zusätzlichen Adapters AutoISO-2511
Anzeige der aktuell anliegenden Prüfspannung während der Messung
Prüfstrom ≤2 mA
Schutz gegen unter Spannung stehende Objekte
Isolationsmessung durchführbar mittels 2- oder 3-Leiter Methode

Weitere Funktionen

Messen von Ableitströmen während der R_ISO Messung
Messen der Kapazität während der R_ISO Messung
Durchgangs- und Widerstandsmessung

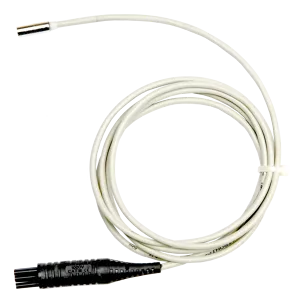

Temperaturmessung (mit zusätzlichem ST-1 Temperaturfühler)
DC und AC Spannungsmessung von 0...1500 V
Speicher für 9999 Einträge, Datenübertragung zum PC per USB-Kabel
Spannungsversorgung durch Akkus
Beleuchtete Tastatur
Das Prüfgerät entspricht den Anforderungen gemäß EN IEC 61557

Anwendung

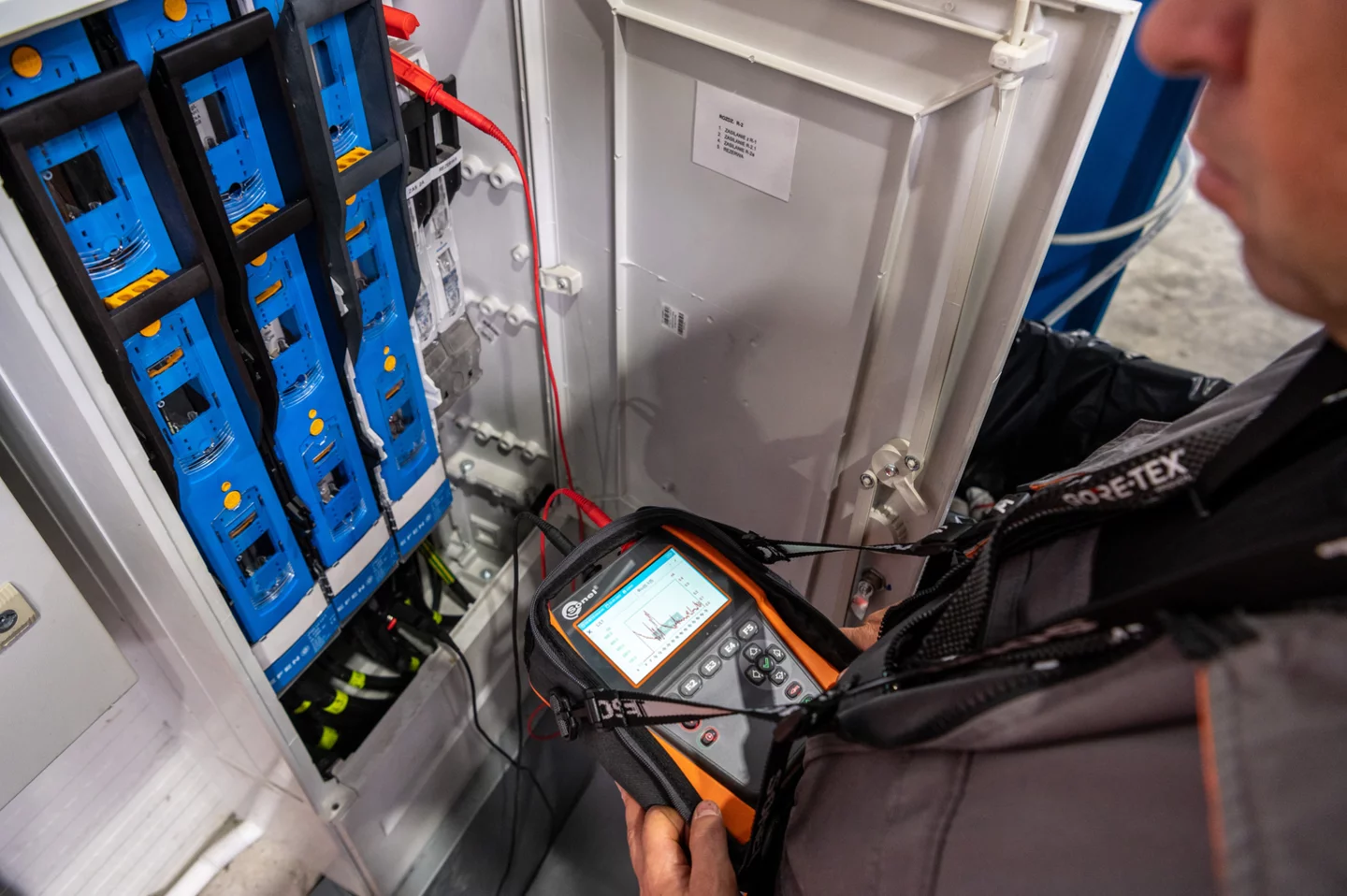

Dieses Isolationsmessgerät verfügt über ein sehr breites Anwendungsspektrum. Es kann sowohl im Wohnungsbau als auch zur Prüfung von industriellen Anlagen oder Verkehrsnetzen eingesetzt werden. Die Gesamtheit aller integrierten Funktionen und Features machen das MIC-2511 zu einem perfekten „Allrounder“. Niedriger Batterieverbrauch, Laden während den Messungen, intuitive Bedienung und hoher Schutzgrad im Außenbereich sind nur einige Merkmale. Häufige Anwendungsbereiche sind die elektrische Instandsetzung, Motorenüberprüfungen Netzversorgungsleitungen, Straßenbeleuchtung oder Bau und Wartung von PV Anlagen, sowie im Telekommunikations- und Fernwärmesektor.

Funktionen

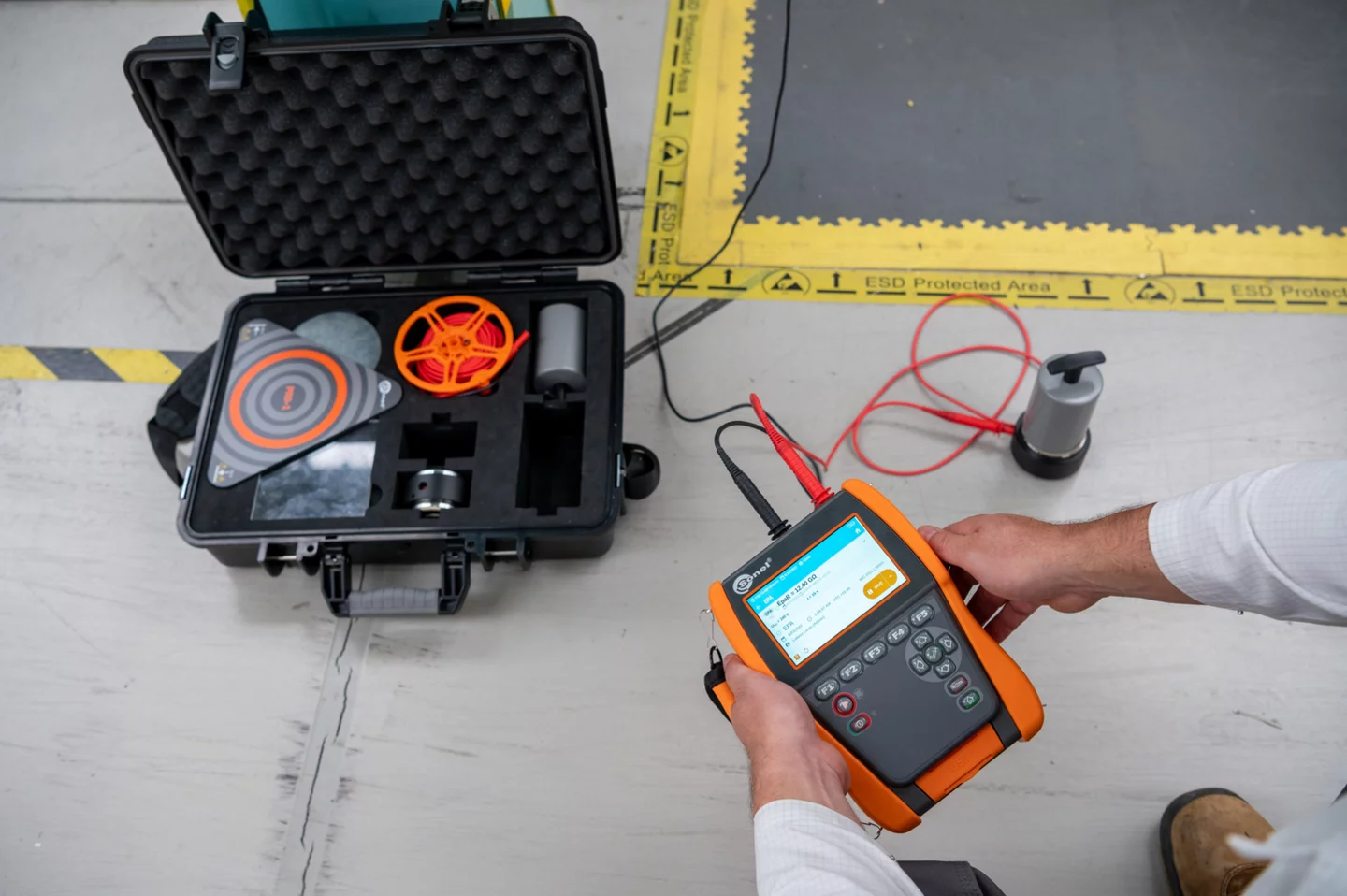

Das Prüfgerät kann zur Messung des Isolationswiderstandes mit einer maximalen Prüfspannung von 2500 V verwendet werden. Nach der Überprüfung von Leitungen wird nach Abschluss der Messung automatisch eine Entladung der Last durchgeführt. Zusammen mit PRZ-2 (Kit zur Messung des Widerstands in Bereichen mit ESD-Schutz), ist es ein umfassendes Prüfmittel um den Schutz von Anlagen gegen statische Elektrizität zu gewährleisten.

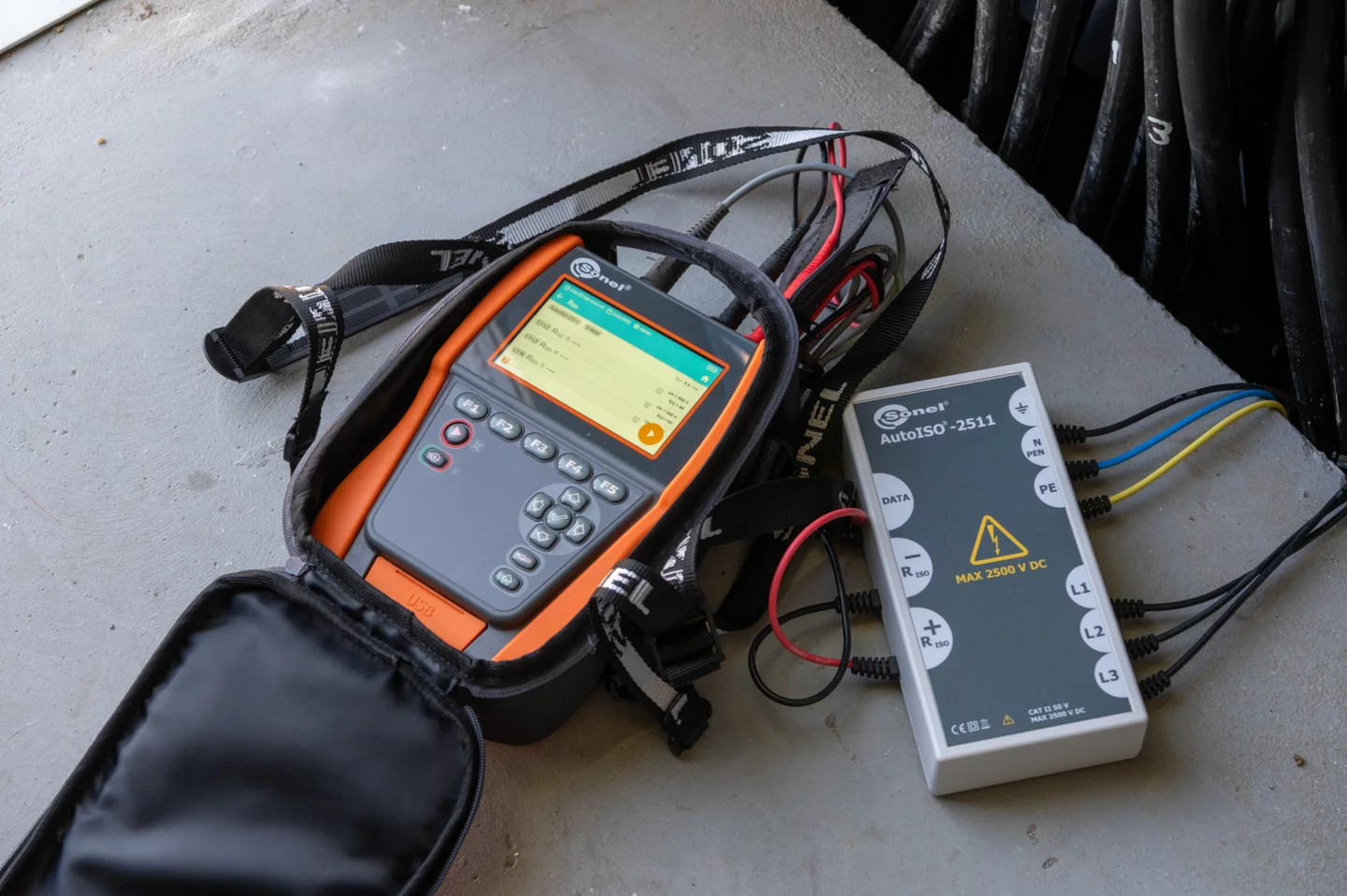

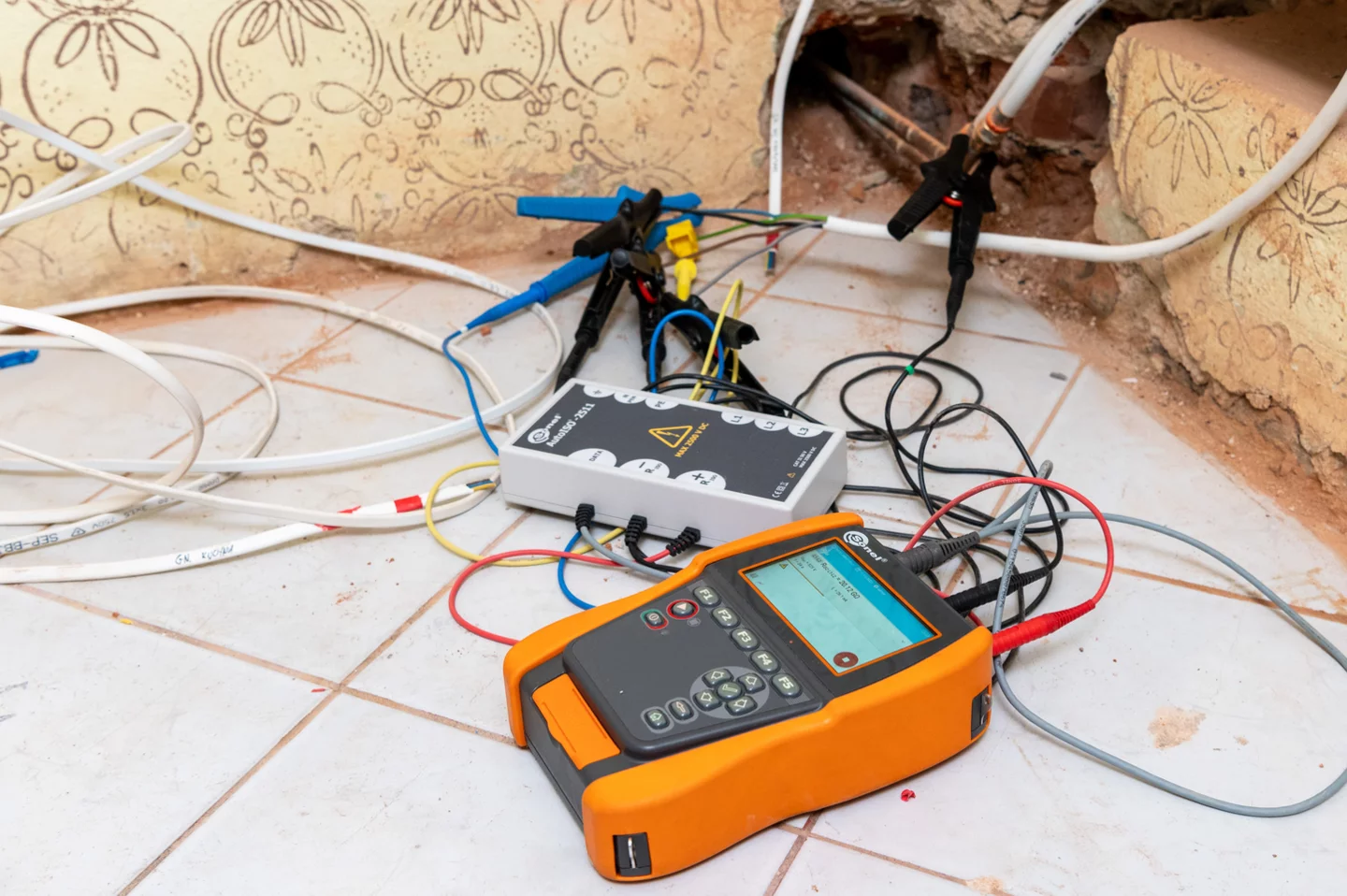

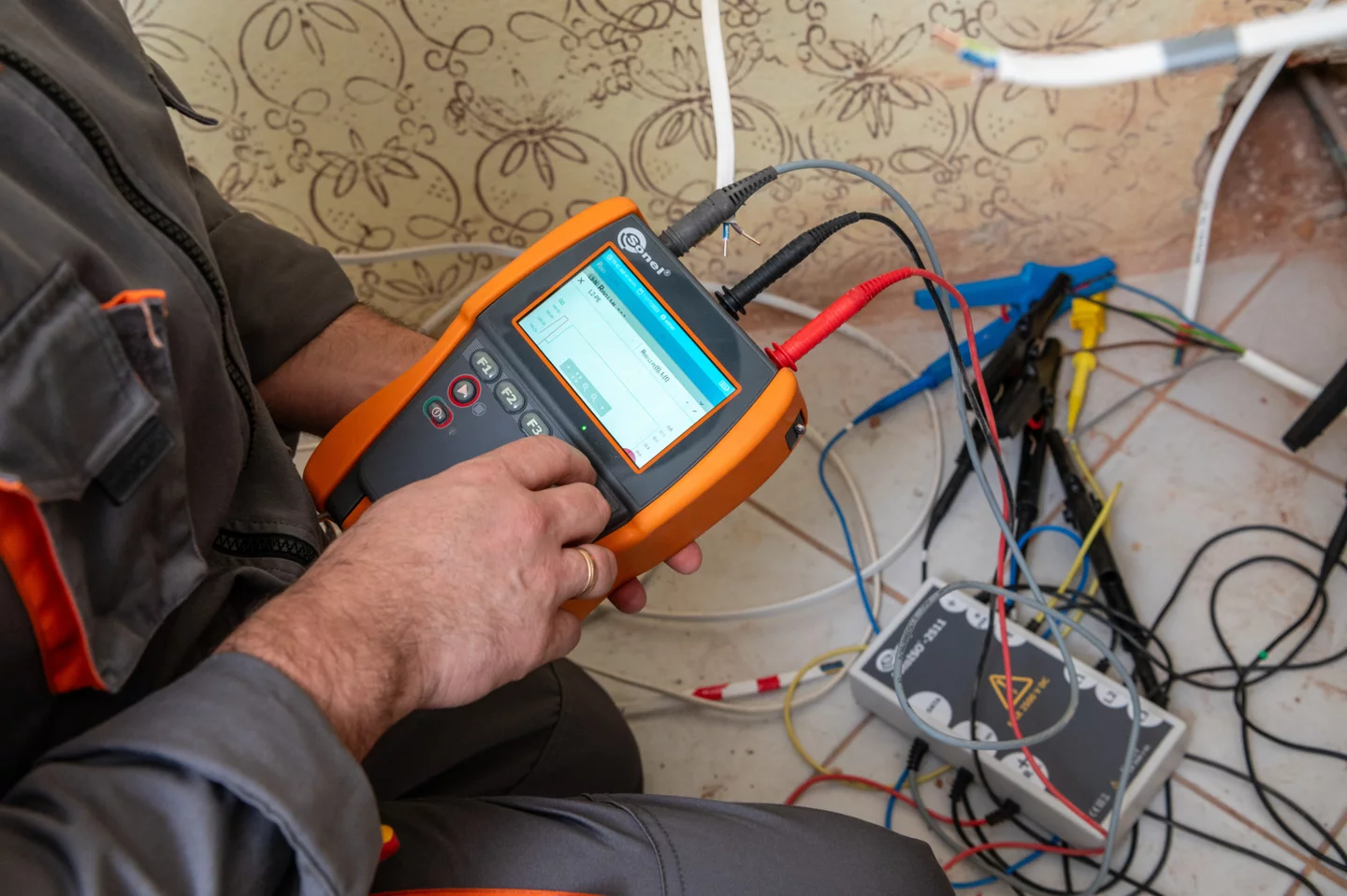

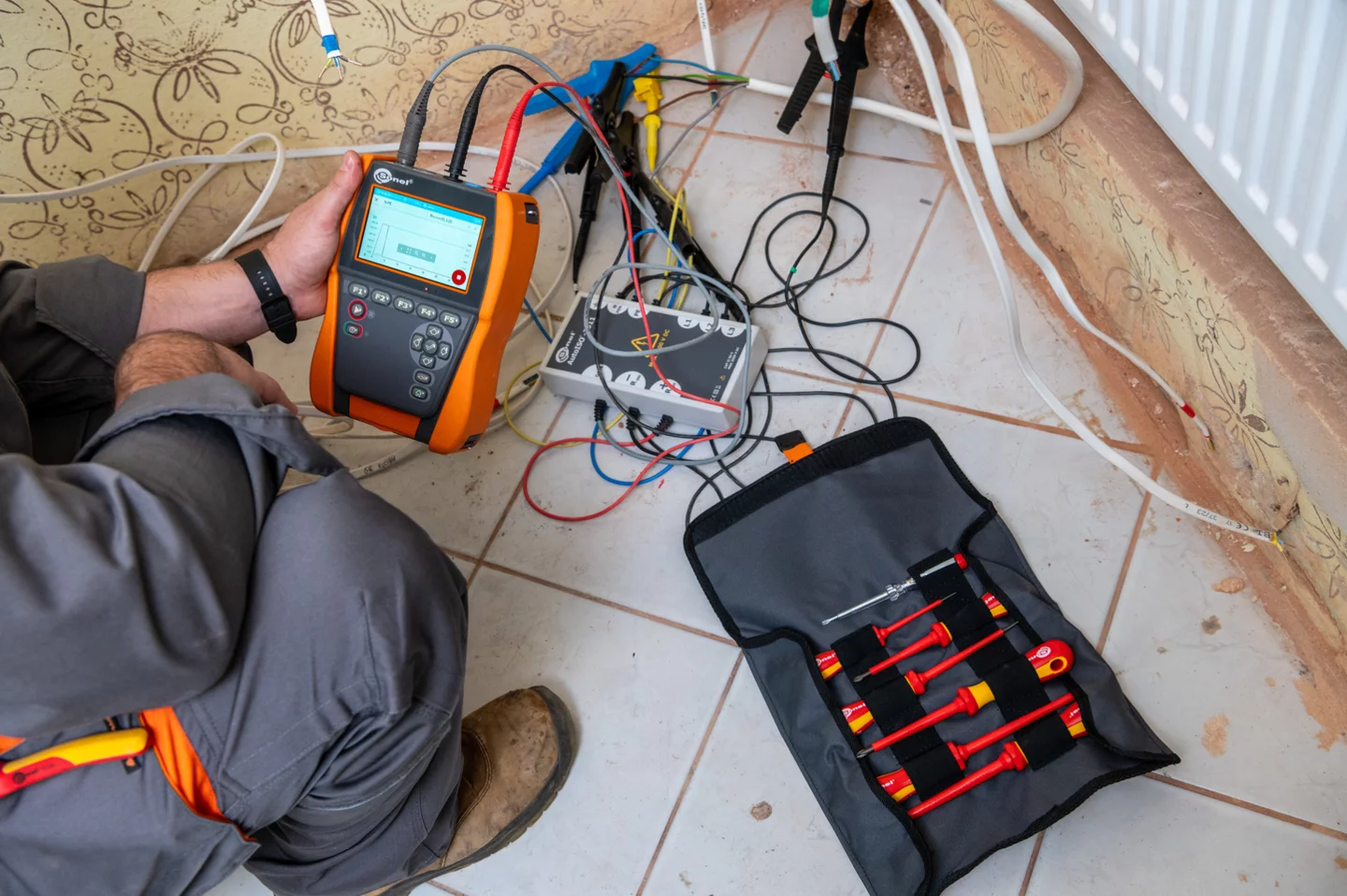

Das Gerät ermöglicht die elektrische Sicherheitskontrolle von elektrischen Anlagen in Wohn-, Gewerbe- und Industriebereichen. Alle Messungen können sehr leicht mit dem AutoISO-2511 Adapter, zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen, automatisiert werden.

Mit dem MIC-2511 kann der Benutzer ebenso den Durchgang von Schutz- und Potentialausgleichsleitern mit >200 mA in beide Richtungen messen. Ein integriertes Voltmeter führt Spannungsmessungen im Bereich AC und DC bis 1500 V durch.

Ein umfangreicher Speicher ermöglicht das Ablegen von fast 10 000 Messergebnissen.

Integriertes Hilfemenü

Das Prüfgerät enthält integrierte Hilfsansichten mit Messdiagrammen. Durch diese kann schnell und einfach der Anschluss des Prüfgerätes am zu messenden Netz abhängig von der Messung überprüft werden.

Schnittstellen und Software

Es können ganz einfach Daten via USB an den PC übertragen werden. Für die Generierung von Prüfberichten ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das Ausdrucken dieser, kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.

Isolationswiderstandsmessung

Messbereich gemäß EN IEC 61557-2 bei R_ISOmin=U_ISOnom/I_ISOnom…≤ 2 TΩ (I_ISO=1,6 mA)

Bereich	Auflösung	Genauigkeit
0,0...999,9 kΩ	0,1 kΩ	±(3% v.Mw. + 20 Digits)
1,000...9,999 MΩ	0,001 MΩ	±(3% v.Mw. + 20 Digits)
10,00...99,99 MΩ	0,01 MΩ	±(3% v.Mw. + 20 Digits)
100,0...999,9 MΩ	0,1 MΩ	±(3% v.Mw. + 20 Digits)
1,000...9,999 GΩ	0,001 GΩ	±(3% v.Mw. + 20 Digits)
10,00...99,99 GΩ	0,01 GΩ	±(3% v.Mw. + 20 Digits)
100,0...999,9 GΩ	0,1 GΩ	±(3% v.Mw. + 20 Digits)
1,000...2,000 TΩ	0,001 TΩ	±(3% v.Mw. + 20 Digits)

„v.Mw.” - vom Messwert

Messwerte abhängig von der Prüfspannung

Spannung U_n	Messbereich
10 V	10 GΩ
25 V	20 GΩ
50 V	50 GΩ
100 V	100 GΩ
250 V	250 GΩ
500 V	500 GΩ
1000 V	1,00 TΩ
2500 V	2,00 TΩ

DC und AC Spannungsmessung

Bereich	Auflösung	Genauigkeit
0…1500 V	1 V	±(3% v.Mw. + 2 Digits)

Frequenzbereich: 45…65 Hz

Kapazitätsmessung

Bereich	Auflösung	Genauigkeit
0...999 nF	1 nF	±(5% v.Mw. + 5 Digits)
1,00...9,99 μF	0,01 μF	±(5% v.Mw. + 5 Digits)

Messen von Widerstand und Durchgängigkeit mit >200 mA Strom

Messbereich gemäß EN IEC 61557-2: 0,10...999 Ω

Bereich	Auflösung	Genauigkeit
0,00…19,99 Ω	0,01 Ω	±(2% v.Mw. + 3 Digits)
20,0…199,9 Ω	0,1 Ω	±(2% v.Mw. + 3 Digits)
200…999 Ω	1 Ω	±(4% v.Mw. + 3 Digits)

Temperaturmessung

Bereich	Auflösung	Genauigkeit
-40,0…99,9°C	0,1°C	±(3% v.Mw. + 8 Digits)
-40,0…211,8°F	0,1°F	±(3% v.Mw. + 16 Digits)

Widerstandsmessungen in EPA-Bereichen

Bereich	Auflösung	Genauigkeit
für U_n = 10 V
0,0…999,9 kΩ	0,1 kΩ	±(8% v.Mw. + 20 Digits)
1,0…9,999 MΩ	0,001 MΩ	±(8% v.Mw. + 20 Digits)
10,00…99,99 MΩ	0,01 MΩ	±(8% v.Mw. + 20 Digits)
100,0…999,9 MΩ	0,1 MΩ	±(8% v.Mw. + 20 Digits)
1,0…10,0 GΩ	0,1 GΩ	±(8% v.Mw. + 20 Digits)
für U_n = 100 V
0,0…999,9 kΩ	0,1 kΩ	±(3% v.Mw. + 20 Digits)
1,000…9,999 MΩ	0,001 MΩ	±(3% v.Mw. + 20 Digits)
10,00…99,99 MΩ	0,01 MΩ	±(3% v.Mw. + 20 Digits)
100,0…999,9 MΩ	0,1 MΩ	±(3% v.Mw. + 20 Digits)
1,000…9,999 GΩ	0,001 GΩ	±(3% v.Mw. + 20 Digits)
10,00…99,99 GΩ	0,01 GΩ	±(3% v.Mw. + 20 Digits)
100,0…200,0 GΩ	0,1 GΩ	±(8% v.Mw. + 20 Digits)
für U_n = 500 V
0,0…999,9 kΩ	0,1 kΩ	±(3% v.Mw. + 20 Digits)
1,000…9,999 MΩ	0,001 MΩ	±(3% v.Mw. + 20 Digits)
10,00…99,99 MΩ	0,01 MΩ	±(3% v.Mw. + 20 Digits)
100,0…999,9 MΩ	0,1 MΩ	±(3% v.Mw. + 20 Digits)
1,000…9,999 GΩ	0,001 GΩ	±(3% v.Mw. + 20 Digits)
10,00…99,99 GΩ	0,01 GΩ	±(3% v.Mw. + 20 Digits)
100,0…999,9 GΩ	0,1 GΩ	±(8% v.Mw. + 20 Digits)
1000 GΩ	1 GΩ	±(8% v.Mw. + 20 Digits)

Gewicht und Abmessungen

Parameter	Wert
Reingewicht (kg)	1.1
Paketgewicht (kg)	2.8
Paketbreite (cm)	34
Pakethöhe (cm)	17.5
Paketlänge (cm)	28
