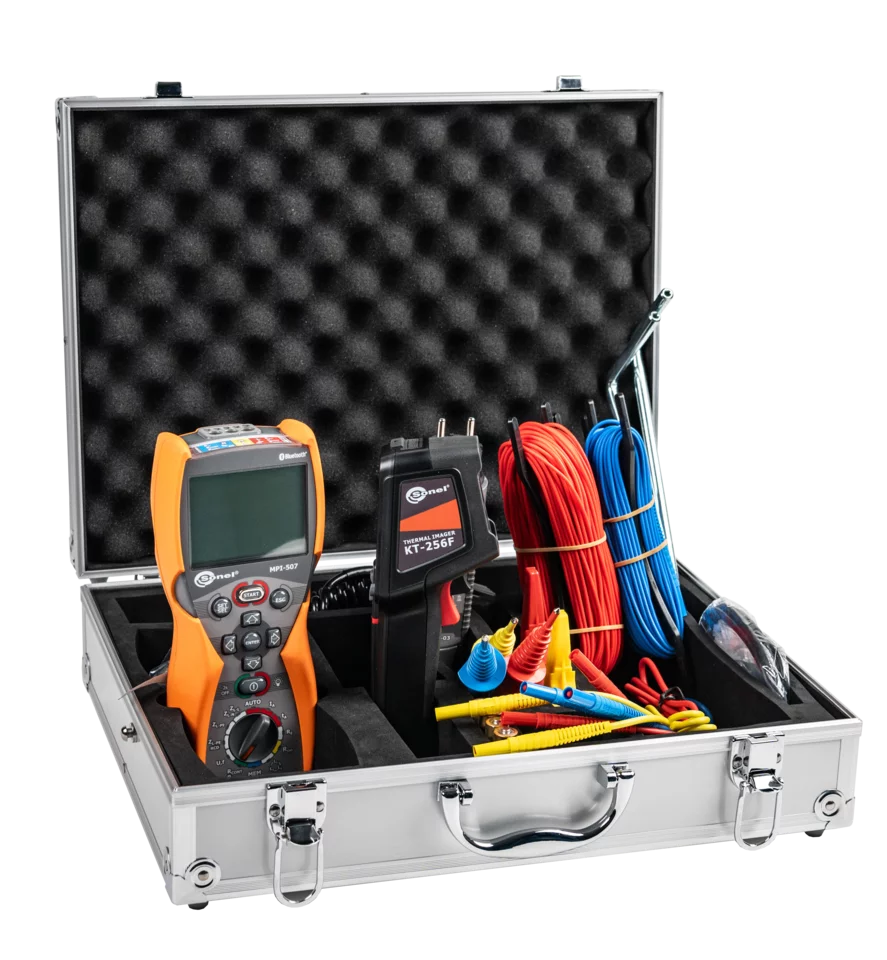

WME-13

Kit für die Prüfung von Elektroinstallationen

Einzigartige Eigenschaften

• MPI-507 | Schleifenimpedanzmessung.
• MPI-507 | Prüfung von Fehlerstromschutzschaltern Typ AC, A.
• MPI-507 | Messen des Erdungswiderstandes.
• MPI-507 | Isolationswiderstandsmessung.
• MPI-507 | Widerstandsmessung der Schutz- und Ausgleichsverbindungen.
• MPI-507 | Anzeige der Phasenfolge.
• KT-256 | Infrarot-Diagnostik.

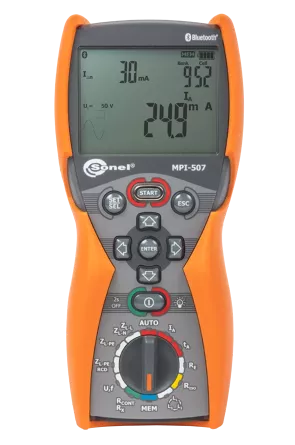

MPI-507

Multifunktions-Installationsprüfgerät

Schleifenimpedanzmessung

• Messen der Kurzschlussschleifenimpedanz in Versorgungsnetzen mit Nennspannungen: 220/380 V, 230/400 V, 240/415 V mit Frequenzen 45...65 Hz, Betriebsspannungsbereich: 180...460 V.
• Anzeige des Widerstandes R und des Blindwiderstandes X der Kurzschlussschleife.
• Schleifenimpedanzmessung mit Strom von 15 mA ohne Auslösen der FI-Schalter.
• Max. Messstrom: 7,6 A (bei 230 V), 13,3 A (bei 400 V).

Prüfen von Fehlerstromschutzschaltern Typ AC, A

• Messen von Kurzzeit-, Verzögerungs- und selektiven FI-Schaltern mit Nenndifferenzströmen von 10, 15, 30, 100, 300, 500 mA.
• Messung des Auslösestroms I_A und der Auslösezeit t_A für Ströme 0,5 I_Δn, 1 I_Δn, 2 I_Δn, 5 I_Δn.
• Messen von R_E und U_B ohne Auslösen des RCDs.
• Erweiter Funktion der AUTO-Messung von RCDs, mit Niederspannungsmessung von Z_L-PE.
• Messung von I_A und t_A bei einmaligen Auslösen des RCDs.

Messen des Erdungswiderstandes

• Messen mit der 3-Pol-Methode.

Messen des Isolationswiderstandes

• Prüfspannung 100 V, 250 V, 500 V.

Widerstandsmessung der Schutz- und Ausgleichsverbindungen

• Messung der Durchgängigkeit von Schutzleitern mit ±200 mA Prüfstrom nach EN 61557-4.
• Autokalibrierung von Messleitungen - beliebige lange Messleitungen können verwendet werden.
• Niederspannungs-Widerstandsmessung mit Tonsignal.

Anzeige der Phasenfolge

KT-256F

Wärmebildkamera

Merkmale

• Messbereich: -20°C...550°C.
• Schnellstart.
• Schnelle Temperaturmessung.
• Automatische Signalisierung der Überschreitung von Grenzwerten.
• Autofokus.
• Speicherung von Bildern auf der SD-Karte.
• Integrierter Li-Ion-Akku mit 16-Stunden-Betriebszeit.
• Schnittstellen: USB Typ C, SD-Anschluss.
• Kann mit einem Stativ verwendet werden.
