Zestaw lokalizacyjny LKZ składa się z nadajnika LKN i detektora LKD. Pozwala na odnalezienie, zidentyfikowanie i prześledzenie trasy ułożenia obiektów zakopanych w ziemi. Użytkownik będzie w stanie trasować:

przewody i kable energetyczne, sterownicze, teleinformatyczne i telekomunikacyjne,
podziemne elementy instalacji odgromowej, instalacje ochrony katodowej,
instalacje wodne i kanalizacyjne,
instalacje paliwowo-przesyłowe (gazociągi, rurociągi),
instalacje grzewcze i rury preizolowane.

Zestawy serii LKZ są nieocenionym wsparciem przy pracach ziemnych w branżach energetycznych, instalacyjnych, budowlanych, kolejowych, telekomunikacyjnych, wodno-sanitarnych, ciepłowniczych, geodezyjnych i wielu innych.

Lokalizator Sonel LKZ-2500 otrzymał nagrodę - jako szczególnie wyróżniający się produkt - Polskiego Stowarzyszenia Branży Elektroenergetycznej podczas 37. Międzynarodowych Energetycznych Targów Bielskich ENERGETAB.

Nadajnik LKN-2500 służy do wprowadzania do trasowanego obiektu sygnału lokalizacyjnego. Detektor LKD-2500 umieszczony wzdłuż badanego obiektu wykrywa sygnał i informuje o tym użytkownika poprzez aplikację mobilną Sonel LKZ Mobile. Ustalenie trasy obiektu jest możliwe na podstawie obserwacji wskazań kompasu oraz poziomu wykrywanego sygnału.

System posiada możliwość trasowania kabli oraz zapisu tras za pomocą aplikacji mobilnej. Takowe pliki mogą być eksportowane oraz udostępniane innym użytkownikom – również tym, którzy nie posiadają urządzenia LKN-2500 / LKD-2500.

System jest w stanie pracować w trybie pasywnym (bez udziału nadajnika LKN-2500) oraz aktywnym (z udziałem nadajnika LKN-2500). Tryb aktywny pozwala na wprowadzenie sygnału na trzy różne sposoby:

galwaniczny – polega na wprowadzeniu do obiektu sygnału w sposób galwaniczny, za pomocą przewodów,
cęgowy – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą cęgów,
indukcyjny – polega na wprowadzeniu do obiektu sygnału w sposób indukcyjny, za pomocą wewnętrznej anteny przyrządu.

Nadajnik

Praca w trybie bezpośredniego podłączenia galwanicznego lub indukcyjnym – wewnętrzną anteną nadawczą
Współpraca z cęgami nadawczymi
Obudowa walizkowa

Detektor

Tryb aktywny
- praca z nadajnikiem LKN-2500 na częstotliwościach 8 kHz, 32 kHz (tryb Signal)
Tryb pasywny – praca na częstotliwościach:
- 50 Hz, 60 Hz (tryb Power)
- 2...65 kHz (tryb Radio)

Sonel LKZ Mobile

Aplikacja współpracująca z detektorem przewodów i kabli Sonel LKD-2500. Umożliwia trasowanie obiektów, zapis tras w pamięci urządzenia mobilnego wraz z namiarami GPS punktów trasy oraz odczytami dodatkowymi.

Aplikacja dodatkowo umożliwia:

podgląd pozycjonowania na żywo,
pomiar odległości do konkretnego punktu trasy,
eksport tras na inne urządzenia mobilne,
odczytywanie tras z pamięci urządzenia mobilnego,
podgląd zapisanych wartości odczytów wszystkich parametrów,
scalanie tras,
dodawane notatek do tras oraz punktów pomiarowych.

Lokalizator Sonel LKZ-2500 otrzymał nagrodę - jako szczególnie wyróżniający się produkt - Polskiego Stowarzyszenia Branży Elektroenergetycznej podczas 37. Międzynarodowych Energetycznych Targów Bielskich ENERGETAB.Projekt współfinansowany przez Unię Europejską ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Działania 1.1.1 Programu Operacyjnego Inteligentny Rozwój. Projekt pt. "System pomiaru napięć rażeniowych z obrazowaniem bezpieczeństwa instalacji uziemiających i funkcją inteligentnej predykcji".

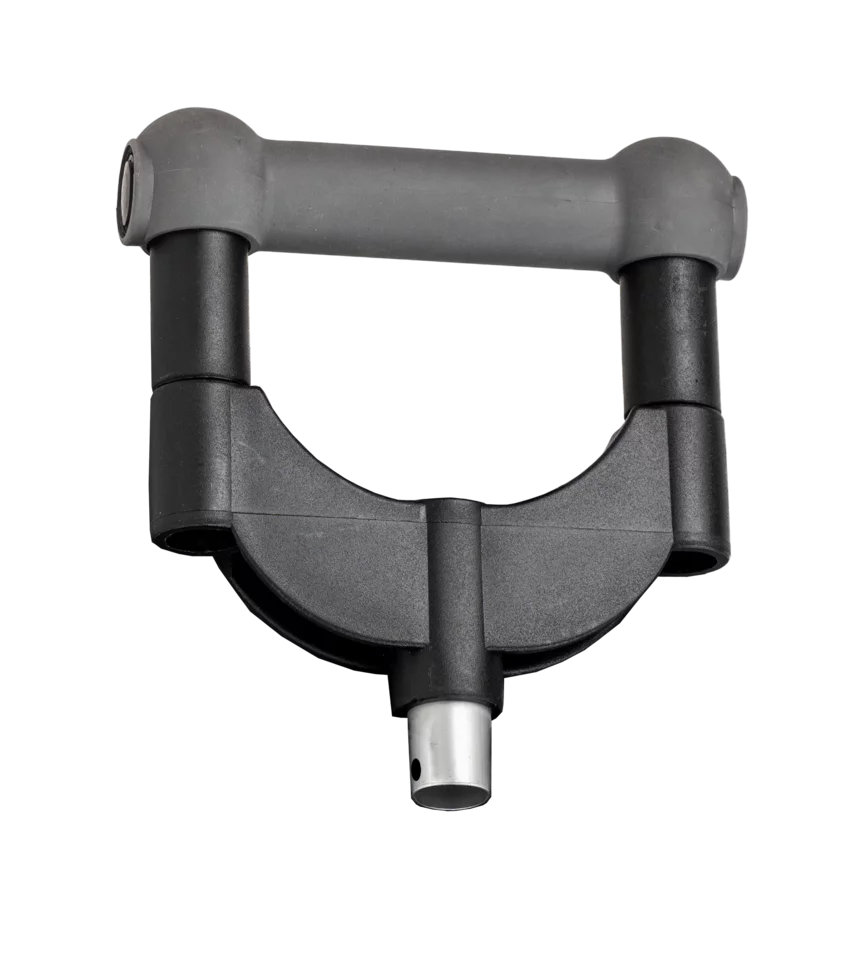

Kurzer Griff
