LKZ-2500

Ortungsgerät für Kabel und unterirdische Infrastruktur

Untergrunddetektive

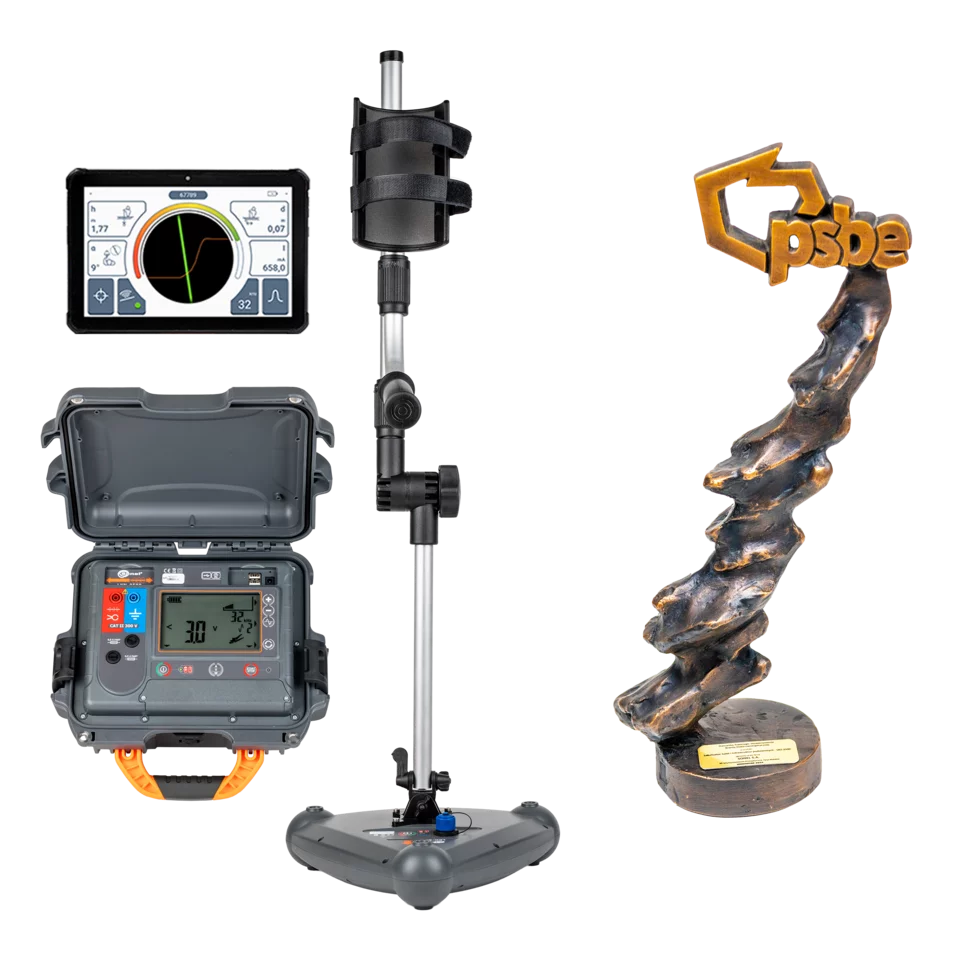

Das LKZ-Ortungsset besteht aus einem LKN-Sender und einem LKD-Detektor. Es ermöglicht die Ortung, Identifizierung und die Rückverfolgung von im Boden liegenden Objekten wie:

• Strom-, Steuerungs-, IKT- und Telekommunikationsleitungen und -kabel,
• Elemente von Blitzschutzanlagen, kathodische Schutzeinrichtungen,
• Wasser- und Abwassersysteme,
• Brennstoff- Fernleitungsanlagen (Gaspipelines, Rohrleitungen),
• Heizanlagen und isolierte Rohre.

Die Sets der LKZ-Serie sind eine wertvolle Hilfe bei Erdarbeiten in verschiedenen Bereichen wie Energie, Installation, Bau, Eisenbahn, Telekommunikation, Wasser und Sanitär, Heizung, Geodäsie und vielen anderen.

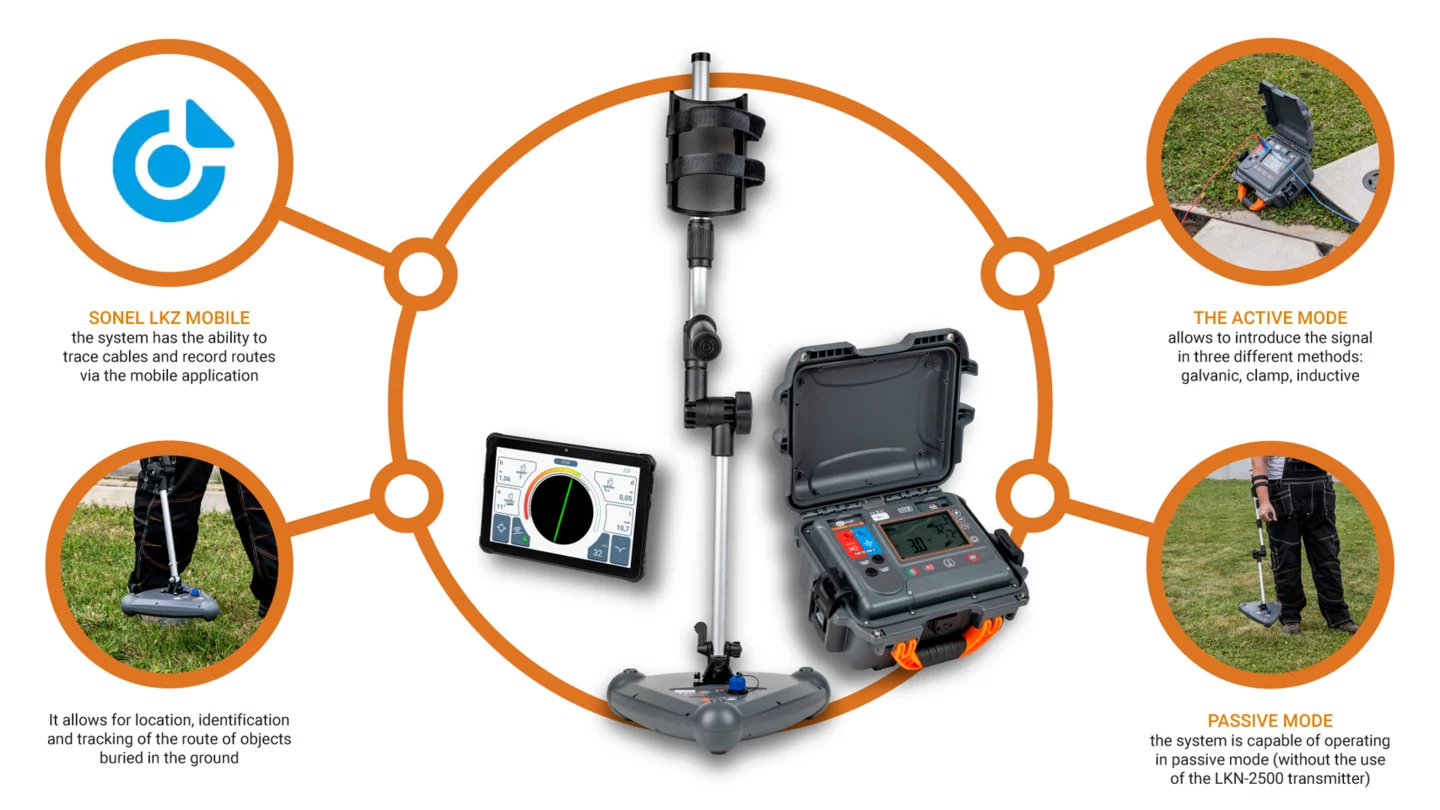

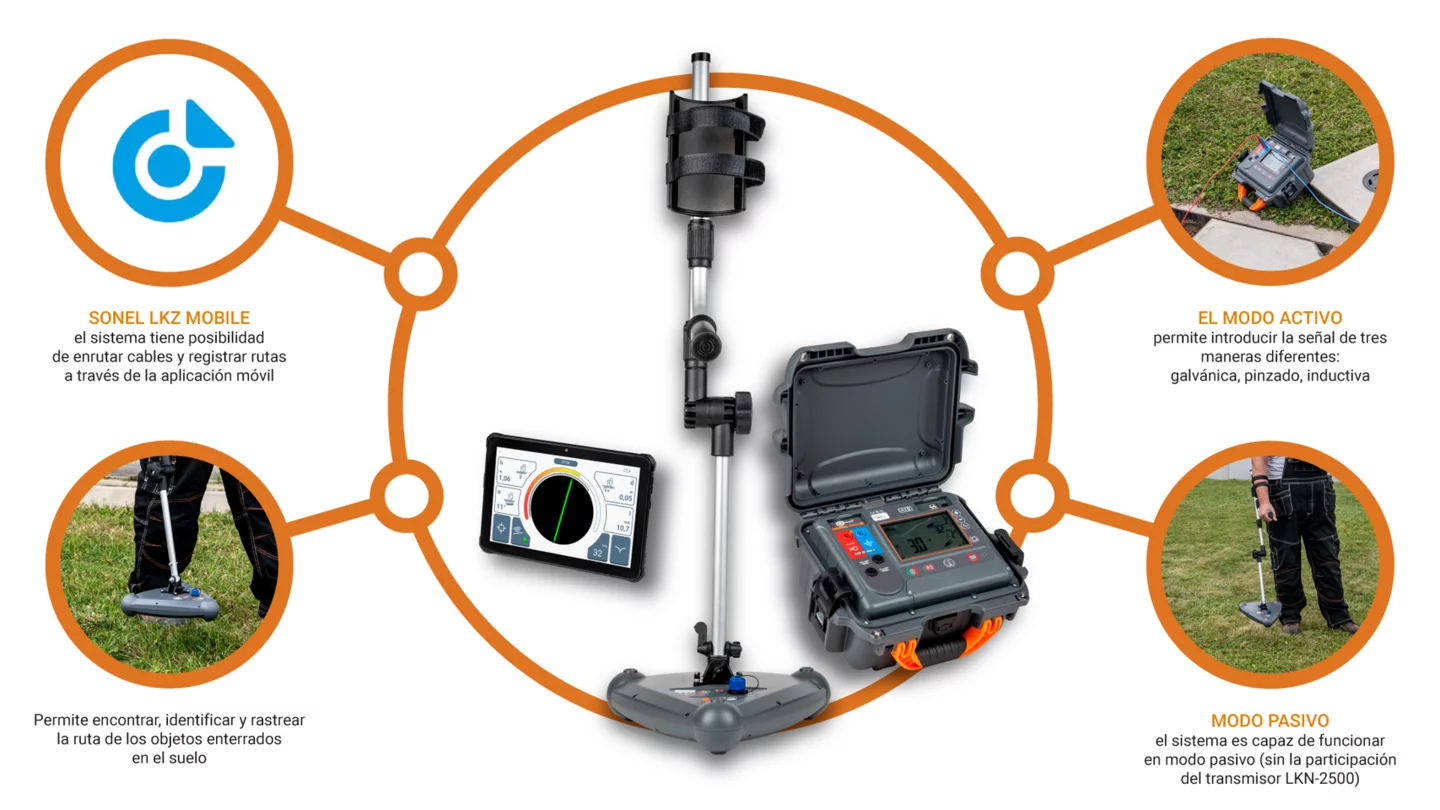

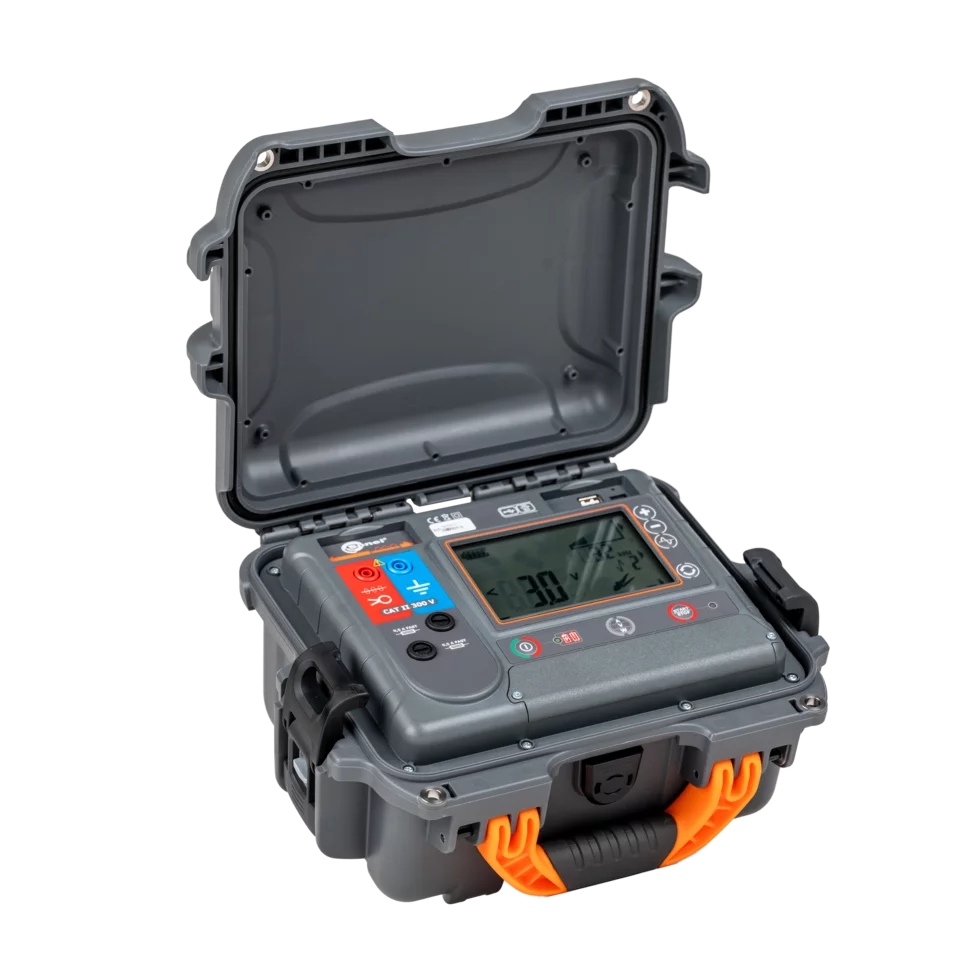

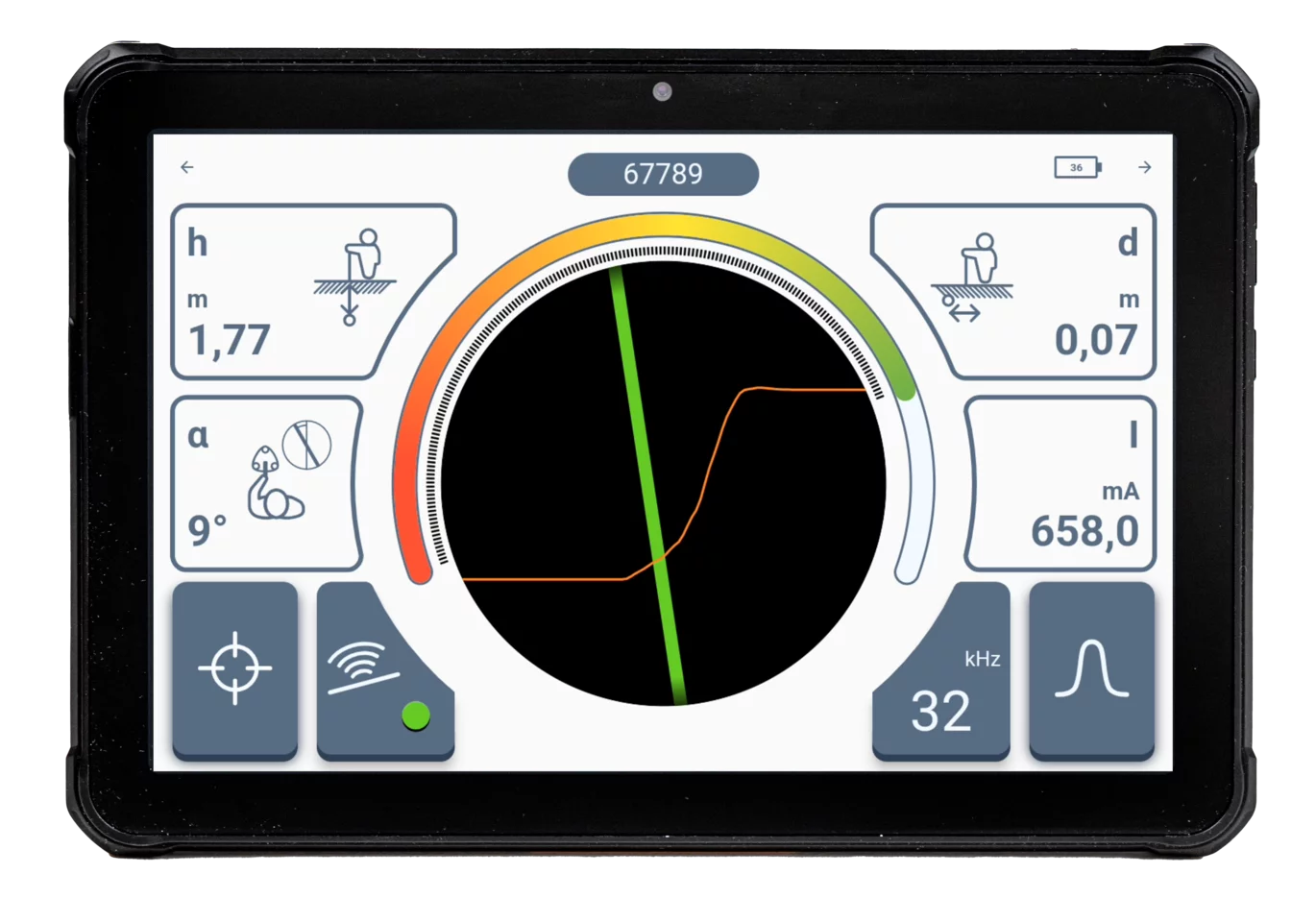

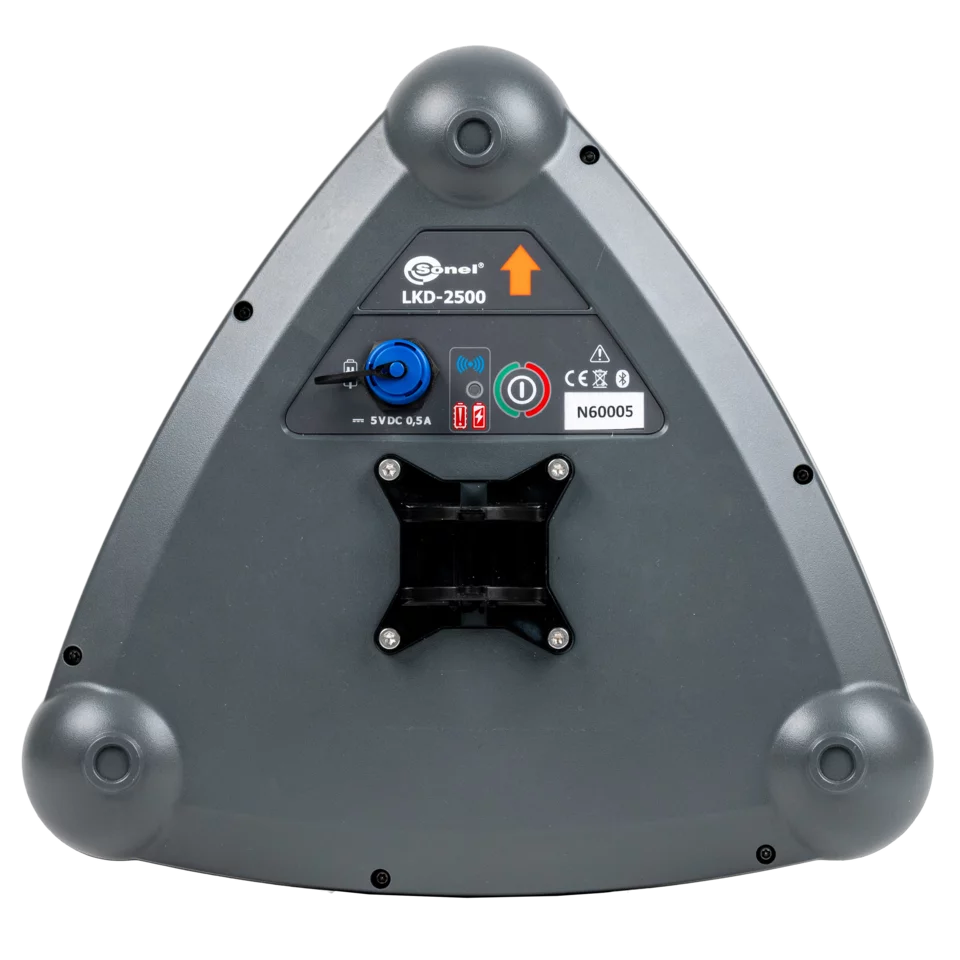

Der LKN-2500 Sender sendet ein Ortungssignal in ein unterirdisches Objekt. Der LKD-2500 Detektor, der entlang des Objekts angebracht wird, verfolgt dieses Signal. Informationen über die Position des georteten Objekts werden auf der Sonel LKZ Mobile App angezeigt, die mit dem Detektor verbunden ist. Der Verlauf des Objekts kann anhand der Kompasswerte und des Pegels des erfassten Signals bestimmt werden.

Das System hat die Möglichkeit, Kabel zu verfolgen und deren Verlauf über die mobile Anwendung aufzuzeichnen. Solche Dateien können exportiert und mit anderen Nutzern geteilt werden - auch mit solchen, die nicht über das LKN-2500 / LKD-2500 Gerät verfügen.

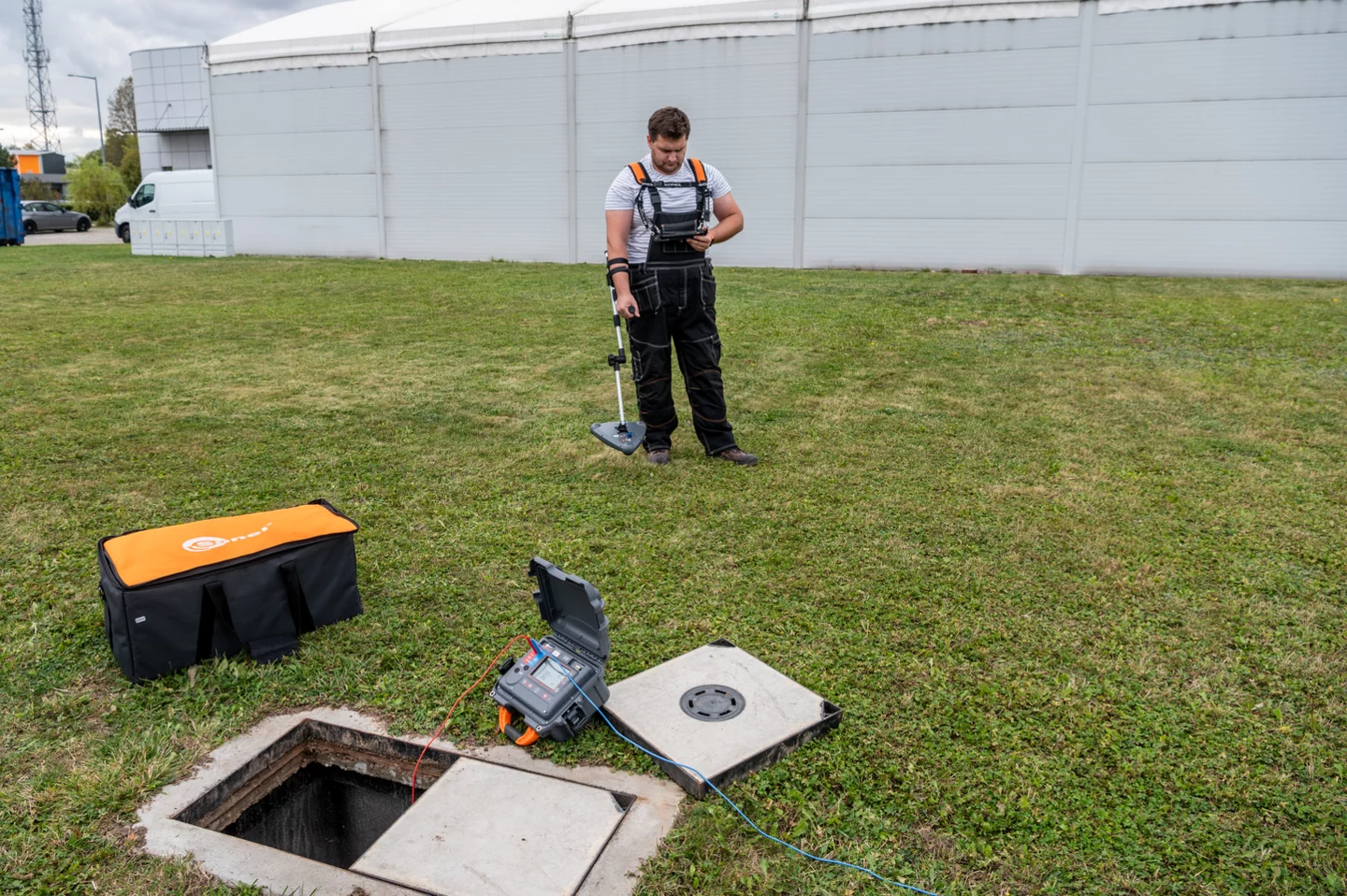

Das System kann im Passivmodus (ohne Verwendung des Senders LKN-2500) und im Aktivmodus (mit Verwendung des Senders LKN-2500) betrieben werden. Im Aktivmodus kann das Signal auf drei verschiedene Arten eingespeist werden:

• galvanischer Modus – speist das Trackingsignal über Krokodilklemmen und Messleitungen direkt in das Objekt,
• Zangenmodus – das Signal wird, durch Zangen, in das Objekt eingespeist,
• induktiver Modus – das Signal wird induktiv, mit Hilfe der internen Antenne des Geräts, in das Objekt eingespeist.
