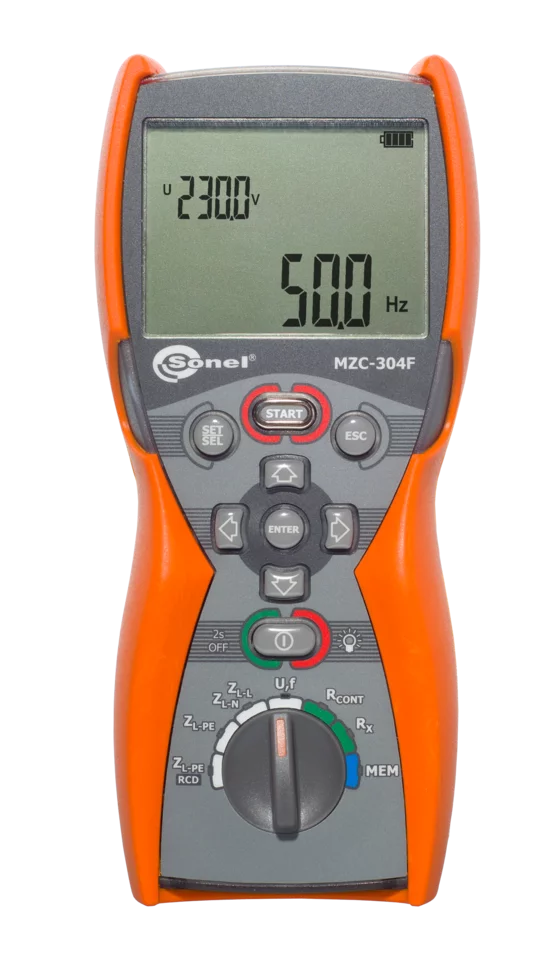

Kurzschluss-Schleifenimpedanz-Prüfgerät MZC-304F

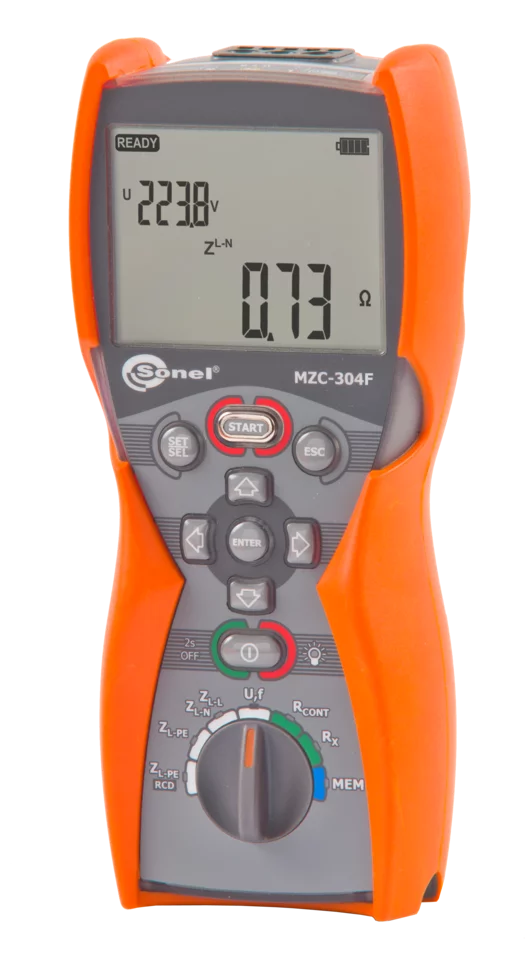

Kurzschluss-Schleifenimpedanz-Prüfgerät MZC-304F-1

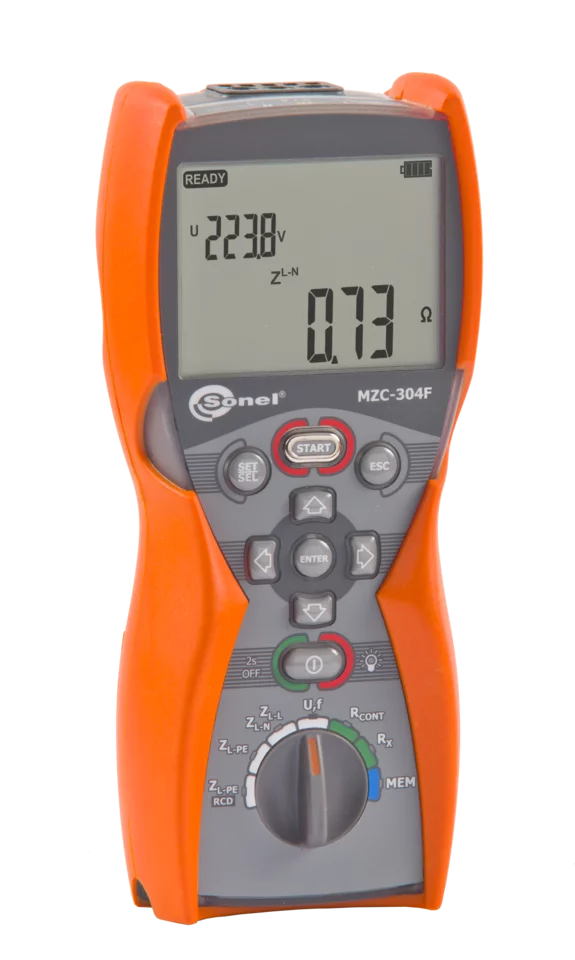

Kurzschluss-Schleifenimpedanz-Prüfgerät MZC-304F-2

Kurzschluss-Schleifenimpedanz-Prüfgerät MZC-304F-3

MZC-304F
Kurzschluss-Schleifenimpedanz-Prüfgerät

Name: Kurzschluss-Schleifenimpedanz-Prüfgerät
Brand: Sonel
SKU: S102-WMDEMZC304F
Price: 815.15 EUR
Availability: InStock

Katalognummer WMDEMZC304F

ean 5907624013551

Schutzart: IP 67

Messkategorie: CAT III 600 V, CAT IV 300 V

Datenübertragung: Bluetooth

Display: monochrom, beleuchtet, segmentiert

685,00 €

815,15 € brutto

verfügbar

Lieferzeit: bis 4 Tage

Angebot anfordern

K-02

'Krokodil'-Klemme; blau 1 kV 20 A

12,00 €

14,28 € brutto

verfügbar

Prüfleitung mit "Bannanen"-Stecker 5 m rot...

25,00 €

29,75 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; 10 m; ...

30,00 €

35,70 € brutto

verfügbar

Prüfleitung mit "Bananen"-Stecker; 20 m; ...

33,00 €

39,27 € brutto

verfügbar

SP-2m

Teleskop-Prüfsonde

103,00 €

122,57 € brutto

verfügbar

AGT-16T

Adapter für industrielle Steckdosen

66,00 €

78,54 € brutto

verfügbar

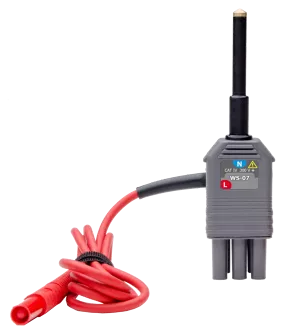

WS-07

Adapter zur Impedanzmessung der Schleife Z(...

27,00 €

32,13 € brutto

verfügbar

AGT-63P

Adapter für industrielle Steckdosen

139,00 €

165,41 € brutto

verfügbar

WS-04

Adapter mit UNI-Schuko-Winkelstecker

54,00 €

64,26 € brutto

verfügbar

AGT-16C

Adapter für industrielle Steckdosen

66,00 €

78,54 € brutto

verfügbar

Messung der Kurzschlussschleife und nicht nur

Lernen Sie das kompakte Gerät zur Messung der Kurzschlussschleifenimpedanz Sonel MZC-304F kennen, das auch viele andere Messfunktionen hat.

Das präsentierte Modell gehört zu den kleinsten auf dem Markt erhältlichen Geräten, die zur Messung der Kurzschlussschleifenimpedanz in den Netzen 230/400 V sowie zur Messung der Durchgängigkeit von Schutz- und Ausgleichsverbindungen dienen. Das Messgerät MZC-304F führt Messungen der Kurzschlussschleife mit einer Genauigkeit von 0,01 Ω, auch bei Netzen, die mit RCD-Schaltern gesichert sind. Dank der unterleuchteten Tastatur und dem Display kann das Gerät auch bei schwachem Licht verwendet werden. Das Gerät verfügt über ein dichtes Gehäuse mit der Schutzklasse IP67, die sich durch eine hohe Widerstandsfähigkeit auszeichnet und auch bei ungünstigen Außenbedingungen reibungslos arbeitet.

Das Gerät erfüllt auch die Anforderungen aus der Norm EN 61557.

Eigenschaften

Schleifenimpedanzmessung mit der Auflösung 0,01 Ω.
Schleifenimpedanzmessung in Netzen die mit dem RCD-Schalter gesichert sind ≥30 mA mit der Auflösung 0,01 Ω (180...270 V)
Messungen in Netzen 220/380 V, 230 V/400 V, 240/415 V (Bereich 180...460 V)
Betriebsspannungsbereich: 180…270 V (für Z_L-PE und Z_L-N) und 180…460 V (für Z_L-L).
Max. Prüfstrom: 7,6 A für 230 V (3x10 ms), 13,3 A für 400 V (3x10 ms).
Frequenz 45...65 Hz
Ermittlung des Kurzschlussstromes I_k.
Messung bei vertauschten L- und N-Leitern.
Widerstands- (R_S) und Blindwiderstandsmessung (X_S).
Niederspannungsmessung - Durchgangsmessung.

Zusatzfunktionen

Berührungselektrode - Prüfung der Anschlussrichtigkeit der PE-Leiter.
Spannungsmessung 0...500 V AC.
Frequenzmessung 45,0...65,0 Hz.
Speicher für 990 Ergebnisse, Bluetooth Verbindung mit dem PC.
Batterieversorgung (4 x LR14) oder Akkuversorgung (4 x NiMH).

Verwendung

Das Gerät ist für das Personal gedacht, das Messungen in Ein- und Mehrfamilienhäusern, Büros, Industrieanlagen und allen anderen Standorten mit einer Niederspannungsanlage durchführt. Darüber hinaus ist das Messgerät für das Instandhaltungspersonal in Objekten bestimmt, in denen Kurzschlussstrome 4,4 kA erreichen (Messungen nach EN 61557). MZC-304F ist auch das perfekte Werkzeug für die Prüfung von Schaltungen, in denen eine zusätzliche Schutzeinrichtung in Form von Fehlerstromschutzschaltern eingesetzt wird.

Messfunktionen	Messbereich	Anzeigebereich	Auflösung	Genauigkeit
Spannung	0 V…500 V	0 V…500 V	ab 0,1 V	ab ±(2% v.Mw. + 2 Digits)
Frequenz	45,0 Hz…65,0 Hz	45,0 Hz…65,0 Hz	0,1 Hz	±(0,1% v.Mw. + 1 Digit)
Kurzschluss-Schleifenimpedanz
2-Leitermethode - Messung mit dem Standardstrom max. Strom 13,3 A	ab 0,13 Ω…1999 Ω gemäß EN 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	±(5% v.Mw. + 3 Digits)
2-Leitermethode - Messung ohne FI-Auslösung	ab 0,5 Ω…1999 Ω gemäß EN 61557	0,00 Ω…1999 Ω	ab 0,01 Ω	ab ±(6% v.Mw. + 5 Digits)
Kurzschlussstromanzeige
2-Leitermethode - Messung mit dem Standardstrom	Kann aus den Z_S Messbereichen und den Nennspannungen berechnet werden	1,110 A…9999 A	ab 0,001 A	Errechnet aus dem Kurzschlussfehler
2-Leitermethode - Messung ohne FI-Auslösung	Kann aus den Z_S Messbereichen und den Nennspannungen berechnet werden	1,110 A…9999 A	ab 0,001 A	Errechnet aus dem Kurzschlussfehler
Niederspannungsmessung - Durchgangsmessung
Durchgangsmessung von Erdungs- und Potentialausgleichsleitern mit Strom ±200 mA	0,12 Ω…400 Ω gemäß EN 61557-4	0,00 Ω…400 Ω	ab 0,01 Ω	±(2% v.Mw. + 3 Digits)
Widerstandsmessung mit Niederstrom	0,0 Ω…1999 Ω	0,0 Ω…1999 Ω	ab 0,1 Ω	±(3% v.Mw. + 3 Digits)
