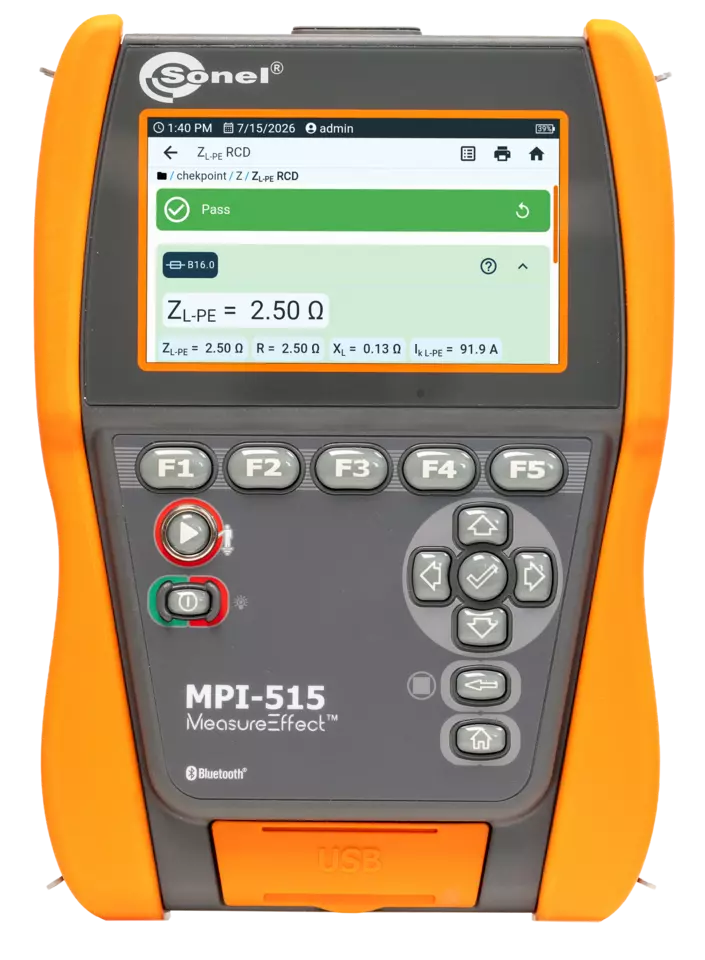

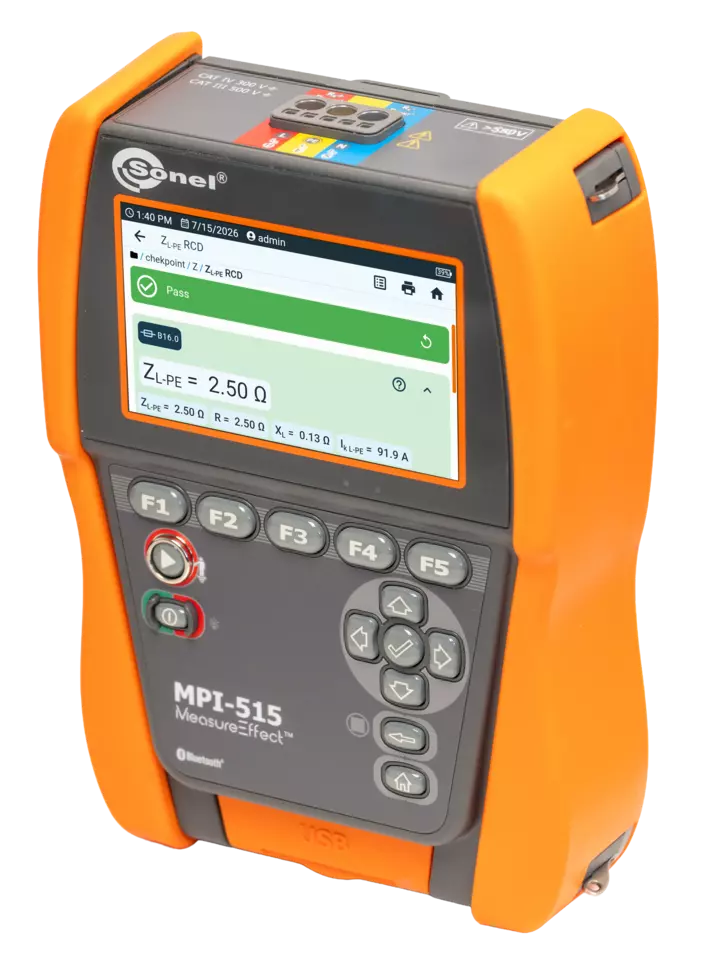

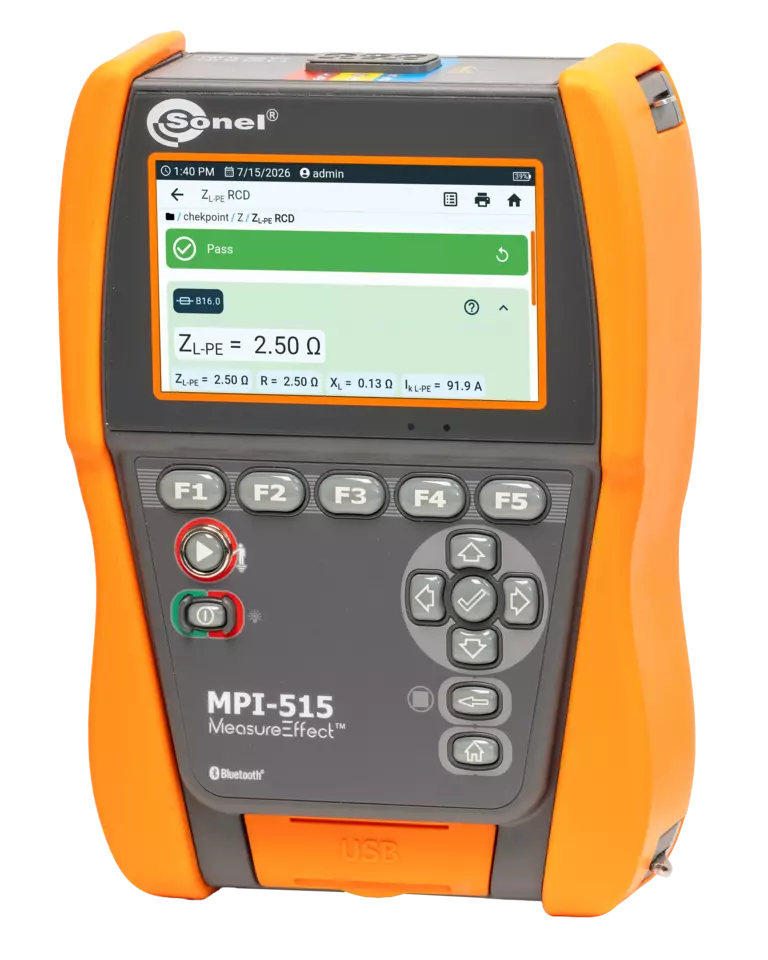

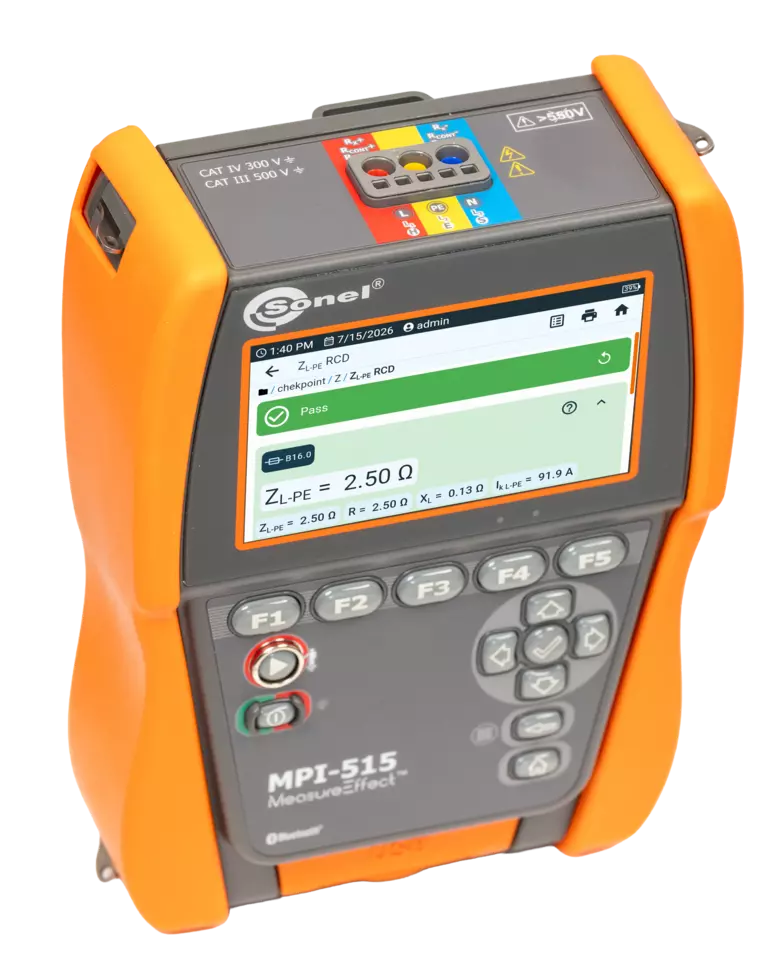

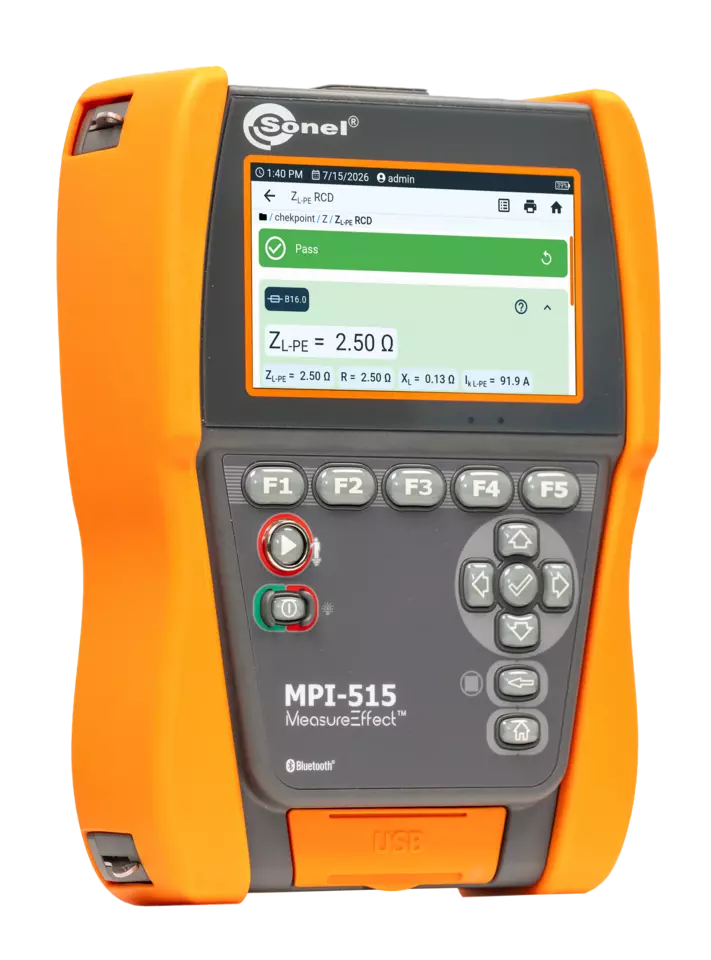

MPI-515

Multifunktions-Installationsprüfgerät

Funktionen

• Schleifenimpedanzmessung
  • Messmodus mit 1 A für Stromkreise mit Schutzschaltern vom Typ B1, B2, B4
  • Messung in L-L- und L-N-Stromkreisen
  • Schnellmessung in L-PE-Stromkreisen mit RCD
• Prüfen von Fehlerstromschutzschaltern Typ AC, A, B, F*, B+*, EV / RCM (6 mA DC)
  • Kurzzeit-, Verzögerungs- und selektiven RCDs
  • Mit Nenndifferenzströmen von 10 mA, 30 mA, 100 mA, 300 mA, 500 mA, 1000 mA
• Isolationswiderstandsmessung – Prüfspannung 50 V, 100 V, 250 V, 500 V, 1000 V
• Erdungsmessung
  • Messen mit der 3-Pol-Methode
• Widerstandsmessung der Schutz- und Ausgleichsverbindungen
  • Messen der Durchgängigkeit von Schutzleitern mit ±200 mA Prüfstrom nach EN 61557-4
  • Autokalibrierung von Messleitungen - beliebige lange Messleitungen können verwendet werden,
  • Niederspannungs-Widerstandsmessung mit Tonsignal
• Anzeige der Phasenfolge

*in Kürze erhältlich

Weitere Funktionen

• Echtzeit-Synchronisation mit der Cloud – schnellere Erstellung von Protokollen und Datenarchivierung
• Mobile App Sonel MeasureEffect – Fernsteuerung und Verwaltung von Messungen
• Schlafmodus – schneller Start und sofortige Messbereitschaft ohne Energieverlust
• Überprüfung des korrekten PE-Schutzleiteranschlusses durch eine Kontaktelektrode.
• Messen der Netzspannung (0…550 V) und Netzfrequenz
• Speicherplatz für 9999 Ergebnisse

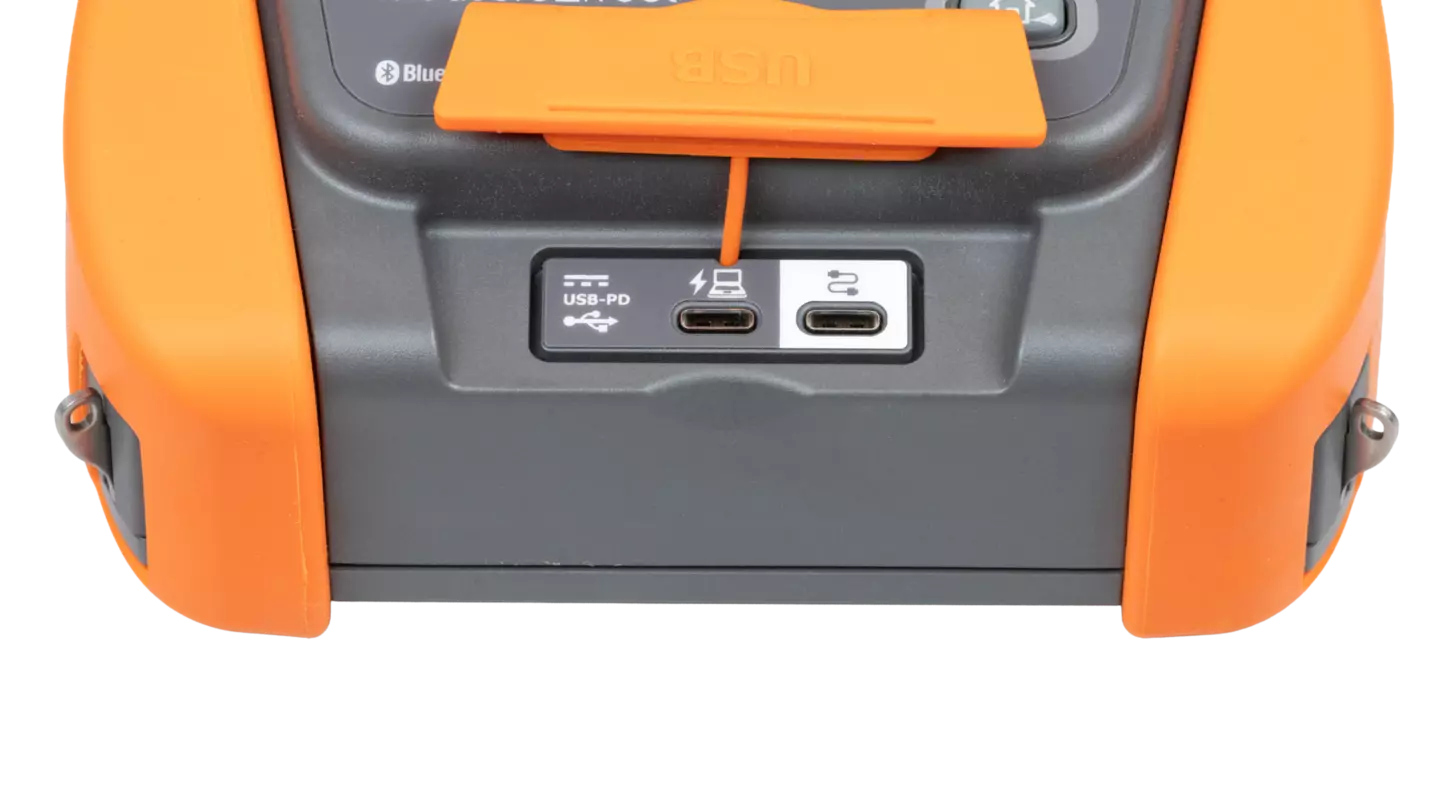

• Drahtlose (WLAN, Bluetooth) und kabelgebundene (USB) Datenübertragung zum PC
• Hintergrundbeleuchtete Tastatur

Sonel MeasureEffect™

Das Messgerät ist Teil Sonel MeasureEffect™-Plattform. Das ist ein umfassendes System, mit dem Sie Messungen durchführen, Daten speichern und verwalten sowie die Geräte auf mehreren Ebenen steuern können.

Sicherheitsüberprüfung von Anlagen

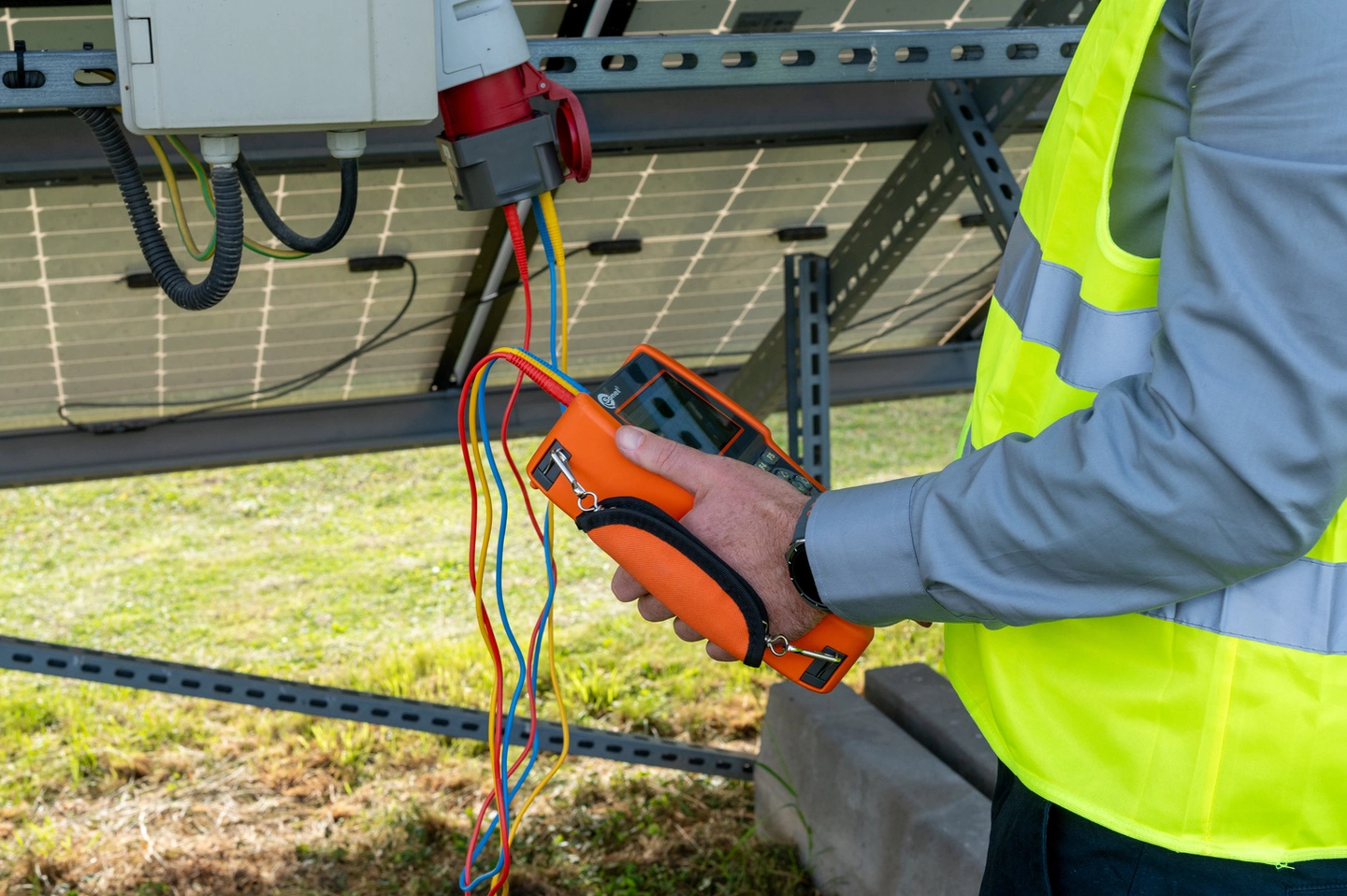

Mit diesem Gerät lassen sich elektrische Anlagen im privaten und industriellen Bereich auf ihre Sicherheit überprüfen. Das Prüfgerät erfüllt die Anforderungen der Norm EN IEC 61557 und gewährleistet somit eine hohe Zuverlässigkeit und Sicherheit der durchgeführten Messungen. Dank der Konformität mit den Normen HD 60364 sowie den aktuellen Anforderungen an die Prüfung elektrischer Anlagen ist das Gerät ein umfassendes Werkzeug für Installateure und Wartungsdienste.

Intelligentes Messgerät für moderne Elektriker

Das Prüfgerät wurde entwickelt, um die tägliche Arbeit so weit wie möglich zu vereinfachen und zu beschleunigen – von der Durchführung der Messung über die Auswertung der Ergebnisse bis hin zur Erstellung eines professionellen Messprotokolls. Die breite Palette an Messfunktionen ist sein unbestreitbarer Vorteil. Besondere Beachtung verdient die spezielle Funktion zur Kurzschlussschleifenmessung bei Überstromschutzschaltern mit sehr niedrigem Nennstrom (B1, B2, B4). Sie ermöglicht Messungen, ohne dass Schutzvorrichtungen ungewollt ausgelöst werden.

Die Echtzeit-Synchronisation mit der Cloud sowie die mobile App Sonel MeasureEffect ermöglichen eine komfortable Verwaltung der Messergebnisse, die Fernsteuerung des Prüfgeräts und eine schnellere Dokumentation der Messungen. Der Schlafmodus sorgt für sofortige Betriebsbereitschaft, senkt gleichzeitig den Energieverbrauch und verlängert die Laufzeit des Akkus pro Ladung.

Schnittstellen und Software

Hervorzuheben sind die Vielzahl an Kommunikationsschnittstellen und die Zusammenarbeit mit externer Software. Sie können Messdaten ganz einfach über einen USB-Anschluss oder drahtlose Kommunikation (Bluetooth, Wi-Fi) auf Ihren Computer übertragen.

Um einen Bericht der Messungen zum Schutz gegen elektrischen Schlag zu erstellen, verwenden Sie die Software Sonel Reports PLUS. Das Speichern der heruntergeladenen Daten in den gängigsten Formaten und das Ausdrucken erfolgt über die kostenlose Software Sonel Reader. Es besteht die Möglichkeit, die Messdaten mit der Plattform MeasureEffect zu synchronisieren, wodurch diese direkt in der Cloud gespeichert werden können.
