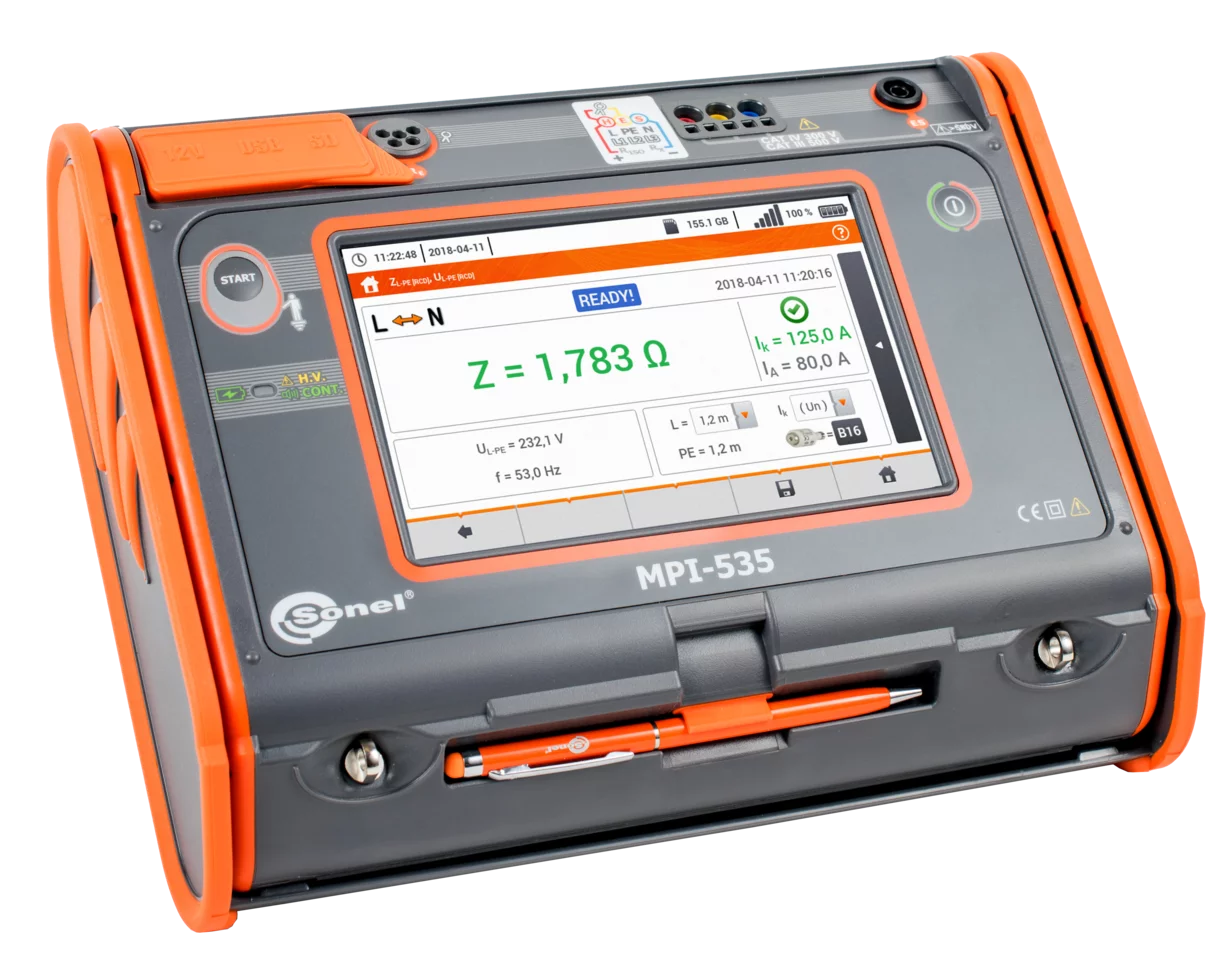

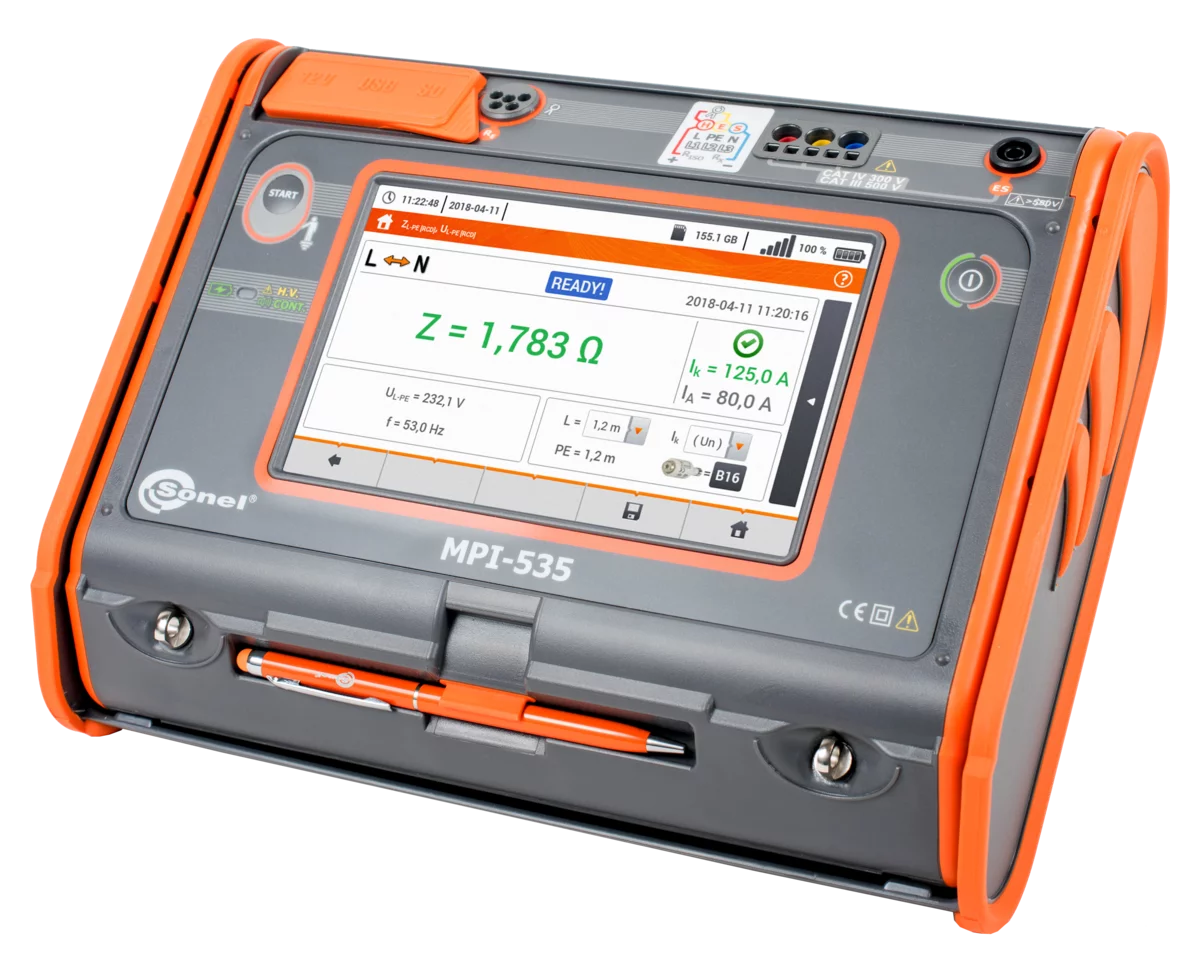

MPI-535

Multifunktions-Installationsprüfgerät

Weit mehr, als nur ein Installationsprüfgerät

• Das größte Touchscreen-Display auf dem Markt (7”) – außergewöhnliche Ergonomie und Bedienkomfort
• Herausnehmbare Speicherkarte – einfaches Vergrößern der Speicherkapazität
• Li-Ion Batterie – effizienter arbeiten durch längere Laufzeit
• Messen aller Parameter in Bezug auf Erdung und Schutz gegen elektrischen Schlag – Nur noch ein Messgerät notwendig
• Schnelle Messung der Kurzschlussimpedanz mit RCD gesicherten Systemen ohne Auslösen (für einige Sekunden)
• Auto-Tests – Durchführung von automatischen aufeinanderfolgenden Messungen – vereinfachte Messungen
• Blitzschnell, von der Messung bis zum Prüfbericht

Funktionen

Das Messgerät zeichnet sich durch umfangreiche Funktionalitäten aus. Es kombiniert die Messfähigkeiten von mehreren Messgeräten ohne Abstriche bei der Genauigkeit.

Mit dem Messgerät MPI-535 können alle Abnahmemessungen von Elektroanlagen nach den geltenden Vorschriften:

• Kurzschussimpedanz (auch in Stromkreisen mit RCDs),
• Parameter von RCDs,
• Isolationswiderstand,
• Erdungswiderstand (4-Leiter Messmethode + spezifischer Erdwiderstand),
• Durchgängigkeit von Schutzleitern und Potenzialausgleich,
• Lux-Messung,
• Phasensequenz,
• Motordrehfeld.

Automatische Sicherheitsüberprüfung der Anlage

Mit dem Messgerät können elektrische Haushalts- und Industrieanlagen im Hinblick auf die elektrische Sicherheit überprüft werden. Dies kann durch automatisierte Prüfabläufe realisiert werden:

• Prüfung von Fehlerstromschutzschaltern im Auto-Modus,
• Automatische Abläufe – d.h. frei konfigurierbar,
• Einsatz von AutoISO-1000C Adapter zur Prüfung des Isolationswiderstandes von 3-, 4- und 5-adrigen Leitungen.

Brillante Darstellung

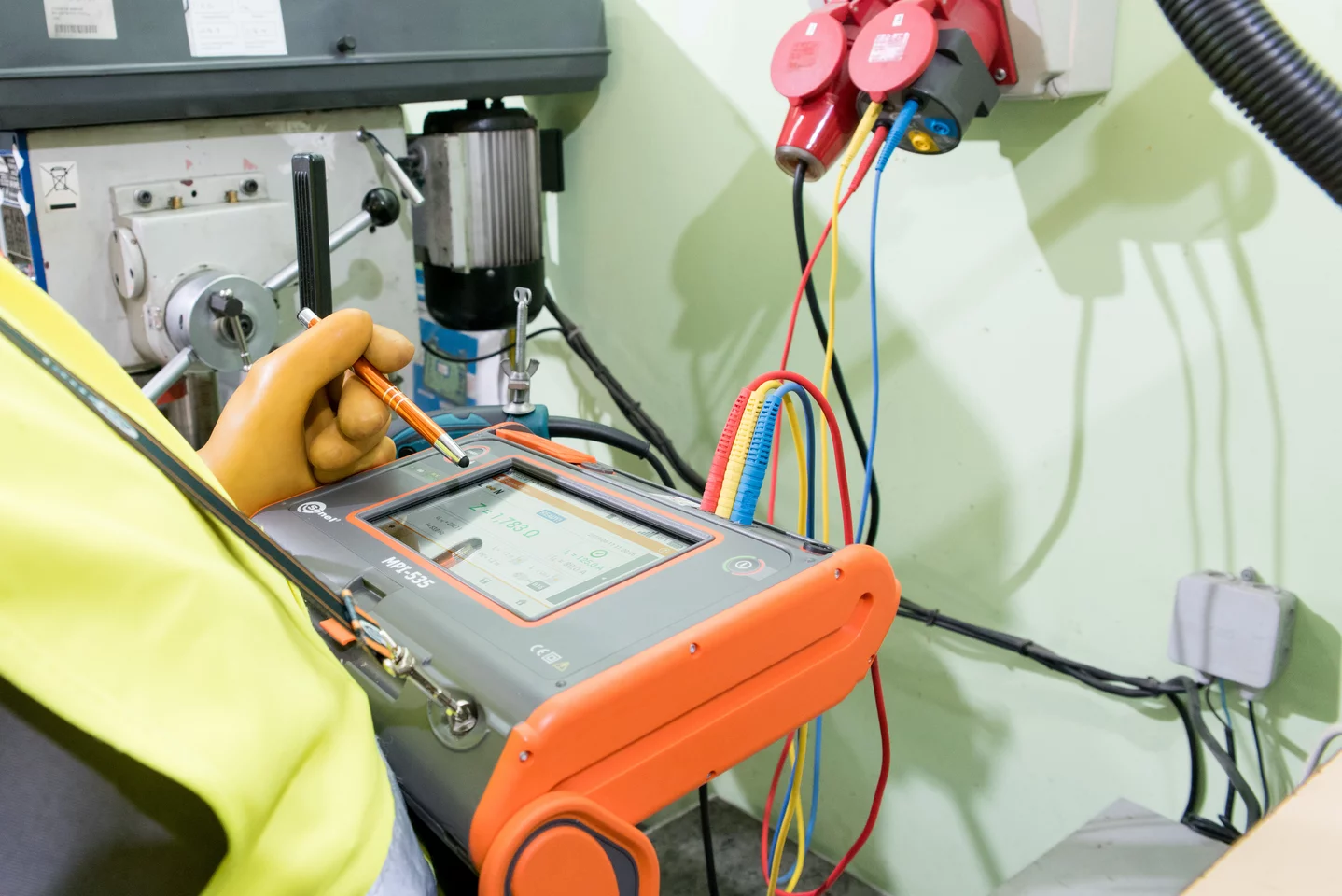

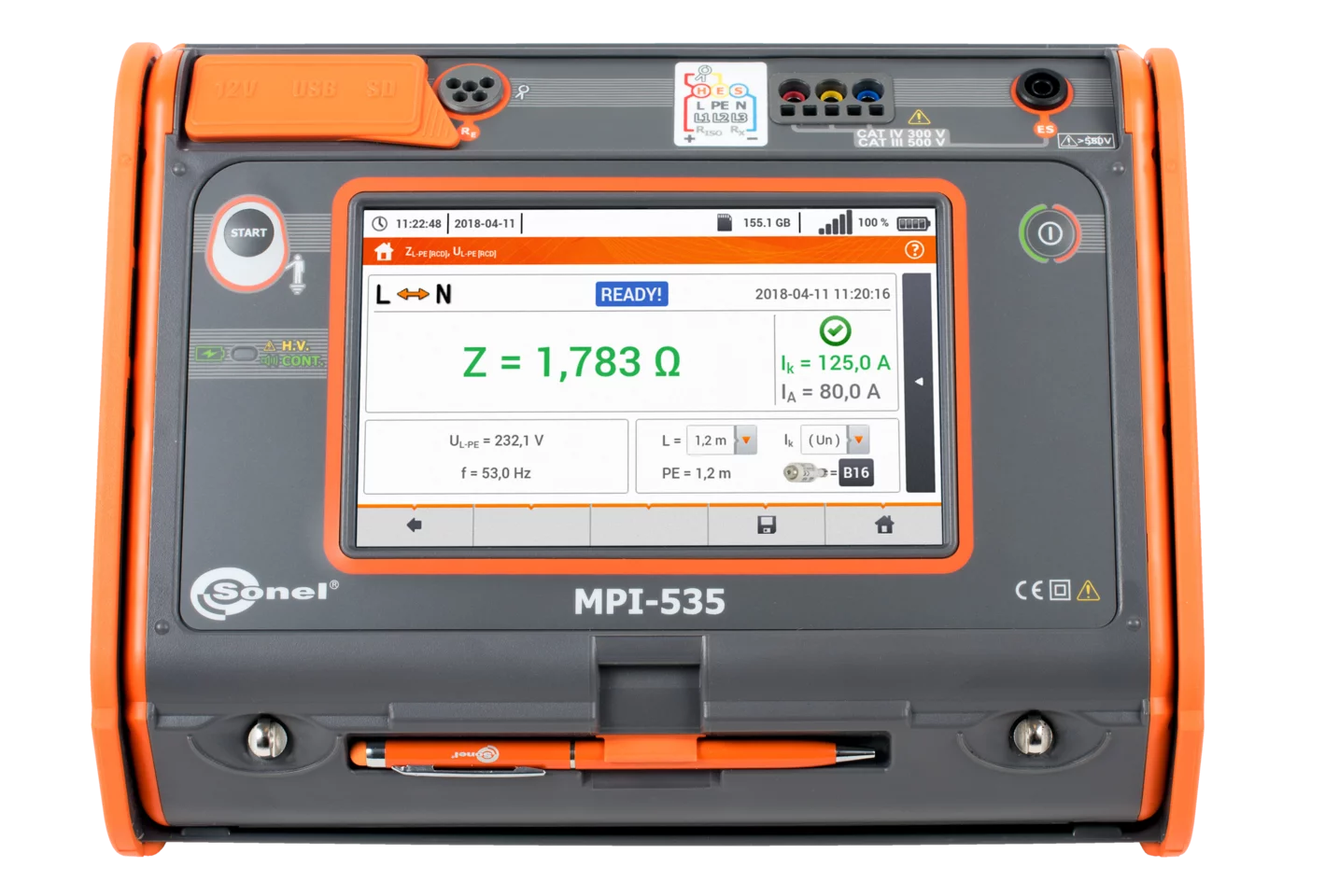

Das Prüfgerät ist mit einem 7“ TFT Farb-LCD Touch Display mit einer Auflösung von 800x480 Pixeln ausgestattet. Das gewährleistet den Bedienkomfort und die einfache Anzeige von Parameter und Zeitverläufen. Der große Bildschirm bedeutet auch mehr Informationen, die beim Betrieb des Messgeräts zur Verfügung stehen. Die Benutzerfläche ist unter allen Bedingungen gut sichtbar – auch durch die entsprechend angepasste Größe der angezeigten Symbole. Mit dem in der Lieferung enthaltenen Stift kann auch in dielektrischen Handschuhen gearbeitet werden.

Integriertes Hilfemenü

Das Prüfgerät enthält integrierte Hilfsansichten mit Messdiagrammen. Durch diese kann schnell und einfach der Anschluss des Prüfgerätes am zu messenden Netz abhängig von der Messung überprüft werden.

Verbesserter Schutz gegen äußere Umwelteinflüsse

Das Gerät ist für den Einsatz unter schwierigen Umgebungsbedingungen konzipiert. Der Schutz gegen Eindringen von Staub und Wasser wird durch das einzigartige IP51 Gehäuse gewährleistet. Es ist zusätzlich äußerst robust gegen mechanische äußere Einwirkungen. Ein spezielles Design des Deckels schützt ebenfalls das Touch-Display vor Beschädigung. Trotz des Designs zum Schutz des Gerätes ist eine komfortable Verwendung in verschiedenen Positionen und Transport gegeben.

Schnittstellen und Software

Ein weiteres herausragendes Merkmal des Gerätes ist die Vielzahl an Kommunikationsschnittstellen und die Anbindungsmöglichkeit an externe Software. Es können ganz einfach Daten via USB, herausnehmbarer SD-Karte oder drahtlos (Bluetooth, Wi-Fi) an den PC übertragen werden.

Für die Generierung von Prüfberichten zum Schutz gegen elektrischen Schlag ist die Software Sonel Reports PLUS nötig. Speichern und Herunterladen von Daten in den gängigen Formaten sowie das ausdrucken dieser kann über die frei erhältliche Software Sonel Reader Software durchgeführt werden.
