MPI-540-PV Solar

Set von Prüfgeräten für Photovoltaikanlagen

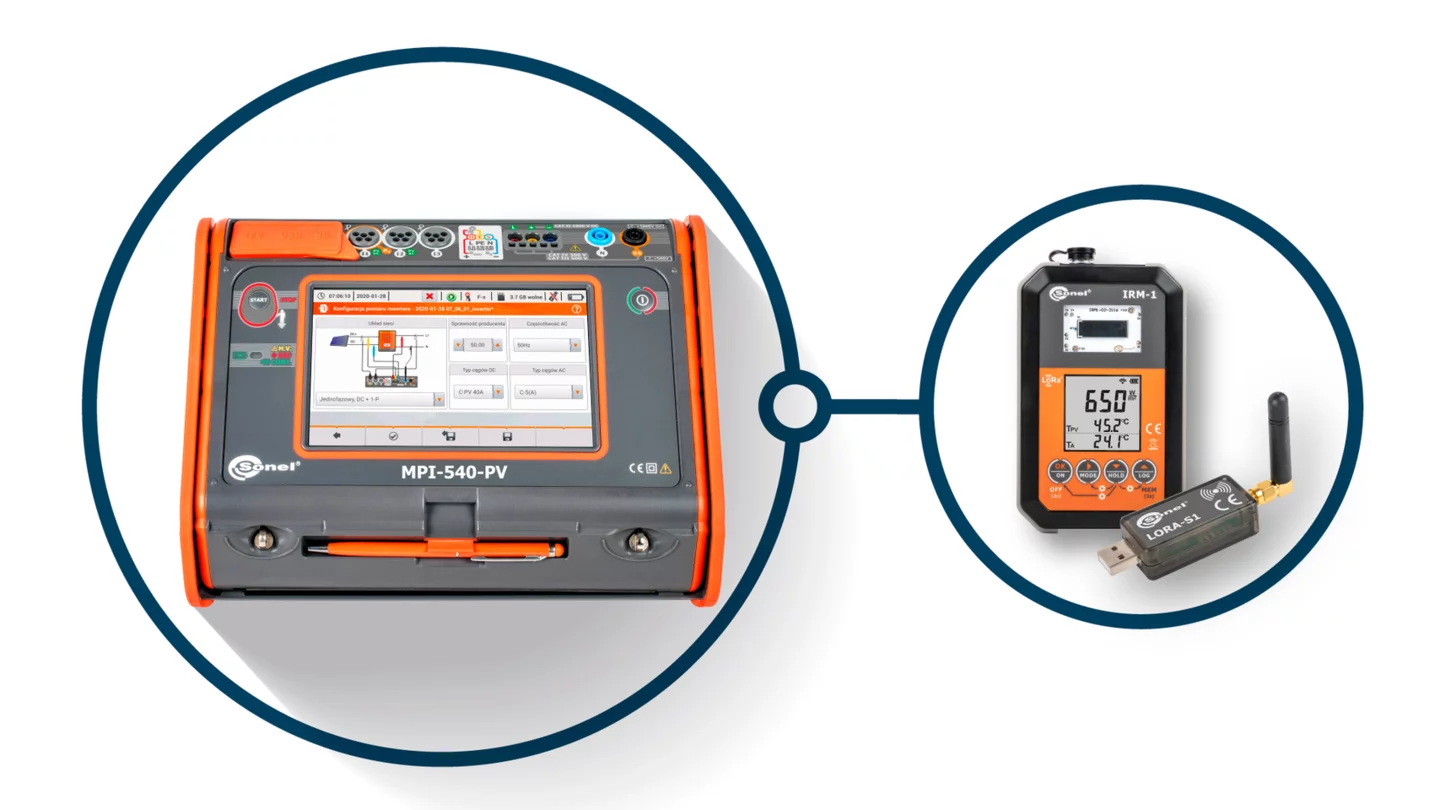

SET SONEL MPI-540-PV + IRM-1

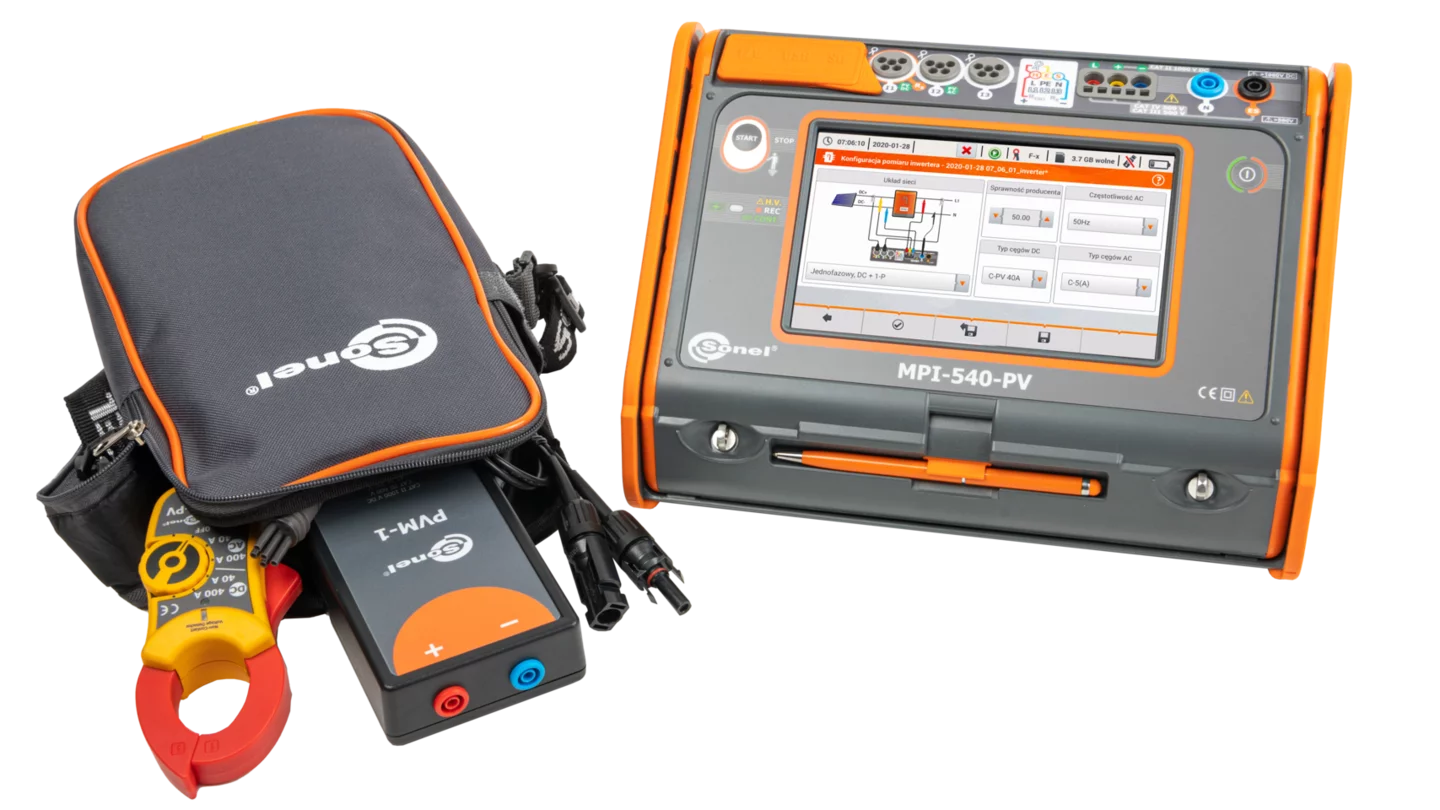

1. Multifunktions-Installationsprüfgerät Sonel MPI-540-PV

Multifunktionsgerät zur Messung der Parameter von Elektroinstallationen Sonel MPI-540-PV ist ein fortgeschrittenes Werkzeug, das insbesondere für die Messung der Parameter von Fotovoltaikanlagen entwickelt wurde. Mit nur einem einzigen Gerät kann eine Reihe von Messungen auf der DC- und der AC-Seite gemäß den Richtlinien der Norm EN 62446 ausgeführt werden. Darüber hinaus dient das Gerät Sonel MPI-540-PV auch zur Durchführung von allen Messungen zwecks Prüfung des Sicherheitszustandes von Elektroanlagen im Haushalt und in der Industrie. Dieses Messgerät ist ein Werkzeug mit fortgeschrittenen Möglichkeiten für Spezialisten der Installations- und der Elektrobranche.

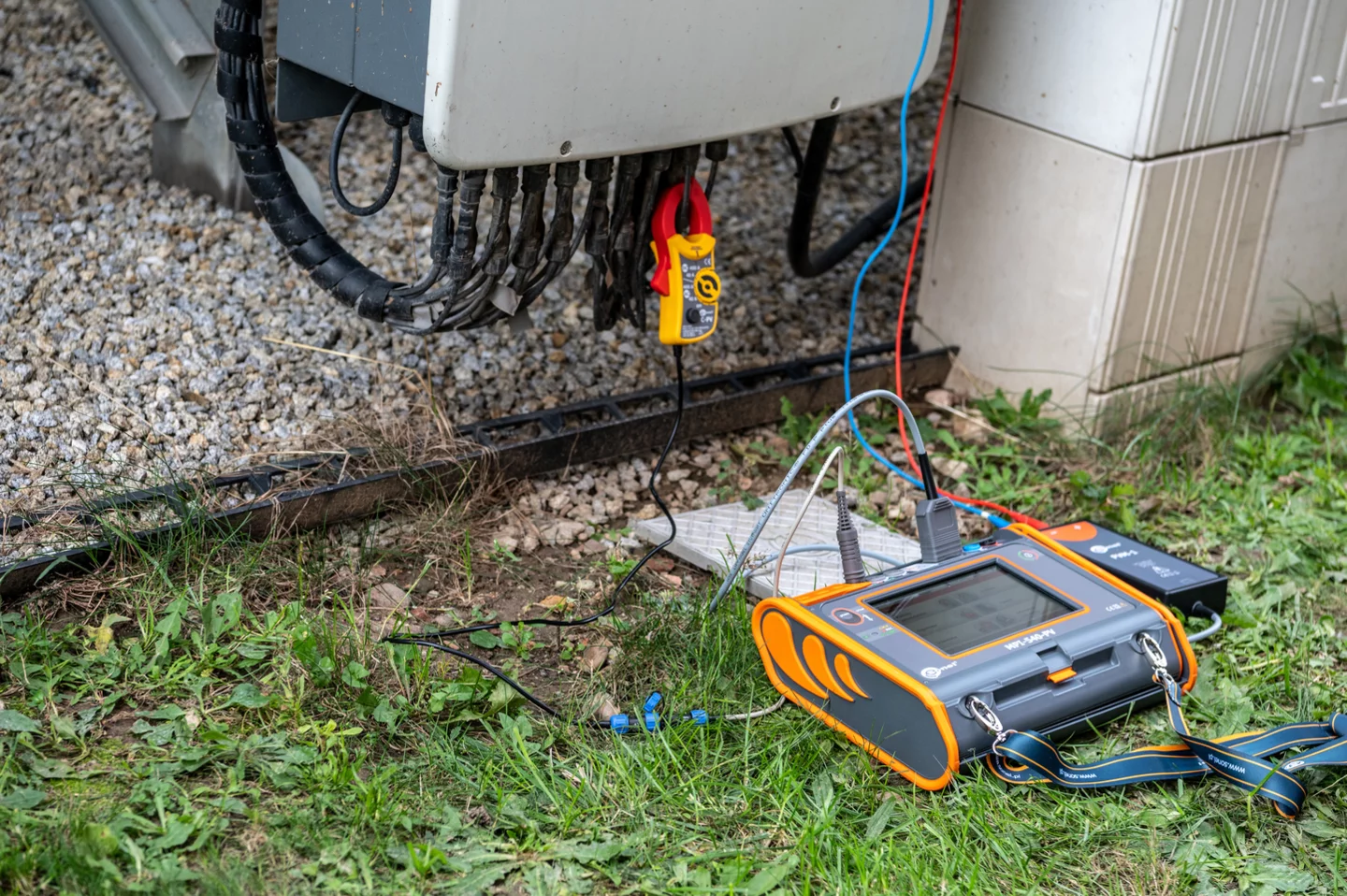

Bei der Messung von Parametern einer Fotovoltaikanlage rechnet das Messgerät die Parameter automatisch auf die STC (Standard Test Conditions) Referenzbedingungen um. Die Messungen von Spannung, Strom und Leistung auf der AC- und DC-Seite des Wechselrichters lassen seinen Wirkungsgrad überprüfen. Nachdem die im Messgerät gespeicherten Daten in die Software Sonel Reports PLUS übertragen worden sind, kann ein Bericht über die Messung der Parameter von Fotovoltaikanlagen generiert werden.

Um die Messungen zu automatisieren wurde das Messgerät Sonel MPI-540-PV um eine Funktion der Messung von Fehlerstrom-Schutzeinrichtungen im Auto-Modus ausgestattet. Im Gerät wurden auch Messabläufe (sog. Autotests) durch den Hersteller programmiert, die bei Bedarf auch um eigene Messabläufe erweitert werden können. Die Möglichkeiten und die Funktionalität des Messgerätes erweitert sich zusätzlich um entsprechend ausgewähltes Zubehör, etwa in Form des Adapters AutoISO-1000C, mit dem die Widerstandsmessungen von Isolationen bei 3-, 4- und 5-adrigen Leitungen automatisch durchgeführt werden können.

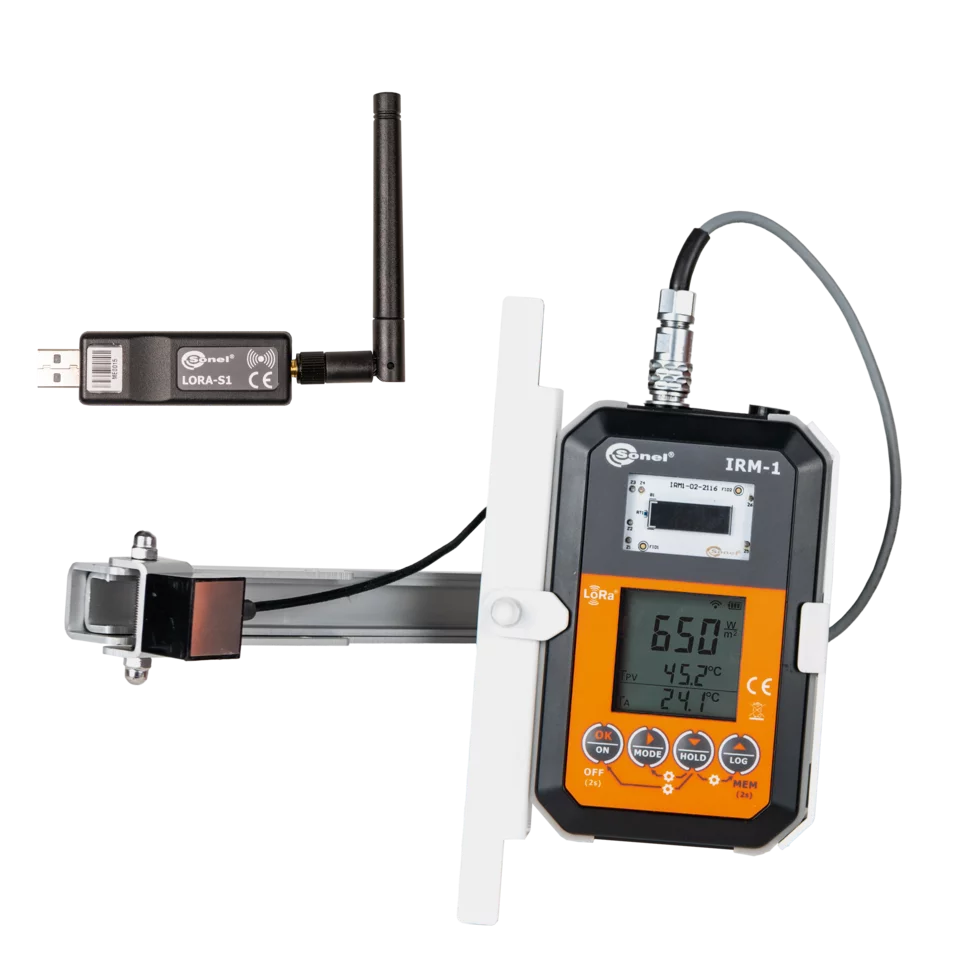

2. Einstrahlungs- und Temperaturmesser IRM-1

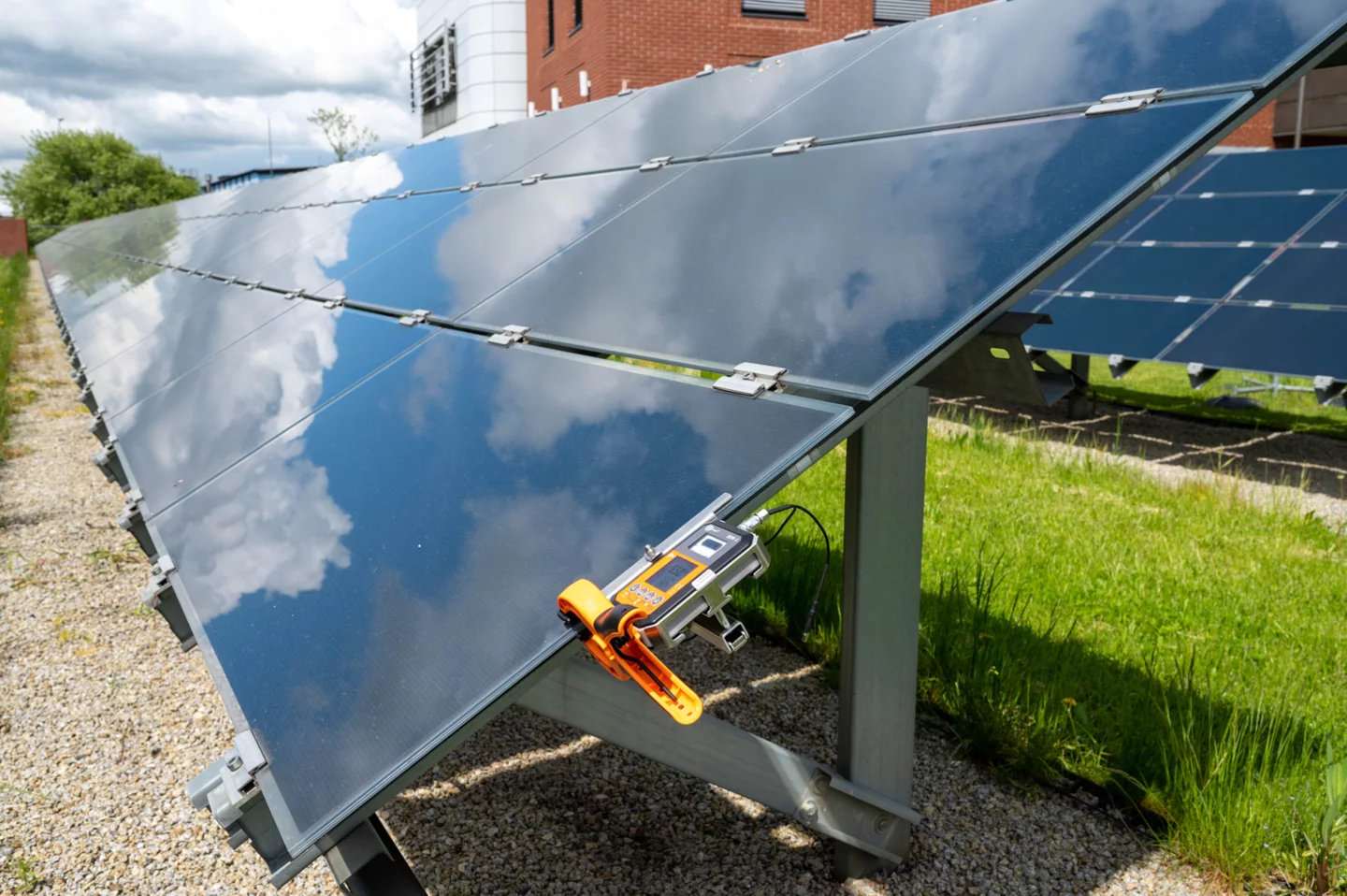

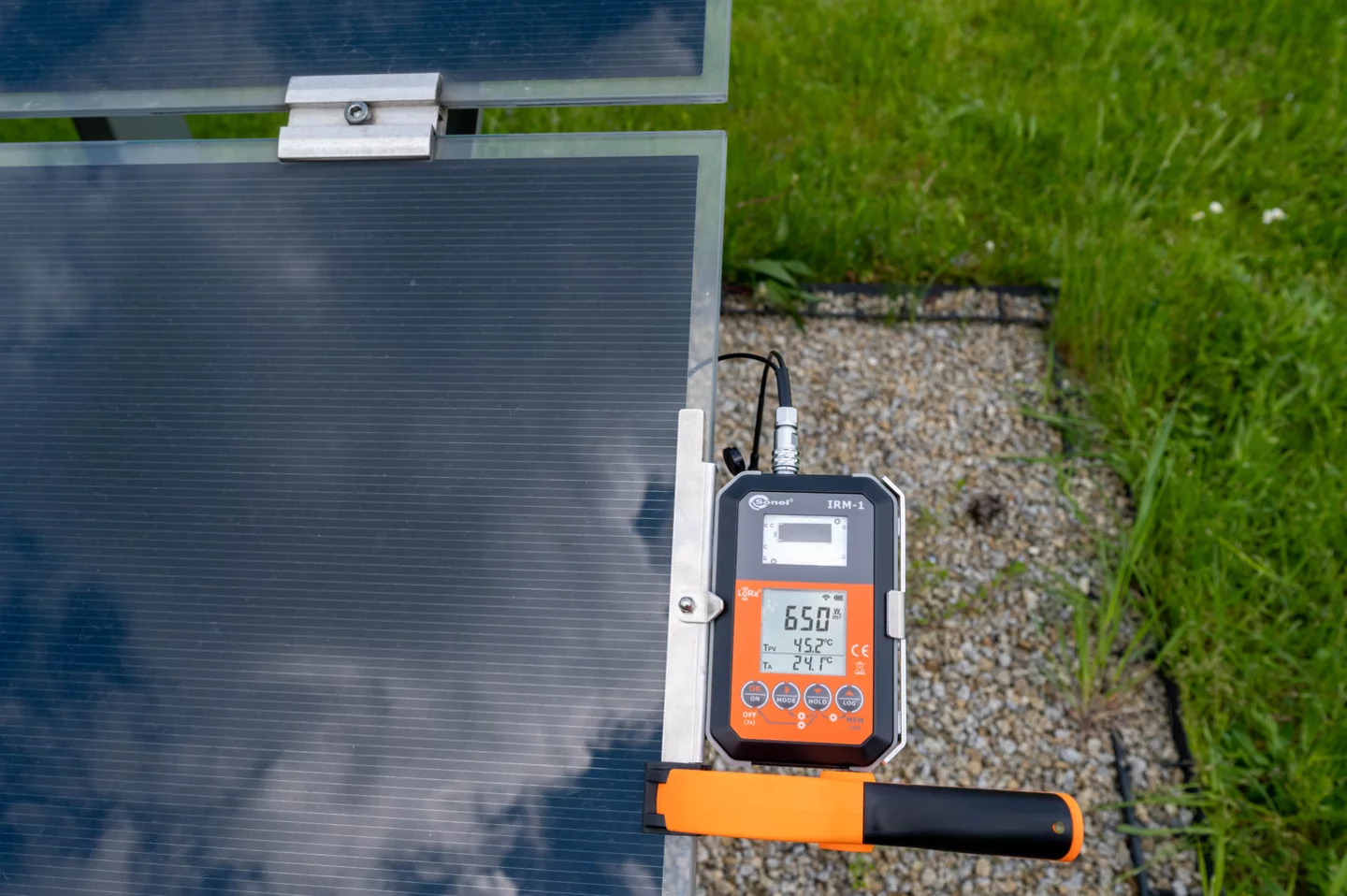

IRM-1, obwohl klein, ist bei Messungen der PV-Anlagen unersetzlich. Er misst die Einstrahlung, die Temperatur der Module und der Umgebung und liefert notwendige Daten zur Umrechnung der Ergebnisse auf STC-Bedingungen. Das eingebaute Registriergerät mit dem Speicher von 5000 Datensätzen ermöglicht, das Gerät als Werkzeug bei der Projektierung von PV-Anlagen zu nutzen, sowie die Probleme mit der Beschattung der Module zu diagnostizieren.

Neue Verpackungsmethode für Messgeräte in der Solar-Version

Ab Februar 2025 gibt es Änderungen an der Standardausstattung der Sonel MPI-540-PV Solar und Sonel MPI-540-PV Solar Start Messgeräte. Beide Produkte werden nun in dem speziell entwickelten Sonel L-19 Rucksack verpackt.

⚠️ Wichtige Information!
Messgeräte-Sets mit der älteren Ausstattung (Tragetaschen) bleiben weiterhin im Verkauf, bis der Vorrat aufgebraucht ist. Aufgrund der Unterschiede in der Verpackung empfehlen wir, die Standardausstattung vor dem Kauf zu überprüfen.
