| Parameter | Beschreibung |
|---|---|
| Messbereiche | 7 m, 15 m, 30 m, 60 m, 120 m, 250 m, 500 m, 1 km, 2 km, 3 km, 4 km 20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000 [ft] |
| Genauigkeit | 1% des gewählten Bereichs |
| Auflösung | ca. 1% des Bereichs |
| Kabellänge mind. | 4 m |
| Ausbreitungskoeffizient | im Bereich 1…99% oder 1…148 m/μs |
| Ausgangsimpuls | 5 Vp-p für einen offenen Stromkreis |
| Ausgangsimpedanz | 25, 50, 75, 100 Ω |
| Impulsbreite | 3 ns…3 μs (je nach Bereich) |
| Scanmodus | 2 Scans / Sekunde oder Einzelscan |
| Erzeugtes akustisches Signal | 810 – 1100 Hz |
| Betriebsdauer mit Akkupack | bis zu 30 Stunden kontinuierliche Abtastung |
| Spannungsversorgung | 4 x Alkalibatterie 1,5 V AA |
| Automatisches Abschalten | 1, 2, 3, 5 Minuten oder ausgeschaltet |
| Display | Grafisch, beleuchtet, 128 x 64 Pixel |
| Stromschutz | 400 V DC / 250 V AC |
| Betriebstemperatur | -10°C...+50°C |
| Lagertemperatur | -20°C...+70°C |
| EMC-Normen zur elektromagnetischen Verträglichkeit | EN 61326-1 |
| Gehäuseschutzart / Dichtigkeit | IP54 |
SICHERHEIT IST ELEMENTAR
Persönliche Kundenbetreuung
KOSTENLOSE BERATUNG
Kontakt: vertrieb@mbs-sonel.de
07976-21097-10
0
Einloggen
Leitung 2,0 m schwarz CAT IV 1000 V (Banane...
50,00 €
59,50 € brutto
verfügbar
Adapter für die Schienenverbindung mit Gewi...
31,00 €
36,89 € brutto
verfügbar
Leitung 2,0 m, rot, CAT IV 1000 V (Bananens...
50,00 €
59,50 € brutto
verfügbar
Magnetisch Adapter - Schwarz
23,00 €
27,37 € brutto
verfügbar
Magnetisch Adapter - Blau
23,00 €
27,37 € brutto
verfügbar
Leitung 2,0 m blau CAT IV 1000 V (Bananenst...
50,00 €
59,50 € brutto
verfügbar

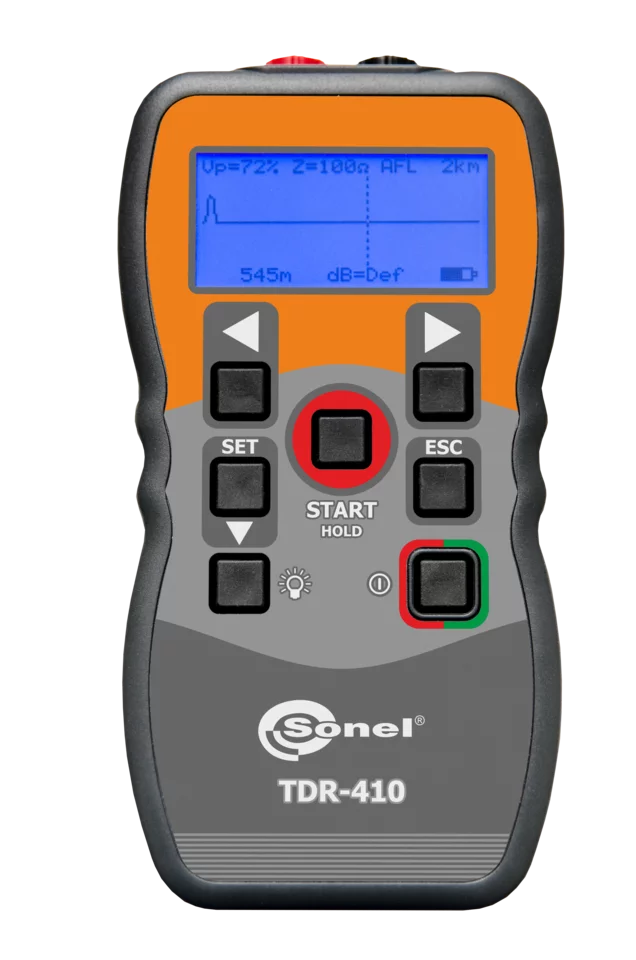

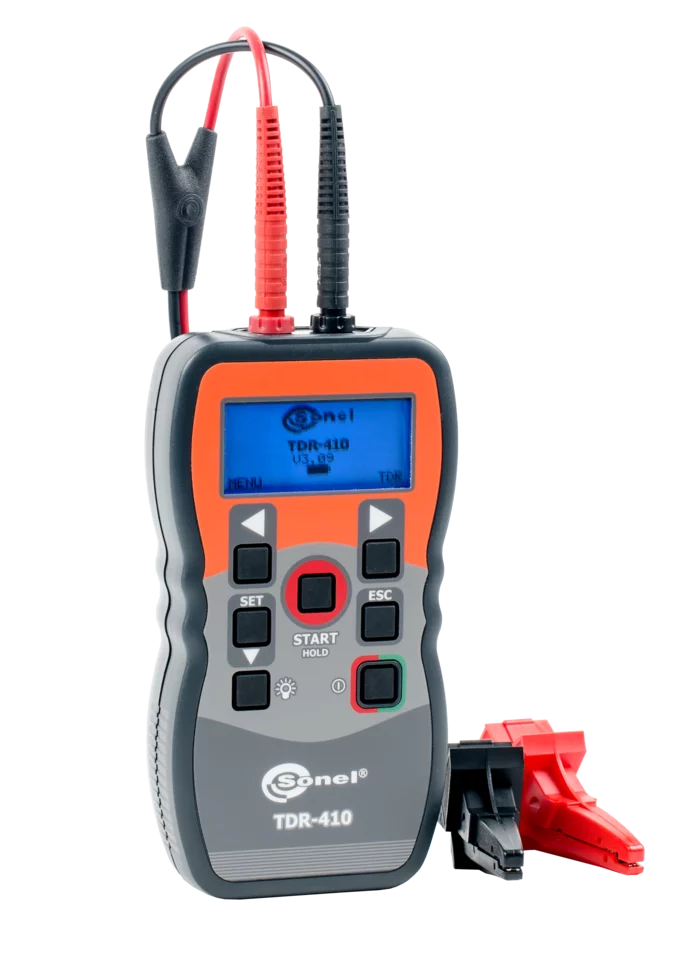

Fehlerdiagnose mit dem TDR-410

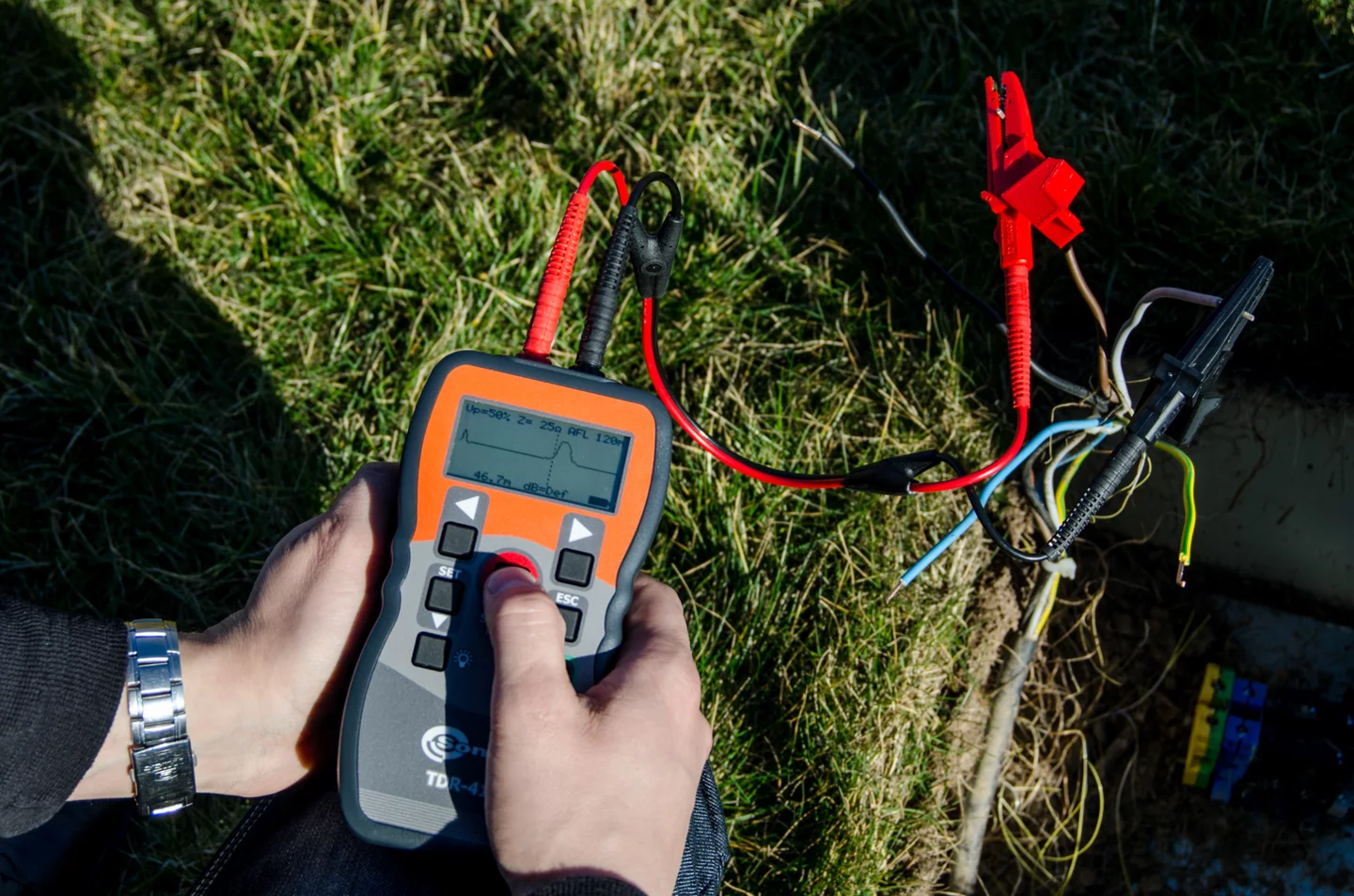

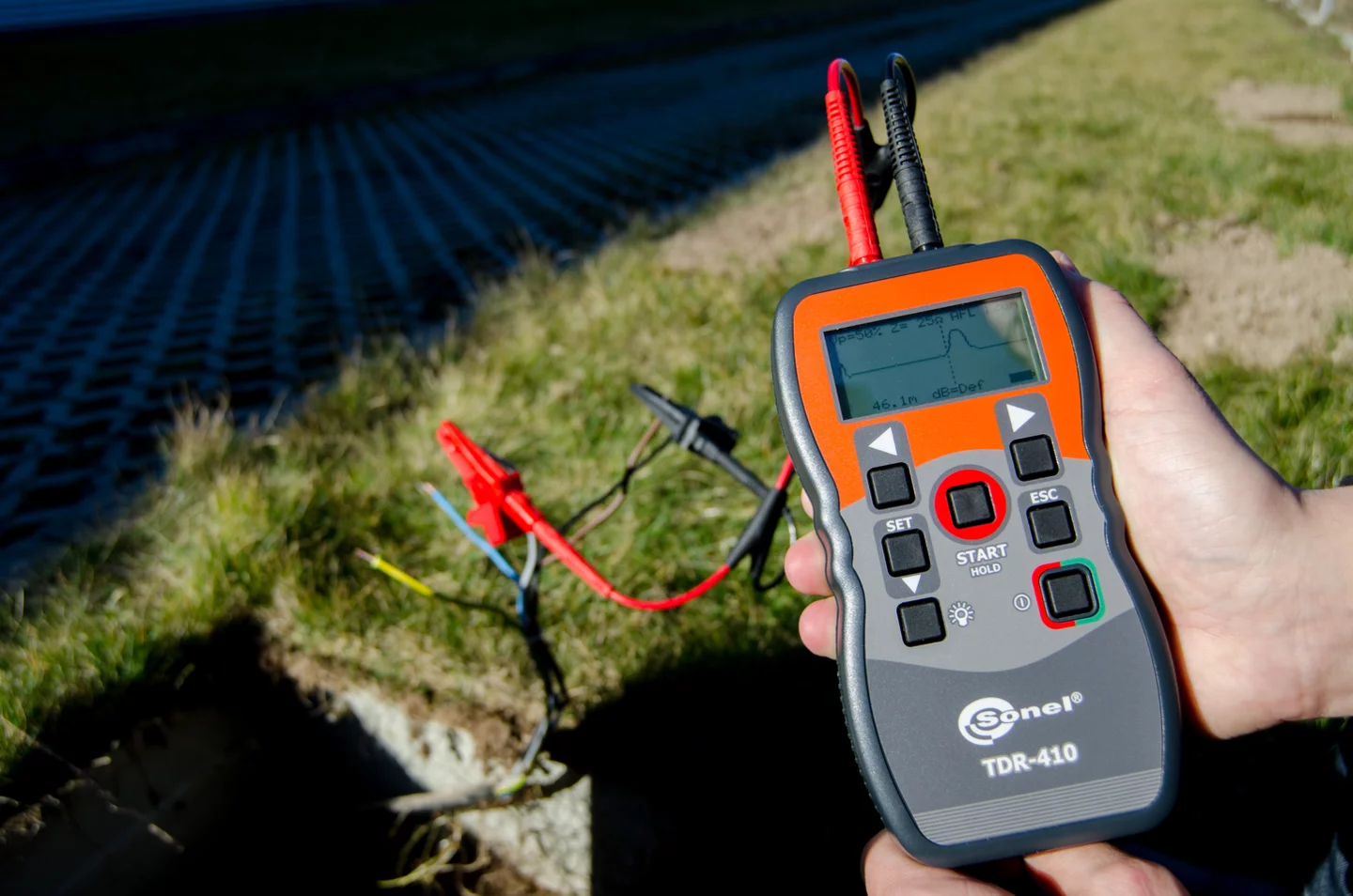

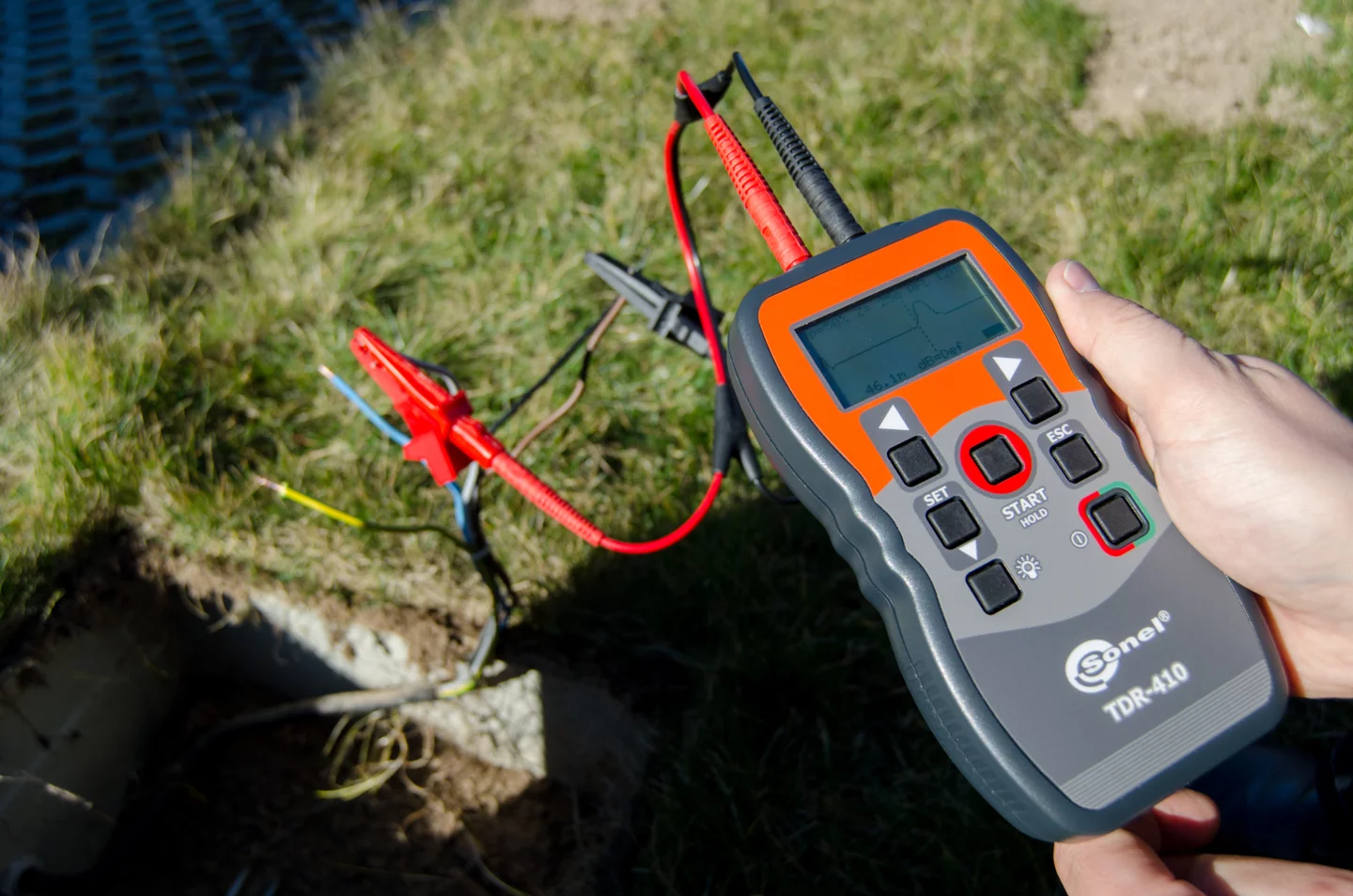

Das Reflektometer Sonel TDR-410 dient zur Lokalisierung von Beschädigungen in metallischen Kabeln. Es richtet sich an die Großhandlungen und Einzelverkäufer von Kabeln, Elektroinstallationsbetriebe, Wartungspersonal bei Produktionsbetrieben sowie an das Baupersonal. Es erfüllt die Erwartungen von allen Personen, die die beschädigte Stelle sowie die Endungen des Kabels sowohl bei Strom-, als auch bei Telekommunikationskabeln genau lokalisieren müssen.
Eigenschaften
- Fehlerortung an Strom- und Telekommunikationskabeln
- Fehlerortung an Koaxialkabeln
- Fehlerortung von Kabeln der Infrastruktur
- Erkennung von Unterbrechungen, Kurzschlüssen, Feuchtigkeitsschäden und weiteren Änderungen der Kabelimpedanz
- Grafische Darstellung des Kabelfehlers mit Entfernungsangabe zur Fehlerstelle auf dem Bildschirm
Merkmale des Gerätes
Die Reflektometer von SONEL überzeugen insbesondere durch ihre Reichweite von bis zu 4.000 Metern, einen sehr geringen Messfehler von 1% und die Möglichkeit, den Ausbreitungskoeffizienten und die Wellenimpedanz des zu prüfenden Kabels einzustellen.
| Parameter | Wert |
|---|---|
| Reingewicht (kg) | 0.3 |
| Paketgewicht (kg) | 0.8 |
| Paketbreite (cm) | 29 |
| Pakethöhe (cm) | 18 |
| Paketlänge (cm) | 34 |
