Диагностируйте неисправность с устройством TDR-420

Рефлектометр Sonel TDR-420 - это удобный цифровой импульсный локатор (TDR – Time-domain Reflectometer, англ. Рефлектометр во временной области), предназначенный для идентификации и обнаружения места повреждения в кабелях сферы энергетики, телеккоммуникаций и телемеханики. Рефлектометр Sonel TDR-420 позволяет измерить длину кабеля и определить расстояние до места повреждения или изменения импеданса в диапазоне от 4 до 6000 м проводов с металлическими жилами. Самый короткий диапазон измерения с дальностью 7 метров и мертвой зоной длиной 0,6 метра позволяет локализовать повреждения в непосредственной близости от места подключения устройства.

Особенности прибора

локализация повреждений силовых и телекоммуникационных кабелей
два независимых курсора для одновременного определения двух мест повреждения и расстояния между ними
обнаружение мест повреждения коаксиальных кабелей
локализация повреждений инфраструктурной кабельной проводки
обнаружение обрывов, коротких замыканий, повреждений, вызванных влагой и других изменений импеданса кабеля
графическое изображение повреждения кабеля с указанием расстояния до места неисправности на экране

Применение

Рефлектометр TDR-420 предназначен для локализации повреждений в металлических проводах. Прибор предназначен для:

оптовой торговли электротоварами и розничной продаже кабелей,
электромонтеров и работников аварийных служб электросети,
работников технического обслуживания,
электриков, занятых в строительстве.

Прибор соответствует ожиданиям всех людей, которые должны найти точное место повреждения или конец провода в силовых и телекоммуникационных кабелях.

Возможности прибора

Рефлектометр компании SONEL характеризует большая дальность действия до 6000 м, очень небольшая погрешность измерения на уровне 1% и возможность регулировки коэффициента распространения и волнового импеданса тестируемого проводника. Определение расстояния до места двух повреждений и расстояния между ними теперь не будет проблемой благодаря использованию функции двух курсоров.

Простота считывания показаний

Рефлектометр TDR-420 оснащен удобным для считывания цветным дисплеем, который благодаря разрешению 320 x 240 пикселей позволяет еще более точно указать место повреждения.

Встроенная справочная система

В прибор TDR-420 добавлена функция встроенной справки, что облегчает интерпретацию полученного результата непосредственно в процессе измерения. Благодаря этой функции пользователь может быстро определить тип аномалии, которая возникает в тестируемом участке кабеля, сравнивая рефлектограмму на дисплее с типичными формами повреждений.

Прочный и практичный корпус

В ответ на потребности клиентов новая модель TDR-420 предназначена для работы в суровых условиях окружающей среды. Защита от попадания воды и пыли обеспечивается уникальным корпусом с уровнем герметичности IP67. Дополнительным преимуществом является покрытие корпуса эластомером, который одновременно предотвращает выскальзывание устройства из рук и обеспечивает защиту от случайных падений.

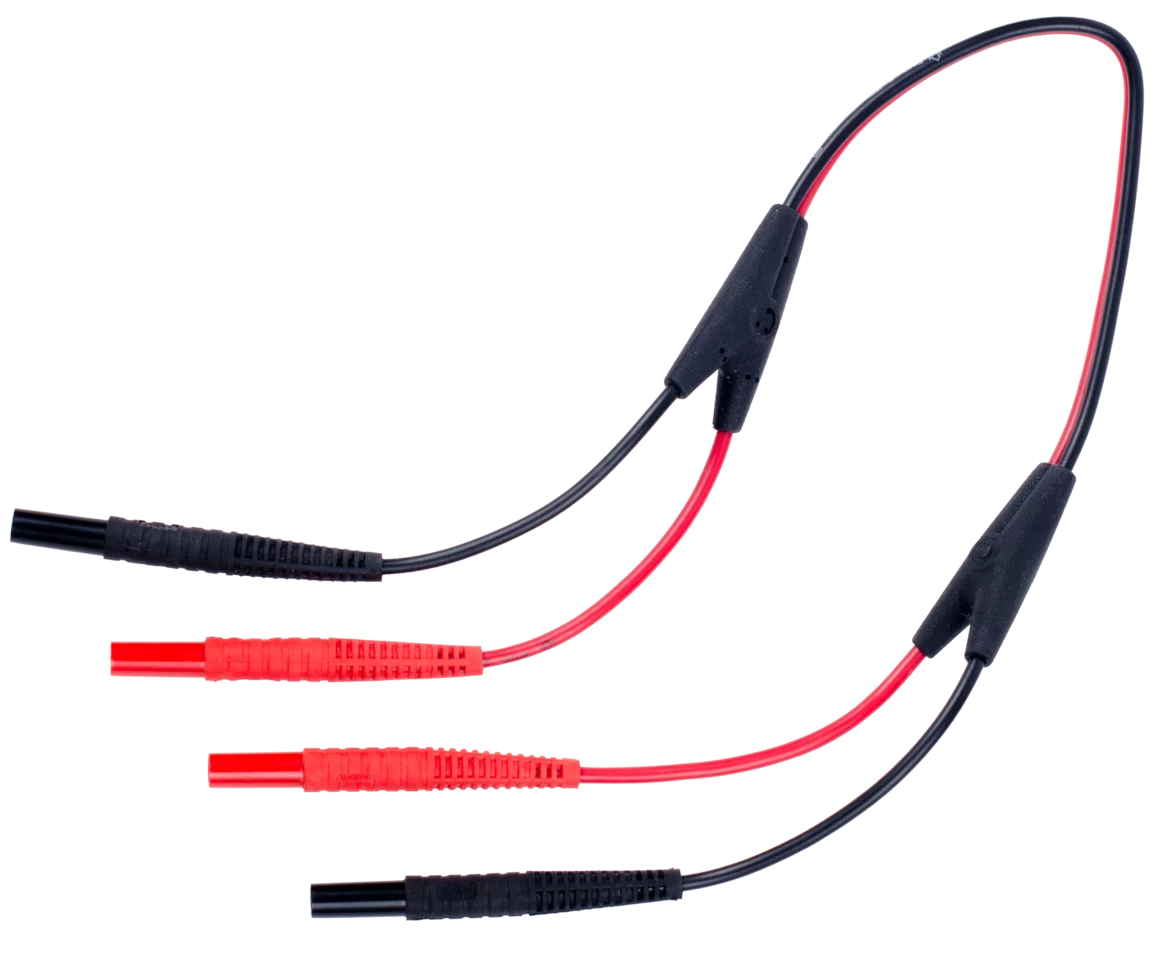

Leitung 0,6 m, zweiadrig, zur TDR-Messung
