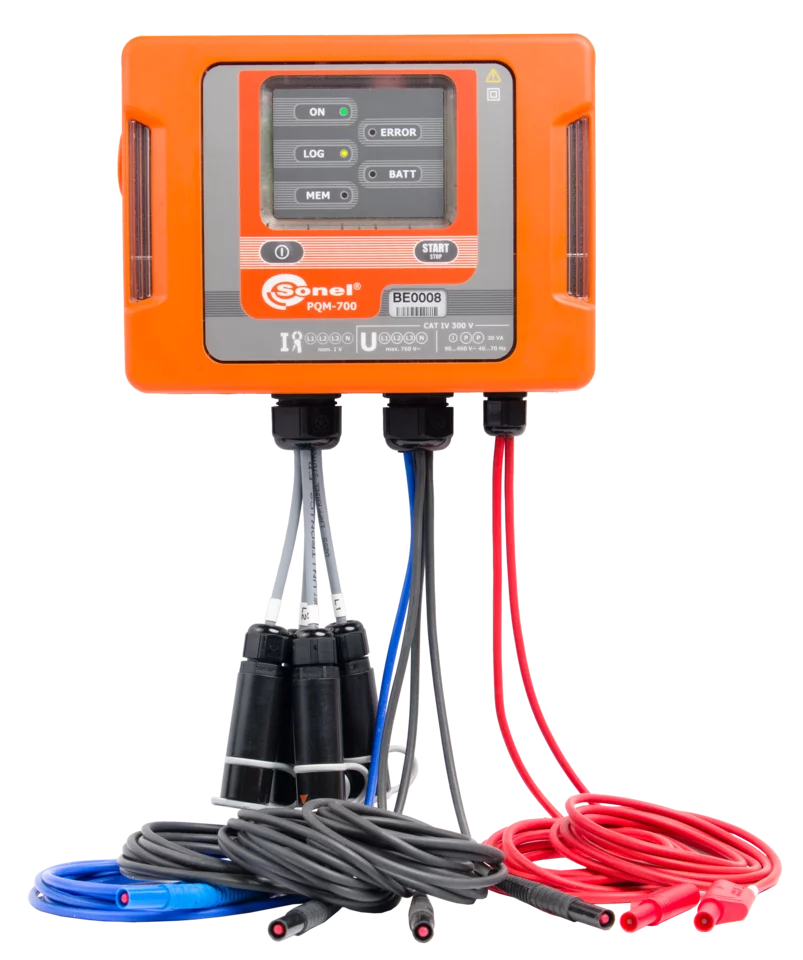

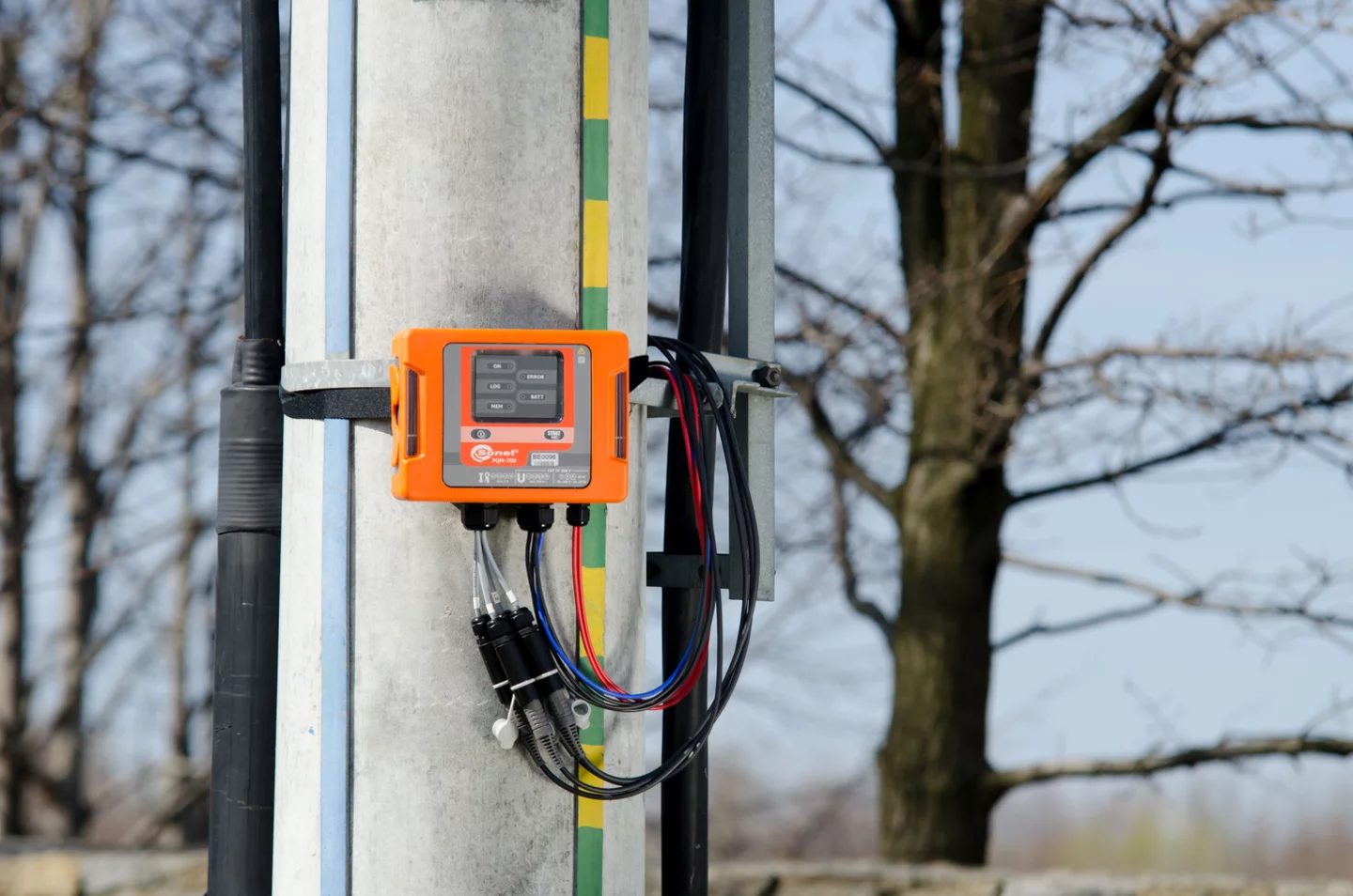

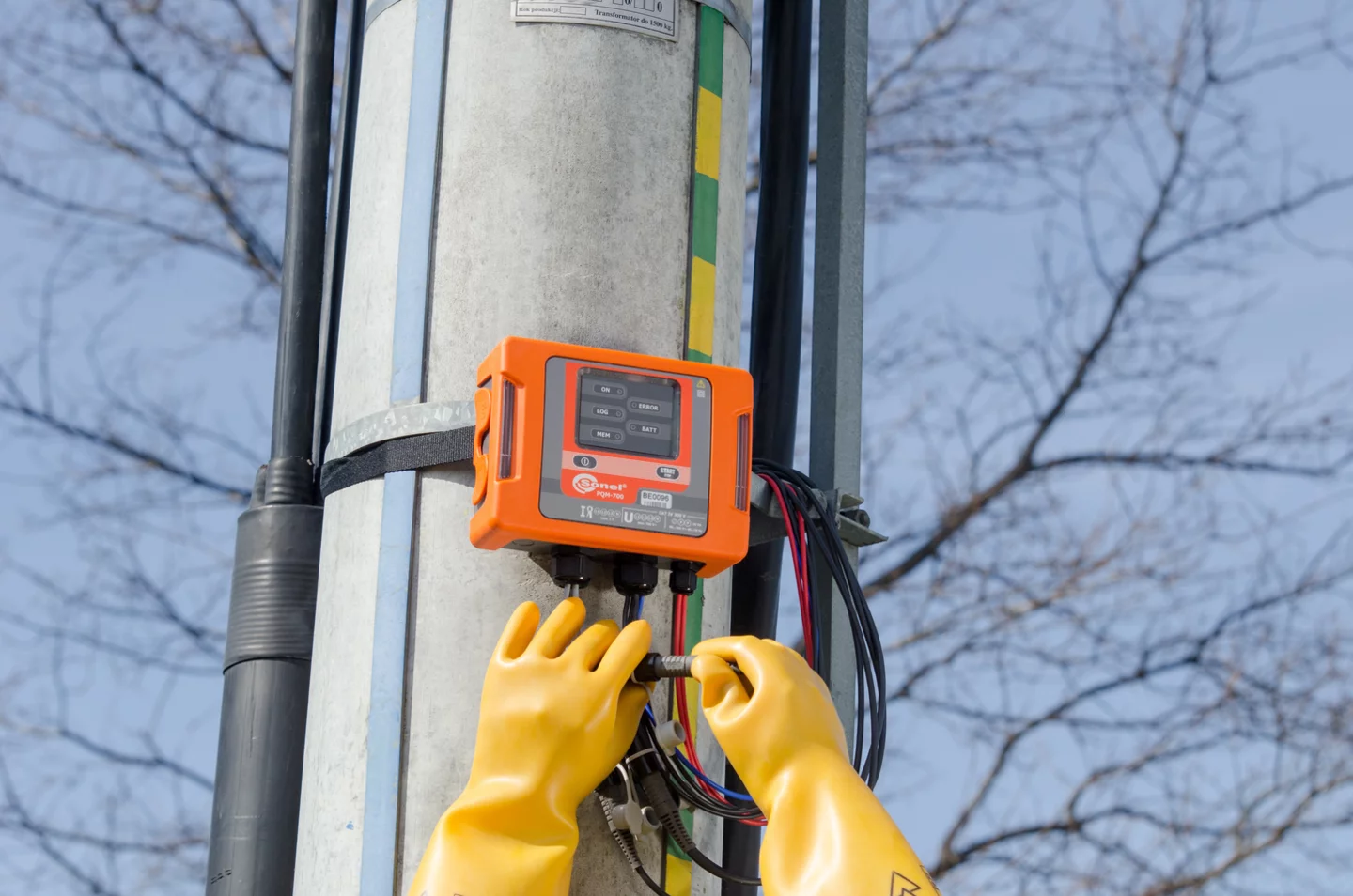

PQM-700

Netzqualitätsanalysator

Merkmale

• 4 Stromeingänge, physikalische Messung des Stromes im Neutralleiter.
• Erfassung von bis zu 1100 Parametern, Erfassung von Durchschnitts-, max., min. und Momentanwerten.
• Integriertes Heizelement, stabiler Betrieb bei Temperaturen bis zu -20ºC.
• Integriertes Batterie, unabhängiges Messen (mind. 6 Stunden).

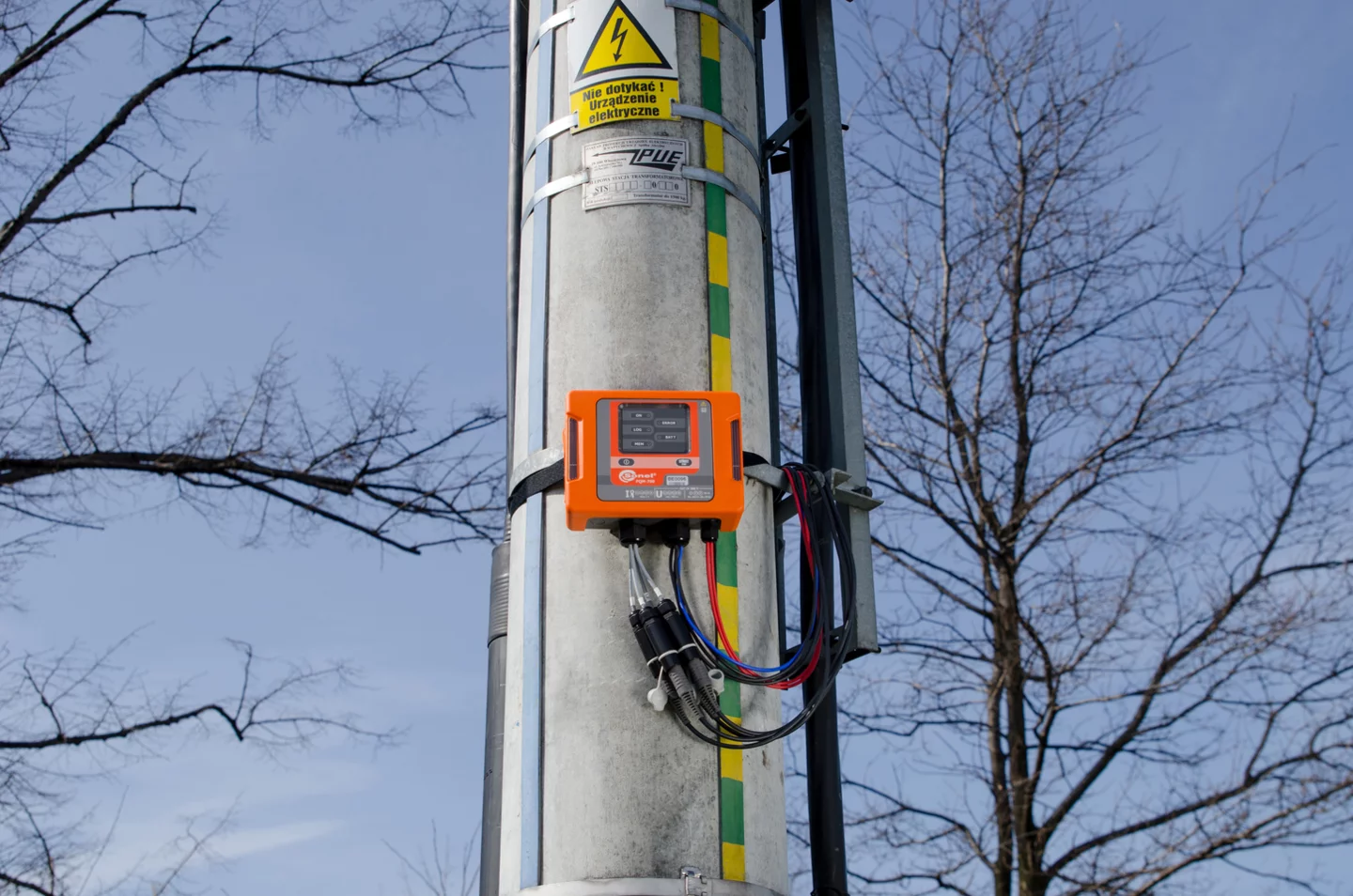

• Schutzart IP65, Betrieb bei Regen, Schnee und hoher Luftfeuchtigkeit möglich.

Gemessene Parameter

• Spannungen L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte im Bereich von bis 760 V, kompatibel mit Spannungswandlern.

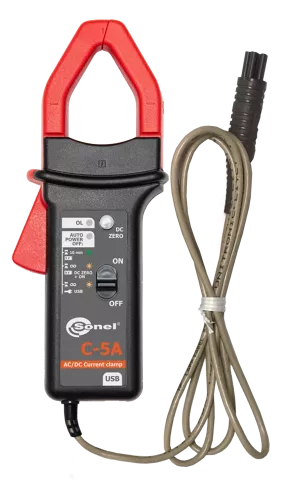

• Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte, Strommessung im Bereich bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.
• Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).
• Frequenz im Bereich von 40 Hz bis 70 Hz.
• Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).
• Berechnung der Blindleistung nach Budeanu und IEEE 1459.
• Wirkenergie (E_P), Blindenergie (E_Q), Scheinenergie (E_S).
• Leistungsfaktor (Power Factor), cosφ, tgφ.
• Bis zur 40. Harmonischen in Spannung und Strom.
• Gesamte harmonische Verzerrung THDF für Strom und Spannung.
• Kurzzeit- (P_ST) und Langzeitflicker (P_LT).
• Asymmetrie von Spannungen (gemäß IEC 61000-4-30 Klasse S) und Strömen.
• Erfassung von Ereignissen für Strom und Spannung, einschließlich Oszillogramme und RMS_1/2-Diagramme.
• Alle Parameter entsprechend der Klasse S gemäß IEC 61000-4-30.

*Stromzangen sind optionales Zubehör und müssen separat erworben werden.

Analyse an folgenden Netzen

• Nennfrequenz 50/60 Hz
• Nennspannung: 64/110 V;110/190 V; 115/200 V; 120/208 V 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V, 290/500 V, 400/690 V
• DC Netze
• Unterstützte Netzformen:
  • 1-phasig
  • 2-phasig mit N-Leiter,
  • 3-phasig Stern mit und ohne N-Leiter
  • 3-phasig Delta
  • 3-phasig – Stern ohne N-Leiter im Aron-System
  • 3-phasig – Delta im Aron-System
  • mit Spannungs- und Stromwandlern

Eigenschaften

Der Analysator bietet umfassende Messungen der Netzqualitätsparameter der Klasse S gemäß IEC 61000-4-30, was eine hohe Genauigkeit der Ergebnisse garantiert. Selbst bei Temperaturen von bis zu -20°C sind die Messungen zuverlässig und der Betrieb des Geräts stabil – dank des integrierten Heizelements.

Dank der internen Batterie schaltet sich der Analysator nach einem Stromausfall nicht ab, sondern setzt die Aufzeichnung fort – bis zu 6 Stunden lang. Die Daten werden auf einer herausnehmbaren 2-GB-Speicherkarte aufgezeichnet. Die Protokolle können über eine USB-Verbindung oder mit einem externen Kartenleser heruntergeladen werden. Anschließend können sie mit der kostenlosen Sonel Analysis-Software analysiert werden.

Datenanzeige

Alle aufgezeichneten Parameter – einschließlich der angezeigten Ereignisse – können mit der speziellen Sonel Analysis-Software einfach ausgelesen werden. Die erweiterten Funktionen der Anwendung ermöglichen es Ihnen, die gesammelten Ergebnisse anzuzeigen und auf der Festplatte Ihres Computers zu speichern – in Form von Rohdaten oder Berichten.

Sonel Analysis wird ständig aktualisiert und weiterentwickelt. Das bedeutet, dass der Benutzer immer auf dem neuesten Stand technischer Anforderungen und Normen bleibt.

Anwendungsbereiche

Der PQM-700 erfüllt seine Aufgabe in der Industrie – in den Händen von Elektrikern, Instandhaltungsdiensten etc. – als kostengünstiger, multifunktionaler Leistungsanalysator. Er wird auch von Verbrauchern und Erzeugern erneuerbarer Energien (Windparks, Solarparks) eingesetzt, wo eine 4-Quadranten-Leistungsanalyse erforderlich ist.

SONEL ANALYSIS

Sonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:

• Konfiguration des Analysators,
• Auslesen von Daten aus dem Logger,
• Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),
• Löschen von Daten im Analysator,
• Darstellung der Daten in Tabellen,
• Darstellung der Daten in Diagrammen,
• Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q₁=f(U₁/U_n) und cosφ=f(P/P_n),
• Unabhängige Unterstützung mehrerer Analysatoren,
• Firmware-Updates für Analysatoren.

Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:

• Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),
• Diagramme von Spannung und Strom im Zeitverlauf,
• Phasendiagramm,
• Messungen mehrerer Parameter,
• Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),
• Zwischenharmonische.

Der Bericht kann gemäß EN 50160, IEEE 519, NEC 220.87 und den Normen der folgenden Länder erstellt werden, unter anderem: Polen, Australien, Russland, Chile, Moldawien, Ecuador. Die vollständige Liste der Normen finden Sie in der Software.
