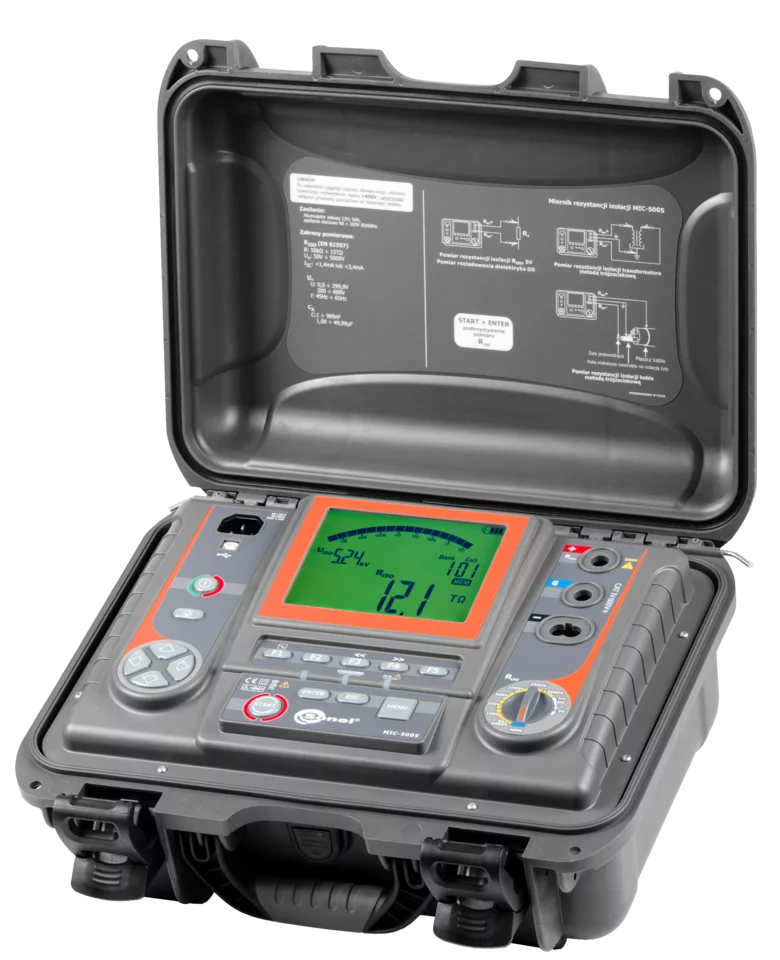

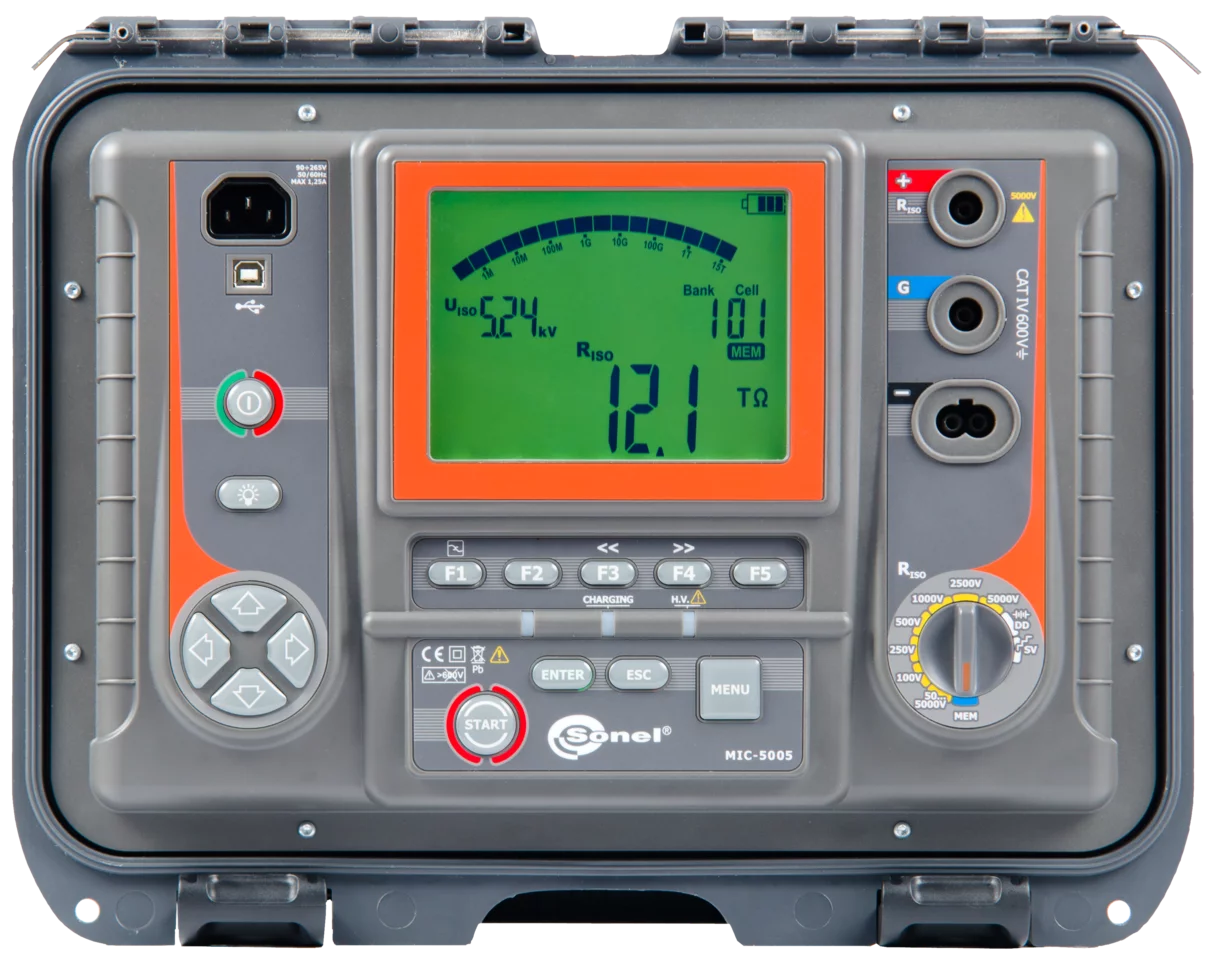

Die Isolationswiderstandsmessgeräte Sonel MIC-5005 ist zuverlässige Geräte zur Messung des Isolationswiderstandes von bis zu 15 TΩ. Der maximale Messstrom beträgt 1,2 mA oder 3 mA, was die Aufladung eines Objektes mit hoher Kapazität in einer kurzen Zeit garantiert. Jede Messung, sei es im Falle des Ablaufs einer programmierten Zeit oder einer manuellen Unterbrechung, endet mit der Entladung des Objektes durch das Gerät. Es verfügt über einzigartige Algorithmen, mit denen der Charakter der Spannung im Objekt erkannt werden kann, sodass das Gerät feststellen kann, ob es sich um die Netzspannung handelt – in diesem Fall wird keine Messung vorgenommen – oder aber um eine durch ein elektromagnetisches Feld generierte Spannung – dann wird die Messung ausgeführt.

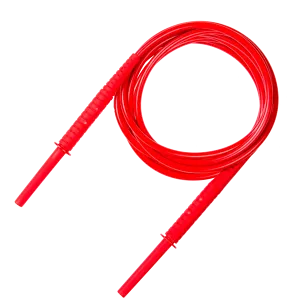

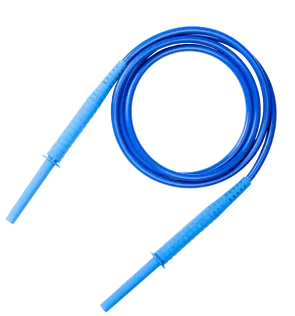

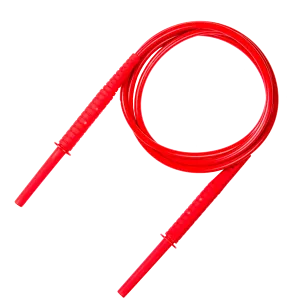

Damit können auch sehr starke elektromagnetische Felder überall dort gemessen werden, wo dies bisher unmöglich gewesen war. Das Messgerät MIC-5005 ist mit Zubehör ausgestattet, mit dem bei der Messung mit allen vorhandenen Spannungen gemessen werden kann: sowohl die Messleitungen und Sonden, als auch die Zangenanschlüsse erfüllen strenge Normen (garantiere Spannungsfestigkeit von bis zu 11 kV für Messleitungen sowie 5,5 kV für die Zangenanschlüsse und Messsonden). Standardmäßig wird das Zubehör mit einer praktischen Tragetasche geliefert. Dank der großen Störfestigkeit der Geräte können für die Messungen auch Leitungen von bis zu 20 m Länge verwendet werden.
Digitale Filterfunktion für Messungen in Umgebung mit hohen Störeinflüssen (10 s, 30 s, 60 s)
MIC-5010: Durchgangsprüfung von Schutzleitern und Potentialausgleichsverbindungen gemäß EN 61557-4 mit Prüfstrom > 200 mA
MIC-5010: Einstellbare Grenzwerte für gemessene Widerstände RISO und RCONT
Messung von Ableitströmen während der Isolationsprüfung
Messung der Kapazität während der RISO Messung
DC und AC Spannungsmessung von 0…600 V
990 Speicherzellen (11880 Messungen) mit zusätzlicher Möglichkeit der drahtlosen Datenübertragung zum PC oder durch USB Verbindung
Versorgung durch Netzspannung oder Batterien, Batteriestatusanzeige, internes Schnellladegerät
Tastatur und Displaybeleuchtung
Das Prüfgerät entspricht den Anforderungen gemäß EN 61557
Funktionen
Prüfspannungen im Bereich von 50…5000 V, 50…1000 V in 10 V Schritten, 1…5 kV in 25 V Schritten
Dauerhafte Anzeige des gemessenen Isolationswiderstandes und Ableitstromes
Automatische Entladung des Prüflings am Ende der Isolationsprüfung
Akustisches Signal in 5-Sekunden Intervallen, zur schnellen Erstellung einer Zeit-Widerstandscharakteristik
Einstellbare Prüfzeiten - bis 99'59'’
Prüfzeiten T1, T2 und T3 zur Messung von einem oder zwei Absorptionskoeffizienten im Bereich von 1…600 s
Koeffizientenmessung: Polarization Index (PI), Absorption Ab1, Ab2, Dielectric Absorption Ratio (DAR)
Anzeige der aktuellen Prüfspannung während der Messung
1,2 mA und 3 mA Prüfstrom
Isolationswiderstandsmessung - 2-Pol-Strom-Messung und 3-Pol-Strom-Messung
Prüfungen mit Messleitungen bis 20 m möglich
Schutz gegen spannungsführende Objekte
Kapazitätsanzeige während RISO Messung
Stufenspannungsmessung (SV)
Dielektrische Entladung (DD)
Digitale Filterfunktion für Messungen in Umgebung mit hohen Störeinflüssen
Weitere Funktionen
Digitale Filterfunktion für Messungen in Umgebung mit hohen Störeinflüssen (10 s, 30 s, 60 s)
Messung der Kapazität während der RISO Messung
Messung von Ableitströmen während der Isolationsprüfung
DC und AC Spannungsmessung von 0…600 V
990 Speicherzellen (11880 Messungen) mit zusätzlicher Möglichkeit der drahtlosen Datenübertragung zum PC (Bluetooth) oder durch USB Verbindung
Versorgung durch Netzspannung oder Batterien
Displaybeleuchtung
Tastaturbeleuchtung
Das Prüfgerät entspricht den Anforderungen gemäß EN 61557
Messbereich gemäß IEC 61557-2
RISOmin = UISOnom/IISOmax = 50 kΩ…15,0 TΩ (IISOmax =1,2 mA oder 3 mA
Anzeigebereich
Auflösung
Genauigkeit
0…999 kΩ
1 kΩ
±(3% v.Mw + 10 Digits)
1,00…9,99 MΩ
0,01 MΩ
±(3% v.Mw + 10 Digits)
10,0…99,9 MΩ
0,1 MΩ
±(3% v.Mw + 10 Digits)
100…999 MΩ
1 MΩ
±(3% v.Mw + 10 Digits)
1,00…9,99 GΩ
0,01 GΩ
±(3% v.Mw + 10 Digits)
10,0…99,9 GΩ
0,1 GΩ
±(3% v.Mw + 10 Digits)
100…999 GΩ
1 GΩ
±(3,5% v.Mw + 10 Digits)
1,00…9,99 TΩ
0,01 TΩ
±(7,5% v.Mw + 10 Digits)
10,0…15,0 TΩ
0,1 TΩ
±(10% v.Mw + 10 Digits)
„v.Mw.” - vom Messwert
Spannung UISO
Messbereich
250 V
500 GΩ
500 V
1 TΩ
1000 V
2,00 TΩ
2500 V
5,00 TΩ
5000 V
15,0 TΩ
Anzeigebereich
Auflösung
Genauigkeit
0…999 nF
1 nF
±(5% v.Mw + 5 Digits)
1,00…49,99 μF
0,01 μF
±(5% v.Mw + 5 Digits)
Kapazität wird nach der RISO Messung angezeigt
Für Messspannungen unter 100 V, ist der Messfehler der Kapazität nicht zu spezifizieren
