PQM-710

Netzqualitätsanalysator

Merkmale

• Remote-Konfiguration und Datenübertragung in Echtzeit mittels des integrierten 4G-LTE-GSM-Modems.
• Anti-Diebstahl-Funktion - SMS-Benachrichtigung im Fall einer Änderung der Position - eingebauter GPS-Empfänger.
• Echtzeituhr, mit dem GPS-Protokoll synchronisiert.
• Fernsteuerung des Analysators über die Anwendung: Sonel Analysis (Wi-Fi und GSM für Windows) oder Sonel Analysis Mobile (Wi-Fi für Android).

Gemessene Parameter

• Messung von Transienten bis ±8000 V mit einer maximalen Abtastrate von 10 MHz. Die minimal registrierbare Transientenzeit beträgt 650 ns (gilt nur für PQM-711).
• Spannungen L1, L2, L3, N, PE (fünf Messeingänge) – Durchschnittswerte, min. Werte, max. Werte im Bereich von bis 1000 V, kompatibel mit Spannungswandlern.
• Ströme L1, L2, L3, N (vier Messeingänge) – Durchschnittswerte, min. Werte, max. Werte, Momentanwerte, direkte Strommessung im Bereich von bis 6 kA (je nach verwendeter Messzange*), kompatibel mit Stromwandlern.
• Messung von Steuersignalen bis 3000 Hz.
• Crest Faktor (Scheitelfaktoren) von Strom (CFI) und Spannung (CFU).
• Frequenz im Bereich von 40 Hz bis 70 Hz.
• Wirkleistung (P), Blindleistung (Q), Verzerrungsleistung (D), Scheinleistung (S) mit Angabe der Natur der Blindleistung (kapazitiv, induktiv).
• Berechnung der Blindleistung nach Budeanu und IEEE 1459.
• Wirkenergie (E_P), Blindenergie (E_Q), Scheinenergie (E_S).
• Leistungsfaktor (Power Factor), cosφ, tgφ.
• K-Faktor (Überlastung des Transformators durch Oberschwingungen).
• Bis zur 50. Harmonischen in Spannung und Strom.
• Zwischenharmonische als Gruppen gemessen.
• Gesamte harmonische Verzerrung THDF für Strom und Spannung.
• Kurzzeit- (P_ST) und Langzeitflicker (P_LT).
• Asymmetrie von Spannungen (gemäß IEC 61000-4-30 Klasse A) und Strömen.
• Feststellung von Ereignissen, einschließlich der Registrierung von Oszillogrammen.
• Ereignisaufzeichnung für Strom und Spannung mit Oszillogrammen (bis 1 s) und mit Wertverlauf von RMS-Halbperiodenwerten (RMS_1/2) mit einstellbarer Zeit von 1 s bis 30 s.
• Aufzeichnung der Strom- und Spannungswellenformen nach jeder Mittelungsperiode.

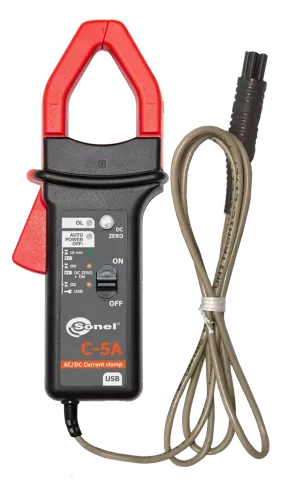

*Stromzangen sind optionales Zubehör und müssen separat erworben werden.

Analyse an folgenden Netzen

• Nennfrequenz 50/60 Hz
• Nennspannung: 64/110 V;110/190 V; 115/200 V; 120/208 V; 127/220 V; 133/230 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 265/460 V; 277/480 V; 290/500 V; 400/690 V; 480/830 V (für Netze mit N-Leiter)
• Prądu stałego
• DC Netze
• Unterstützte Netzformen:
  • 1-phasig
  • 2-phasig mit N-Leiter,
  • 3-phasig Stern mit und ohne N-Leiter
  • 3-phasig Delta
  • 3-phasig – Stern ohne N-Leiter im Aron-System
  • 3-phasig – Delta im Aron-System
  • mit Spannungs- und Stromwandlern

Eigenschaften

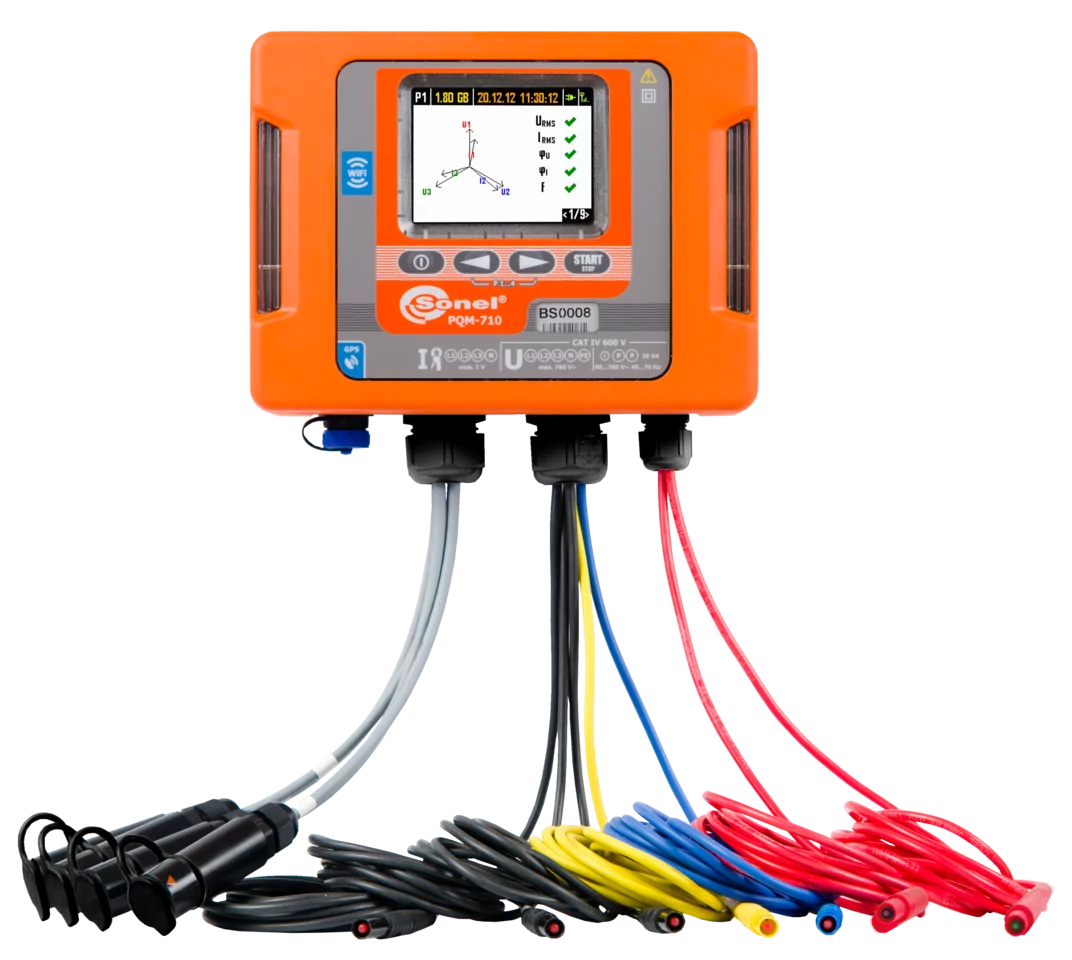

Der Sonel PQM-710 Analysator verfügt über einen integrierten GPS-Empfänger, der eine Echtzeitgenauigkeit gewährleistet, sowie über ein integriertes GSM-Modem, das den Remote-Betrieb des Analysators ermöglicht.

Ein zusätzlicher Plus der Analysatoren ist das eingebaute Wi-Fi-Kommunikationsmodul, das eine Reihe von Vorteilen bietet: keine Einschränkungen bei der Dateiübertragung, keine Datenübertragungskosten, Nutzung der lokalen Netzwerke... Dies gibt dem Benutzer die Möglichkeit, sich an Bedingungen im jeweiligen Objekt anzupassen. Per Laptop, Smartphone oder Tablet kann er die Messungen von einem geeigneten Ort aus überwachen – zum Beispiel aus einer elektromagnetisch störungsfreien Zone.

Datenanzeige

Der Sonel PQM-710 Analysator kann über einen Touchscreen Gerät mit Sonel Analysis Software (Windows) oder Sonel Analysis Mobile App (Android) bedient werden. Der Benutzer kann die Messungen überwachen und Diagnosen durchführen, während er mobil bleibt – er muss sich nicht einmal in der Nähe des Analysators befinden. In typischen Anwendungen fungiert das Gerät als Fernanzeige und Zwischenspeicher für Messdaten mit der Funktionalität eines Routers. Daher kann der Benutzer auch über ein Drahtlosnetzwerk eine Verbindung herstellen, um beispielsweise die gesammelten Aufzeichnungen auf einen Desktop-Computer zu übertragen.

Anwendungsbereiche

Der Sonel PQM-710 Analysator ist in der professionellen Energiebranche weit verbreitet. Er bietet eine vollständige 4-Quadranten-Analyse und erfüllt die Anforderungen von Energieverbrauchern und -erzeugern, beispielsweise im Bereich der erneuerbaren Energien, einschließlich Photovoltaik und Windparks. Er ermöglicht die Vorhersage von Ausfällen in Verteilernetzen. Er bietet eine Analyse der Belastbarkeit von Netzen und Transformatoren sowie die Aufzeichnung ihres aktuellen Zustands. Darüber hinaus ist er ein leistungsstarkes Investitionsinstrument. Dank Sonel PQM-710 erhält der Anwender die notwendigen Daten für die Entwicklung der Energieinfrastruktur, die Vorhersage potenzieller Probleme und schließlich die Überprüfung der Energieeffizienz.

SONEL ANALYSIS

Sonel Analysis Software – Anwendung, die als Standardzubehör geliefert wird und für die Arbeit mit Analysatoren der PQM-Serie unverzichtbar ist. Je nach verwendetem Analysator ermöglicht die Software:

• Konfiguration des Analysators,
• Auslesen von Daten aus dem Logger,
• Vorschau der Netzwerkparameter in Echtzeit (über ein GSM-Modem),
• Löschen von Daten im Analysator,
• Darstellung der Daten in Tabellen,
• Darstellung der Daten in Diagrammen,
• Datenanalyse und Erstellung von Berichten gemäß EN 50160 (Berichte) und anderen benutzerdefinierten Referenzbedingungen – auch für PV-Kleinstanlagen bis 50 kW, eine Aufschlüsselung für Wirkleistungszustände P>0, P<0 und P=0 unter Berücksichtigung der Graphen Q₁=f(U₁/U_n) und cosφ=f(P/P_n),
• Unabhängige Unterstützung mehrerer Analysatoren,
• Firmware-Updates für Analysatoren.

Die Software ermöglicht das Auslesen ausgewählter Parameter und deren Visualisierung in Echtzeit. Diese Parameter werden unabhängig von der auf der Speicherkarte gespeicherten Registrierung gemessen. Der Benutzer kann folgendes anzeigen:

• Diagramme des Spannungs- und Stromverlaufs (Oszilloskop),
• Diagramme von Spannung und Strom im Zeitverlauf,
• Phasendiagramm,
• Messungen mehrerer Parameter,
• Oberschwingungen und Oberschwingungsleistungen (mit Schätzung der Richtung der Oberschwingungen),
• Zwischenharmonische.

Der Bericht kann gemäß EN 50160, IEEE 519, NEC 220.87 und den Normen der folgenden Länder erstellt werden, unter anderem: Polen, Australien, Russland, Chile, Moldawien, Ecuador. Die vollständige Liste der Normen finden Sie in der Software.
